Монтаж пневмоцилиндра и распределителя — крепления, выравнивание, ошибки

Правильный монтаж пневмоцилиндра определяет 80% его ресурса. Неправильная установка → перекос штока → задиры гильзы → клин через 100 000 циклов вместо 5 миллионов. Разберём типы креплений, выравнивание и типовые ошибки.

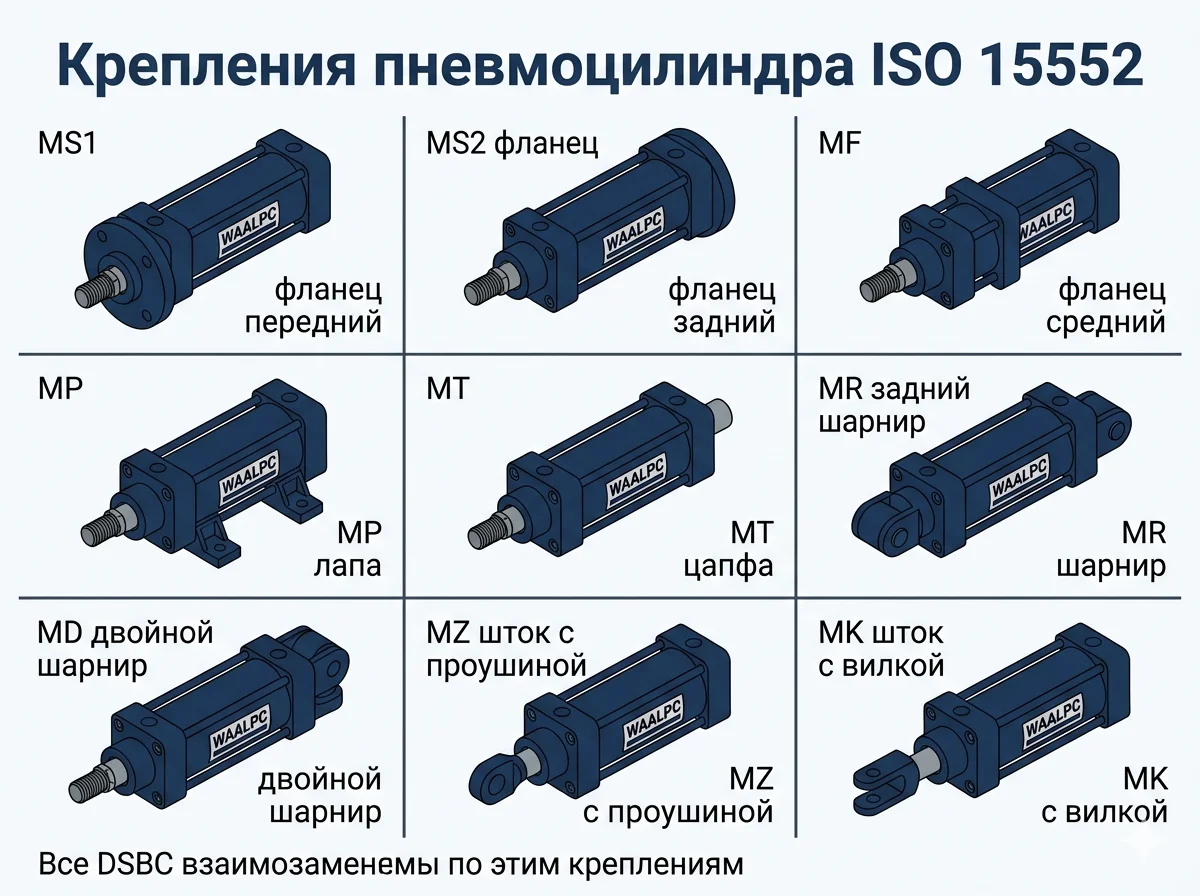

5 типов крепления пневмоцилиндра

1. Лапы (LB)

Две L-образные опоры приваривают/прикручивают к стационарной поверхности. Самый простой и надёжный способ.

• Применение: жёстко закреплённые приводы без сдвига
• Совместимость: цилиндры ISO 15552 (DSBC), серия SC

2. Передний фланец (FA/MF1)

Плита с отверстиями на передней крышке. Крепится к стенке через 4 болта.

• Применение: тонкие стенки оснастки, плотный монтаж
• Особенности: компактнее лап, но передаёт ударные нагрузки на крышку

3. Задний фланец (FB/MF2)

Аналогично переднему, но на задней крышке.

• Применение: если шток выходит «в работу», а крепить за неподвижную часть

4. Задняя серьга (CB/MP)

Шарнирное крепление за заднюю крышку через ушко с пальцем. Цилиндр качается в одной плоскости.

• Применение: рычажные механизмы, поднятие/опускание грузов
• Плюс: компенсирует малые перекосы за счёт шарнира

5. Цапфа (TS/MT)

Поперечная ось через корпус цилиндра. Качается в двух плоскостях.

• Применение: сложная кинематика, тяжёлые маятниковые движения
• Минусы: цена выше шарнирного крепления

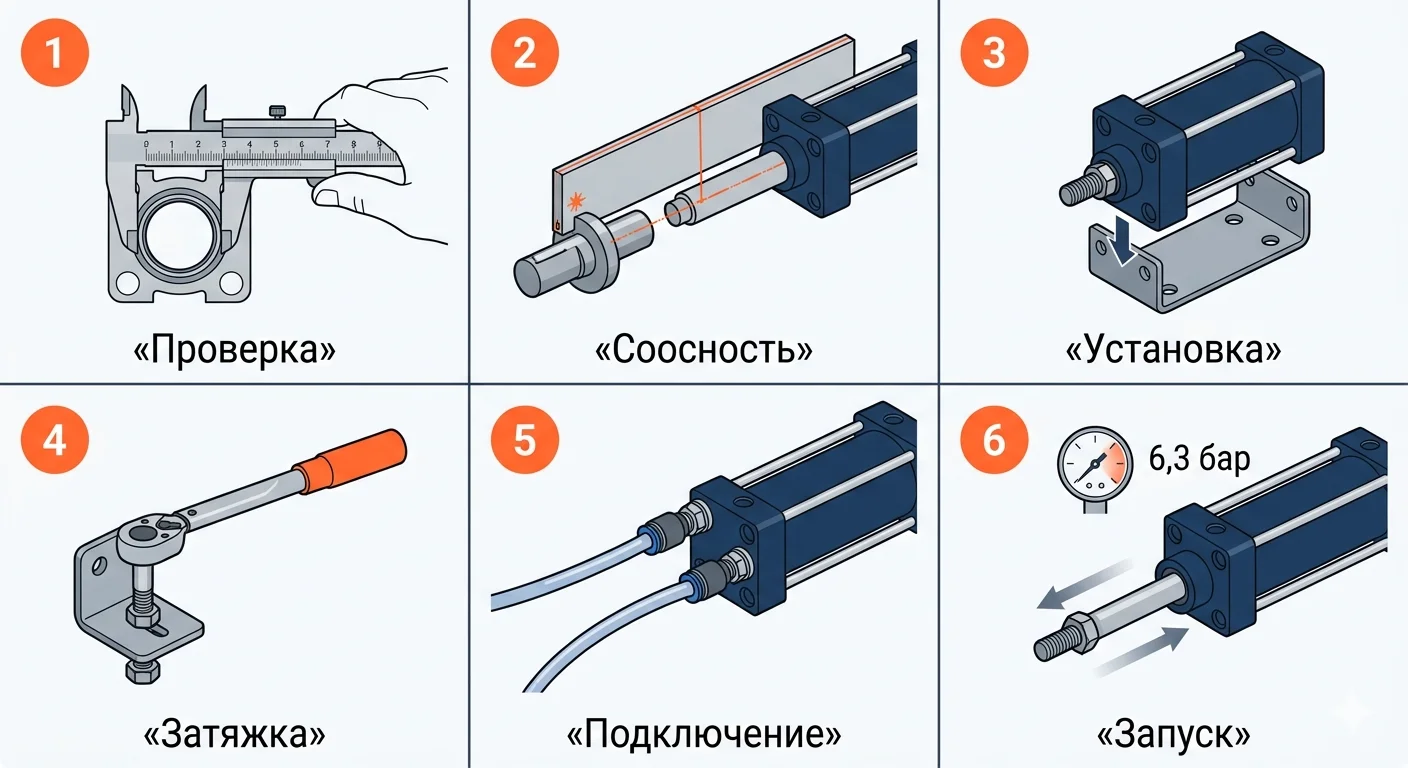

Алгоритм правильного монтажа

1. Выравнивание — линия штока должна быть перпендикулярна крепёжной плоскости с допуском ±0.1° на 100 мм хода. Используйте угольник или уровень с пузырьковой индикацией.
2. Шарнирное соединение штока с нагрузкой — обязательно вилка (Y-Joint) или шаровый шарнир. Прямое жёсткое соединение → перекос → износ штоковой втулки за 50 000 циклов.
3. Затяжка крепежа — крест-накрест с моментом по паспорту. Перетяг лап → деформация крышки → утечки.
4. Подвод воздуха — гибкие трубки (PU) даже на жёстко закреплённом цилиндре. Не используйте жёсткие медные трубки.
5. Проверка хода — 10 циклов без нагрузки. Звук должен быть стабильным, без скрипов и шипения.

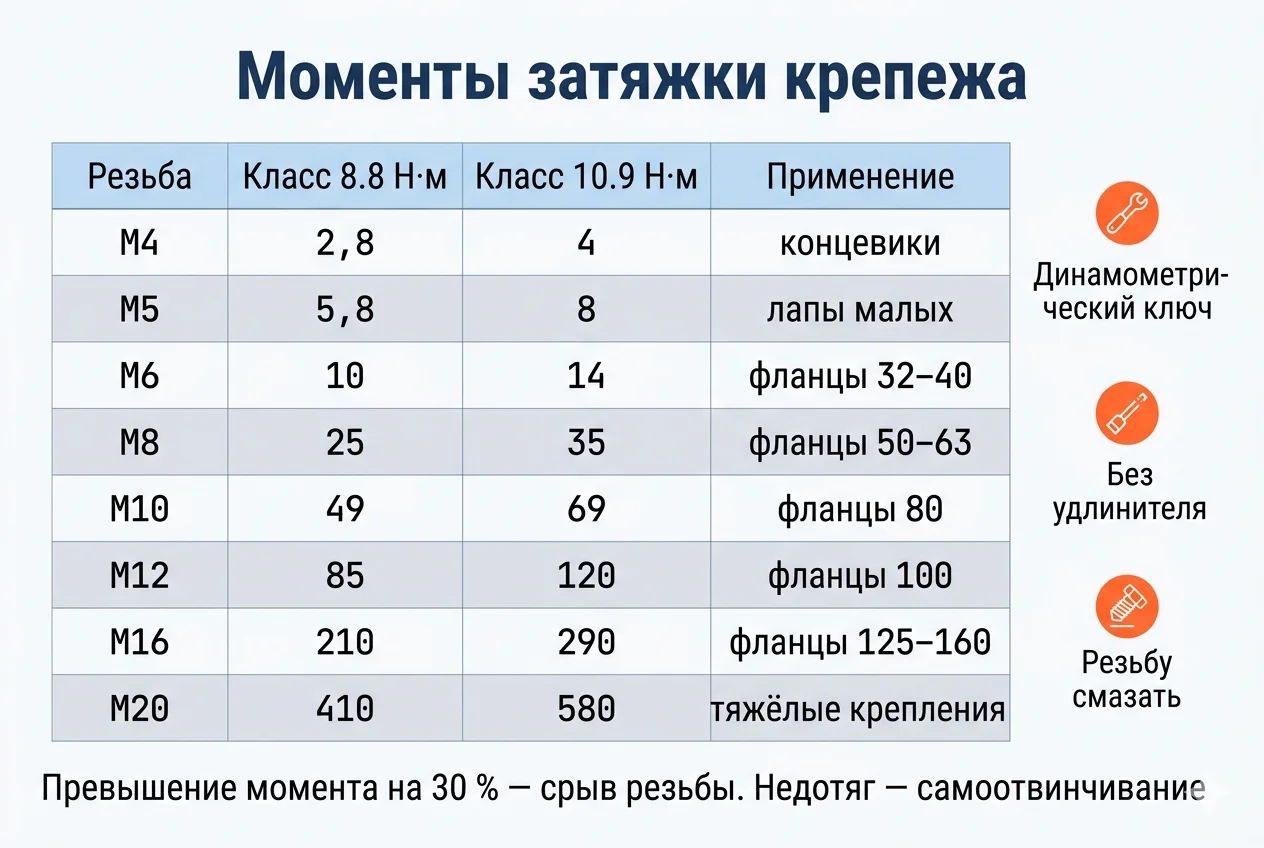

Момент затяжки крепежа

Резьба	Момент стали 8.8 (Н·м)	Класс 10.9 (Н·м)
M5	5.7	8.3
M6	9.5	14
M8	23	34
M10	46	68
M12	80	117

5 типовых ошибок монтажа

1. Жёсткое соединение штока с нагрузкой — без шарнира любой угловой перекос идёт в износ штоковой втулки
2. Перекос крепления — несоосность лап → перетяг одной стороны → деформация корпуса
3. Затяжка «на глаз» — без динамометра не контролируется момент
4. Жёсткие медные трубки подвода — вибрация рвёт штуцеры через 2-3 месяца
5. Отсутствие глушителей на распределителях — шум 90+ дБ, охрана труда обязательно требует устранения

Монтаж пневмораспределителя

• Ориентация катушки вертикально вверх — для слива конденсата + предотвращения попадания влаги в обмотку
• Стрелка на корпусе — направление потока. Обратное подключение → распределитель работает, но через выпуск идёт давление
• Виброразвязка — на вибрирующих стендах ставьте через резиновые амортизаторы. Иначе золотник «зависнет»
• Расстояние от цилиндра — не более 1-2 м (потеря давления в длинных линиях)

Часто задаваемые вопросы

Можно ли цилиндр без шарнира на штоке?

Только если оба крепления (цилиндра и нагрузки) идеально соосны (отклонение менее 0.05 мм на 100 мм хода). На практике невозможно — поэтому шарнир обязателен.

Какой ресурс пневмоцилиндра при правильном монтаже?

Стандартные DSBC, DSNU — 5-10 миллионов циклов. С тормозом или направляющий — 3-5 миллионов. При перекосе монтажа — 100 000-500 000 циклов до клина.

Нужно ли смазывать шток?

Шток скользит через уплотнение и втулку, которые смазываются изнутри (масленкой в системе). Снаружи смазывать не нужно — налипнет пыль и абразив.

Можно ли установить цилиндр вертикально штоком вниз?

Можно, но тяжёлая нагрузка постоянно тянет шток → ускоренный износ. Лучше штоком вверх или горизонтально.

Виброразвязка и шумоизоляция

Пневмооборудование вибрирует и шумит при работе. На вибрирующих станинах (например, штамповочный пресс) вибрация передаётся на крепление цилиндра → ослабление болтов → утечки.

Способы виброразвязки

• Резиновые амортизаторы между лапами и станиной. Прокладка 5-10 мм твёрдой резины (Шора 60-80). Снижает вибрацию на 60-80%
• Шарнирные крепления (задняя серьга CB) — самовыравнивающиеся, компенсируют динамические смещения
• Свободные муфты на штоке вместо жёстких — поглощают рывки нагрузки

Шумоизоляция

• Глушители на распределителях — основной источник шума (выпуск). Без глушителя — 95+ дБ. С глушителем — 65-70 дБ
• Звукоизоляционные кожухи вокруг цилиндра — при работе в офисных помещениях или при ночных сменах
• Демпферы хода в концевых положениях — мягкая остановка вместо «удара» в крышку (PPV-A серии WAALPC)

Электрическое подключение распределителя

Соленоидный распределитель требует подачи питания на катушку. Стандарты подключения:

Виды соединений

• Клеммная колодка под IP65 — провод заводится через сальник, степень защиты сохраняется
• Разъём Form A (ISO 4400) — самый распространённый, 2 или 3 контакта, степень защиты IP65
• Разъём M12 — современный стандарт для автоматики, защёлкивающийся
• Провода с пайкой — устаревший способ, нет защиты от влаги. Не используется в новых системах

Схема защиты катушки

При снятии напряжения с катушки возникает противоЭДС — импульс до 600 В. Это сжигает контакты реле и транзисторы ПЛК. Защита:

• Диод обратного хода для DC-катушки — параллельно катушке, анодом к минусу. Поглощает обратный импульс
• RC-цепочка для AC-катушки — резистор + конденсатор параллельно катушке
• Варистор — универсальная защита, ограничивает напряжение до безопасного уровня

Подробнее: Размеры монтажа ISO 15552 — AM, AA, SS, MM, E.
