Обозначение дросселя на пневмосхеме — символы ISO 1219-1 и куда ставить

Обозначение дросселя на пневмосхеме — символы ISO 1219-1 и куда ставить
📌 КраткоДроссель — пневматический элемент, который ограничивает поток воздуха в линии и тем самым задаёт скорость штока.

Дроссель — пневматический элемент, который ограничивает поток воздуха в линии. На пневмосхеме по ISO 1219-1 он обозначается двумя дугами, сходящимися к линии (сужение, «горлышко»); регулируемый — тем же символом с наклонной стрелкой через него; дроссель с обратным клапаном — регулируемым дросселем с параллельной веткой обратного клапана. Применяется для регулировки скорости движения штока пневмоцилиндра и плавного включения линии.

Подобрать и купить пневмодроссели в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC JSCWAALPC JSCот 75 ₽JSC4-M5
Дроссели с наружной резьбой SL (банджо) — каталог пневматикиWAALPC SLДроссель угловой с наружной резьбой
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 мм
от 110 ₽SL06-M5
WAALPC ASWAALPC ASДроссель-регулятор скорости встроенный
Давление: до 1,0 МПа
от 180 ₽AS1201F-M5-06A
WAALPC TH-SQWAALPC TH-SQот 530 ₽TH-SQ-4-M5
Дроссели цельнолатунные — каталог пневматикиWAALPC TH-SLот 530 ₽TH-SL-4-M5

Типичная ситуация: цилиндр Ø50 мм с ходом 200 мм бьёт в крышки в конце хода, датчики положения ловят удары. Открываем схему — дроссели с обратным клапаном стоят так, что воздух в цилиндр идёт через регулируемое сечение (дросселирование на впуске). Разворачиваем их: в цилиндр воздух идёт свободно, а из цилиндра — через дроссель (дросселирование на выпуске), по одному на каждый порт (у Ø50 порты G1/4, подходит SL08-02). Ход становится ровнее. Если удары остаются — проверьте демпфирование и массу нагрузки: дроссель не подменяет демпфер.

1. Как обозначается дроссель по ISO 1219-1?

В стандартной нотации ISO 1219-1 дроссель обозначается двумя дугами, сходящимися к линии: верхняя дуга прогибается вниз, нижняя — вверх, и линия проходит между ними через узкий просвет. Это самый базовый символ — представьте суженный участок трубы. Стрелка через символ означает регулируемое сечение. Обратный клапан на схеме — шарик, прижатый к седлу; в одну сторону он запирает, в другую пропускает.

Три варианта дросселей на схеме

Дроссель (постоянное сечение)

Ограничивает поток одинаково в обе стороны.

Регулируемый дроссель

Наклонная стрелка через символ: сечение меняется винтом. Поток ограничивается в обе стороны.

свободный поток →

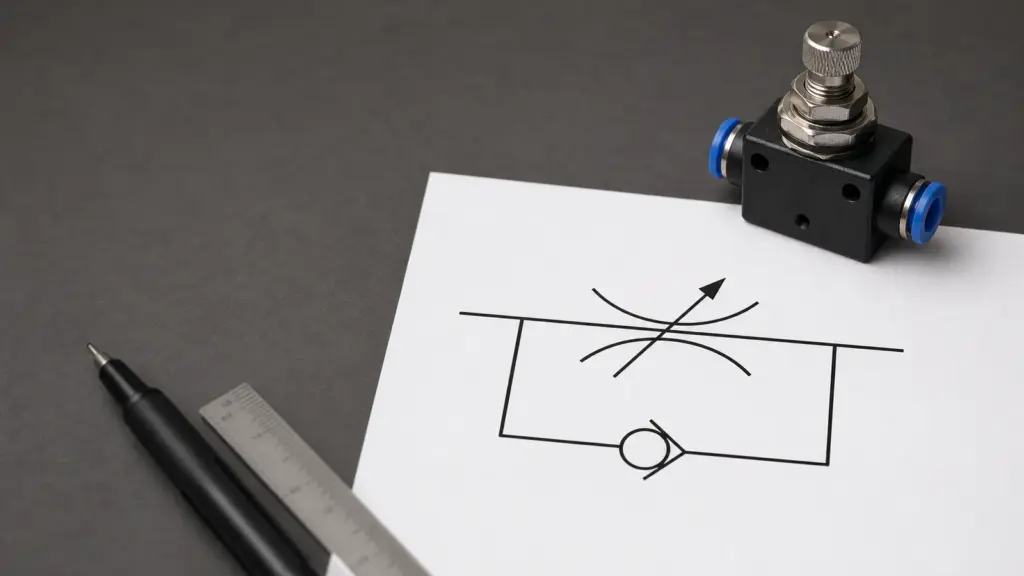

Регулируемый дроссель с обратным клапаном

Односторонний: в одну сторону поток идёт через регулируемое сечение, в другую — свободно через обратный клапан. Так устроены дроссели серии SL.

2. Какие бывают три варианта дросселей?

Дроссель с постоянным сечением

Сечение задано конструкцией. Ограничивает поток одинаково в обе стороны. Используется редко — в технологических линиях, где нужно ограничить максимальный расход воздуха. На цилиндры обычно не ставится.

Регулируемый дроссель

Имеет винт регулировки: закручиваете до полного перекрытия (или почти), отворачиваете — открываете. У серии SL полный ход винта — 5 оборотов от закрытого до полностью открытого положения (по карточке серии); у других изделий — по паспорту. Сам по себе ограничивает поток в обе стороны.

Регулируемый дроссель с обратным клапаном

Базовый элемент управления скоростью цилиндра: в одну сторону поток идёт через регулируемое сечение, в другую — свободно через обратный клапан. Это типовое решение для схем пневмоавтоматики. Направление важно — на корпусе обычно есть маркировка свободного направления (уточняйте по паспорту).

3. Куда ставить дроссель — на впуск или на выпуск?

Это самый важный вопрос. От ответа зависит, будет ли цилиндр плавным или дёрганым.

Правило: у цилиндра двустороннего действия дроссель ставится на выпуск

Воздух поступает в полость цилиндра свободно (быстро заполняет, создаёт давление). А выходит — через дроссель. Скорость движения штока определяется тем, насколько быстро воздух может уйти из противоположной полости. Каждый ход имеет свою полость на выходе, поэтому дросселей два — по одному на каждый порт цилиндра: свободное направление обратного клапана — в цилиндр.

✅ Правильно (дросселирование на выпуске): дроссель с обратным клапаном в порту цилиндра, свободное направление — в цилиндр. Поток в цилиндр — свободно, поток из цилиндра — через дроссель. Шток движется плавно, скорость меньше зависит от нагрузки.
❌ Неправильно для двустороннего цилиндра (дросселирование на впуске): дроссель на подаче. Скорость сильно зависит от нагрузки, ход неравномерный, возможны рывки и удар в конце хода.

Дросселирование на впуске применяют для цилиндров одностороннего действия (единственный способ регулировать ход, на который идёт подача воздуха) и при очень малых нагрузках.

4. Как подобрать дроссель?

Основные параметры

Параметр Что выбрать
Резьба порта M5 / R1/8 / R1/4 / R3/8 / R1/2 — по портам цилиндра. У серии SL резьба наружная коническая R (BSPT): в порт с внутренней резьбой G её ввинчивают с герметиком по виткам
Диаметр трубки 4, 6, 8, 10, 12 мм (в серии SL есть и 14, 16 мм) — по уже подключённой трубке
Регулировка Винт (у SL — 5 оборотов от закрытого до открытого)
С обратным клапаном Да — для регулировки скорости цилиндров; свободное направление — в цилиндр

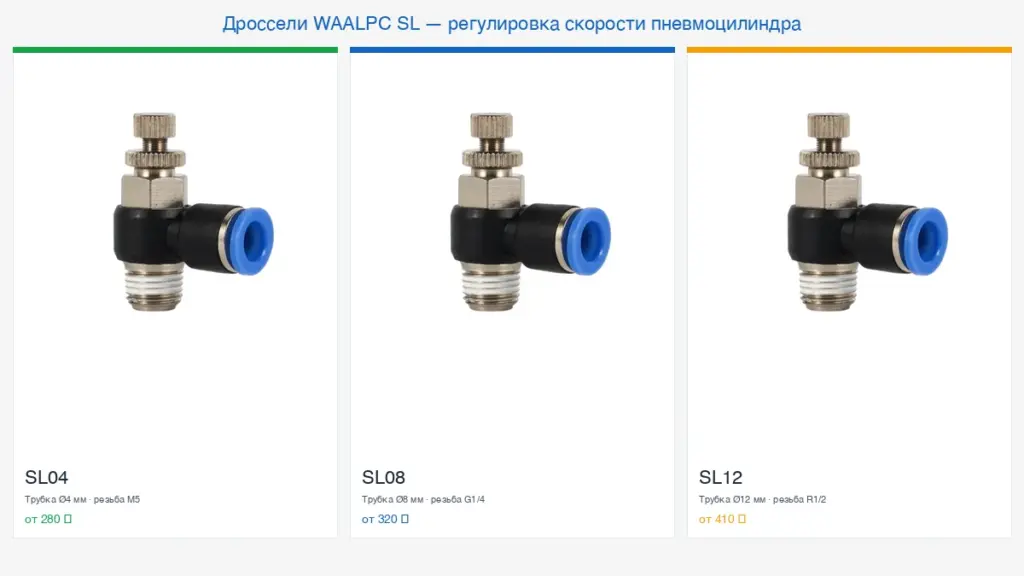

Серия WAALPC SL — стандартное решение

Для большинства задач подойдёт серия SL от WAALPC (трубка Ø4–16 мм, резьба M5–R1/2). Порты цилиндров WAALPC серий SI/SC: Ø32 — G1/8; Ø40 и 50 — G1/4; Ø63 и 80 — G3/8; Ø100 и 125 — G1/2. Ориентиры по размеру:

  • SL04-M5 — трубка 4 мм, резьба M5 — для маленьких цилиндров с портом M5 (Ø10–16 мм); цена от 110 ₽
  • SL06-01 — трубка 6 мм, резьба R1/8 — для портов G1/8 (Ø20–32 мм)
  • SL08-02 — трубка 8 мм, резьба R1/4 — порты G1/4 (Ø40–50 мм)
  • SL10-03 — трубка 10 мм, резьба R3/8 — порты G3/8 (Ø63–80 мм)
  • SL12-04 — трубка 12 мм, резьба R1/2 — порты G1/2 (Ø100–125 мм)

5. Какие частые ошибки монтажа бывают?

❌ Дроссель установлен против направления свободного потока

У дросселя с обратным клапаном есть свободное направление (туда воздух идёт без сопротивления). Если поставить наоборот — дроссель будет душить воздух на впуске и пропускать на выпуске. Результат: рывки, неравномерная скорость, удары в конце хода. Решение: перед монтажом сверьте направление по маркировке на корпусе или в паспорте.

❌ Дроссель полностью закрыт

Винт затянут до упора → выпуск перекрыт → цилиндр не движется в этом направлении. Хуже того, воздух запирается в полости, а из-за разницы площадей поршня давление в ней может заметно превысить давление сети. Решение: перед пуском отверните винт примерно на половину хода, запустите цикл, потом подкручивайте до нужной скорости.

❌ Один дроссель на оба направления

Скорость каждого хода задаёт свой дроссель на выходе из своей полости. Один дроссель регулирует только одно направление (или ограничивает оба сразу, если он постоянный и стоит в общей линии). Решение: для раздельной регулировки ставьте два дросселя с обратным клапаном, по одному на каждый порт цилиндра (либо на два выпускных порта 5/2 распределителя). Распределитель 5/2 — серия 4V, от 820 ₽.

❌ Дроссель слишком далеко от цилиндра

Между цилиндром и дросселем проложили несколько метров трубки. В этой трубке остаётся воздух — «буферный» объём, и регулировка скорости становится неточной. Решение: дроссель ставится максимально близко к порту цилиндра или сразу в порт. Для установки в порт — встраиваемый дроссель RE с обратным клапаном, от 370 ₽.

От символа на схеме — к артикулу WAALPC

Если на схеме обозначен дроссель с обратным клапаном — это типовая позиция при подборе пневматики. У WAALPC это серии SL и JSC (от JSC4 до JSC12 — для трубок 4, 6, 8, 10 и 12 мм); направление дросселирования у JSC уточняйте по карточке и паспорту. Производство ISO 9001, прямой контракт с заводом без посредников — стоимость, как правило, ниже оригинала; точную разницу считаем по вашему списку артикулов. По схеме или спецификации с обозначениями ISO 1219 инженер возвращает таблицу совместимых WAALPC за 1 рабочий день.

→ Подобрать дроссели по схеме

Дроссели SL

Серия SL: трубка Ø4–16 мм, резьба M5–R1/2. От 110 ₽. Срок — в карточке.

📦 Регулируемые пневматические дроссели
📞 8 800 350-01-08 ✉️ info@corneta.ru

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SI-80-160, SI-63-1000, SI-80-200, SI-50-50.

Какие вопросы задают чаще всего?

Как обозначается дроссель на пневмосхеме?

По ISO 1219-1 постоянный дроссель показывают двумя дугами, сходящимися к линии, — сужение («горлышко»). У регулируемого через этот символ проходит наклонная стрелка, у дросселя с обратным клапаном к нему добавляется параллельная ветка с обратным клапаном.

Чем отличается обозначение простого дросселя от дросселя с обратным клапаном?

Простой дроссель — только сужение: он ограничивает поток одинаково в обе стороны. У дросселя с обратным клапаном рядом с сужением в параллельной ветке рисуется обратный клапан: в одну сторону поток душится, в другую проходит свободно. Именно такой тип обычно стоит в схемах управления скоростью пневмоцилиндра.

Куда на схеме ставить дроссель — на впуск или на выпуск?

У цилиндра двустороннего действия дроссель с обратным клапаном ставят на выпуск (дросселирование на выхлопе): воздух входит в полость цилиндра свободно, а выходит через дроссель — шток движется плавно. Дросселирование на подаче (на впуске) даёт неравномерный ход и удары в конце хода. Цилиндр двустороннего действия по ISO 15552 — DSBC, от 2 970 ₽.

Что означает стрелка в обозначении дросселя?

Наклонная стрелка через символ дросселя означает регулируемое сечение — то есть винт регулировки потока. У дросселя с обратным клапаном маркировка на корпусе изделия отдельно указывает «свободное направление», в котором воздух проходит без сопротивления.

Какой дроссель WAALPC подобрать вместо импортного Festo или SMC?

Для типовых задач подойдёт серия SL от WAALPC: от SL04-M5 (трубка 4 мм, резьба M5) до SL12-04 (трубка 12 мм, резьба R1/2) — подбор идёт по резьбе порта и диаметру подключённой трубки (трубка PU, от 15 ₽). Пришлите артикул или спецификацию — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.

Подробнее о регулировке скорости — дроссель в пневматике: типы и регулировка скорости.
