Что такое пневмодроссель?

Пневмодроссель — аппарат, который регулирует поток сжатого воздуха изменением площади проходного сечения. На схемах по ГОСТ 2.704-2011 дроссель обозначают буквенным кодом ДР, регулятор потока — РП. Условное графическое обозначение — по ISO 1219-1, подробно: обозначение дросселя на пневмосхеме.

Чем уже щель, тем меньше воздуха проходит за единицу времени при том же перепаде давления. Давление в сети дроссель не снижает: для этого служит блок подготовки воздуха с регулятором давления.

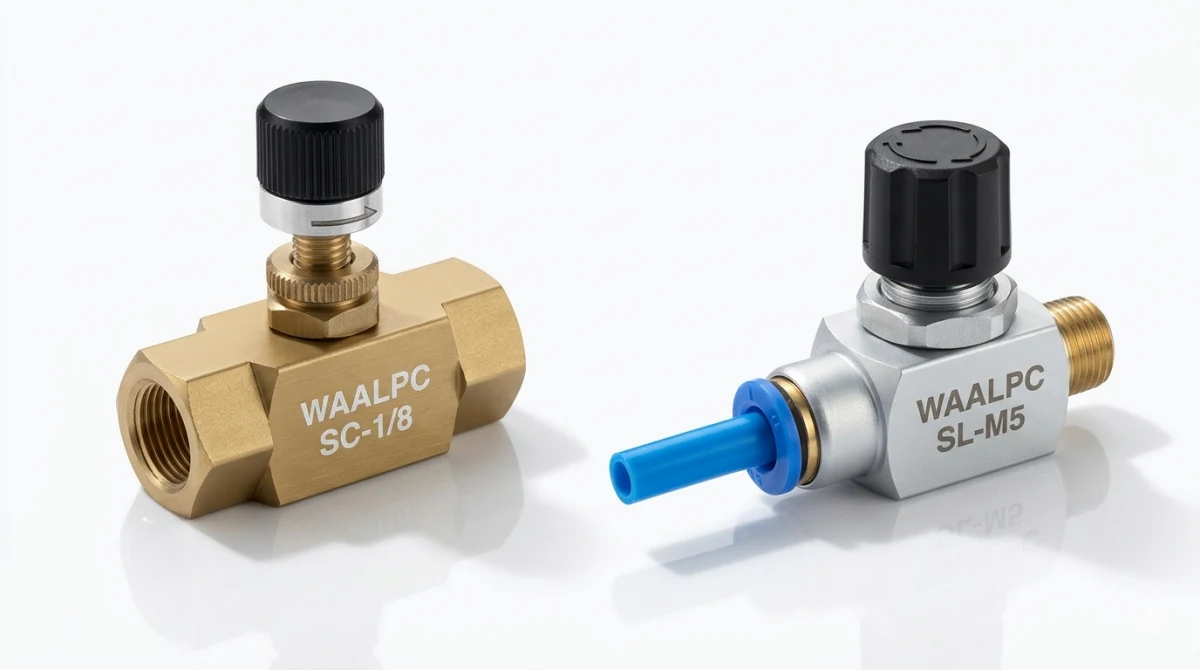

Пневмодроссели WAALPC: двусторонний игольчатый и с обратным клапаном
Двусторонний дроссель и дроссель с обратным клапаном — два типа, которые закрывают большинство задач

Принцип работы пневмодросселя

В корпусе выполнены два канала, между ними — седло. Игольчатый затвор (винт с конической иглой) входит в седло: вращением винта зазор между иглой и седлом увеличивают или уменьшают. Воздух проходит через этот зазор, и расход определяется его площадью и перепадом давления до и после дросселя.

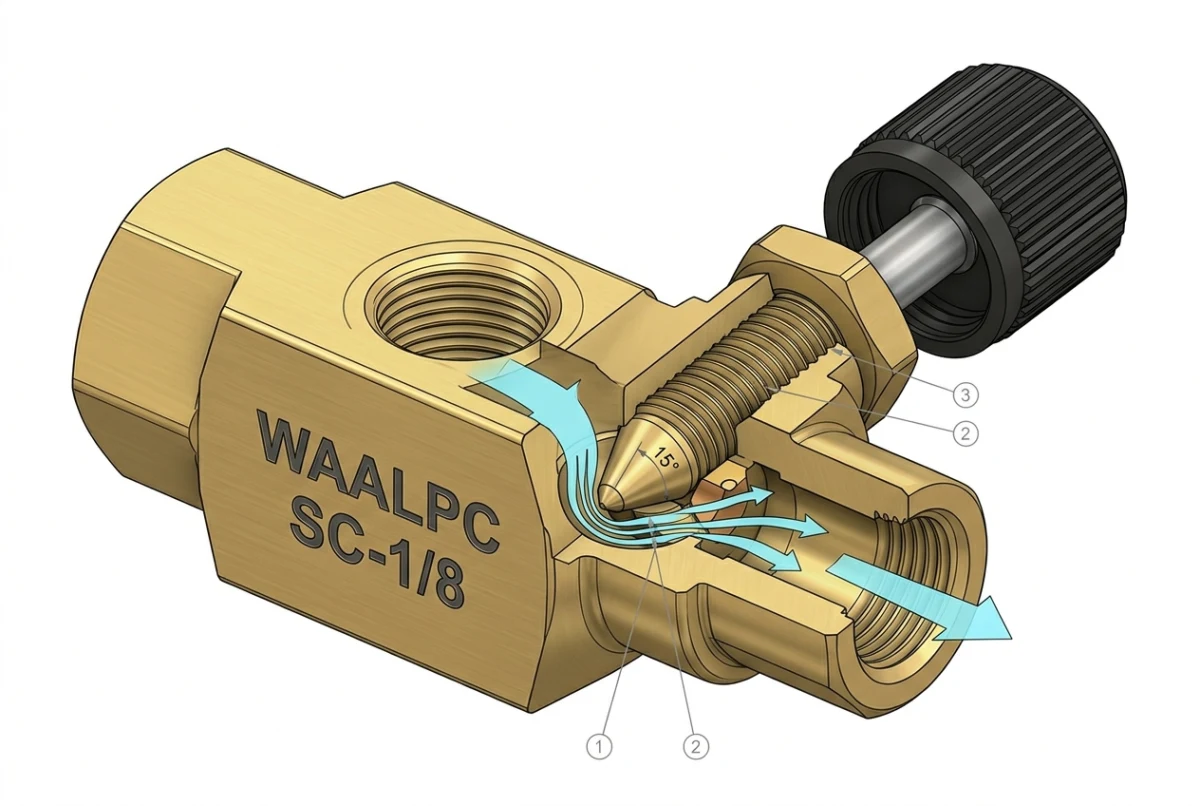

Дроссель в разрезе: игла регулирует проходное сечение
Игла при вращении винта меняет сечение проходного канала

Для регулирования скорости штока дроссель включают в линию между распределителем (например, электромагнитным 4V210-08-DC24V) и цилиндром: меньше воздуха за секунду заходит в полость или выходит из неё — шток движется медленнее. Скорость при этом зависит не только от иглы, но и от нагрузки, трения и давления питания, поэтому настройку проверяют на рабочем узле.

Для чего нужен пневмодроссель?

  • Задать скорость штока. Без ограничения расхода цилиндр движется с максимальной скоростью, которую позволяют давление и сечения трубок; дроссель снижает её до нужной.
  • Смягчить удар в конце хода. Медленный подход к упору снижает нагрузку на детали. Это дополняет демпфирование цилиндра, но не заменяет его: при большой массе применяют внешние амортизаторы (руководство Festo на линейные пневмоцилиндры 8104218).
  • Согласовать движения. Дросселями выравнивают скорости нескольких цилиндров, работающих от общего источника воздуха. Точной синхронизации это не даёт.

Подобрать сечение под нужную скорость помогает калькулятор скорости пневмоцилиндра, а оценить расход воздуха — калькулятор расхода воздуха.

Типы и виды пневмодросселей

листайте таблицу вбок →

Вид Как работает Где применяют Серия WAALPC
Двусторонний (без обратного клапана) Ограничивает поток в обоих направлениях одинаково Балансировка линий; не годится, когда прямой и обратный ход нужно настраивать раздельно в каталоге нет
С обратным клапаном (односторонний) В одну сторону — через иглу, в другую — свободно через клапан Регулировка скорости цилиндра дроссель SL, AS (исполнения на выхлоп и на впуск)
Дроссель-глушитель Ставится на выхлопной порт распределителя: гасит шум и ограничивает выпуск Замедление хода при выпуске воздуха из распределителя BESL
Угловой, для цилиндра или для распределителя Тот же принцип, меняется место установки Монтаж прямо на порту цилиндра или на распределителе JSC (угловой), ASC (компактный регулятор расхода)

У Festo аналогичные по назначению изделия — дроссели GRLA (дросселирование на выходе) и GRLZ (на входе); это ориентир по типам, а не пара кодов.

Пневмодроссель с обратным клапаном: как устроен и как работает

Игольчатый дроссель и обратный клапан установлены в одном корпусе параллельно. Когда воздух идёт в «дросселируемом» направлении, клапан закрыт, и поток проходит только через щель у иглы. В обратном направлении клапан открывается, и воздух минует щель без ограничения.

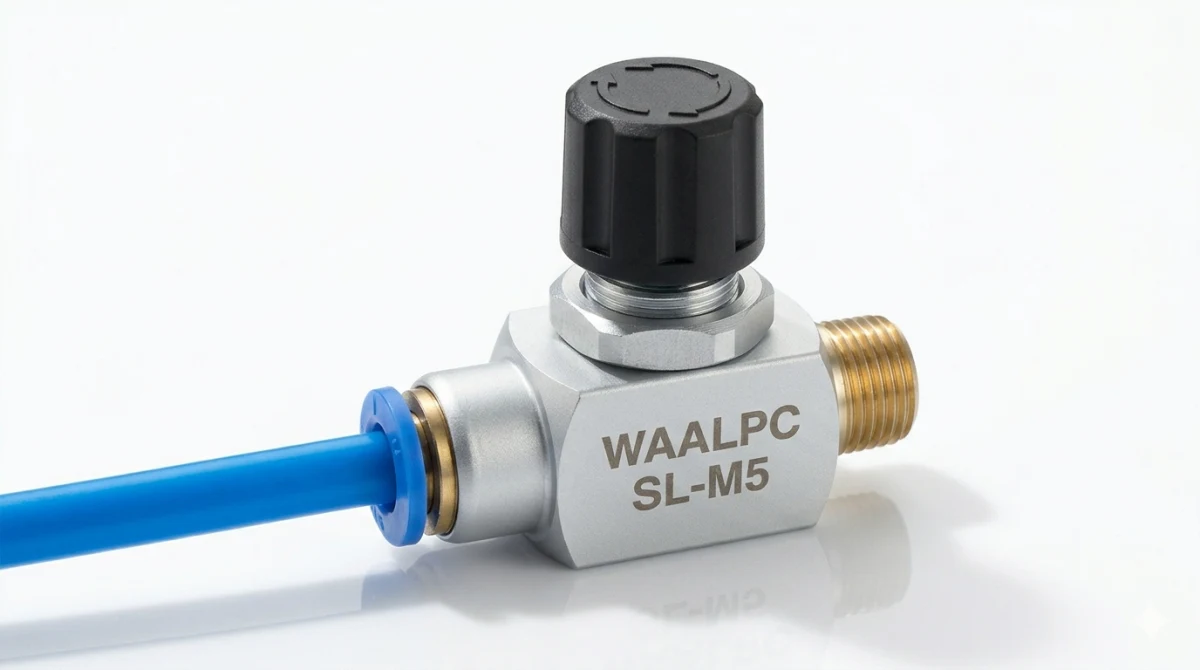

Дроссель с обратным клапаном WAALPC серии SL: игольчатый канал и обратный клапан
Дроссель с обратным клапаном SL: параллельно игольчатый канал и обратный клапан

Благодаря этому скорость настраивают в одном направлении, не влияя на другое. Ключевое правило монтажа: на двух дросселях цилиндра обратный клапан в каждой линии должен свободно пропускать воздух в цилиндр, а дросселировать выпуск; иначе скорость будет регулироваться не там, где задумано (по материалам bb-engineering.ru). Про сам обратный клапан — отдельная статья. Устройство, схема и выбор — на странице дроссель с обратным клапаном.

Покупка: серия дроссель SL (цанговые, с обратным клапаном) — от 110 ₽; например, SL06-01 — 160 ₽; серия JSC (угловой регулятор скорости, например JSC6-01; направление дросселирования смотрите в карточке) — от 75 ₽; дроссель-глушитель BESL (например, BESL-02) — от 150 ₽.

Дросселирование на входе и на выходе

«На входе» — дроссель ограничивает воздух, поступающий в рабочую полость. «На выходе» — воздух, вытесняемый из противоположной полости. Одним и тем же дросселем с обратным клапаном получают любой вариант, смотря как он включён в линию: направление дросселирования зависит от места установки и положения клапана.

Параметр На входе На выходе
Какой воздух дросселируется Подаваемый в рабочую полость Выходящий из противоположной полости
Равномерность движения Давление растёт медленно, возможны рывки, особенно на малой скорости и при трении Обе полости под давлением, движение ровнее
Помогающая нагрузка (груз опускается) Поршень может разгоняться: в выходной полости давление почти атмосферное Разгон ограничен противодавлением
Расход воздуха За полный ход тот же: к концу хода рабочая полость заполняется до давления питания Тот же; выхлопная полость при движении работает как воздушная подушка
Типичное применение Цилиндры одностороннего действия, малые объёмы Равномерное перемещение, в том числе вертикальное

Источники сравнения: bb-engineering.ru (статья «Дросселирование на входе или на выходе»), руководство Festo 8104218. На заводском листе WAALPC AS с фиксатором исполнения разделены по направлению: AS2201F, AS3201F, AS4201F — на выхлоп, AS2211F, AS3211F, AS4211F — на впуск.

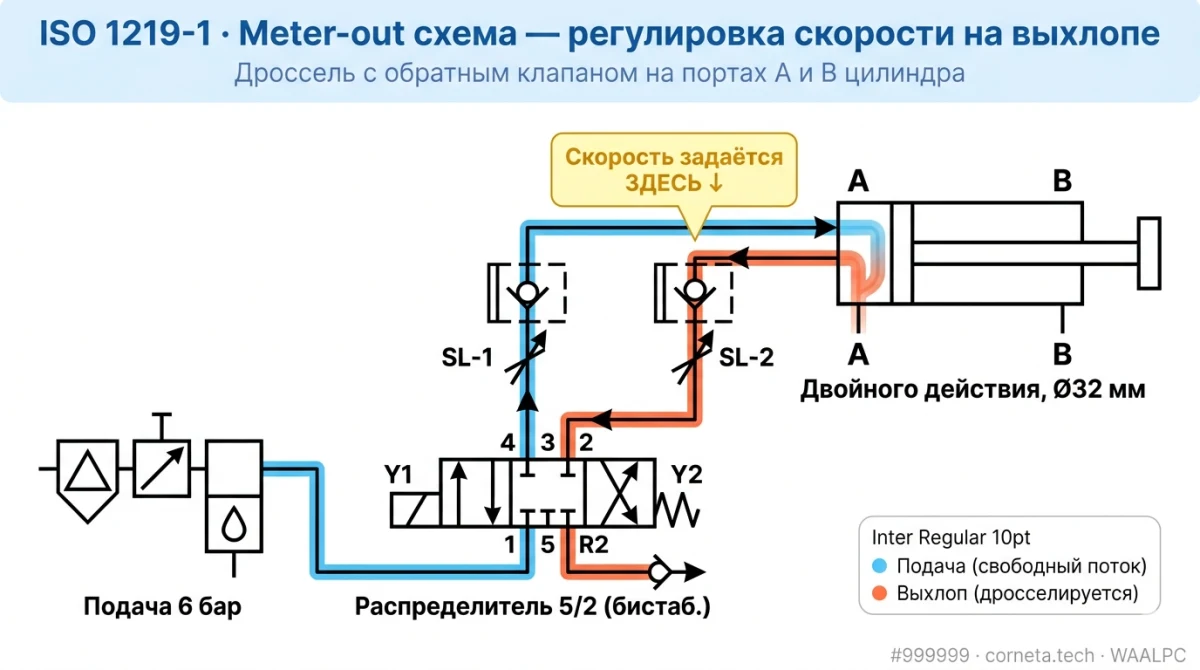

Схема дросселирования на выходе: дроссели с обратным клапаном на портах цилиндра
Дросселирование на выходе: два дросселя с обратным клапаном на портах цилиндра

⚠ Безопасность. Дроссель замедляет движение, но не удерживает груз: при сбросе воздуха вертикальный шток с нагрузкой опустится. Если падение груза опасно, ставят управляемый обратный клапан — пневмозамок PCV — и проверяют схему на отказ питания: замок держит груз при потере давления в линии управления, с распределителем 5/3 берут центр на выхлоп (E), закрытый центр с замками не годится. Для работ под подвешенным грузом нужна механическая фиксация. Подробнее о регулировке на цилиндре: как отрегулировать скорость пневмоцилиндра дросселем.

Как настроить дроссель на цилиндре

  1. Проверьте качество воздуха и давление питания: изменение давления меняет скорость при тех же настройках.
  2. Закройте дроссели полностью, затем откройте примерно на один оборот (порядок пуска из руководства Festo 8104218).
  3. Подайте воздух и постепенно открывайте дроссель, пока скорость не станет нужной. Полностью закрытый винт — частая причина недохода поршня.
  4. Настройте каждое направление отдельно, зафиксируйте винт контргайкой.
  5. Для вертикальных узлов проверьте поведение при сбросе воздуха.

Как выбрать пневмодроссель

  • Резьба порта. Дроссель подбирают по резьбе порта цилиндра или распределителя и по диаметру трубки. Присоединительная резьба дросселей SL по карточке — наружная R1/8″–R1/2″; у цилиндров и распределителей WAALPC порты с внутренней резьбой G. Резьбы Rc/PT импортных изделий отличаются от нашей G, это учитывают при подборе, а переходник берут отдельно.
  • Направление. Определите, где дроссель должен стоять — на входе или на выходе, и по этому выберите исполнение и место установки.
  • Пропускная способность. Сверяйте по паспорту серии; расход цилиндра и один перепад давления для расчёта Cv недостаточны.
  • Монтаж. На порту цилиндра или на распределителе; есть регулятор расхода ASC (G1/8–G1/2, 0,05–0,8 МПа), например ASC-08.

Пример: расход цилиндра Ø32 на поршневом ходе

Цилиндр Ø32 мм (например, DSBC-32-100-PPV-A), скорость 0,3 м/с, избыточное давление 6 бар. Условия примера: сухой воздух 20 °C, атмосферное давление 1,01325 бар, опорная база — 0 °C и 1,01325 бар.

Q = π × 0,032² / 4 × 0,3 × 60 × 1000 × (7,01325 / 1,01325) × (273,15 / 293,15) ≈ 93,4 нл/мин

Это расход на поршневом ходе при названной базе (что такое нл/мин), не средний за цикл. Номер дросселя по нему не определяют: нужны давления до и после дросселя и паспортная характеристика серии.

Типичные ошибки

  • Дроссель без обратного клапана там, где ходы нужно настраивать раздельно.
  • Обратные клапаны повёрнуты в разные стороны: скорость регулируется не в том направлении.
  • Дросселирование на входе на вертикальном цилиндре с опускающимся грузом: возможен разгон.
  • Полностью закрытый винт: поршень не доходит до конца хода.
  • Надежда, что дроссель удержит груз при сбросе давления.

👉 Каталог дросселей WAALPC: SL, JSC, ASC, AS →

Часто задаваемые вопросы

Для чего нужен пневмодроссель?

Пневмодроссель ограничивает расход сжатого воздуха и тем самым задаёт скорость штока цилиндра. Им же выравнивают скорости нескольких цилиндров и замедляют подход к упору (демпфирование цилиндра они не заменяют). Давление в сети он не снижает и не заменяет регулятор давления.

Чем дроссель отличается от обратного клапана?

Обратный клапан пропускает воздух только в одну сторону и в другую запирает. Дроссель ограничивает поток. В дросселе с обратным клапаном оба элемента стоят параллельно: в одну сторону воздух идёт через регулируемую щель, в другую свободно через клапан.

Что лучше: дросселирование на входе или на выходе?

Для цилиндра двустороннего действия чаще применяют дросселирование на выходе: обе полости остаются под давлением, выхлопная работает как воздушная подушка, движение ровнее, поршень не разгоняется под действием нагрузки. Дросселирование на входе даёт рывки при малой скорости и разгон при помогающей нагрузке; расход воздуха за полный ход в обоих вариантах одинаков.

Почему при установке дросселя скорость регулируется «наоборот»?

Направление дросселирования зависит от того, как повёрнут обратный клапан и куда вкручен дроссель: один и тот же корпус в цилиндре и в распределителе даёт разные схемы (на входе или на выходе). Перед настройкой проверьте стрелку на корпусе и по факту убедитесь, какая полость дросселируется.

Можно ли полностью закрыть дроссель?

Нет. Полностью закрытый винт перекрывает дросселируемое направление, и поршень может не дойти до конца хода. Руководство Festo рекомендует при пуске сначала закрыть дроссели полностью, затем открыть примерно на один оборот и подстраивать скорость.

Удержит ли дроссель груз на вертикальном цилиндре?

Нет. Дроссель замедляет движение, но не запирает воздух: при потере давления груз опустится. Если груз должен удерживаться, применяют управляемый обратный клапан (пневмозамок) и проверяют схему на отказ питания.

Как подобрать дроссель по резьбе и размеру?

По резьбе порта цилиндра или распределителя и по диаметру трубки. Пропускную способность сверяют по паспорту конкретной серии, один расход цилиндра для этого недостаточен. Инженер corneta.tech подберёт серию по вашему артикулу за 1 рабочий день.
