Замена распределителя CPE/VUVG по ISO 5599 — WAALPC 4V со склада

Импортный распределитель серий CPE и VUVG — узел, который чаще всего просят заменить вместе с цилиндрами при модернизации линии. Серии Festo CPE и VUVG исполнены на собственной присоединительной плите Festo, не по ISO 5599-1, поэтому замена идёт не «по стандарту», а функционально — по габаритам, резьбе портов, расходу Kv и схеме 5/2 или 5/3. Разберём, какие параметры обязаны совпасть, чтобы WAALPC серии 4V встал на место CPE/VUVG.

Что такое серии CPE и VUVG и как они устроены

Festo CPE — компактный электромагнитный распределитель на собственной плите-основании Festo. Размерный ряд CPE 10 / 14 / 18 / 24 (число — ширина корпуса в миллиметрах). Festo VUVG — следующее поколение компактных распределителей под коллектор VTUG: ширина модуля 10, 14, 18 мм, единая шина управления, индивидуальные выходы к исполнительным механизмам. Обе серии не подпадают под ISO 5599-1 — это собственная присоединительная база Festo, размеры и положение портов отличаются от стандарта.

ISO 5599-1 — отдельный международный стандарт на распределители с присоединительной плитой size 1 / 2 / 3. У Festo по нему сделаны другие серии: VSVA, MFH-5, JMFH-5, MN1H. Это крупные узлы для тяжёлых линий и сборок с большими расходами. Серии CPE и VUVG — это компактные распределители Festo, спроектированные под свои монтажные размеры.

WAALPC серии 4V (формат AirTAC) — функциональная замена CPE/VUVG по габаритам и расходу: 4V100 закрывает диапазон CPE 10/14 и VUVG 10/14, 4V200 — CPE 18/24 и VUVG 18. Установочные размеры WAALPC 4V не совпадают с плитой Festo в точности: для штучной замены нужен переходник или новый коллектор WAALPC, для сборок — замена коллектора целиком на коллектор WAALPC того же типоразмера.

Что должно совпасть при функциональной замене

• Габарит модуля и тип присоединительной базы. CPE 10/14 ≈ 4V100, CPE 18/24 ≈ 4V200, VUVG 10/14 ≈ 4V100, VUVG 18 ≈ 4V200. При поштучной замене на чужой коллектор нужен переходник или новый коллектор WAALPC.
• Резьба присоединительных портов. G1/8 для 4V100, G1/4 для 4V200 — должна совпасть с резьбой трубок или фитингов линии.
• Схема (5/2 моностабильная, 5/2 бистабильная, 5/3 с центральным закрытием / выхлопом / соединением). Замена 5/2 на 5/3 без перепрограммирования логики невозможна.
• Параметры катушки — напряжение 24 В DC / 220 В AC и тип разъёма (DIN 43650 форма B 11 мм или форма A 18 мм).

Сравнение габаритов и присоединительных размеров

Festo CPE/VUVG и WAALPC 4V — это распределители одного функционального класса (компактные электромагнитные 5/2 и 5/3 на пилоте), но с разной присоединительной геометрией. Размеры коллектора, расстояние между монтажными отверстиями и положение уплотнений у Festo и у WAALPC различаются. Поэтому при замене узла либо ставится переходная плита, либо коллектор меняется на WAALPC того же типоразмера — это позволяет сохранить трубки, фитинги и кабельную часть.

Параметр	Festo CPE 10/14, VUVG 10/14	WAALPC 4V100	Festo CPE 18/24, VUVG 18	WAALPC 4V200
Монтажная база	собственная плита Festo	плита WAALPC 4V100 (AirTAC-формат)	собственная плита Festo	плита WAALPC 4V200 (AirTAC-формат)
Резьба портов	M5 / G1/8	G1/8	G1/8 / G1/4	G1/4
Номинальный расход Kv	0,55–0,65 м³/ч	0,55–0,70 м³/ч	1,15–1,30 м³/ч	1,15–1,40 м³/ч
Рабочее давление	1,5–8 бар	1,5–8 бар	1,5–8 бар	1,5–8 бар
Напряжение катушки	24 В DC / 220 В AC	24 В DC / 220 В AC	24 В DC / 220 В AC	24 В DC / 220 В AC
Разъём	встроенный (Festo) / DIN 43650 C	DIN 43650 форма B	встроенный (Festo) / DIN 43650 B	DIN 43650 форма B
Категория замены	—	функциональная замена по габаритам и расходу	—	функциональная замена по габаритам и расходу

Если у вас сборка из 4–8 распределителей на одной плите коллектора Festo — менять корректнее всю сборку целиком: новый коллектор WAALPC под нужный типоразмер плюс распределители WAALPC 4V100 или 4V200. Это сохраняет трубки и фитинги линии и снимает риск негерметичности на стыке разных уплотнительных стандартов.

Электрические параметры и катушка управления

Электромагнит пилотного клапана — расходная часть распределителя. Со временем катушка перегорает, золотник заклинивает в одном положении, цикл линии останавливается. При замене импортного узла важно сверить три параметра катушки.

Напряжение и потребляемая мощность

Стандартные исполнения серий CPE/VUVG и WAALPC 4V — 24 В DC, реже 12 В DC, 220 В AC 50 Гц. Потребляемая мощность 1,8–4,5 Вт. Если в ПЛК предусмотрен запас по выходному току — токовая нагрузка катушки WAALPC уложится в типовое значение. Разница в потреблении между импортной серией и совместимым аналогом обычно не превышает 0,5 Вт.

Разъём DIN 43650

Подключение электромагнита идёт через стандартный разъём DIN 43650 — кабельный наконечник со встроенным винтовым креплением и сальником. Размер DIN 43650 форма A (18 мм) — для крупных распределителей size 2/3 и силовых катушек 220 В AC. Форма B (11 мм) — для компактных size 1 и катушек 24 В DC. Форма C (8 мм) — для миниатюрных серий. Размер разъёма должен совпасть, иначе кабель не сядет на новый распределитель.

Защита катушки от ЭДС самоиндукции

В момент отключения катушки 24 В DC возникает обратная ЭДС до 200–400 В, которая выжигает контакты ПЛК и цифровых реле. Для защиты в распределителе ставится диодный супрессор или варистор внутри разъёма. У импортных и совместимых распределителей разъёмы со встроенной защитой — стандартное исполнение. Если разъём идёт «голый» — на этапе монтажа обязательно поставьте супрессор или RC-цепочку параллельно катушке.

Подбор замены CPE/VUVG по списку артикулов

Совпадение габарита и резьбы — только первый уровень сверки. Артикул импортного распределителя кодирует ещё несколько параметров: схему (5/2 / 5/3), тип возврата (пружинный / пневматический / бистабильный), напряжение катушки, тип разъёма, наличие ручного дублёра. Все эти параметры должны совпасть в аналоге, иначе после замены логика управления отработает с задержкой или с ошибкой.

Распространённая ситуация: на линии стоит сборка из 6 распределителей на коллекторе Festo VTUG, типоразмер 18 мм. По журналу — пять штук работают исправно, шестой заклинило. Снабженец делает запрос «нужен аналог импортного распределителя». В ответ предлагают серию WAALPC 4V200 — формально подходит по габариту и расходу. После монтажа выясняется, что у заменённого узла была схема 5/3 с центральным выхлопом, а в поставке пришла стандартная 5/2 моностабильная. Результат — поршень линии не удерживается в среднем положении.

Чтобы исключить такие случаи при замене 10–100 позиций — присылайте артикулы оригинала или фото шильдиков. Инженер вернёт таблицу: где функциональная замена закрывает 100% параметров со склада, где нужен переходник или новый коллектор WAALPC, по каким позициям нужно уточнение схемы и напряжения. Это и есть инженерный консалтинг по замене импортной пневматики — техническое решение, а не отправка коробки.

Расход воздуха и подбор по типоразмеру цилиндра

Расход воздуха через распределитель характеризуется коэффициентом Kv (м³/ч) или Cv (галлонов/мин). Для компактных распределителей значения приведены в каталоге производителя при перепаде давления 1 бар. Распределитель должен «пропускать» больше расхода, чем нужно цилиндру — иначе скорость поршня просядет.

4V100 — Kv 0,55–0,70 м³/ч — подходит для цилиндров до Ø50 мм при типовых скоростях, функциональный аналог CPE 10/14 и VUVG 10/14. 4V200 — Kv 1,15–1,40 м³/ч — для цилиндров Ø50–100 мм, функциональный аналог CPE 18/24 и VUVG 18. Если в системе одновременно работают несколько цилиндров от общего коллектора — суммируйте расход и сверяйтесь с пропускной способностью входного фильтра-регулятора. Подробнее про расчёт пропускной способности — в материале расчёт Kv/Cv пневмораспределителя.

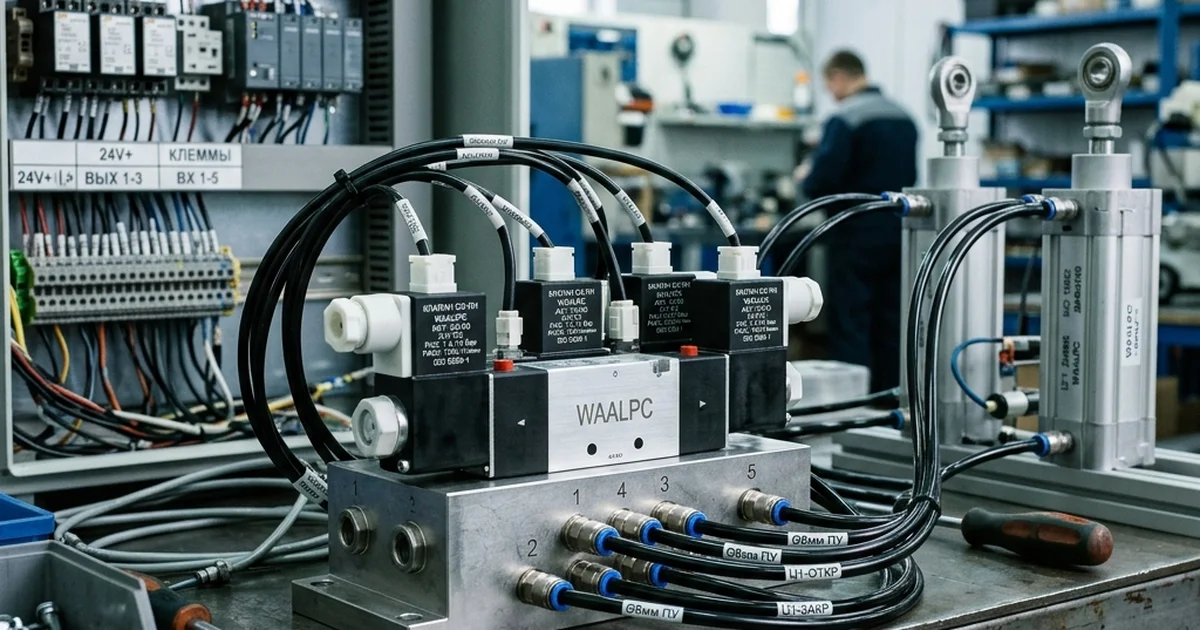

Сборка на коллектор: где ставится переходник и где меняется вся плита

Главная экономия от сборки распределителей на едином коллекторе — один подвод воздуха, один общий выхлоп с глушителями, индивидуальные выходы к цилиндрам. У Festo это коллекторы CPE и VTUG, у WAALPC — коллекторы 4V100M / 4V200M / 4V300M. Между ними геометрической совместимости нет: монтажные размеры и уплотнения у каждой серии свои.

Если стоит задача обновить только электромагниты, а сам коллектор Festo остаётся — корректнее заменить узел через переходную плиту или поставить временно по одному распределителю, а коллектор заложить в следующий ремонт. Если коллектор тоже изношен (обычно после 6–8 лет на пыльной линии) — берётся новый коллектор WAALPC под нужный типоразмер, и распределители 4V ставятся на него. Тогда трубки и фитинги к цилиндрам сохраняются по своим резьбам, переделке подлежит только сама плита.

Связанные материалы

• Пневмораспределитель 5/2: схема подключения и принцип работы
• Диагностика отказа электромагнитного клапана: 7 типовых причин
• Расчёт Kv/Cv пневмораспределителя для нужной скорости поршня
• Защита катушки 24 В DC пневмоклапана от ЭДС самоиндукции
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Каталог пневмораспределителей WAALPC — серия 4V со склада

Часто задаваемые вопросы

Подпадают ли серии Festo CPE и VUVG под ISO 5599-1

Нет. Festo CPE и VUVG исполнены на собственной присоединительной плите Festo, размеры и положение портов отличаются от ISO 5599-1. Сам стандарт ISO 5599-1 у Festo реализован в других сериях — VSVA, MFH-5, JMFH-5, MN1H. Поэтому замена CPE/VUVG на любую другую серию идёт по габаритам и расходу, а не «по стандарту».

Совместим ли WAALPC 4V с коллектором Festo CPE или VTUG напрямую

Нет, монтажные размеры коллекторов Festo и WAALPC не совпадают. При поштучной замене ставится переходная плита, при замене всей сборки — новый коллектор WAALPC 4V100M / 4V200M под нужный типоразмер. Трубки и фитинги к цилиндрам при этом сохраняются по своим резьбам G1/8 / G1/4.

Можно ли заменить 5/3 распределитель на 5/2 при поломке

Нет, без переделки логики ПЛК. Схема 5/3 удерживает поршень цилиндра в среднем положении при обесточенной катушке, схема 5/2 — переключает в одно из крайних положений. На вертикальных линиях и на манипуляторах замена 5/3 на 5/2 приведёт к самопроизвольному движению нагрузки. Если в оригинале стояла 5/3 — берите 5/3.

Как подобрать 4V100 или 4V200 для нужного цилиндра

По расходу воздуха. Цилиндры Ø32–50 мм со скоростью до 0,5 м/с — 4V100 (Kv 0,55–0,70 м³/ч). Цилиндры Ø50–100 мм или те же 50-е на скорости выше 0,5 м/с — 4V200 (Kv 1,15–1,40 м³/ч). Если в системе несколько цилиндров от общего коллектора — суммируйте расход и берите запас 20–30%.

Что делать, если в списке замены неполные артикулы или фото шильдиков

Это типовая ситуация при подборе замены 30–100 позиций распределителей. Часть оригиналов из списка клиента — без полного артикула, по шильдику или фото. Инженерный консалтинг возвращает таблицу с пометкой по каждой строке: где функциональная замена закрывает 100% параметров со склада, где нужен переходник или новый коллектор WAALPC, по каким позициям нужно уточнение схемы (5/2 или 5/3), напряжения катушки и типа разъёма. Срок подбора — 1 рабочий день для типового списка.

Итог: правило выбора при замене CPE/VUVG

Совпасть должны четыре параметра: габарит модуля (4V100 для CPE 10/14 и VUVG 10/14, 4V200 для CPE 18/24 и VUVG 18), схема (5/2 моно / бистабильная / 5/3 центр C-O-E), напряжение катушки (24 В DC / 220 В AC) и тип разъёма DIN 43650 (форма A / B / C). Если все четыре сходятся — это функциональная замена со склада. Если расходится один параметр — функциональная замена с оговорками или с переходником. Если расходится два и более — переделка логики или другая серия.

Подобрать функциональную замену WAALPC серии 4V под конкретный список импортных позиций можно в каталоге пневмораспределителей CORNETA. Если у вас на руках список из 10–100 позиций CPE / VUVG или сборные коллекторы Festo — пришлите его, и в ответ получите таблицу по 5 категориям: функциональная замена со склада, замена с переходником или новым коллектором, отгрузка от 2 недель, требует уточнения схемы, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это и есть инженерный консалтинг по замене импортной пневматики.

Какой запас по расходу нужно закладывать при подборе распределителя под цилиндр

Норматив — Kv распределителя должен превышать расчётный расход цилиндра в 1,2–1,3 раза. Если запас меньше 1,2 — поршень будет двигаться медленнее заявленной скорости, при пуске возможны рывки. Запас выше 1,5 — оправдан только при резких циклических нагрузках или если в системе работают несколько цилиндров от общего распределителя.

Что такое Kv и Cv распределителя и как их пересчитать

Kv — пропускная способность в м³/ч при перепаде давления 1 бар, метрический стандарт. Cv — пропускная способность в галлонах в минуту при перепаде 1 psi, англо-американский стандарт. Пересчёт: Kv ≈ 0,856 × Cv, или Cv ≈ 1,17 × Kv. Для 4V210-08: Kv = 0,95 м³/ч соответствует Cv ≈ 1,11. В каталоге WAALPC указан Kv, в каталогах SMC и AirTAC — обычно Cv.

Влияет ли длина трубки от распределителя до цилиндра на скорость поршня

Да, и сильно. Каждый метр трубки PU 6 мм добавляет ~0,1–0,15 бар потерь на типовом расходе 60 л/мин. Если трубка длиннее 3 м или диаметр меньше 6 мм — реальный перепад на распределителе будет меньше расчётного, и Q просядет. Для линий с длинными подводами берите распределитель типоразмером выше или используйте трубку PU 8 мм.
