PCF

Фитинг прямой цанговый, внутренняя резьба PCF

Прямой цанговый фитинг с внутренней резьбой, комбинированный (никелированный латунный корпус + полимерная цанга POM) — соединяет трубку с наружным резьбовым элементом без инструмента и подмотки, латунный корпус надёжен под давлением. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём замену.

Артикулы серии: PCF04-01, PCF04-02, PCF04-03 (всего 25 модификаций)

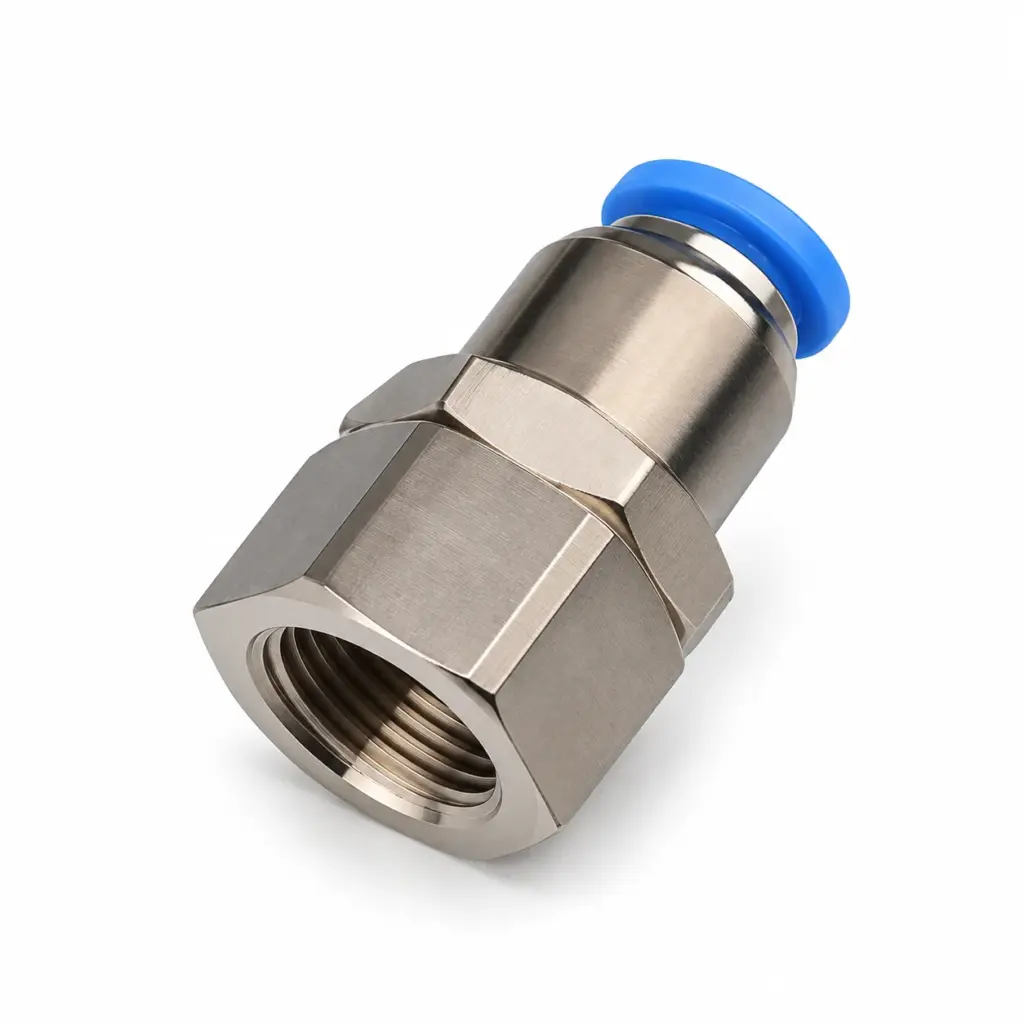

📦 НА СКЛАДЕ Фитинг прямой цанговый, внутренняя резьба PCF WAALPC PCF
PCF фото 1
PCF фото 2
PCF фото 3
PCF фото 4
PCF чертёж
PCF чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
✓ отгрузка 24 ч
Ключевые характеристики
Серия
PCF
Производитель
WAALPC
Тип фитинга
Прямой (I-образный)
Материал корпуса
Никелированная латунь
Рабочее давление
−0,099…1,0 МПа
Рабочая температура
−20…+60 °C
Рабочая среда
сжатый воздух, вакуум
Все характеристики →
от 57 ₽
Артикул: PCF06-02
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Серия WAALPC PCF — прямые цанговые фитинги с внутренней цилиндрической резьбой G (BSPP). В отличие от PC (наружная R), эти устанавливаются на штуцеры и ниппели. Герметизация плоской прокладкой или анаэробным герметиком — конус не работает. Применяются в распределительных коллекторах, заглушках, переходниках.

Артикулы

Формат: PCF{ØØ}-{резьба}. Пример: PCF08-02 = Ø8 мм × G1/4″.

Какие исполнения входят в серию PCF?

В серии 25 исполнений. Обозначения ряда: PCF04-01, PCF04-02, PCF04-03, PCF04-04, PCF04-M5, PCF06-01, PCF06-02, PCF06-03 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PCF?

Выбор исполнения держится на двух размерах из обозначения: диаметре трубки под цангу и резьбе присоединения. Коническая и цилиндрическая резьба между собой не взаимозаменяемы — цилиндрическая требует прокладку или кольцо-уплотнитель в торце.

Какие импортные обозначения соответствуют PCF?

PCF — Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PCF402, Festo QSF (совпадают присоединительные и установочные размеры, серия PCF).

Как расшифровать артикул PCF?

Формат: PCF{диаметр трубки}-{присоединение (резьба)}

  • PCF — серия
  • Диаметр трубки: 04 / 06 / 08 / 10 / 12
  • Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / M5

Пример: PCF04-01

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
PCF04-01Ø04 мм, G1/857 ₽поставка 2–4 неделиFesto QSMF-1/8-4 · Festo QSF
PCF04-02—от 96 ₽поставка 2–4 неделиAirTAC PCF402
PCF04-03—от 87 ₽поставка 2–4 неделиAirTAC PCF04-03
PCF04-04—от 126 ₽поставка 2–4 неделиAirTAC PCF04-04
PCF04-M5Ø04 мм, M557 ₽поставка 2–4 неделиFesto QSMF-M5-4
PCF06-01Ø06 мм, G1/870 ₽на складеAirTAC PCF601 · Festo QSMF-1/8-6
PCF06-02—от 110 ₽на складеAirTAC PCF06-02
PCF06-03—от 126 ₽поставка 2–4 неделиAirTAC PCF06-03
PCF06-04—от 183 ₽поставка 2–4 неделиAirTAC PCF604
PCF06-M5Ø06 мм, M560 ₽поставка 2–4 неделиFesto QSMF-M5-6
PCF08-01Ø08 мм, G1/890 ₽на складеAirTAC PCF801 · Festo QSF-8-G1/8
PCF08-02Ø08 мм, G1/4110 ₽на складеFesto QSF-8-G1/4
PCF08-03Ø08 мм, G3/8140 ₽на складеFesto QSF-8-G3/8
PCF08-04Ø08 мм, G1/2210 ₽на складеFesto QSF-8-G1/2
PCF08-M5Ø08 мм, M584 ₽поставка 2–4 неделиFesto QSF-8-M5
PCF10-01Ø10 мм, G1/8117 ₽поставка 2–4 неделиFesto QSF-10-G1/8
PCF10-02Ø10 мм, G1/4140 ₽на складеFesto QSF-10-G1/4
PCF10-03—от 160 ₽на складеAirTAC PCF1003 · Festo QSF-10-G3/8
PCF10-04—от 210 ₽на складеAirTAC PCF10-04
PCF10-M5—от 57 ₽поставка 2–4 неделиAirTAC PCF10-M5
PCF12-01—от 177 ₽поставка 2–4 неделиAirTAC PCF12-01
PCF12-03—от 210 ₽на складеAirTAC PCF12-03
PCF12-04—от 240 ₽на складеAirTAC PCF1204
PCF12-M5—от 57 ₽поставка 2–4 неделиAirTAC PCF12-M5

Совместимо с Festo QSMF-1/8-4

Совместимый аналог — наш PCF04-01, Ø04 мм, G1/8. Цена 57 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Festo QSF

Совместимо с AirTAC PCF402

Совместимый аналог — наш PCF04-02. Цена 96 ₽, поставка 2–4 недели.

Совместимо с AirTAC PCF04-03

Совместимый аналог — наш PCF04-03. Цена 87 ₽, поставка 2–4 недели.

Совместимо с AirTAC PCF04-04

Совместимый аналог — наш PCF04-04. Цена 126 ₽, поставка 2–4 недели.

Совместимо с Festo QSMF-M5-4

Совместимый аналог — наш PCF04-M5, Ø04 мм, M5. Цена 57 ₽, поставка 2–4 недели.

Совместимо с AirTAC PCF601

Совместимый аналог — наш PCF06-01, Ø06 мм, G1/8. Цена 70 ₽, на складе в Москве.

Тот же типоразмер у других брендов: Festo QSMF-1/8-6

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — PCF12 из 25 типоразмеров на складе, остальные — поставка 2–4 недели
Цена за штуку, ₽. В серии 25 типоразмеров. Цены обновляются автоматически из складского реестра.
Ø трубки, ммM5G1/8G1/4G3/8G1/2
Ø трубки ↓присоединительная резьба
457579687126
66070110126183
88490110140210
1057117140160210
1257177210210240
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии PCF?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø4 × 0 мм — от 70 ₽Ø4 × 1 мм — от 70 ₽Ø6 × 0 мм — от 70 ₽Ø6 × 1 мм — от 70 ₽Ø8 × 0 мм — от 100 ₽Ø8 × 1 мм — от 90 ₽Ø8 × 2 мм — от 110 ₽Ø8 × 3 мм — от 140 ₽Ø8 × 4 мм — от 210 ₽Ø10 × 1 мм — от 140 ₽Ø10 × 2 мм — от 140 ₽Ø10 × 3 мм — от 160 ₽Ø12 × 2 мм — от 210 ₽

Какие ещё серии есть в разделе «Комбинированный»?

Фитинг прямой цанговый комбинированный, G-резьба PC-Gот 45 ₽Фитинг прямой цанговый цилиндрический, наружная резьба POCот 33 ₽Фитинг прямой цанговый, наружная резьба PCот 9 ₽
Весь раздел — 148 позиций →

Каким импортным обозначениям соответствует PCF

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с PCF?

ПневмотрубкиПневмоцилиндрыДроссели
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PCF?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.
