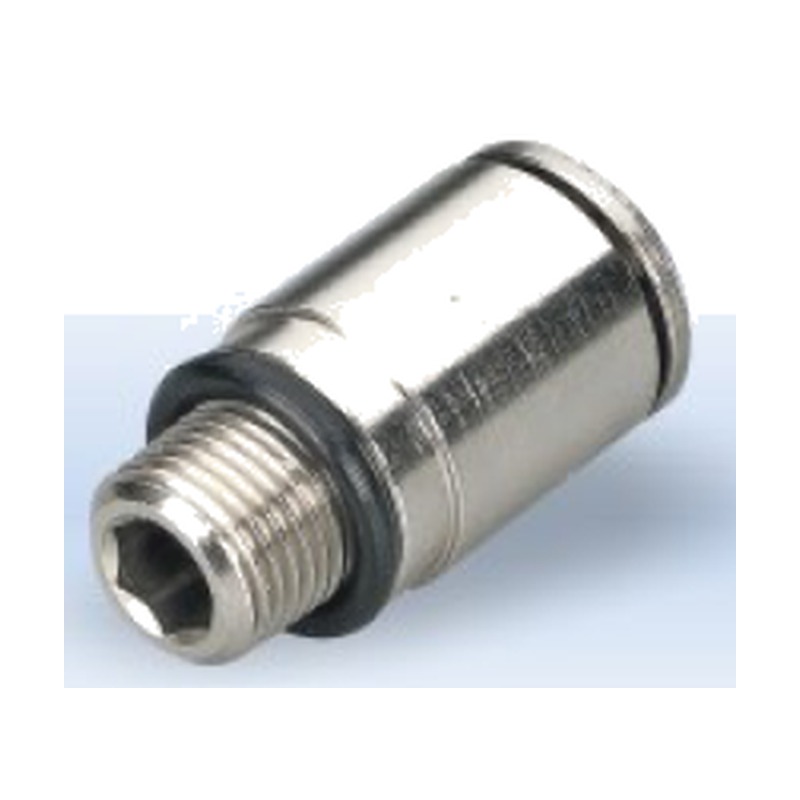

Фитинг цельнолатунный цанговый TH-POC (прямой с шестигранником)
Прямой цанговый фитинг с шестигранником из латуни. Цанга 4, 6, 8, 10, 12 и 16 мм, резьба R1/
Цены — по каталогу на 17.11.2026; точная цена исполнения — в таблице ниже и в корзине.
8 (800) 350-01-08 · бесплатно по РФ

Назначение и конструкция
Серия TH-POC — прямые цанговые фитинги с наружной присоединительной резьбой и внутренним шестигранником под ключ. Корпус выполнен прямым, без угла: одна сторона несёт цанговый зажим для пневмотрубки, другая — наружную коническую (R/BSPT) или цилиндрическую (G/BSPP) резьбу либо метрическую M5x0.8. Корпус цилиндрический, без наружных граней: соединение затягивают шестигранным ключом по внутреннему шестиграннику со стороны резьбового штуцера, рожковый ключ не применяется. Подключение трубки — цанговое: трубка вставляется до упора, фиксируется цангой и уплотняется кольцом без дополнительного инструмента.
Материал и стойкость
Все детали корпуса и резьбовой части изготовлены из латуни с никелированием. Уплотнения подбираются под температуру и среду; цанга удерживает трубку при вибрации и пульсациях давления.
Применение
- Химическая и нефтехимическая обвязка, лабораторные стенды.
- Морское и прибрежное оборудование, объекты с повышенной влажностью.
- Пневматические линии управления, КИП и распределительная арматура из латунный трубки.
Технические границы
Рабочее давление — до 1,0 МПа. Соединение допускает работу в вакууме до −0,1 МПа (−100 кПа). Для агрессивных сред и повышенных температур уточняйте материал уплотнений при подборе.
Как подобрать типоразмер
Определите наружный диаметр пневмотрубки — цанга доступна на 4, 6, 8, 10, 12 и 16 мм. Затем выберите присоединительную резьбу: коническую R1/8…R1/2, цилиндрическую G(BSPP) того же ряда (суффикс G) либо метрическую M5x0.8 для малых линий. Сопоставьте резьбу с ответным портом распределителя, клапана или коллектора. При сомнении в совместимости портов и среды воспользуйтесь инженерным подбором — мы сверим геометрию и материал по вашему перечню.
Ключевые характеристики
- Материал: латунь с никелированием
- Тип соединения: цанговое, резьба–трубка
- Диаметр цанги: 4, 6, 8, 10, 12 и 16 мм
- Резьба: R1/8–R1/2, G(BSPP), M5x0.8
- Макс. рабочее давление: 1,0 МПа
- Вакуум: до −0,1 МПа (−100 кПа)
Чем TH-POC отличается от TH-PMF?
Рядом в каталоге стоит серия TH-PMF. Сравнение по реестру исполнений corneta.tech на 02.11.2026:
| Параметр | TH-POC | TH-PMF |
|---|---|---|
| Изделие | Фитинг цельнолатунный цанговый TH-POC (прямой с шестигранником) | Фитинг цельнолатунный цанговый TH-PMF (прямой внутр. резьба) |
| Исполнений в реестре | 35 | 19 |
| Ø трубки, мм | 4, 6, 8, 10, 12, 16 | 4, 6, 8, 10, 12 |
| Резьба присоединения (код) | 01, 02, 03, 04, 01G, 02G, 03G, 04G, 06G, M5 | 01, 02, 03, 04, M5 |
| Цена | от 100 ₽ | от 180 ₽ |
По строке «Ø трубки, мм» только у TH-POC — 16, остальное есть у обеих серий.
Совместимость с импортными аналогами
Совместимый аналог — Aignep 50010N-4-1/8; AirTAC BPOC4M5; Camozzi Camozzi 6512; Festo NPQH-DK-M5-Q4-P10 — отличие: у Festo рабочее давление −0,095…2,0 МПа, температура 0…+150 °C, уплотнения FPM; у нашего рабочее давление до 1,0 МПа, корпус из латуни с никелированием; Legris 3601 04 10; Metal Work 2L01001 — отличие: рабочее давление у Metal Work (латунь) до 1,6 МПа (16 бар); температура у Metal Work −20…+80 °C; Norgren 1022A0418 — отличие: у Norgren рабочее давление до 1,8 МПа (по применяемой трубке), температура −20…+80 °C; у нашего рабочее давление до 1,0 МПа, корпус из латуни с никелированием; PISCO KOC4-M5 — отличие: у PISCO металлический защитный кожух закрывает цангу и прилегающий участок трубки; у нашего цанга открыта; Pneumax 010418 — отличие: у нашего круглый корпус под внутренний шестигранник, у Pneumax наружный шестигранник; SMC KQB2S04-01S — отличие: у SMC на резьбу заводом нанесён герметик (суффикс S); XCPC XMPOC04-M5 — отличие: корпус нашего — латунь (совпадают присоединительные и установочные размеры, серия TH-POC).
Как расшифровать артикул TH-POC?
Формат: TH-POC-{диаметр трубки}-{присоединение (резьба)}
- TH-POC — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 16
- Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5 / G3/4
Пример: TH-POC-4-01
