Фитинг угловой 90° удлинённый, наружная резьба PLL

О серии

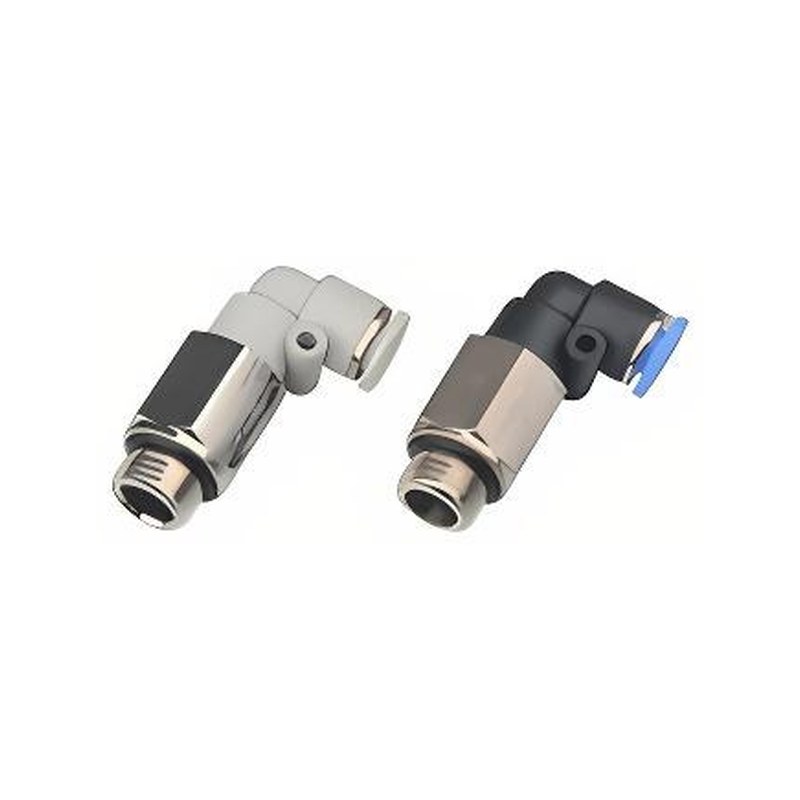

Угловой цанговый фитинг PLL с наружной резьбой поворачивает трубку на 90° к резьбовому порту аппарата. Удлинённый корпус даёт запас под ключ и разводку; трубка монтируется вставкой без инструмента, резьба уплотняется по стандартной схеме.

Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), проверочное до 1,5 МПа. Резьба R1/8–R1/2, M5, M6; под трубки из PU и PA (полиамид), Ø 4–12 мм.

Расшифровка артикула

Формат артикула кодирует Ø трубки (в паре с размером наружной резьбы). Серия — PLL.

• PLL04 — Ø 4 мм
• PLL06 — Ø 6 мм
• PLL08 — Ø 8 мм
• PLL10 — Ø 10 мм
• PLL12 — Ø 12 мм

Совместимость с импортными аналогами

Совместимый аналог — AVENTICS R412005099 — отличие: у AVENTICS QR1 кольцо отпуска трубки овальной формы; Aignep 55125-4-M5 (55126 00 002) — отличие: рабочее давление у Aignep до 20 бар; у Aignep поворотный (swivel); AirTAC PLL401 / GPLL401 — отличие: у AirTAC корпус PBT со штуцером из латуни, у нашего PLL — пластиковый корпус; CKD GWL10-10-L — отличие: корпус CKD из негорючего PBT (UL94 V-0); Camozzi R7526 10-1/8; E.MC ZPLL10-04P — отличие: у E.MC резьба по суффиксу кода (P — PT/R, G — G); Festo QSLL-B-1/4-10 — отличие: у Festo QSLL поворотный удлинённый угол с уплотнением резьбы по стандарту Festo; Legris 3129 12 21 — отличие: рабочее давление у Legris до 20 бар; у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L); Mindman PLL10-02T — отличие: рабочее давление у Mindman T до 0,9 МПа; на коническую резьбу Mindman заводом нанесён герметик (Sealock); Norgren C01540418 — отличие: у Norgren C0154 угольник поворотный (swivel), у нашего PLL — неповоротный удлинённый. Полнота ряда Norgren (AAB 04:38); PISCO PLL4-01 — отличие: у PISCO на коническую резьбу заводом нанесён герметик (Sealock); рабочая температура у PISCO 0…+60 °C; Pneumax T22LC0418 — отличие: у Pneumax рекомендуемое давление до 12 бар, температура −20…+50 °C, корпус из технополимера по стандарту TECNORAP; SMC KQ2W04-01AS — отличие: у SMC на резьбу заводом нанесён герметик (суффикс S); SNS SPLL6-04 — отличие: рабочее давление у SNS до 0,9 МПа; Univer HAR12B04M5; XCPC XPLL-4-01 — отличие: рабочее давление у XCPC до 0,9 МПа (совпадают присоединительные и установочные размеры, серия PLL).
