Параллельная работа 3+ пневмоцилиндров: расчёт диаметра магистрали и порядок срабатывания

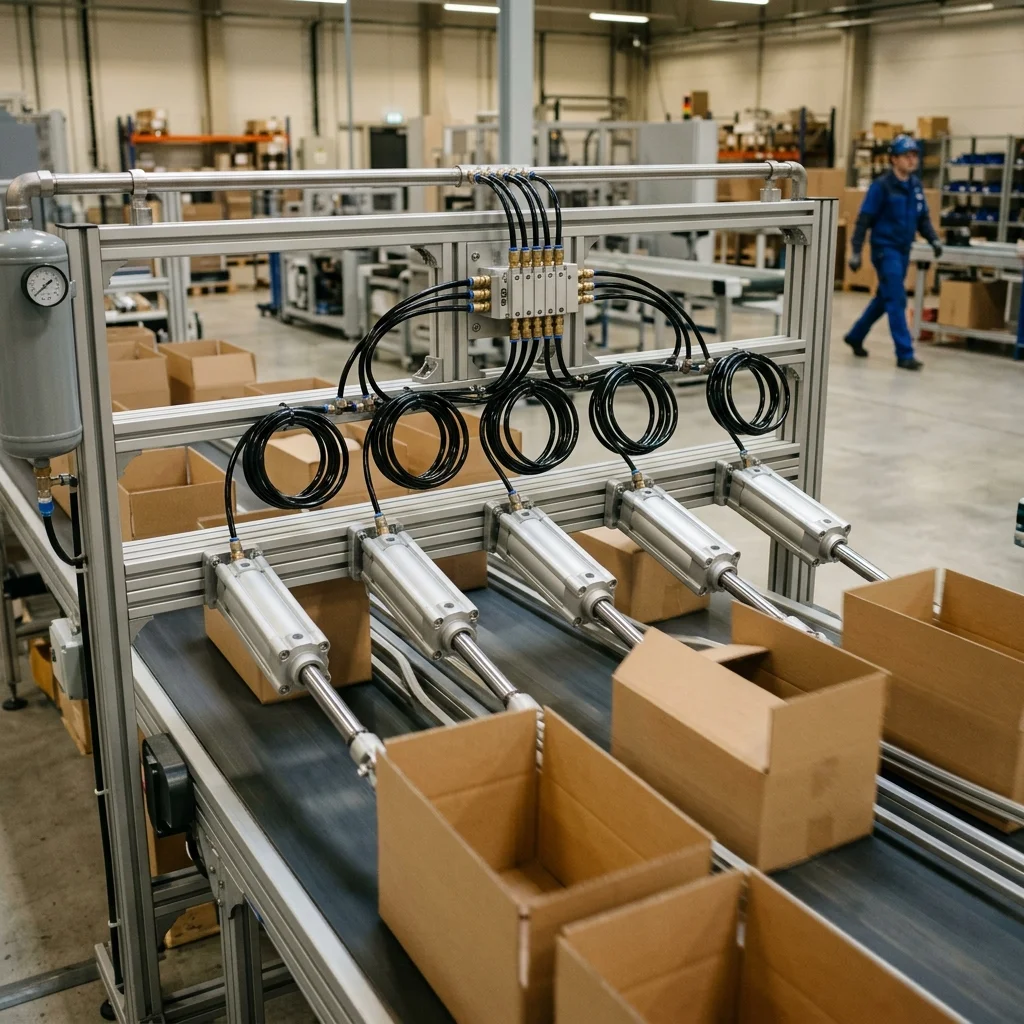

На упаковочной линии стояли 2 цилиндра DSBC-40-150 и работали стабильно при 6 бар. Технологи добавили ещё 3 таких же — на пятой секунде цикла давление просело до 4,2 бар, и ход всех пяти штоков стал замедленным и рваным. Причина типичная: магистраль DN15 рассчитывалась под пиковый расход 2 цилиндров (≈390 нл/мин — это два штока, синхронно выпускающих воздух поршневой полости за ~0,4 с в момент срабатывания), а после расширения через неё в пике пытается пройти ≈900 нл/мин при пятёрке (пик одного цилиндра ≈195 нл/мин × 5 одновременно). Внутреннее сечение трубки в 1,6 раза меньше необходимого — отсюда дроссельный эффект на разводке. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает, как считать диаметр магистрали под суммарный расход N цилиндров, какие коэффициенты запаса закладывать на одновременность срабатывания и пиковый цикл, и тремя способами обеспечивать заданную последовательность хода: механически (механический упор с пилотным клапаном), электрически (PLC + valve island), пневматически (sequence valve — клапан последовательности). Расчёт построен на формуле Qn_сумм = Σ(V_цил × n_цикл) × k_зап и проверен на 12 упаковочных и сортировочных линиях 2024-2026 годов.

Краткий ответ: как считать магистраль под N цилиндров

Диаметр магистрали под параллельную работу нескольких пневмоцилиндров считают по двум величинам: среднему расходу группы (для проверки компрессора и ресивера) и пиковому расходу (для подбора DN). Средний расход группы: Qn_ср = Σ(V_цил × n_цикл) × k_зап, где V_цил — объём цилиндра за один цикл в нормальных литрах, n_цикл — циклов в минуту, k_зап — коэффициент запаса 1,3-1,5. Пиковый расход, под который и выбирают магистраль: Qn_пик = Q_пик_цил × N × k_одн, где Q_пик_цил — мгновенный расход одного штока на ходе (в 4-6 раз выше среднего), N — число цилиндров, k_одн — коэффициент одновременности 0,6-1,0. Ключевой момент: одновременность учитывают один раз — либо k_одн в пиковой формуле, либо k_зап в средней, но не перемножают оба. Для линии из 5 цилиндров DSBC-40-150 с циклом 30 в минуту средний расход группы ≈590 нл/мин, а пиковый при k_одн=0,8 ≈780 нл/мин, что требует магистрали внутр. диаметром 16-20 мм (трубка PA 25×20 или сталь DN20).

Параллельная работа отличается от последовательной тремя моментами: (1) пиковый расход в момент одновременного выпуска штоков растёт линейно с числом цилиндров, (2) каждое срабатывание создаёт ударную волну давления, которая суммируется на узких участках, (3) задержки между срабатываниями зависят от длины ветки коллектора. Если магистраль рассчитана впритык — добавление 1 цилиндра даёт просадку 0,8-1,2 бар и сбивает все остальные. Поэтому правильный порядок: сначала считаете пиковый расход Qn_пик с k_одн по циклограмме, потом выбираете DN по таблице ниже, потом проектируете коллектор (звезда или гребёнка), и только потом задаёте порядок срабатывания через 2-канальный распределитель, valve island с MODBUS или пневматический sequence valve (клапан последовательности).

Формула суммарного расхода и коэффициенты

Расход одного цилиндра за полный цикл (вперёд + назад) в нормальных литрах считают по формуле V_цил = (π × D² / 4) × S × 2 × (P_раб + 1,013) / 1,013 × 10⁻⁶, где D — диаметр поршня в мм, S — ход в мм, P_раб — рабочее давление в бар (абс. + 1 атм). Для DSBC-40-150 при 6 бар получается V_цил = 1,256 × 150 × 2 × 7 / 1,013 × 10⁻⁶ ≈ 2,6 нл за цикл. При 30 циклов/мин один такой цилиндр потребляет 78 нл/мин в среднем. Но воздух забирается не равномерно: на наполнение поршневой полости за один ход уходит ≈1,3 нл, и если ход выполняется за 0,3-0,5 с, мгновенный (пиковый) расход поднимается до 160-260 нл/мин — в 2-3 раза выше среднего. Именно этот пик, а не среднее, определяет диаметр магистрали.

Коэффициент одновременности k_одн зависит от технологии. Для конвейерных линий, где цилиндры срабатывают строго по очереди с интервалом 0,5-1,0 с, k_одн = 0,6-0,7 (одновременно работает максимум 2 из 5). Для синхронных пресс-узлов, где 3-4 цилиндра прижимают деталь одновременно, k_одн = 1,0. На упаковочных машинах с цикловым автоматом обычно k_одн = 0,75-0,85. Если технолог не предоставил циклограмму — закладывайте k_одн = 1,0 и k_зап = 1,5: суммарно 50 % резерва. Это дороже на стоимости магистрали +15-25 %, но гарантирует отсутствие просадок при расширении линии. Подробный расчёт расхода можно проверить через калькулятор усилия пневмоцилиндра и калькулятор скорости.

Параметр	Значение	Когда применять
k_одн = 0,6-0,7	Последовательная циклограмма	Конвейер, сортировка, штамповка по очереди
k_одн = 0,75-0,85	Смешанный цикл	Упаковочные машины, сборочные ячейки
k_одн = 1,0	Синхронное срабатывание	Пресс, центровщик, групповой прижим
k_зап = 1,3	Минимальный запас	Известная циклограмма, без планов расширения
k_зап = 1,5	Стандартный запас	Большинство линий, неизвестное будущее расширение

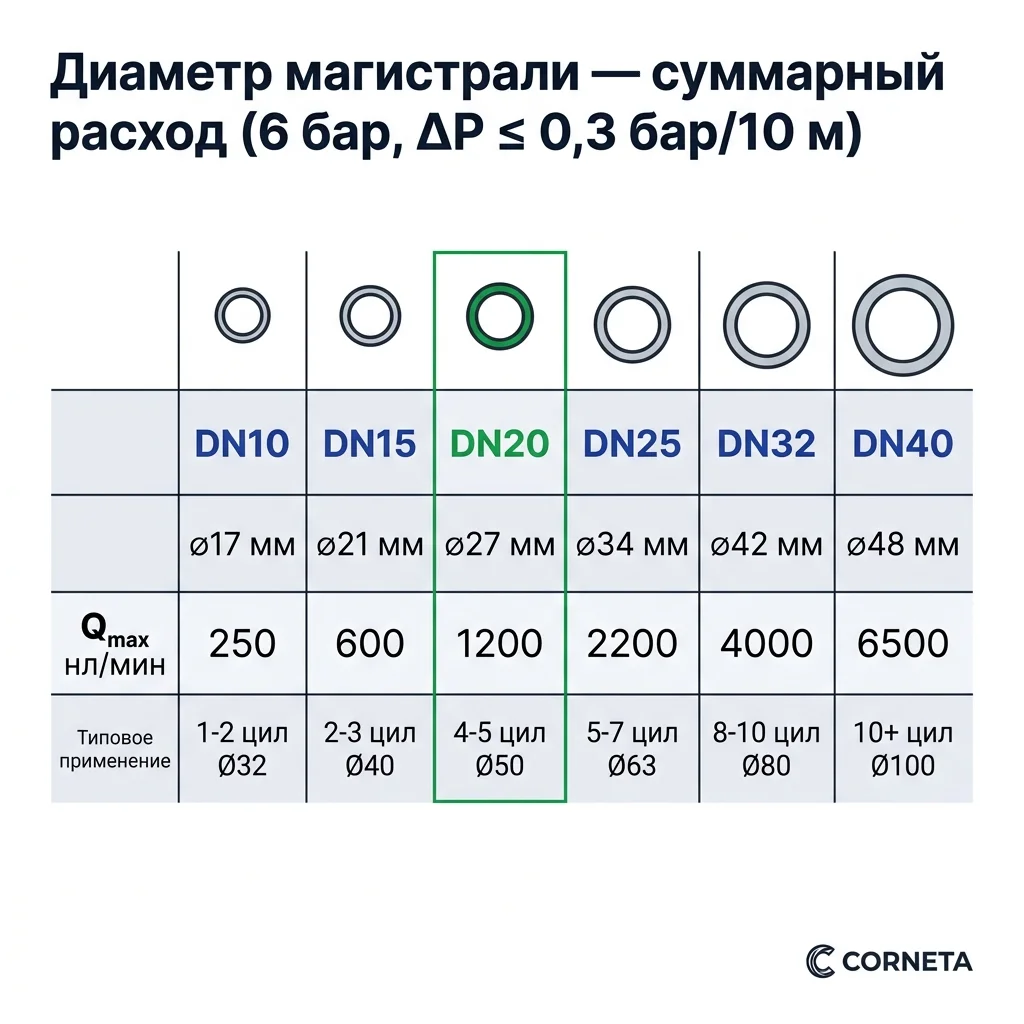

Таблица «диаметр магистрали vs суммарный расход»

DN	Внутр. Ø, мм	Расход при 6 бар (≈10-12 м/с), нл/мин	Типовое применение
DN10	10	до 400	1-2 цилиндра Ø25-40 мм
DN15	15	до 900	3-4 цилиндра Ø32-50 мм
DN20	20	до 1 600	5-7 цилиндров Ø40-63 мм
DN25	25	до 2 500	8-12 цилиндров Ø50-80 мм
DN32	32	до 4 000	Магистраль цеха, 15-20 цилиндров
DN40	40	до 6 500	Цеховой стояк от ресивера, 20+ цилиндров

Внутренний диаметр магистрали выбирают так, чтобы потеря давления на длине разводки не превышала 0,3-0,5 бар при пиковом расходе. Базовое условие — скорость потока сжатого воздуха в трубопроводе. Таблица ниже сведена под скорость 10-12 м/с — это допустимый предел для коротких разводок упаковочной линии или сборочной ячейки (до 15 м). Для длинных магистралей свыше 20 м закладывайте более консервативные 8-10 м/с (берите диаметр на ступень больше расчётного по таблице): на длине растут потери на трении, турбулентности и шум, а более низкая скорость лучше отделяет конденсат. Все значения приведены для давления 6 бар.

DN магистрали	Внутр. Ø, мм	Расход при 6 бар (≈10-12 м/с), нл/мин	Применение
DN10	10	до 400	1-2 цилиндра Ø25-40 мм
DN15	15	до 900	3-4 цилиндра Ø32-50 мм
DN20	20	до 1 600	5-7 цилиндров Ø40-63 мм
DN25	25	до 2 500	8-12 цилиндров Ø50-80 мм
DN32	32	до 4 000	Магистральная линия цеха, 15-20 цилиндров
DN40	40	до 6 500	Цеховой стояк от ресивера, 20+ цилиндров

Для разводки от магистрали к каждому цилиндру выбирают трубку на ступень меньше: например, при DN20 коллекторе — отводы трубкой 12×8 (внутр. 8 мм) на каждый цилиндр Ø40 мм. Точная проверка потерь по длине делается через калькулятор потери давления. Если результат превышает 0,3-0,5 бар на длине разводки — увеличивайте диаметр отвода или короче трассу.

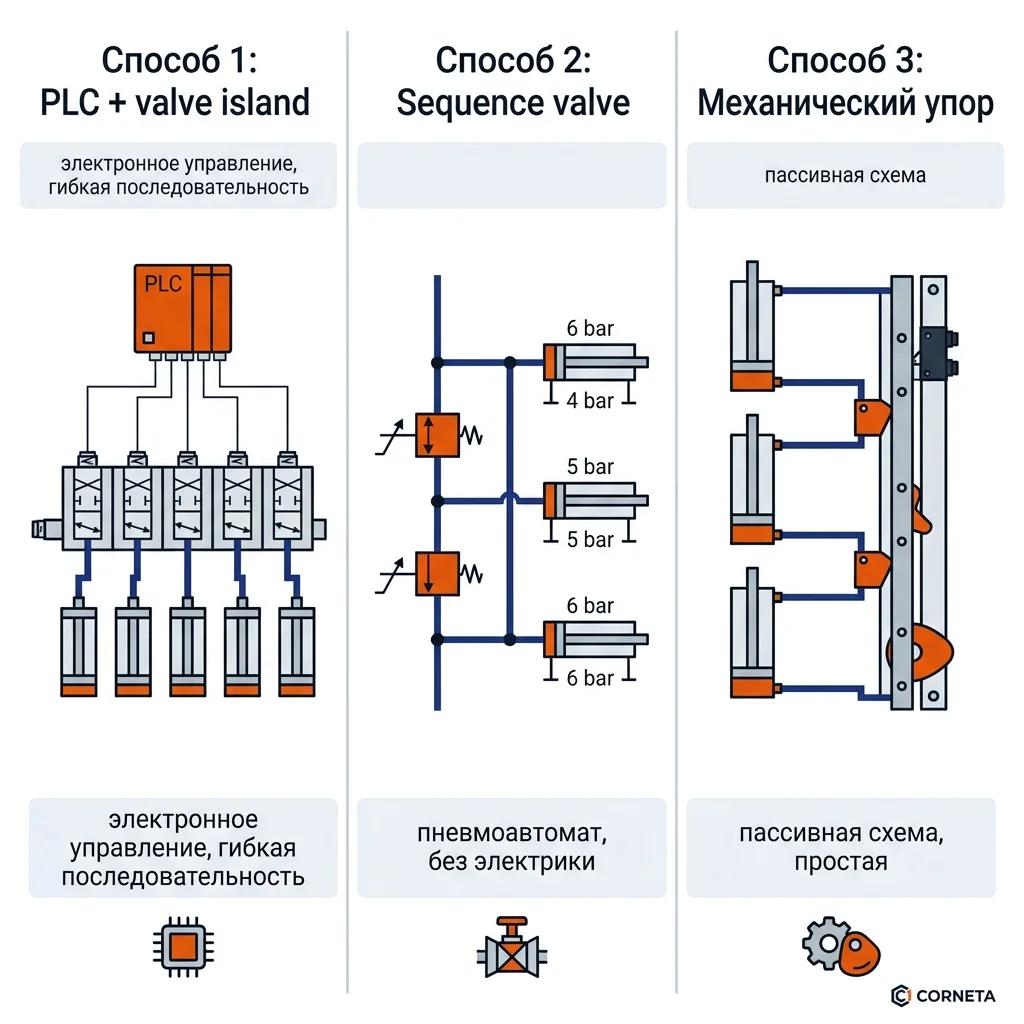

Порядок срабатывания: 3 способа реализации

Параллельно подключённые цилиндры физически могут срабатывать как одновременно, так и по программе. Выбор способа sequence-логики определяется требованиями к точности интервала, числом ступеней и бюджетом проекта. На практике используются три подхода — каждый имеет свою область применения и ограничения.

Способ 1. Электрическая логика (PLC + valve island). Все цилиндры подключены к островному распределителю (valve island) на 8-32 канала с шинной связью MODBUS RTU или PROFINET. PLC формирует точную циклограмму с интервалами от 50 мс. Это самый гибкий вариант — изменение последовательности занимает 5 минут переписывания программы. Применяется на упаковочных линиях, сборочных роботах, фасовщиках. Стоимость: valve island на 16 каналов + PLC = 80-180 тыс. руб, но окупается на скорости перенастройки. Конструкция и схемы — в материале о подключении 5/2 пневмораспределителя.

Способ 2. Пневматическая логика (sequence valve). Sequence valve — это клапан последовательности: нормально-закрытый клапан, который держит выход перекрытым и открывает поток на следующий контур только после того, как давление в предыдущем контуре поднимется до заданного порога (обычно 4-5 бар), настраиваемого винтом. Это не редукционный клапан — он не понижает давление, а перенаправляет поток по достижении уставки. На практике это означает, что цилиндр №2 не пойдёт, пока цилиндр №1 не выполнил ход и не упёрся в упор (после чего давление в его линии нарастает и срабатывает порог). Полностью пневматическая схема без электроники — применяется во взрывоопасных зонах ATEX и на простых машинах с 2-3 ступенями. Минусы: точность интервала зависит от нагрузки, перенастройка через регулировку порога винтом, максимум 4-5 ступеней последовательности. Стоимость sequence valve 1/4″: 1 200-3 500 руб.

Способ 3. Механический упор с пилотным клапаном. Самый простой и надёжный для жёстко заданной последовательности. Цилиндр №1 в конце хода нажимает на кнопочный механический пневмоклапан, который подаёт пилотный сигнал на распределитель цилиндра №2. Стоимость кнопочного клапана G1/8: 280-650 руб. Применяется на штамповочных автоматах, гидравлико-пневматических зажимах. Минусы: невозможно изменить последовательность без переноса клапана, требуется механическая регулировка хода. Зато не нужны электричество, программирование и валидация ПО — критично для машин в категории Ex.

Способ	Точность интервала	Макс. ступеней	Стоимость, тыс. ₽	Где применять
PLC + valve island	±5 мс	32+	80-180	Линии с частой перенастройкой
Sequence valve	±100 мс	4-5	5-15	ATEX-зоны, простые автоматы
Механический упор	Жёсткая связь	3-4	2-6	Штамповка, прижим, фиксированный цикл

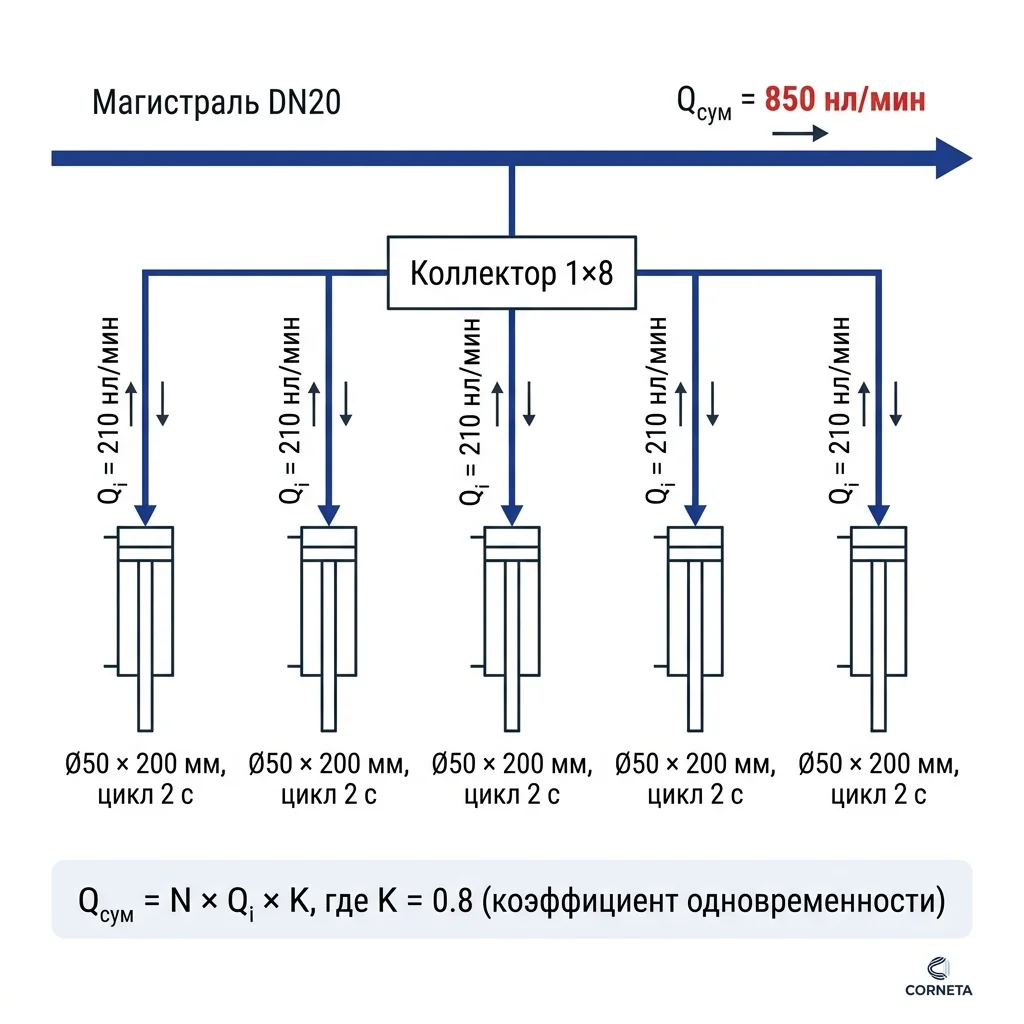

Пример расчёта: упаковочная линия из 5 цилиндров

Исходные данные: упаковочная машина для коробок 200×300 мм, 5 пневмоцилиндров DSBC-40-150 (диаметр 40 мм, ход 150 мм). Функции: (1) подача коробки на позицию, (2) формирование клапанов, (3) прижим верхней крышки, (4) подача этикетки, (5) выталкивание готовой коробки. Цикл — 30 коробок в минуту, длительность одного цикла 2 секунды. Рабочее давление 6 бар. Длина магистрали от ресивера до коллектора — 12 м, разводка от коллектора к цилиндрам — по 1,5-2,5 м на каждый.

Шаг 1. Объём одного цилиндра за полный цикл: V_цил = (3,1416 × 1 600 / 4) × 150 × 2 × 7 / 1,013 × 10⁻⁶ = 2,6 нл/цикл. Шаг 2. Расход одного цилиндра при 30 цикл/мин: 2,6 × 30 = 78 нл/мин (среднее). Мгновенный пик на одном ходе: объём поршневой полости ≈1,3 нл выпускается за ~0,4 с, то есть Q_пик_цил ≈ 1,3 / 0,4 × 60 ≈ 195 нл/мин. Шаг 3. Средний расход группы для проверки компрессора и ресивера: Qn_ср = 78 × 5 × k_зап = 390 × 1,5 = 585 нл/мин. Пиковый расход для подбора DN: Qn_пик = Q_пик_цил × 5 × k_одн = 195 × 5 × 0,8 = 780 нл/мин (при k_одн=0,8 одновременно работают ~4 цилиндра из 5). Обратите внимание: одновременность входит только в k_одн пиковой формулы, на средний расход k_одн не накладывается.

Шаг 4. По таблице для пикового расхода 780 нл/мин формально хватает DN15 (до 900 нл/мин), но с запасом на расширение линии берут DN20 (до 1 600 нл/мин) — это даёт двойной резерв на добавление 1-2 цилиндров. Шаг 5. Разводка от коллектора DN20 к каждому цилиндру — трубка PU 12×8 длиной до 2,5 м, потеря на длине 0,15-0,2 бар (норма). Шаг 6. Коллектор-распределитель — пневматический коллектор на 5-8 портов G1/4, либо valve island на 10 каналов с MODBUS. Шаг 7. Sequence-логика: PLC задаёт интервалы 200-400 мс между срабатываниями цилиндров 1-5, что разносит пиковые расходы по времени (k_одн падает до 0,4-0,6) и позволяет уверенно держаться в пределах DN20.

Итог расчёта: DN20 + valve island = надёжная схема с запасом под расширение. Альтернативный вариант с DN15 и более жёсткой циклограммой через PLC: дешевле на 8-12 тыс. руб, но без резерва на расширение. При появлении 6-7-го цилиндра потребует замены магистрали.

Монтаж разводки: тройник, коллектор, гребёнка

От топологии разводки зависит, насколько равномерно распределяется давление по цилиндрам. Три типичные схемы — тройниковая (Т-образная), коллекторная (звезда) и гребёнчатая (последовательное ветвление). Каждая имеет свои особенности по потерям, удобству монтажа и обслуживанию.

Тройниковая разводка. Магистраль идёт линейно вдоль линии, на каждом цилиндре стоит Т-фитинг с отводом на распределитель. Самая простая в монтаже схема, но даёт неравномерность давления: на дальнем от ресивера цилиндре давление на 0,3-0,7 бар ниже, чем на ближнем. Применяется для 2-3 цилиндров на коротких линиях до 5 м. Внутренний диаметр магистрали должен соответствовать суммарному расходу всех цилиндров — иначе ближний работает нормально, а дальний теряет в скорости.

Коллекторная разводка (звезда). От ресивера идёт магистральная трубка к центральному коллектору, от которого равными отрезками тянутся отводы на каждый цилиндр. Это эталонная схема: на всех цилиндрах одинаковое давление с погрешностью ±0,1 бар. Применяется на упаковочных машинах, сборочных ячейках, прецизионных установках. Коллектор может быть пневматическим (на 4-12 портов) или valve island с электронным управлением. Дороже тройниковой на 4-8 тыс. руб, но избавляет от 90 % проблем с неравномерностью.

Гребёнчатая разводка. Магистраль входит в первый коллектор на 2-3 канала, оттуда уходит труба следующего диаметра на второй коллектор, и так далее. Используется на длинных конвейерных линиях 15-40 м, где невозможно из одной точки тянуть отдельные отводы. Каждый последующий коллектор имеет диаметр меньше предыдущего — это связано с тем, что расход после каждого узла уменьшается на расход локальной группы цилиндров. Подробно про подбор и монтаж — в материале о пневматических коллекторах.

Типичные ошибки при проектировании

• Выбрали диаметр магистрали по одному цилиндру. Самая частая ошибка после расширения линии. Магистраль, спроектированная под 2 цилиндра, при добавлении 3-х даёт просадку 0,8-1,5 бар. Решение: всегда считать пиковый расход группы Qn_пик с k_одн по циклограмме и предусматривать +30 % резерв.
• Не учли k_одн = 1,0 при синхронном цикле. Для пресс-узлов, где 3-4 цилиндра прижимают одновременно, коэффициент одновременности 1,0, а не 0,7. Если магистраль рассчитывалась под k_одн = 0,7 — получите просадку и срыв синхронности.
• Сделали тройниковую разводку для 5+ цилиндров. На дальнем цилиндре давление просядет на 0,5-0,8 бар. Решение: коллектор-звезда или valve island даже на простой машине.
• Поставили sequence valve без учёта точности. Sequence valve даёт интервал ±100 мс, для упаковочного автомата с циклом 0,5 с это уже 20 % погрешности по фазе. Если нужна точность ±5-10 мс — только PLC + valve island.
• Не разнесли пиковые срабатывания по времени. Если все 5 цилиндров стартуют одновременно — пиковый расход × 5. Если развести через PLC интервалами по 100-200 мс — пик распределяется и магистраль можно взять на ступень меньше.
• Сделали разводку трубкой PU 8×6 на цилиндры Ø50 мм. Внутренний диаметр 6 мм пропускает 350-400 нл/мин, цилиндр Ø50 при ходе 200 мм с циклом 30 в мин потребляет в пике 500-700 нл/мин. Решение: трубка PU 12×8 минимум, для длин свыше 3 м — PA 16×12.
• Поставили один распределитель на 2-3 цилиндра «для экономии». Распределитель с пропускной способностью 800 нл/мин не справится с тремя цилиндрами, потребляющими по 350 нл/мин в пике. Решение: один распределитель — один цилиндр (или valve island).
