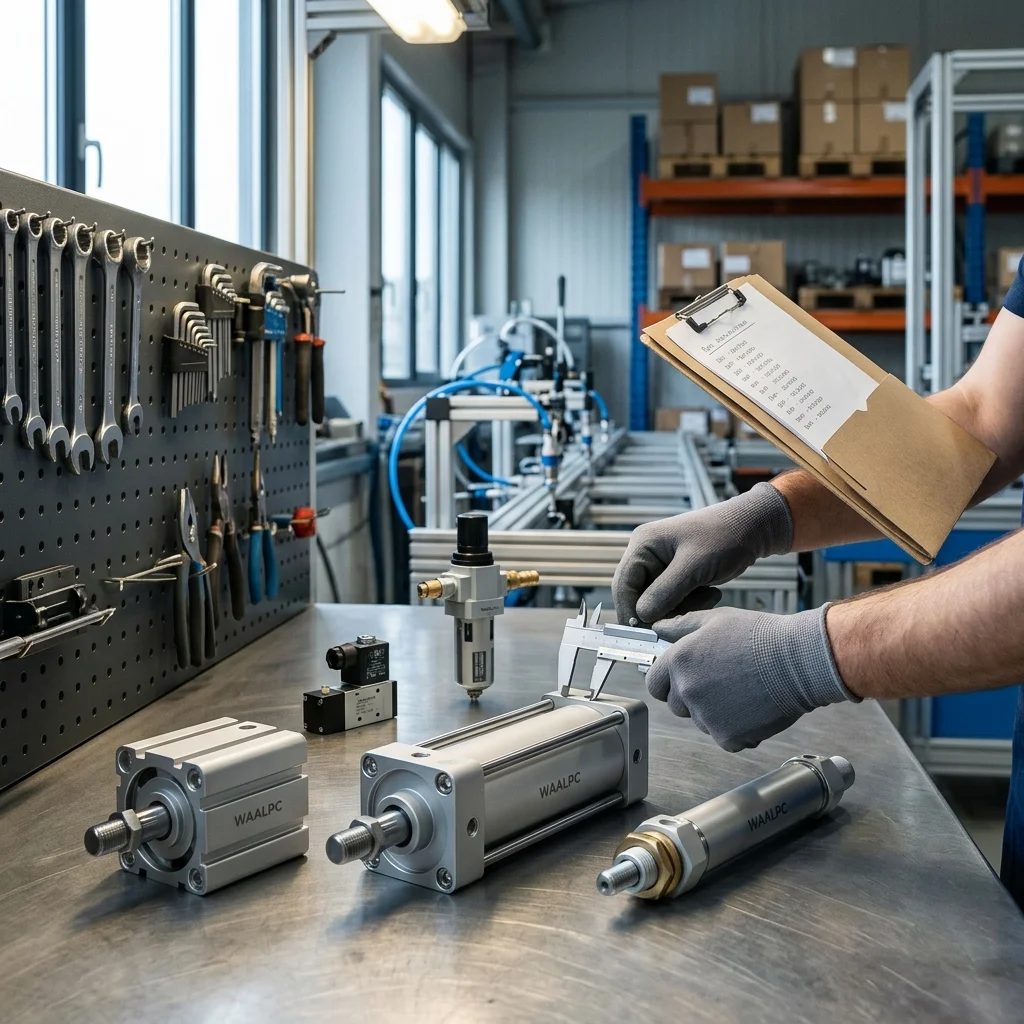

Аналог пневматики SMC подбирается не «по картинке», а по типу и формату исходного узла: компактные цилиндры SMC CDQ2 построены в фирменном CQ-формате SMC, профильные CP96 и CP95 — по стандарту ISO 15552, мини CJ2 и CM2 — в собственном формате SMC. Как только тип и формат определены, замена сводится к сверке диаметра, хода и присоединения по артикулу. В каталоге WAALPC под ключевые серии SMC есть складские соответствия: CDQ2 → CQ2 (665 SKU), CP96 → CP96 (140 SKU), CP95 → CP95 (126 SKU), CJ2/CM2 → MAL (70 SKU), распределители SY → YSY (54 SKU), подготовка воздуха AC → AC/AF/AR, датчики D-M9 → D-M9. Ниже — матрица по каждой паре: тип и формат, что совпадает, что проверить.
Как читать матрицу замены SMC
SMC — японский производитель с широчайшей номенклатурой, и часть его серий давно стала отраслевым эталоном формата: под компакт CDQ2, профиль CP96 и мини CJ2 посадочные размеры копируют многие азиатские заводы, включая WAALPC. Это не значит, что любой аналог встаёт вслепую: совпадает габарит и присоединительная база по формату оригинала, а конкретное исполнение (магнит, демпфирование, резьба штока, тип монтажа) сверяется по исходному артикулу. Поэтому каждую позицию из списка SMC мы раскладываем по трём категориям совместимости.
Со склада — точное соответствие
Тип, формат, диаметр, ход и присоединение совпадают. Замена без переделки рамы. CDQ2→CQ2, CP96→CP96, SY→YSY.
Функциональная
Изделие того же назначения и класса, но с отличиями в монтаже — крепёж или адаптер подбирается отдельно. CJ2/CM2→MAL.
Уточнение по чертежу
Нестандартное исполнение, спецшток, особые опции. Инженер сверяет чертёж оригинала перед отгрузкой.
Дальше эта же логика применяется к другим импортным брендам: подход одинаков для матрицы замены Festo, а разница только в номенклатуре серий. Ниже — полная таблица соответствий SMC → WAALPC.
Матрица аналогов SMC → WAALPC
Шесть строк закрывают большую часть типового списка ремонтной службы: цилиндры трёх габаритных классов, распределители, подготовка воздуха и датчики положения. Все складские позиции — со склада в Москве.
| Серия SMC | Тип / стандарт | Аналог WAALPC | SKU | Категория |
|---|---|---|---|---|
| CDQ2 / CQ2 | Компактный, формат CQ | CQ2 (+CQ2B, CQMB, CQSB) | 665 | Со склада |
| CP96 / C96 | Профильный, ISO 15552 | CP96 | 140 | Со склада |
| CP95 / C95 | Профильный, ISO 15552 | CP95 | 126 | Со склада |
| CJ2 / CM2 | Мини круглый (формат SMC) | MAL | 70 | Функциональная |
| SY3000 / SY5000 / SY7000 | Распределитель 5/2, 5/3 | YSY (4V — бюджет) | 54 | Со склада |
| AC (AC-A) | Подготовка воздуха ФРЛ | AC / AF / AR | серия | Со склада |
| D-M9□ | Датчик положения в T-паз | D-M9 | серия | Со склада |
CDQ2 → CQ2: компактный формат CQ
Компактный цилиндр SMC CDQ2 (базовое обозначение CQ2) — короткоходовой квадратный цилиндр двустороннего действия, у которого высота корпуса почти равна диаметру поршня. Это самый массовый компакт SMC: он стоит в упаковочных автоматах, сборочных стендах и приводах прижима. Формат CQ — фирменная разработка SMC, а не отраслевой стандарт ISO 21287 (по ISO 21287 идут другие компакты — Festo ADN, SMC C55, AirTAC ACE). Именно этот CQ-формат WAALPC CQ2 копирует напрямую, поэтому совместим с оригиналом: диаметр, ход и присоединительная база торца совпадают.
В каталоге WAALPC под этот формат — целое семейство из 665 SKU: базовая серия CQ2 (375 модификаций), исполнение CQ2B со сквозным штоком и опцией -CA, а также усиленные CQMB (со встроенной направляющей штока) и укороченные CQSB. Диапазон цен — от 810 ₽ за младший CQ2-12-5 до старших исполнений; ходовые позиции: CQ2-12-10 — 830 ₽, CQ2B-12-5-CA — 810 ₽, CQSB-12-5-CA — 1090 ₽, CQMB-12-5 — 2240 ₽. При замене CDQ2 на CQ2 форму корпуса и способ монтажа (резьбовые отверстия в торце или сквозные болты) менять нельзя — их сверяют по тому, как оригинал стоял на машине.
Второй компактный формат в каталоге — серия SDA: она повторяет посадку AirTAC (который, в свою очередь, копирует тот же японский CQ-формат SMC). Под замену именно SMC берут CQ2, под замену AirTAC — SDA; оба построены в фирменном CQ-формате, а не в стандарте ISO 21287, — разница лишь в прототипе присоединительной карты. Чем компактный CQ-формат отличается от собственно стандарта ISO 21287 (Festo ADN, SMC C55, AirTAC ACE) — в статье «ISO 21287: компактные пневмоцилиндры — совместимость и подбор».
CP96 и CP95 → профильные по ISO 15552
Профильные цилиндры SMC серий C96/CP96 и C95/CP95 — это шпильчатые (стяжные) цилиндры стандарта ISO 15552 (прежний ISO 6431 / VDMA 24562). Корпус стянут четырьмя шпильками по углам, монтаж — на лапах, фланцах MF1/MF2 или шарнире. Это рабочая лошадка длинноходовых линейных приводов: ход от 25 до 2000 мм, диаметры Ø32–320. WAALPC воспроизводит оба обозначения напрямую — есть серии CP96 (140 SKU, 2740–60 400 ₽) и CP95 (126 SKU, 4010–38 880 ₽).
Раскол на две серии не случаен: у SMC C95 и C96 отличаются присоединительные и амортизационные узлы, поэтому WAALPC держит их раздельно, чтобы посадка совпадала один в один. Если исходный список содержит артикулы вида CDQ… — это компакт (см. предыдущий раздел), а CP95/CP96/C95/C96 — профиль ISO 15552. Смешивать их нельзя: у профиля тяги и фланцы, у компакта резьбовые отверстия в торце. Для длинноходового профиля отдельно проверяют устойчивость штока — методика в статье о продольной устойчивости штока по формуле Эйлера.
CJ2 и CM2 → мини-цилиндр MAL по ISO 6432
Мини-цилиндры SMC CJ2 (Ø6–16) и CM2 (Ø20–40) — круглые цилиндры малого диаметра с резьбовым или фланцевым монтажом. Габаритно они близки к стандарту ISO 6432 на мини-цилиндры с гайкой на передней крышке. В каталоге WAALPC функциональный аналог этого класса — серия MAL: круглый мини-цилиндр из анодированного алюминия, 70 SKU, цена 670–3910 ₽. Ходовые позиции: MAL-20-25-CA — 1360 ₽, MAL-20-50-CA — 1570 ₽, MAL-25-25-CA — 1880 ₽, MAL-25-50-CA — 2100 ₽.
Почему категория здесь «функциональная», а не «со склада»: MAL выполнен по геометрии ISO 6432, тогда как SMC CJ2 и CM2 имеют собственную присоединительную систему (передний фланец, задний шарнир, набор крепежа под свои размеры). Задача — та же (короткий линейный привод малого диаметра), усилие и ход подбираются один в один, но крепёж переносится не всегда напрямую: под MAL берётся его штатный монтажный комплект. Если на оборудовании был CM2 с фланцем, заранее уточняется способ крепления — это и есть строка «функциональная замена» в коммерческом предложении. К ремонту мини-цилиндра также нужны уплотнения: в реестре есть ремкомплект MAL (113–244 ₽) и запчасти (564–5168 ₽).
SY → распределители YSY (4V — бюджет)
Пневмораспределители SMC серии SY — компактные электропневматические клапаны 5/2 и 5/3 для одиночного монтажа и сборки в пневмоострова. В каталоге WAALPC под них выделена специализированная серия YSY — совместимый аналог SMC SY по присоединению, типоразмеру и функции: YSY3xxx соответствует SY3000, YSY5xxx — SY5000, YSY7xxx — SY7000. Подбор идёт по номеру оригинала: SY5120 → YSY5120, SY3220 → YSY3220. Совпадают типоразмер корпуса, логика (5/2 моностабильный, бистабильный, 5/3 с центрами) и присоединение портов (M5, G1/8, G1/4). Всего в серии 54 SKU: исполнения 5/2 — 2651–2727 ₽, 5/3 — 4090–4166 ₽ со склада.
Что проверяют при замене SY: типоразмер (SY3000 → YSY3xxx с портами M5, SY5000 → YSY5xxx с G1/8, SY7000 → YSY7xxx с G1/4), логику и центр в исполнении 5/3, напряжение катушки (обычно 24 В DC) и способ монтажа — одиночный клапан на резьбе или секция пневмоострова SS5Y. Бюджетная альтернатива — семейство 4V: оно дешевле, но собрано в AirTAC-совместимом формате с другим присоединением и своим коллектором, поэтому под монтаж SMC SY требует переходника, а не выступает совместимым по присоединению аналогом. Полный разбор соответствия SY → YSY, расшифровка артикула и таблица типоразмеров — в статье про аналог SMC SY3000/SY5000 и серию YSY.
AC → блоки подготовки воздуха AC/AF/AR
Серия SMC AC — модульные блоки подготовки воздуха (ФРЛ): фильтр, регулятор давления и маслораспылитель, собираемые в единый узел. В каталоге WAALPC им соответствуют одноимённая серия AC (комбинированные блоки), а также отдельные модули AF (фильтр-влагоотделитель) и AR (регулятор давления). Совместимость — по функции и присоединению: типоразмер резьбы (G1/8–G1/2), пропускная способность и диапазон регулирования давления подбираются под магистраль.
При замене блока SMC AC проверяют: присоединительную резьбу входа/выхода, тонкость фильтрации (5 или 40 мкм), диапазон настройки регулятора и наличие манометра. Модульная сборка WAALPC собирается в той же последовательности «фильтр → регулятор → маслораспылитель», а кронштейны монтируются на свой крепёж. Габарит блока и межосевое расстояние портов сверяются по чертежу, если узел встраивается в готовую панель.
D-M9 → датчики положения D-M9
Бесконтактные датчики SMC серии D-M9 (герконовые D-M9B и электронные D-M9N/D-M9P) устанавливаются прямо в T-паз корпуса цилиндра и фиксируют крайние положения поршня по магнитному кольцу. WAALPC выпускает датчики совместимого формата D-M9 — они встают в тот же паз компактных CQ2/SDA и профильных CP95/CP96. Это одна из немногих позиций, где обозначение переносится напрямую: датчик D-M9 WAALPC клипсуется в паз без адаптера.
Что проверить: тип выхода (геркон с двумя проводами или транзистор NPN/PNP с тремя), напряжение (обычно 5–30 В DC), длину кабеля и ширину T-паза корпуса. Датчик работает только на цилиндре с магнитным поршнем — у складских CQ2 и SDA магнит в базовом исполнении встроен (суффиксы -CA/-P), у профильных CP95/CP96 наличие магнита указывается в артикуле.
Формула усилия и расчёт на реальном артикуле
Главный параметр, по которому проверяют пригодность аналога, — толкающее усилие. Оно зависит только от диаметра поршня и давления и не зависит от бренда и длины корпуса, поэтому усилие цилиндра SMC и его аналога WAALPC при одном диаметре совпадает. Формула — площадь поршня, умноженная на давление.
- F
- теоретическое усилие, Н
- p
- рабочее давление, МПа (6 бар = 0,6 МПа)
- D
- диаметр поршня, мм
Пример на реальном артикуле со склада — профильный CP96-32-25 (Ø32 мм, ход 25 мм, ISO 15552, 2740 ₽), которым закрывают SMC C96/CP96 того же типоразмера. При 6 бар: F = 0,6 × 3,14 × 32² / 4 = 0,6 × 804 мм² = 483 Н на прямом ходе. Около 10 % теоретического усилия уходит на трение уплотнений, а для динамичных циклов полезную нагрузку принимают не выше 70 % от теории — то есть CP96-32-25 уверенно толкает нагрузку порядка 300–340 Н. Ровно то же усилие даст SMC-оригинал того же диаметра: замена по усилию эквивалентна. Пересчитать под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
| Ø поршня | Площадь поршня | Усилие при 6 бар |
|---|---|---|
| Ø20 | 314 мм² | 188 Н |
| Ø25 | 491 мм² | 295 Н |
| Ø32 | 804 мм² | 483 Н |
| Ø40 | 1257 мм² | 754 Н |
| Ø50 | 1963 мм² | 1178 Н |
| Ø63 | 3117 мм² | 1870 Н |
| Ø80 | 5027 мм² | 3016 Н |
| Ø100 | 7854 мм² | 4712 Н |
Значения теоретические, без учёта трения, и одинаковы для компактного CQ2, профильного CP96 и мини-цилиндра MAL при равном диаметре — стандарт корпуса на силу не влияет, влияет только диаметр поршня и давление. Разница между классами — в ходе: у компакта CQ2 ход ограничен ~100 мм, у профиля CP96 доходит до 2000 мм, у мини MAL — до ~250 мм в младших диаметрах.
Чек-лист подбора аналога SMC
Замена любой позиции SMC на WAALPC — это сверка пяти параметров. Тип и стандарт определяют строку матрицы, остальное уточняется по артикулу оригинала.
-
1
Тип и стандарт по префиксу
CDQ/CQ — компакт формата CQ → CQ2. CP96/C96, CP95/C95 — профиль ISO 15552 → CP96/CP95. CJ2/CM2 — мини SMC → MAL (ISO 6432). SY — распределитель → YSY (4V — бюджет). AC — подготовка воздуха → AC/AF/AR.
-
2
Диаметр и ход из артикула
Цифры переходят напрямую: SMC CDQ2B32-25 → WAALPC CQ2-32-25. Нестандартный ход округляется до ближайшего большего из ряда серии.
-
3
Способ монтажа
У профиля — лапы, фланцы MF, шарнир; у компакта — резьбовые отверстия в торце или сквозные болты; у мини — гайка/фланец. Присоединительную карту менять без переделки нельзя.
-
4
Магнит и датчики
Если стояли датчики D-M9 — нужен магнитный поршень (у складских CQ2/SDA он в базе). Датчики D-M9 WAALPC переносятся в тот же T-паз.
-
5
Резьба штока и порта
Сверьте резьбу штока с ответной деталью и присоединение пневмопорта (M5, G1/8, G1/4). У компакта резьбовая часть штока короче профильной и критична для стыковки.
Формулировка «совместимый аналог по ISO» здесь точнее рекламного «стопроцентного соответствия»: тип, стандарт и усилие совпадают, а длину резьбовой части штока, координатную сетку монтажа и опции инженер CORNETA сверяет по чертежу конкретного оригинала перед отгрузкой.
Наличие и цены аналогов SMC
Компакт CQ2 (CDQ2)
665 SKU: CQ2, CQ2B, CQMB, CQSB. Формат CQ. CQ2-12-5 — 810 ₽
Профиль CP96 / CP95
266 SKU. ISO 15552. CP96-32-25 — 2740 ₽, CP95-32-25 — 4010 ₽
Мини MAL (CJ2 / CM2)
70 SKU. ISO 6432. MAL-20-25-CA — 1360 ₽. + ремкомплект от 113 ₽
Цилиндровые аналоги SMC — на складе в Москве, распределители YSY (4V — бюджетная альтернатива), блоки подготовки AC/AF/AR и датчики D-M9 подбираются под конкретный типоразмер. Все цилиндровые серии с ценами и наличием собраны в каталоге пневмоцилиндров WAALPC; отдельно доступны страницы серий — CQ2 под компакт SMC CDQ2 и MAL под мини CJ2/CM2. Сопутствующие принадлежности — наконечники, вилки, кронштейны — в разделе каталога пневмоцилиндров. Быстрый подбор замены по одному артикулу — через посадочную страницу подбора аналогов.
Часто задаваемые вопросы
Есть ли у WAALPC совместимый аналог компактного цилиндра SMC CDQ2
Да. Компакт SMC CDQ2 (CQ2) построен в фирменном CQ-формате SMC (это не стандарт ISO 21287), и в каталоге WAALPC ему соответствует семейство CQ2 из 665 SKU: базовая серия CQ2, исполнение со сквозным штоком CQ2B, усиленная CQMB и укороченная CQSB. Диаметр и ход переносятся из артикула напрямую, форму корпуса и способ монтажа (резьбовые отверстия в торце или сквозные болты) сверяют по тому, как оригинал стоял на машине. Цена от 810 ₽ за CQ2-12-5 со склада.
Чем WAALPC CP96 отличается от CP95 и что брать вместо SMC C96
Обе серии — профильные цилиндры одного стандарта ISO 15552, но с разной присоединительной и амортизационной базой, поэтому в каталоге они держатся раздельно. Под замену SMC C96/CP96 берут WAALPC CP96 (140 SKU, от 2740 ₽), под замену C95/CP95 — CP95 (126 SKU, от 4010 ₽). Обозначение оригинала переносится один в один, посадочные размеры сверяются по артикулу.
Какой аналог у мини-цилиндра SMC CJ2 или CM2
Функциональный аналог — круглый мини-цилиндр WAALPC MAL по стандарту ISO 6432, 70 SKU, цена от 670 ₽. Усилие и ход подбираются один в один, но крепёж отличается: SMC CJ2/CM2 имеют собственную монтажную систему, а MAL идёт со своим штатным комплектом (гайка, фланец, шарнир). Поэтому позиция классифицируется как функциональная замена — способ крепления уточняется по оборудованию.
Какой аналог у распределителя SMC SY
Совместимый аналог по присоединению — серия WAALPC YSY: YSY3xxx под SY3000, YSY5xxx под SY5000, YSY7xxx под SY7000. Подбор по номеру оригинала: SY5120 → YSY5120. Совпадают типоразмер, логика (5/2 моностабильный, бистабильный, 5/3 с центрами) и присоединение портов (M5, G1/8, G1/4). В серии 54 SKU: исполнения 5/2 — 2651–2727 ₽, 5/3 — 4090–4166 ₽ со склада. Семейство 4V — бюджетная альтернатива в AirTAC-совместимом формате, но у него другое присоединение и свой коллектор, поэтому под монтаж SMC SY нужен переходник.
Подходят ли датчики D-M9 к цилиндрам WAALPC
Да. WAALPC выпускает бесконтактные датчики формата D-M9, которые встают в T-паз корпуса компактных CQ2/SDA и профильных CP95/CP96 без адаптера. При подборе проверяют тип выхода (геркон с двумя проводами или транзистор NPN/PNP с тремя), напряжение 5–30 В DC и длину кабеля. Датчик работает только на цилиндре с магнитным поршнем — у складских CQ2 и SDA магнит встроен в базовом исполнении.
За сколько подбирается замена по списку артикулов SMC
Для типового списка на 10–100 позиций — 1 рабочий день. В ответ приходит таблица, где каждый артикул SMC разложен по пяти категориям: точное соответствие со склада, совместимый аналог по ISO, отгрузка от 2 недель, функциональная замена, не наш профиль. Перед отгрузкой каждая позиция сверяется по чертежу оригинала, а не подбирается «по картинке».
