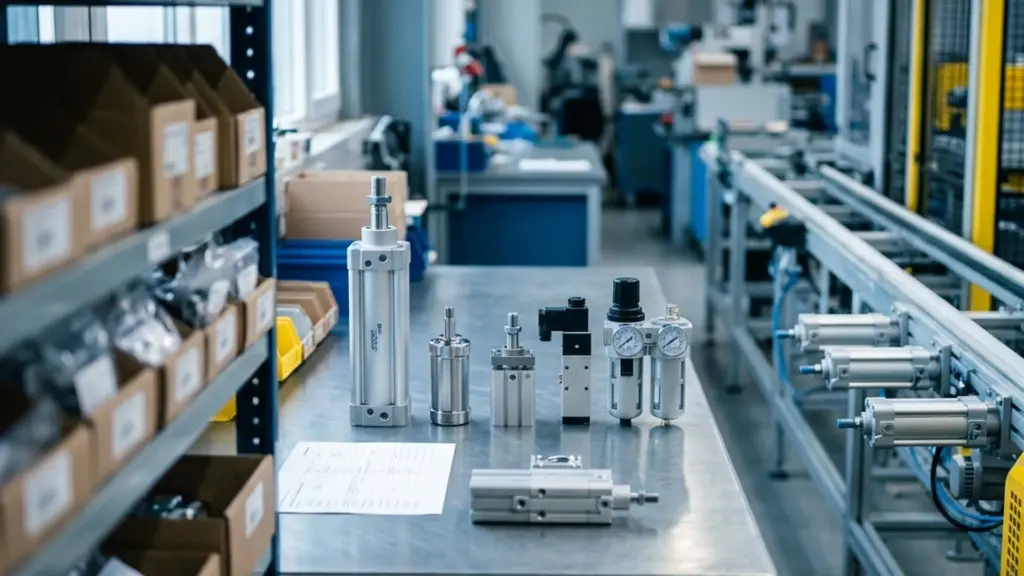

Аналоги Festo: матрица замены по сериям (DSBC, DSNU, ADN, ADVU, DGC, VUVS, CPE, MS)

С 2022 года поставки Festo в Российскую Федерацию ограничены, а официальные каналы дистрибуции свернуты. Для предприятий, чьи производственные линии спроектированы на компонентах немецкого производителя, это означает одну из двух стратегий: параллельный импорт по серой схеме (с непредсказуемыми сроками и наценкой 80-150%) либо переход на функциональные аналоги других производителей с сохранением монтажной совместимости по ISO.

Эта статья — справочная матрица соответствия по восьми ключевым сериям Festo: профильные пневмоцилиндры DSBC, миницилиндры DSNU, компактные ADN, направляющие DFM, бесштоковые DGC, распределители VUVS и CPE, блоки подготовки воздуха MS. Для каждой серии указаны функциональные аналоги WAALPC (Hangzhou Fuyang Waal Precision Machinery), SMC, AirTAC, Norgren — с привязкой к ISO-стандартам монтажа.

Материал ориентирован на инженеров-проектировщиков, технологов и снабженцев, перед которыми стоит задача замены конкретной позиции Festo без переделки механики оборудования.

Принцип построения матрицы аналогов

Подбор функционального аналога по сериям Festo строится на трёх критериях, ранжированных по приоритету:

1. Монтажная совместимость по ISO. Festo проектирует цилиндры и распределители в соответствии с международными стандартами: ISO 15552 (профильные с тягами), ISO 6432 (мини с круглым корпусом), ISO 21287 (компактные), ISO 5599 (распределители на плите), ISO 16030 (пневмофитинги). Если аналог соответствует тому же стандарту, монтажные размеры идентичны Festo: расстояния между крепежными отверстиями, проушинами, цапфами совпадают до миллиметра. Замена выполняется без переделки кронштейнов и базовых плит.
2. Функциональные характеристики. Диапазон рабочих давлений (обычно 0,5-10 бар), температурный диапазон (-10…+80 °C для стандартных серий, до +130 °C для высокотемпературных), демпфирование в конечных положениях, варианты исполнения (одностороннее/двустороннее, со штоком/бесштоковое).
3. Доступность артикула в РФ. Наличие на складе в Москве или прогнозируемый срок отгрузки от 2 недель при заказе у производителя. WAALPC выпускает основную номенклатуру в трёх параллельных линейках, что обеспечивает функциональное замещение 80-90% типового парка Festo на машиностроительных предприятиях.

В таблицах ниже приведены реальные коды артикулов. Полная совместимость по ISO не означает, что внутренняя конструкция (поршень, манжеты, демпфирующие узлы) идентична Festo — речь о монтажном замещении и сопоставимых рабочих параметрах. Для каждой замены КОРНЕТА проводит инженерный аудит подключений и режимов работы.

DSBC — профильные пневмоцилиндры ISO 15552

Серия Festo DSBC — профильный пневмоцилиндр двустороннего действия с самонастраивающимся пневматическим демпфированием PPS. Стандарт ISO 15552 (бывший ISO 6431, VDMA 24562) определяет посадочные размеры тяг, проушин, цапф и фланцев. Диапазон диаметров поршня: Ø32-Ø125 мм. Диапазон ходов: 25-2800 мм. Рабочее давление: 0,6-12 бар. Температура: -20…+80 °C.

DSBC — основа парка пневмопривода на конвейерных линиях, упаковочном оборудовании, прессах, манипуляторах. По нашим оценкам, на предприятиях пищевой и автомобильной промышленности DSBC занимает 40-60% всего парка пневмоцилиндров Festo.

Матрица соответствия DSBC

Festo DSBC	WAALPC SC	SMC CP96	AirTAC SAI	Стандарт
DSBC-32-25-PPVA-N3	SC-32-25	CP96SDB32-25C	SAI-32×25	ISO 15552
DSBC-50-100-PPVA-N3	SC-50-100	CP96SDB50-100C	SAI-50×100	ISO 15552
DSBC-63-200-PPVA-N3	SC-63-200	CP96SDB63-200C	SAI-63×200	ISO 15552
DSBC-80-500-PPVA-N3	SC-80-500	CP96SDB80-500C	SAI-80×500	ISO 15552
DSBC-100-250-PPVA-N3	SC-100-250	CP96SDB100-250C	SAI-100×250	ISO 15552
DSBC-125-400-PPVA-N3	SC-125-400	CP96SDB125-400C	SAI-125×400	ISO 15552

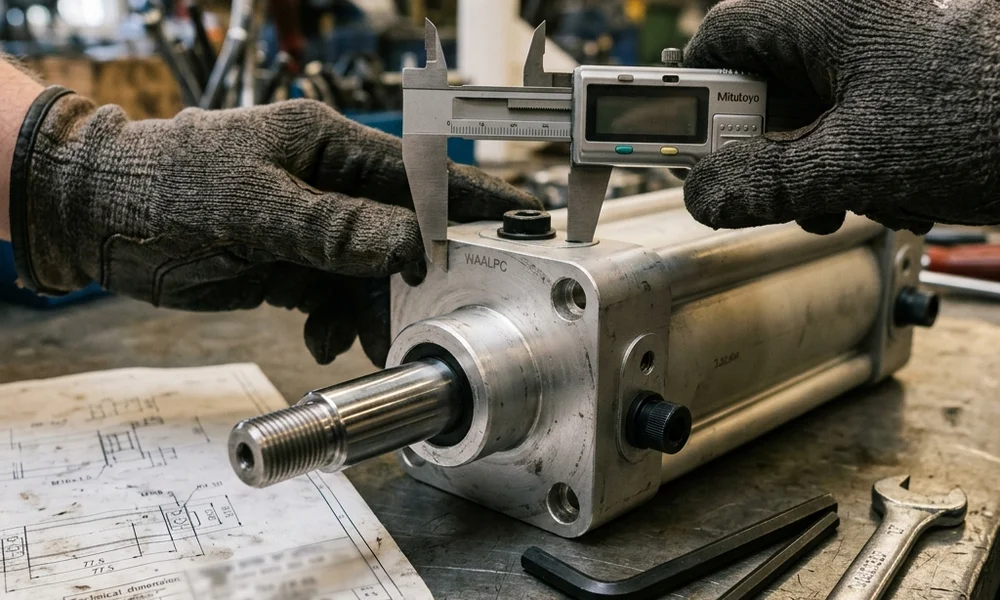

WAALPC SC — функциональный аналог DSBC с тем же межцентровым расстоянием тяг, теми же резьбами штока (M10×1,25 для Ø32, M16×1,5 для Ø50, M20×1,5 для Ø63 и т.д.), теми же присоединительными резьбами портов (G1/8, G1/4, G3/8 в зависимости от диаметра). Демпфирование — пневматическое регулируемое с обеих сторон.

Кейс 76 (декабрь 2025 — март 2026): для машиностроительного предприятия в Подмосковье КОРНЕТА закрыла замену 63 из 76 позиций Festo, в том числе 22 цилиндра серии DSBC. Сумма замены — 845 283 ₽ против ≈2,03 млн ₽ за оригинальный Festo по параллельному импорту, экономия в 2,4 раза (−58 %, −1,18 млн ₽) при сохранении ISO-монтажа.

DSNU — миницилиндры ISO 6432

Серия Festo DSNU — мини-цилиндры с круглым корпусом, стандарт ISO 6432. Диапазон диаметров: Ø8, Ø10, Ø12, Ø16, Ø20, Ø25 мм. Диапазон ходов: 10-500 мм. Применение: компактные сборочные узлы, прижимы, манипуляторы малого усилия, лабораторное оборудование.

ISO 6432 определяет диаметр корпуса (Ø для Ø10 — 10 мм без облицовки), внешнюю резьбу штока, длину резьбовой части, резьбу крепления (M8×1 для Ø8, M10×1 для Ø10 и Ø12, M12×1,25 для Ø16 и Ø20, M16×1,5 для Ø25).

Матрица соответствия DSNU

Festo DSNU	WAALPC MAL	SMC CDM2	AirTAC MA	Стандарт
DSNU-10-25-P-A	MAL-10-25	CDM2B10-25Z	MA-10×25	ISO 6432
DSNU-16-50-P-A	MAL-16-50	CDM2B16-50Z	MA-16×50	ISO 6432
DSNU-20-100-P-A	MAL-20-100	CDM2B20-100Z	MA-20×100	ISO 6432
DSNU-25-160-P-A	MAL-25-160	CDM2B25-160Z	MA-25×160	ISO 6432
DSNU-25-250-P-A	MAL-25-250	CDM2B25-250Z	MA-25×250	ISO 6432

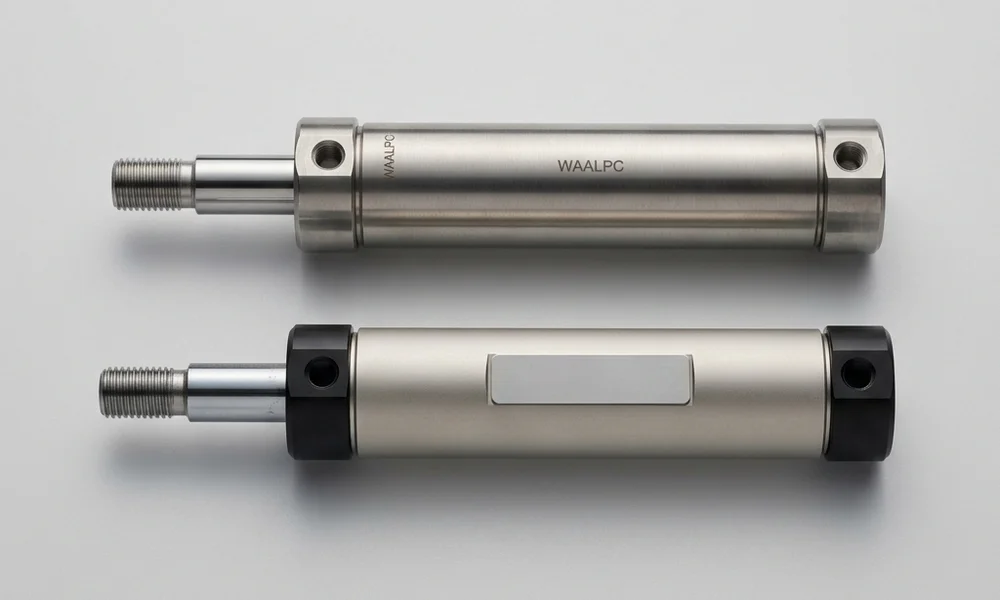

WAALPC MAL — миницилиндры из нержавеющей стали AISI 304 (корпус) и AISI 420 (шток), что повышает коррозионную стойкость по сравнению со стандартным DSNU (анодированный алюминий + хромированный шток). Для пищевых и фармацевтических производств это нередко означает не просто замену, а апгрейд по гигиеническим требованиям.

Резьбы крепления и резьбы штока соответствуют ISO 6432, что позволяет ставить MAL в проушины и кронштейны, спроектированные под DSNU, без какой-либо доработки.

ADN — компактные пневмоцилиндры ISO 21287

Серия Festo ADN — компактные пневмоцилиндры с длиной корпуса меньше, чем у профильных DSBC, что экономит до 30% монтажного пространства. Стандарт ISO 21287 (был AFNOR NF E 49-003). Диапазон диаметров: Ø12-Ø100 мм. Диапазон ходов: 5-500 мм. Рабочее давление: 0,6-10 бар.

Применение ADN: позиционирующие устройства в станках с ЧПУ, прижимы при сварке, манипуляторы рамочных конструкций, упаковочное оборудование, где требуется короткий цилиндр с большим усилием.

Матрица соответствия ADN

Festo ADN	WAALPC ACQ	SMC CQ2	AirTAC ACQ	Стандарт
ADN-20-10-A-P-A	ACQ-20-10	CDQ2B20-10D	ACQ-20×10	ISO 21287
ADN-32-25-A-P-A	ACQ-32-25	CDQ2B32-25D	ACQ-32×25	ISO 21287
ADN-50-50-A-P-A	ACQ-50-50	CDQ2B50-50D	ACQ-50×50	ISO 21287
ADN-63-100-A-P-A	ACQ-63-100	CDQ2B63-100D	ACQ-63×100	ISO 21287
ADN-80-50-A-P-A	ACQ-80-50	CDQ2B80-50D	ACQ-80×50	ISO 21287
ADN-100-100-A-P-A	ACQ-100-100	CDQ2B100-100D	ACQ-100×100	ISO 21287

Festo ADN — это серия по ISO 21287. А вот аналоги стоит понимать точнее: WAALPC ACQ повторяет распространённый компактный формат SMC CQ2, который близок к ISO 21287, но не идентичен ему — строго по ISO 21287 у SMC идёт отдельная серия C55. На практике присоединительные размеры ACQ и ADN во многих типоразмерах совпадают (квадратный корпус, крепёжные отверстия по углам, та же резьба штока), и замена ADN на ACQ обычно выполняется на штатное место. Но именно из-за того, что это формат CQ, а не «ISO 21287 вообще», точную посадку под конкретный ADN мы проверяем по артикулу до отгрузки.

По стоимости: оригинальный ADN-50-50-A-P-A в розничной сети РФ при параллельном импорте — ≈18 000-22 000 ₽, WAALPC ACQ-50-50 со склада Москва — ≈3 500-4 200 ₽ (×5 экономия при сопоставимых характеристиках).

DFM — компактные направляющие пневмоцилиндры

Серия Festo DFM — компактные цилиндры с направляющим штоком, защищающим от боковых нагрузок и проворота. По сути, это ADN + интегрированный направляющий узел (пара параллельных штоков). Применяется там, где на шток действует поперечная нагрузка: подъёмные платформы, отсекатели, манипуляторы захватов.

Диапазон диаметров: Ø12-Ø100 мм. Диапазон ходов: 10-300 мм. Особенность DFM — два параллельных штока, что исключает проворот рабочего органа и принимает поперечные нагрузки до 0,3-2 кН в зависимости от типоразмера.

Матрица соответствия DFM

Festo DFM	WAALPC TN	SMC CXSM	AirTAC TN	Тип
DFM-12-25-A-P-A	TN-12-25	CXSM10-25	TN-12×25	Двухштоковый
DFM-20-50-A-P-A	TN-20-50	CXSM20-50	TN-20×50	Двухштоковый
DFM-32-100-A-P-A	TN-32-100	CXSM32-100	TN-32×100	Двухштоковый
DFM-50-100-A-P-A	TN-50-100	CXSM50-100	TN-50×100	Двухштоковый
DFM-63-50-A-P-A	TN-63-50	CXSM63-50	TN-63×50	Двухштоковый

DFM не покрывается одним международным стандартом — у каждого производителя свои межосевые расстояния между параллельными штоками. WAALPC TN спроектирована под межцентровое расстояние Festo DFM, то есть кронштейн, рассчитанный под DFM-32-100, принимает TN-32-100 без переделки.

Если на оборудовании используется DFM старого исполнения (до 2010 года) с другим межосевым расстоянием — это уточняется по фото или чертежу. КОРНЕТА проводит инженерный аудит до отгрузки.

DGC — бесштоковые пневмоцилиндры с магнитной связью

Серия Festo DGC — бесштоковые цилиндры с магнитной или механической связью между поршнем и каретой. Применение: длинноходовые перемещения по линейным осям (упаковочные машины, манипуляторы Cartesian, паллетайзеры). Диапазон диаметров: Ø8-Ø80 мм. Диапазон ходов: до 8500 мм.

DGC — нишевая серия Festo с высокой долей оригинальных конструктивных решений: запатентованная система направляющих, интегрированные демпферы, варианты с встроенной измерительной линейкой. Поэтому функциональный аналог здесь подбирается осторожнее, чем для DSBC или ADN.

Матрица соответствия DGC

Festo DGC	WAALPC RMT	SMC MY1B	AirTAC RMT	Тип связи
DGC-25-500-G-P-A	RMT-25-500	MY1B25-500	RMT-25×500	Магнитная
DGC-32-800-G-P-A	RMT-32-800	MY1B32-800	RMT-32×800	Магнитная
DGC-40-1000-KF-P-A	RMT-40-1000	MY1H40-1000	RMT-40×1000	Механическая
DGC-50-1500-KF-P-A	RMT-50-1500	MY1H50-1500	RMT-50×1500	Механическая

Для бесштоковых цилиндров с большим ходом критично точное соответствие межцентрового расстояния торцевых креплений и габаритных размеров каретки. WAALPC RMT и SMC MY1 проектируются по единой методике и обычно совпадают с DGC по этим параметрам с допуском ±0,5 мм, что укладывается в монтажные допуски.

При замене DGC всегда требуется уточнение: тип связи (магнитная/механическая), наличие встроенных датчиков положения, тип демпфирования. Подбор без чертежа здесь невозможен.

VUVS — распределители ISO 5599-1

Серия Festo VUVS — индивидуальные пневмораспределители 5/2 и 5/3 на плите по стандарту ISO 5599-1. Применение: одиночные распределители в шкафах автоматики, на манипуляторах, в составе сборных пневмосхем. Диапазон типоразмеров: ISO 1 (G1/8), ISO 2 (G1/4), ISO 3 (G3/8). Расход воздуха: 700-2700 нл/мин.

ISO 5599-1 определяет плиту-носитель с фиксированными размерами и расположением каналов. Это позволяет ставить распределители плиточного формата от разных производителей на одну плиту без переделки. Заменить VUVS можно двумя путями: распределителем плиточного формата ISO 5599-1 (на ту же плиту) либо компактным резьбовым распределителем (4V/SY) для одиночного монтажа — выбор зависит от того, стоит ли в установке общая плита-носитель.

Матрица соответствия VUVS

Festo VUVS	WAALPC 4V	SMC SY	AirTAC 4V	Типоразмер
VUVS-L20-M52-AD-G18	4V210-08	SY5120-5LZD-01	4V210-08	ISO 1 (G1/8)
VUVS-L25-M52-AD-G14	4V310-10	SY7120-5LZD-02	4V310-10	ISO 2 (G1/4)
VUVS-L30-M52-AD-G38	4V410-15	SY9120-5LZD-03	4V410-15	ISO 3 (G3/8)
VUVS-L20-M32-AD-G18	4V230C-08	SY5320-5LZD-01	4V230C-08	ISO 1, 5/3 центром закрытый
VUVS-L20-M32-AD-G18	4V230E-08	SY5320-5LZE-01	4V230E-08	ISO 1, 5/3 центром открытый

Важно не перепутать формат: 4V WAALPC и SY SMC — компактные резьбовые распределители, они НЕ встают на плиту-носитель ISO 5599-1. Это функциональный аналог VUVS для одиночного монтажа: подключение по резьбе G1/8 / G1/4 / G3/8, та же схема 5/2 или 5/3, тот же диапазон расхода. Если же в установке стоит общая плита ISO 5599-1 на несколько распределителей — нужен распределитель плиточного формата ISO 5599-1, а не 4V.

Класс изоляции катушки: B (130 °C) у WAALPC 4V — стандартный промышленный уровень. Класс H (180 °C, выше) встречается у Festo в специсполнениях для повышенных температур; для типовых задач класса B достаточно. Напряжение питания катушки: AC 24V/110V/220V и DC 12V/24V — стандартный набор у всех трёх производителей.

CPE — компактные распределители для встраивания

Серия Festo CPE — компактные распределители 5/2 и 5/3 для индивидуального монтажа на плите-носителе или прямого подключения. Меньше VUVS, рассчитаны на встраивание в малогабаритные узлы автоматики. Расход: 240-1700 нл/мин.

В отличие от VUVS, CPE не покрывается ISO 5599-1 — у Festo собственная геометрия плиты. Поэтому функциональный аналог здесь подбирается по принципу: либо распределитель в том же миниатюрном корпусе с трубным подключением (без плиты), либо замена на стандартный VUVS-формат с переделкой подключения.

Матрица соответствия CPE

Festo CPE	WAALPC 4V	SMC SY	Тип подключения
CPE10-M1BH-5L-M5	4V110-M5	SY3120-5LZ-M5	Резьба M5
CPE14-M1BH-5L-1/8	4V210-06	SY5120-5LZ-06	Резьба G1/8
CPE18-M1H-5L-1/4	4V310-10	SY7120-5LZ-08	Резьба G1/4
CPE24-M1H-5L-3/8	4V410-15	SY9120-5LZ-10	Резьба G3/8

Для CPE10 с резьбовым подключением M5 функциональный аналог — WAALPC 4V110-M5 (минимальный типоразмер серии 4V с резьбой M5), для CPE14 — 4V210-06 с резьбой G1/8.

При замене CPE на 4V увеличиваются габариты корпуса (примерно на 15-25% по длине), что критично для шкафов с плотной компоновкой. Если место позволяет — замена выполняется в рабочем порядке; если нет — рассматривается параллельная схема с переделкой монтажной планки.

MS — блоки подготовки воздуха

Серия Festo MS — модульные блоки подготовки сжатого воздуха: фильтр-влагоотделитель, регулятор давления, маслораспылитель, фильтр-регулятор (FRL), запорно-предохранительный клапан. Стандарт исполнения связан с ISO 8573 (классы чистоты воздуха) и ISO 4414 (общие требования к пневмосистемам). Типоразмеры MS: MS4 (G1/4), MS6 (G3/8), MS9 (G1/2), MS12 (G3/4 и G1).

Применение MS: входные блоки на каждом производственном узле — компрессорная линия, отдельный станок, шкаф автоматики, мобильная установка. Парк MS на крупном предприятии обычно исчисляется десятками единиц.

Матрица соответствия MS

Festo MS	WAALPC AC/AW/AR	SMC AC	Тип	Резьба
MS4-LFR-1/4-D6-CRV	AW2000-02	AC20-02	Фильтр-регулятор	G1/4
MS6-LFR-3/8-D6-CRV	AW3000-03	AC30-03	Фильтр-регулятор	G3/8
MS6-LF-3/8-CUV	AF3000-03	AF30-03	Фильтр	G3/8
MS6-LR-3/8-D6	AR3000-03	AR30-03	Регулятор	G3/8
MS6-LOE-3/8	AL3000-03	AL30-03	Маслораспылитель	G3/8
MS9-LFR-1/2-D6	AW4000-04	AC40-04	Фильтр-регулятор	G1/2
MS12-LFR-3/4-D7	AW5000-06	AC50-06	Фильтр-регулятор	G3/4

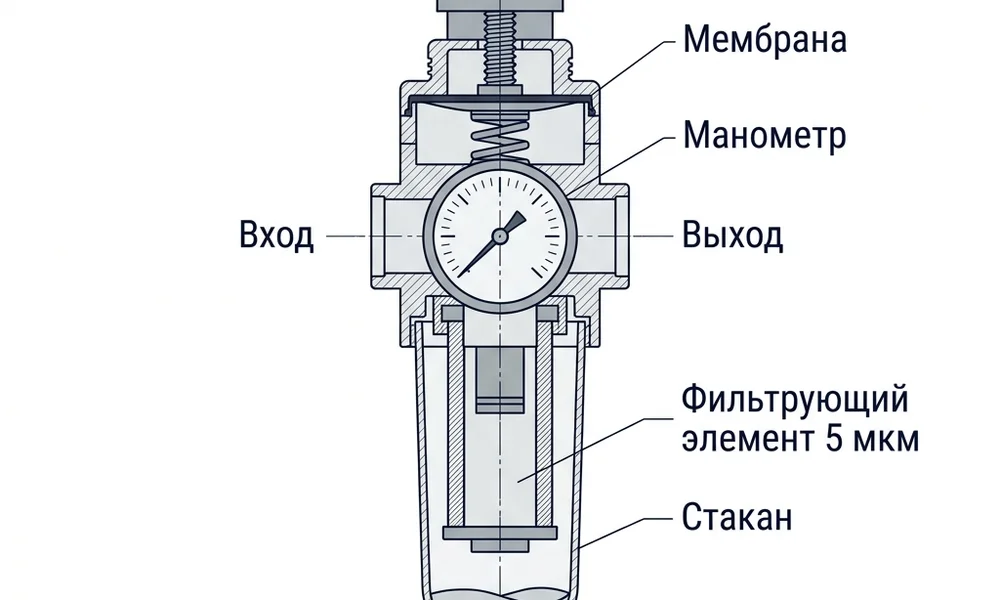

WAALPC AC/AW/AR/AL — функциональные аналоги MS с классом фильтрации 5 мкм (стандарт) или 0,01 мкм (исполнение с тонкой очисткой), диапазоном настройки регулятора 0,05-0,85 МПа, ручным или полуавтоматическим сливом конденсата.

При замене всего блока MS на сборку из отдельных компонентов AW/AF/AR/AL критично сохранить присоединительную резьбу и направление потока. Резьбы G1/4-G1 у WAALPC и SMC идентичны Festo. Габариты модульной сборки могут отличаться от MS на 10-20 мм по длине — для блоков на тесных монтажных рельсах это уточняется по чертежу до отгрузки.
