Коротко: Продольная устойчивость штока пневмоцилиндра — способность выдвинутого штока не выпучиться (не потерять прямолинейность) под осевой сжимающей нагрузкой. Критическую силу считают по формуле Эйлера Fкр = π²·E·I / (μ·L)², где E = 2·10⁵ Н/мм² (сталь), I = π·d⁴/64 — момент инерции сечения штока, L — длина расчётного участка между принятыми опорами, мм; приведённая длина равна μ·L. Ход сам по себе не определяет L; μ — коэффициент приведения длины. Рабочую нагрузку проверяют по Fраб ≤ Fкр/kзап; запас назначают по методике изготовителя и условиям работы. Ниже kзап = 2,5 используется только как учебное допущение.
Купить товары, упомянутые в статье
В каком СП искать формулу устойчивости? СП 16.13330.2017 «Стальные конструкции» относится к проектированию строительных стальных конструкций. Его нельзя автоматически переносить на шток пневмоцилиндра или считать заведомо более безопасной методикой. Для конкретного цилиндра используют данные изготовителя; формула Эйлера ниже описывает упругую устойчивость идеального стержня.
Когда проверять: при работе штока на сжатие проверяют допустимую нагрузку и ход по каталогу изготовителя. Универсального освобождения от проверки при ходах 150, 200 или 300 мм нет: результат зависит от диаметра, опор, давления и нагрузки.
| Схема крепления концов штока | μ | Влияние на Fкр |
|---|---|---|
| Жёсткая заделка с обоих концов | 0,5 | ×4 к базовому (макс. устойчивость) |
| Заделка задняя + шарнир передний | 0,7 | ×2 к базовому |
| Шарнир с обоих концов (базовый) | 1,0 | идеальная шарнирная схема |
| Консоль — свободный конец штока | 2,0 | ÷4 (самый опасный случай) |
Чем жёстче опоры, тем меньше μ и выше критическая сила. Если запаса не хватает — три решения: увеличить диаметр штока на ступень (Fкр ∝ d⁴), применить рассчитанный направляющий узел или поставить промежуточную опору штока.
Товары из статьи
Поставка всех позиций — 3–5 недель.
Учебный пример: стальной стержень диаметром 12 мм имеет расчётный участок L = 1500 мм, консольную схему μ = 2,0 и сжимающую силу 200 Н. При E = 200 ГПа формула Эйлера даёт F_кр ≈ 223 Н, фактический запас ≈ 1,12: выбранный учебный запас 2,5 не обеспечен. Это модель стержня; цилиндр для неё подбирают отдельно по каталогу. Ниже разбираем расчёт и решения, которые проверяют при недостатке устойчивости.
Содержание статьи (10 разделов)
- Как формула Эйлера применяется к штоку пневмоцилиндра?
- Что такое потеря устойчивости — какая физика у явления?
- Какой коэффициент приведения длины μ у разных креплений?
- Как диаметр штока и длина хода определяют максимальную нагрузку?
- Что делать, когда запаса устойчивости не хватает?
- Как выглядит пример расчёта для DSBC-50, ход 400 мм, консольное крепление?
- Какие типичные ошибки бывают при подборе цилиндра по устойчивости?
- Какие материалы пригодятся ещё?
- Как подобрать товар в каталоге?
- Какие вопросы чаще всего задают про устойчивость штока?
Как формула Эйлера применяется к штоку пневмоцилиндра?
Критическая сила потери устойчивости штока считается по формуле Эйлера: F_кр = π² × E × I / (μ × L)², где E — модуль упругости стали 200 ГПа (2 × 10⁵ Н/мм²), I — момент инерции круглого сечения штока (I = π × d⁴ / 64), μ — коэффициент приведения длины (от 0,5 для жёсткой заделки на обоих концах до 2,0 для консольного крепления), L — свободная длина штока в мм. Условие предварительной оценки: F_раб ≤ F_кр / k_зап. Коэффициент запаса берут из методики изготовителя; приведённое ниже значение 2,5 выбрано для учебного сравнения, а не как универсальная норма.
При сжимающей нагрузке сначала сверяют допустимый ход и нагрузку по диаграмме изготовителя. Длинный тонкий шток, эксцентриситет и податливые опоры требуют особого внимания, однако один порог хода не заменяет расчёт. Если запаса не хватает, рассматривают больший диаметр штока, направляющий узел или промежуточную опору; каждое изменение проверяют для новой расчётной схемы.

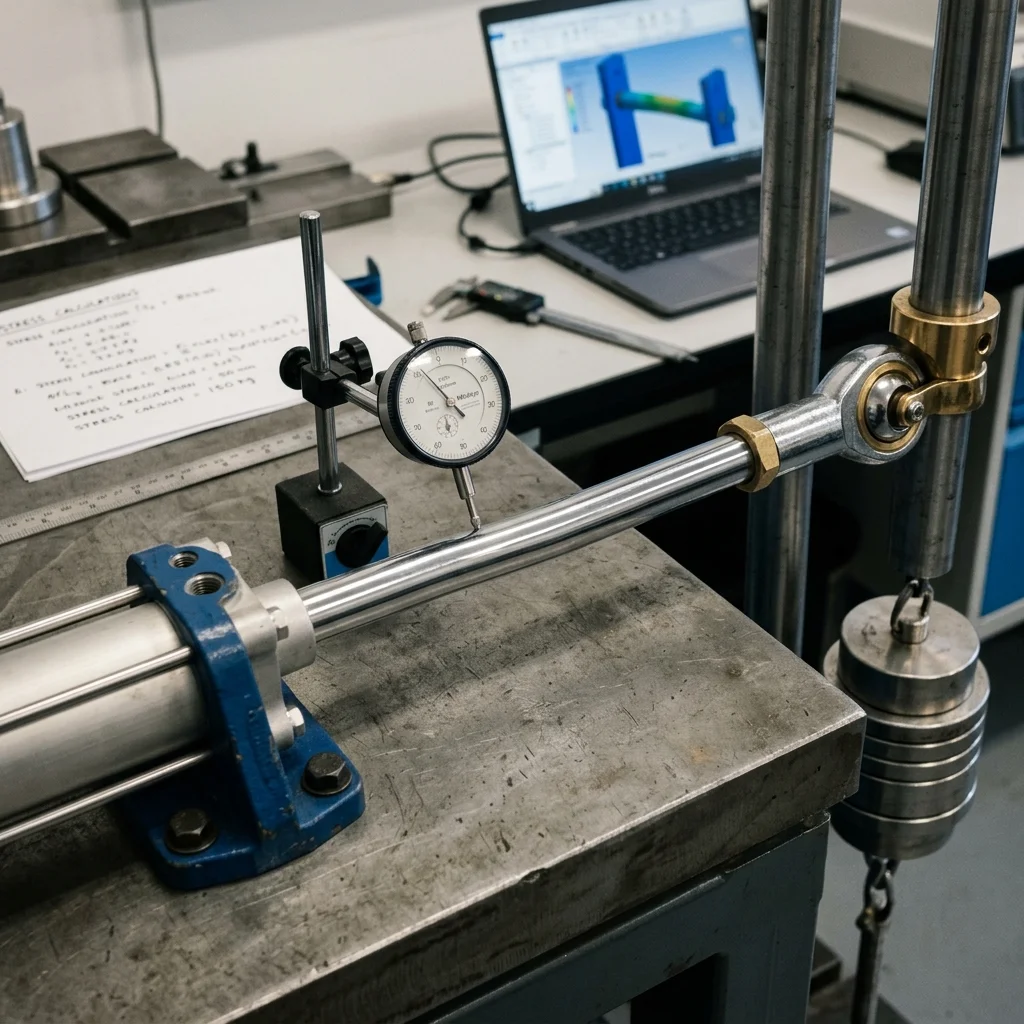

Что такое потеря устойчивости — какая физика у явления?

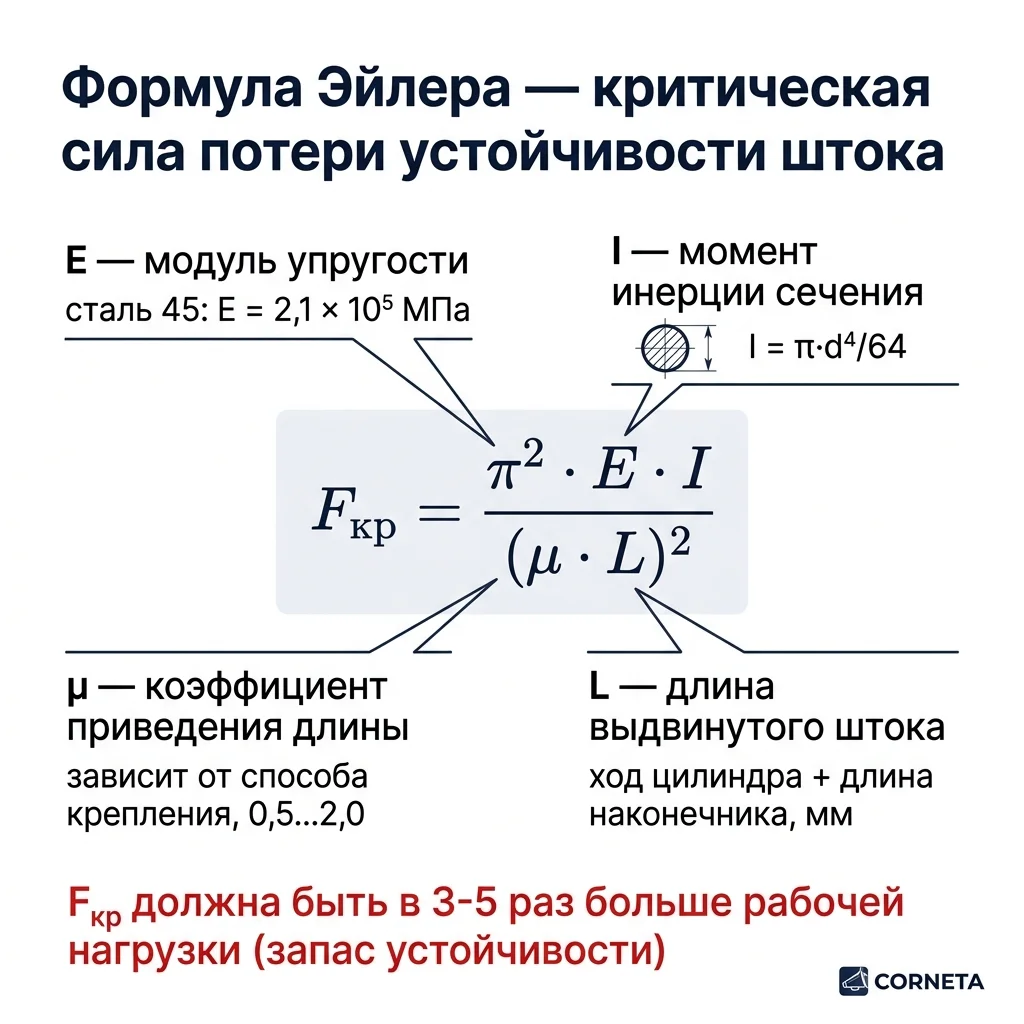

Формула Эйлера — критическая сила штока
- Fкр
- критическая сила потери устойчивости, Н
- E
- модуль упругости, в учебном примере E = 2 · 10⁵ Н/мм²
- I
- момент инерции круглого сечения штока, I = π · d⁴ / 64, мм⁴
- μ
- коэффициент приведения длины: 0,5 (заделка-заделка) … 2,0 (консоль)
- L
- длина расчётного участка между опорами; определяется по геометрии узла, мм
- kзап
- коэффициент запаса по методике изготовителя; 2,5 ниже — учебное допущение
В идеальной модели прямой стержень до критической нагрузки сохраняет прямолинейное равновесие; F_кр зависит от E, I, длины и опор. При потере устойчивости становится возможным боковое отклонение. Реальный шток имеет начальную кривизну и эксцентриситет, поэтому изгиб может нарастать ещё до идеального предела. Потеря устойчивости не означает обязательного мгновенного разрушения, но может вызвать остаточную деформацию, трение во втулке, повреждение уплотнений и заклинивание.
В формуле Эйлера ключевую роль играет квадрат длины в знаменателе: при удвоении длины L критическая сила падает в 4 раза. Поэтому шток 750 мм диаметром 12 мм держит на консоли F_кр ≈ 890 Н, а шток той же толщины 1500 мм — всего 220 Н. Удвоение именно расчётной длины при неизменных опорах даёт четырёхкратное падение F_кр. При переходе с DSBC-32-300 на DSBC-32-600 заново проверяют устойчивость; сам по себе удвоенный ход ещё не задаёт точное отношение расчётных длин. Подробно про выбор по основным параметрам — в материале как выбрать пневмоцилиндр, а про расчёт самого усилия — в статье расчёт усилия пневмоцилиндра.
Второй критический параметр — коэффициент приведения длины μ, который зависит от способа закрепления концов штока. Чем «жёстче» опоры, тем меньше μ и тем больше F_кр. Шарниры на обоих концах идеального стержня дают μ = 1,0. Две идеальные заделки дают μ = 0,5 и вчетверо большую F_кр при том же L, однако фланец корпуса сам по себе не обеспечивает заделку штока. Консольное крепление (μ = 2,0) — самое опасное, F_кр в 4 раза меньше базового. Консольная модель требует, чтобы один конец именно расчётного участка штока был заделан, а другой не имел поперечной опоры; крепление задней крышки не доказывает это условие автоматически.

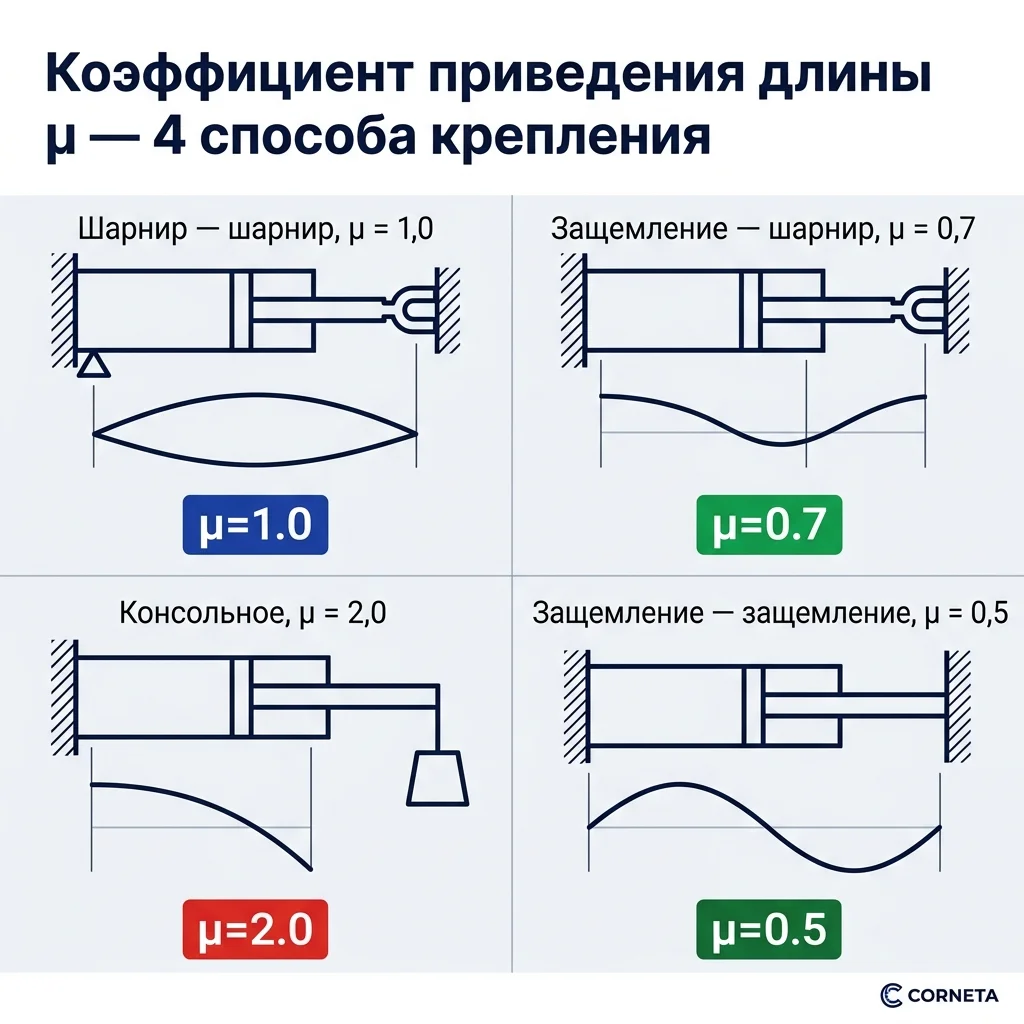

Какой коэффициент приведения длины μ у разных креплений?
Для идеального стержня рассматривают четыре основные схемы опор. ISO 15552 задаёт размеры цилиндров и креплений, а не универсальную таблицу μ для установленного узла. Тип кронштейна корпуса не определяет автоматически закрепление штока.
листайте таблицу вбок →
| Схема крепления | μ | Условия для расчётного участка | Где встречается |
|---|---|---|---|
| Шарнир на обоих концах | 1,0 | Поперечное смещение обоих концов исключено; поворот разрешён | Прессы, толкатели с поворотной нагрузкой |
| Заделка задняя + шарнир передний | 0,7 | Один конец без поворота и смещения; другой без смещения, с поворотом | Подъёмные механизмы, фиксаторы |
| Жёсткая заделка с обоих концов | 0,5 | Поперечные смещения и повороты обоих концов исключены | Прецизионные направляющие, координатные узлы |
| Консольное крепление (свободный шток) | 2,0 | Один конец заделан; второй свободен поперёк оси | Толкатели в воздух, манипуляторы Pick&Place |
На реальной машине учитывают повороты и поперечные перемещения опор в обеих плоскостях. Люфт не позволяет автоматически принять μ = 1,0: если второй конец свободен, такой выбор завысит устойчивость. Горизонтальная ориентация влияет на прогиб от веса, но сама по себе не задаёт μ. Расчётную схему выбирают по геометрии и жёсткости узла; для цилиндра сверяются с диаграммой изготовителя. Подробнее — специальные пневмоцилиндры.

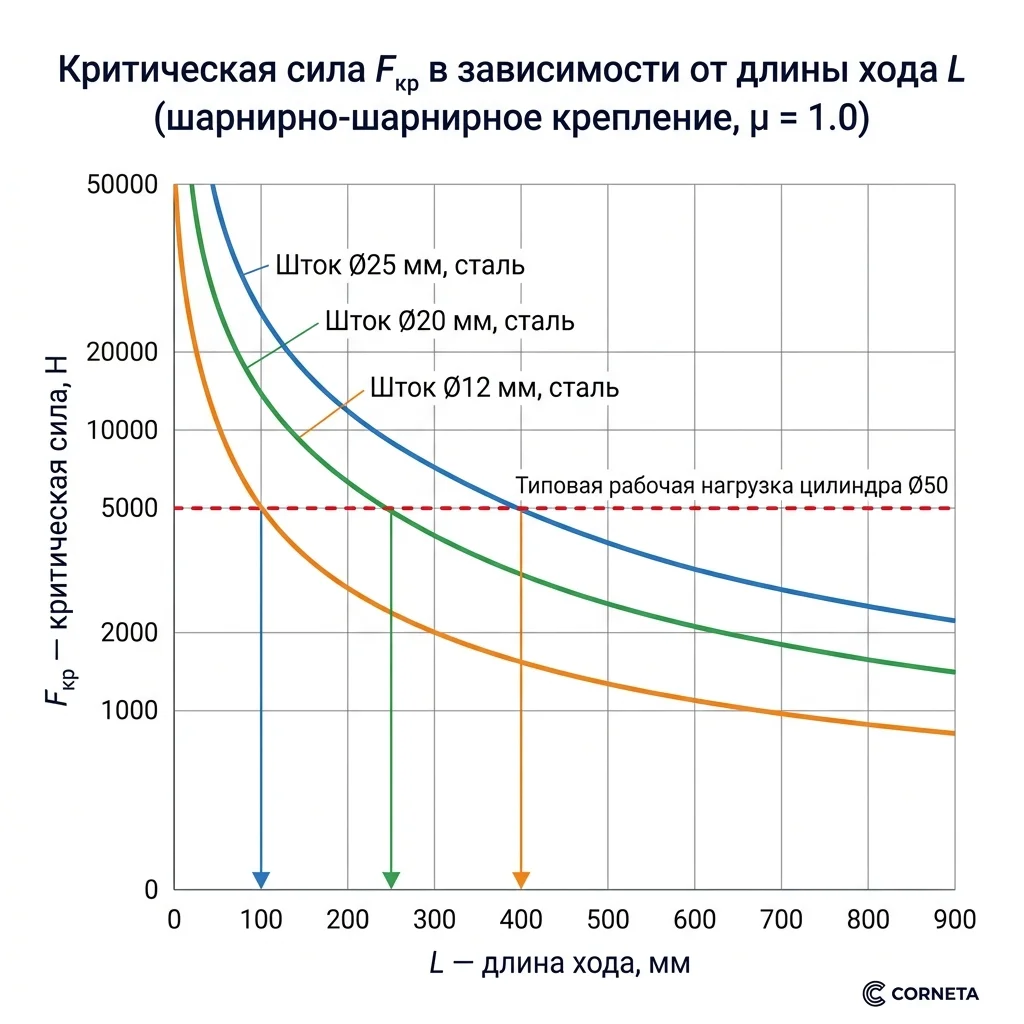

Как диаметр штока и длина хода определяют максимальную нагрузку?
Таблица ниже — учебное сравнение идеальных стальных стержней с диаметрами штоков серии WAALPC DSBC. При E = 200 ГПа вычислено F_Э/2,5; L — принятая длина участка, а не автоматически ход цилиндра. Эти числа не являются допустимыми нагрузками цилиндра. Формула Эйлера применима в упругой области: проверяют гибкость λ = μL/√(I/A) и критическое напряжение F_Э/A относительно предела пропорциональности материала. Для малой гибкости нужен другой расчёт; дополнительно ограничивают нагрузку усилие цилиндра, шток, резьба, крепления и направляющие.
листайте таблицу вбок →
| Цилиндр (D × d_штока) | L, мм | μ=1,0 (шарнир) | μ=0,7 | μ=0,5 (заделка) | μ=2,0 (консоль) |
|---|---|---|---|---|---|
| DSBC-32 (d=12 мм) | 300 | 8 930 Н | 18 220 Н | 35 720 Н | 2 230 Н |
| DSBC-32 (d=12 мм) | 500 | 3 215 Н | 6 560 Н | 12 860 Н | 804 Н |
| DSBC-40 (d=16 мм) | 300 | 28 220 Н | 57 600 Н | 112 890 Н | 7 056 Н |
| DSBC-40 (d=16 мм) | 500 | 10 160 Н | 20 740 Н | 40 640 Н | 2 540 Н |
| DSBC-50 (d=20 мм) | 400 | 38 760 Н | 79 100 Н | 155 030 Н | 9 690 Н |
| DSBC-50 (d=20 мм) | 600 | 17 230 Н | 35 160 Н | 68 900 Н | 4 306 Н |
| DSBC-63 (d=20 мм) | 500 | 24 800 Н | 50 620 Н | 99 220 Н | 6 200 Н |
| DSBC-80 (d=25 мм) | 600 | 42 060 Н | 85 830 Н | 168 220 Н | 10 510 Н |
Числа в таблице округлены. Даже выполнение F_раб ≤ F_Э/2,5 подтверждает лишь выбранное учебное условие при допустимости упругой модели. Большое табличное число не разрешает нагружать цилиндр до этого значения; окончательный подбор выполняют по каталогу и расчёту узла.
Калькулятор продольного изгиба штока
Введите диаметр штока, длину свободной части, способ крепления и осевую нагрузку — калькулятор покажет критическую силу F_кр, фактический запас k и рекомендацию по безопасности. Параметры упругой модели и материал сверяйте с паспортом штока; в примерах статьи E = 200 ГПа.
Что делать, когда запаса устойчивости не хватает?
Три инженерных пути решения проблемы недостаточной продольной устойчивости штока — каждый со своими плюсами, минусами и областью применения.
Решение 1. Промежуточная опора штока. Если опора действительно уменьшает приведённую длину μL вдвое, упругая F_кр растёт в 4 раза. Втулка, поставленная в геометрической середине, не гарантирует такой результат: проверяют жёсткость, закрепление, соосность и схему каждого участка во всём ходе. Тандемные цилиндры увеличивают усилие, но не образуют промежуточную опору автоматически.
Решение 2. Цилиндр с направляющими. Направляющие воспринимают боковые силы и моменты в пределах паспортных значений. Например, у WAALPC MGPM выходная плита связана с двумя направляющими; несущую способность проверяют по нагрузке, вылету и ходу. У DFM исполнение GF использует подшипники скольжения, KF — шариковые. Наличие направляющих не исключает потерю устойчивости и не даёт универсального прироста в десять раз. Такие цилиндры применяют в толкателях и манипуляторах после проверки нагрузок.
Решение 3. Увеличение диаметра штока. При неизменных E, L и μ критическая сила пропорциональна d⁴: увеличение диаметра на 25 % даёт множитель 2,44, на 50 % — 5,06. Исполнение с увеличенным штоком допустимо предлагать только после подтверждения изготовителем; доступность такого исполнения нужно подтвердить по каталогу поставщика. Можно подобрать больший диаметр цилиндра со штатным более толстым штоком, затем заново проверить усилие, размеры и монтаж.
Увеличение штока уменьшает усилие обратного хода. В условном цилиндре Ø32 кольцевая площадь со штоком Ø12 равна π·(32²−12²)/4 ≈ 691 мм², со штоком Ø20 — π·(32²−20²)/4 ≈ 490 мм². При одинаковом перепаде давления теоретическое обратное усилие уменьшается на 29,1 %. Эти размеры — расчётное сравнение, а не подтверждённое исполнение WAALPC Ø32 со штоком Ø20.
листайте таблицу вбок →
| Решение | Прирост устойчивости | Доплата | Когда применять |
|---|---|---|---|
| Увеличенный шток | ×2,44 при +25 % d; ×5,06 при +50 % d | Определяется исполнением | Обратный ход без нагрузки |
| Промежуточная опора штока | ×4 только при уменьшении μL вдвое | заметная | Высокое усилие + длинный ход |
| Направляющий цилиндр | По допустимым силам и моментам серии | наибольшая | Боковые силы, прецизионность |
Как выглядит пример расчёта для DSBC-50, ход 400 мм, консольное крепление?
Исходные данные: пневмоцилиндр DSBC-50-400 на горизонтальном толкателе сортировочного автомата. Задняя крышка зафиксирована лапами MS1, передний конец штока свободно толкает каретку через тягу без поперечной опоры. Рабочее давление 6 бар, осевая нагрузка на штоке 800 Н (направление от штока к каретке — сжатие штока). Диаметр штока стандартный d = 20 мм. Для учебного расчёта отдельно примем L = 400 мм и μ = 2,0. Это условная модель стержня: для установленного цилиндра L определяют по чертежу, с учётом выступа штока, наконечника, опор и положения поршня, а не только по ходу 400 мм.
Шаг 1. Момент инерции круглого сечения штока: I = π × d⁴ / 64 = 3,1416 × 20⁴ / 64 = 7 854 мм⁴. Шаг 2. Коэффициент приведения длины для консольного крепления: μ = 2,0. Шаг 3. Расчётная длина: L_расч = μ × L = 2,0 × 400 = 800 мм. Шаг 4. Критическая сила по Эйлеру в форме с μ: F_кр = π² × E × I / (μ × L)² = 9,87 × 2 × 10⁵ × 7 854 / 800² = 9,87 × 200 000 × 7 854 / 640 000 = 24 220 Н.
Пересчёт с неокруглённым π: I ≈ 7 853,98 мм⁴, F_кр ≈ 24 223,65 Н, F_кр/2,5 ≈ 9 689,46 Н. Поэтому округлённые 24 220 и 9 690 Н арифметически согласованы с учебной таблицей. Это расчёт идеального участка штока, а не паспортная нагрузка DSBC-50-400-PPV-A.
Итог расчёта. В принятой модели d = 20 мм, L = 400 мм, μ = 2,0 при нагрузке 800 Н получен k_факт ≈ 30,3. При 6 бар теоретическое выдвигающее усилие цилиндра Ø50 составляет π·50²/4·0,6 ≈ 1 178 Н; при упоре шток может воспринимать это усилие, а не только сопротивление перемещению 800 Н. Для реального узла дополнительно проверяют наибольшее давление, пиковые нагрузки, опоры, резьбу, поперечный изгиб и паспортный ход. Вывод о безопасности машины или об отсутствии доработок по одному примеру сделать нельзя.
Какие типичные ошибки бывают при подборе цилиндра по устойчивости?
- Не учли закрепление расчётного участка. У идеальной консоли μ = 2,0, у стержня с двумя шарнирами μ = 1,0; при одинаковой L разница в F_кр четырёхкратная. Лапы корпуса не позволяют выбрать одну из этих схем без анализа опор штока.
- Приравняли расчётную длину к ходу. L зависит от положения и жёсткости опор, выступа штока и наконечника. Для подвижного крепления проверяют весь сжатый узел по методике изготовителя. Обычно наиболее неблагоприятно полное выдвижение, но автоматически освобождать втянутое положение от проверки нельзя.
- Приняли критическую силу за допустимую. F_кр — предел идеальной модели, а не рабочая нагрузка. Запас и дополнительные проверки задаёт методика изготовителя; при ударах отдельно определяют пиковую силу и эксцентриситет.
- Не учли поперечный изгиб от веса. Вес горизонтального штока и нагрузки вызывает прогиб; оценивают эксцентриситет, боковые силы и начальную кривизну. Универсальной границы 400 мм и добавки 20 % к осевой силе нет.
- Назначили μ только по кронштейну корпуса. Для μ = 0,5 нужно обосновать запрет поперечных перемещений и поворотов обоих концов расчётного участка. Фланец и каретка сами по себе этого не доказывают; учитывают жёсткость и зазоры всего узла.
- Не проверили торможение в конце хода. Инерционные нагрузки могут превысить статическую оценку. Пневматическое демпфирование или внешний амортизатор подбирают по энергии, скорости, массе и допустимой пиковой силе; сам факт их установки не подтверждает устойчивость.
- Поставили DSBC-32 с ходом 800 мм для горизонтального толкателя. Если для учебной модели принять d = 12 мм и L = 800 мм, при μ=1,0 получится F_кр ≈ 3 140 Н, при μ=2,0 — ≈ 785 Н, а F_кр/2,5 ≈ 314 Н. Для установленного цилиндра расчётную длину и требуемый запас проверяют отдельно. Для тонкого штока на длинном ходе с боковой консолью этого часто не хватает. Вариант: больший диаметр штока или рассчитанный направляющий узел. У штатных DSBC-50 и DSBC-63 шток одинаковый, Ø20 мм; переход 50 → 63 сам по себе не увеличивает устойчивость при тех же L и μ.
Скорость толкателя настраивают дросселем с обратным клапаном WAALPC AS, от 180 ₽. Исполнение и направление регулирования подбирают под схему; устойчивость проверяют при наибольшей возможной сжимающей силе, включая остановку штока.
Для подвода воздуха в ограниченном пространстве применяют угловой цанговый фитинг WAALPC PH, от 65 ₽. Резьбу и диаметр трубки подбирают к порту цилиндра и расходу.
На выхлопной линии распределителя шум уменьшает глушитель WAALPC PSL, от 30 ₽. Его пропускную способность учитывают при настройке скорости и торможения.
Подобрать по теме
Какие материалы пригодятся ещё?
- После расчёта Эйлера: какой тип демпфирования цилиндра выбрать
- Расчёт усилия пневмоцилиндра
- Как выбрать пневмоцилиндр
- Специальные пневмоцилиндры — тандем, направляющий, плунжерный
- Диагностика отказа электромагнитного клапана
- Перепады давления в пневмосистеме
- Калькулятор усилия и устойчивости штока
- Каталог пневмоцилиндров ISO 15552
- Монтажные кронштейны для пневмоцилиндров
Как подобрать товар в каталоге?
листайте таблицу вбок →
| Артикул | Назначение | Цена, ₽ | Где применять |
|---|---|---|---|
| DSBC-50-400 | Цилиндр Ø50 ход 400 мм | 9 940 ₽ | Толкатели, сортировка, шарнирное крепление |
| DFM-GF-32-200-PPV-A | Цилиндр с направляющими скольжения, Ø32, ход 200 мм; в нашем каталоге на 08.11.2026 Ø32 — до 200 мм | 21 640 ₽ | Толкатели и фиксаторы; силы и моменты — по паспорту |
| Промежуточная опора штока | Отдельная направляющая опора по расчёту машины; тандем сам по себе опору не образует | под запрос | Высокое усилие при длинном ходе |
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-800, DSBC-100-25.
Какие вопросы чаще всего задают про устойчивость штока?
С какой длины хода нужно считать продольную устойчивость штока?
Единого порога хода нет. При сжатии проверяют сочетание нагрузки, диаметра штока, расчётной длины и крепления по данным изготовителя. Короткий ход и нагрузка ниже половины номинального усилия сами по себе не подтверждают устойчивость.
Какой коэффициент запаса принять для расчёта устойчивости?
Коэффициент запаса выбирают по методике изготовителя и режиму работы. Число 2,5 в таблице — учебное допущение. Удары и вибрации требуют расчёта пиковых нагрузок: назначить им универсальный запас 4,0 недостаточно.
Что выбрать: промежуточная опора или направляющий цилиндр?
Промежуточная опора уменьшает расчётный пролёт при достаточной жёсткости. Цилиндр с направляющими воспринимает боковые силы и моменты в пределах паспорта. У обоих вариантов проверяют ход, соосность и допустимые нагрузки.
Можно ли поставить опору штока в средней точке?
Можно по расчёту узла. Рост F_кр в 4 раза получается только при уменьшении приведённой длины μL вдвое и сохранении применимости упругой модели. Для втулки проверяют жёсткость, соосность, трение и работу на всём ходе; универсального снижения скорости и ресурса в циклах нет.
Какой модуль упругости использовать в формуле Эйлера?
В учебных расчётах этой статьи принято E = 200 ГПа = 200 000 Н/мм². Для реального штока берут модуль упругости материала из паспорта при рабочей температуре; нержавеющая сталь и алюминий требуют своих значений. При неизменных геометрии и опорах F_кр изменяется пропорционально E. Марку стали или доступность алюминиевого штока по этому примеру определить нельзя.
Учитывается ли собственный вес штока при горизонтальном применении?
Да. Вес горизонтального штока и присоединённой нагрузки вызывает поперечный изгиб, который зависит от пролёта и опор. Формула Эйлера для прямого стержня отдельно этот прогиб не учитывает; его проверяют как начальную кривизну или внецентренное сжатие. Заменять его универсальной добавкой 20 % к осевой силе нельзя.
Нужен цилиндр с ходом, которого нет в каталоге? Смотрите — нестандартный ход пневмоцилиндра: когда он обязателен.
Связанные расчёты: калькулятор усилия пневмоцилиндра, расчёт Kv/Cv распределителя, обследование утечек.
Источники расчётной модели: MIT, упругая устойчивость и коэффициенты длины, раздел 5; Festo, допустимая нагрузка и ход, раздел Buckling Load. Исполнения WAALPC сверены с каталогом Selection Manual 2025, раздел DFM, и составом каталога corneta.tech на 08.11.2026.
