Norgren IMI — подбор актуальной замены: R64, B64, F64, RA/RM

После того как Norgren (входит в группу IMI Precision Engineering) ограничил прямые поставки в Россию, инженеры столкнулись с типичной задачей: оборудование стоит, в спецификации значится R64G-3GK-RMN или цилиндр RA/8050/M/250, а заказать оригинал у дистрибьютора нельзя. Эта статья — справочник по подбору функционального аналога Norgren IMI по ключевым семействам: блоки подготовки воздуха R64 (регуляторы давления), B64 (фильтры-регуляторы), F64 (фильтры) и пневмоцилиндры серий RA и RM.

Все рекомендации построены на одном принципе: совместимость по соответствующему стандарту ISO. Если ваш Norgren R64 имеет присоединение G1/2 и диапазон регулировки 0–8 бар, то корректный аналог — это любой регулятор того же класса с тем же присоединением и не худшей характеристикой расхода. Бренд, который написан на корпусе, вторичен — первичны ISO 8573 (качество воздуха), ISO 6432 (мини-цилиндры), ISO 15552 (профильные цилиндры) и присоединительные размеры.

Что входит в линейку Norgren IMI

Norgren исторически делит каталог на несколько крупных блоков, и большинство запросов «norgren аналог» приходится на четыре из них:

• Серия 64 (Excelon) — модульная подготовка воздуха: фильтры F64, регуляторы R64, фильтры-регуляторы B64, лубрикаторы L64, комбинированные блоки FRL. Присоединения G1/4 — G1/2, расход до ~6000 л/мин в максимальном типоразмере. Заменяет конкурентные модули Festo MS-серии и SMC AC.
• Пневмоцилиндры RA/RM — RA это профильные цилиндры по ISO 15552 (Ø32–320 мм, ход до 1000 мм и более), RM — мини-цилиндры с круглым корпусом по ISO 6432 (Ø8–25 мм). По геометрии RA совпадают с DSBC Festo и CP96 SMC, RM — с DSNU Festo и CD85 SMC.
• Распределители V60/V61, M/50 — пневмораспределители 5/2 и 5/3 с электропневматическим управлением, монтаж на плиту по ISO 5599-1.
• Фитинги и трубки — серия Pneufit, цанговые фитинги для трубок 4–12 мм.

В рамках этой статьи разбираем подготовку воздуха и цилиндры — именно по ним приходит большинство писем «нужен аналог Norgren».

R64 — регуляторы давления: подбор аналога

Серия R64 (часть линейки Excelon) — это базовый модульный регулятор давления с механизмом сброса избыточного давления (relieving type). Типичная маркировка выглядит как R64G-3GK-RMN, где после R64 идёт код типоразмера присоединения (G = G3/8), затем код диапазона регулировки и опции.

Norgren R64	Присоединение	Диапазон, бар	WAALPC (склад Москва)
R64G-2GK-RMN	G1/4	0–8	AR2000-02
R64G-3GK-RMN	G3/8	0–8	AR3000-03
R64G-4GK-RMN	G1/2	0–8	AR4000-04

Что важно при подборе аналога R64

1. Присоединение — G1/4, G3/8 или G1/2. Это первое, что фиксируется.
2. Диапазон регулировки — стандартные исполнения: 0,5–4 бар, 0,5–8 бар, 0,5–10 бар. Норма для промышленной сети — 0,5–8 бар.
3. Расход — для R64 типоразмера G1/2 заявлено около 4500–6000 нл/мин при перепаде 1 бар. Для аналога ищем не меньше.
4. Тип сброса — relieving (стандарт) или non-relieving. Для большинства задач нужен сброс.
5. Манометр — встроенный или под отдельный заказ. По ISO/DIN — резьба G1/8 или G1/4.

Таблица соответствия Norgren R64 — функциональные аналоги

Norgren R64 (типоразмер)	Присоединение	Диапазон, бар	Festo MS-серия	SMC AR	WAALPC (склад Москва)
R64G-2GK-RMN	G1/4	0,5–8	MS4-LR-1/4	AR2000-02	AR2000-02
R64G-3GK-RMN	G3/8	0,5–8	MS6-LR-3/8	AR3000-03	AR3000-03
R64G-4GK-RMN	G1/2	0,5–8	MS6-LR-1/2	AR4000-04	AR4000-04
R64R-2AK-RLN	G1/4	0,5–4	MS4-LR-1/4-D6	AR2000-02BG	AR2000-02

В колонке WAALPC указаны коды модулей в формате SMC AR — наш собственный завод выпускает блоки подготовки воздуха в этом формате как функциональный аналог. Конструктивно они совместимы с другими модулями серии (фильтры AF, фильтры-регуляторы AW, лубрикаторы AL), что позволяет собирать гибкие FRL-сборки без переходников.

Обоснование совместимости по ISO

ISO 8573 не нормирует геометрию модулей подготовки воздуха, но фиксирует классы качества воздуха (по содержанию частиц, влаги и масла). Если Norgren F64 в вашей системе обеспечивает класс 5:4:3, то его аналог должен обеспечивать тот же или лучший класс. На практике это означает: фильтр 5 мкм можно заменить только фильтром 5 мкм или 1 мкм, но не 40 мкм.

Геометрия модулей (расстояние между центрами при стыковке) у Norgren, Festo MS-серии и SMC AC/AR различается. Это значит, что смешивать модули разных производителей в одной сборке нельзя — нужно менять либо весь FRL-блок целиком, либо отдельные модули с переходными планками. WAALPC выпускает переходники между Norgren-форматом и SMC-форматом для случаев частичной замены.

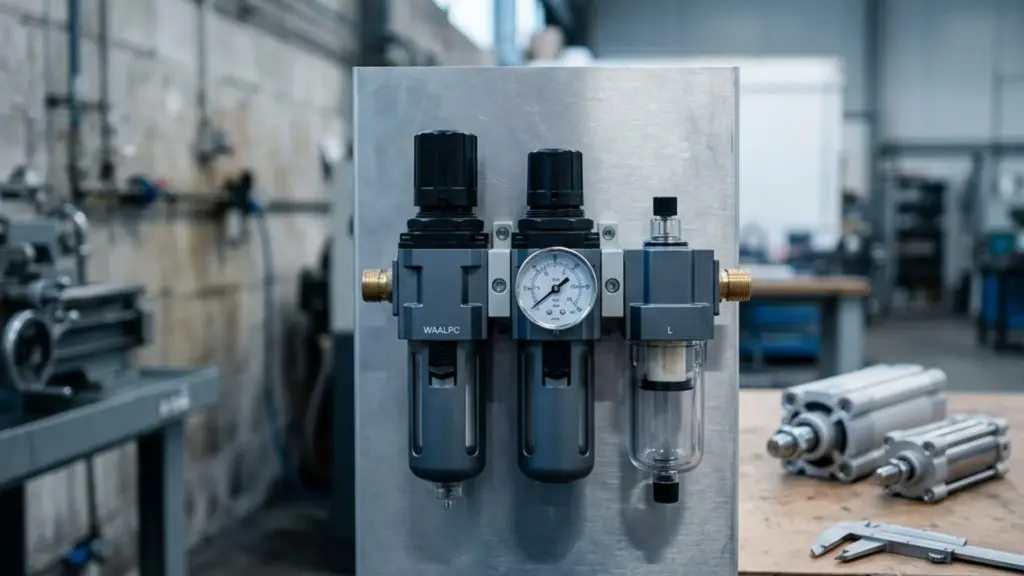

B64 — фильтры-регуляторы: подбор аналога

Серия B64 (B64G) — это фильтр-регулятор: фильтр и регулятор давления, объединённые в одном корпусе того же типоразмерного ряда, что и фильтры F64 и регуляторы R64. Экономит место в сборке: вместо двух модулей (F + R) ставится один. Маслораспылитель (лубрикатор) в линейке Excelon — это отдельная серия L64, не путать с B64.

Что важно при подборе аналога B64

1. Присоединение — G1/4, G3/8, G1/2.
2. Степень фильтрации — встроенный элемент, обычно 5 мкм (как у фильтра F64); опции 25 и 40 мкм.
3. Диапазон регулировки — как у регулятора R64: 0,5–8 бар стандарт, есть 0,5–4 и 0,5–10.
4. Тип слива конденсата — ручной, полуавтоматический или автоматический (фильтр-регулятор имеет чашу с конденсатом).
5. Манометр — встроенный или отдельный.

Таблица соответствия Norgren B64 — функциональные аналоги

Norgren B64 (фильтр-регулятор)	Присоединение	Фильтрация	Festo MS-серия	SMC AW	WAALPC (склад Москва)
B64G-2GK-AD1-RMN	G1/4	5 мкм	MS4-LFR-1/4	AW2000-02	AW2000-02
B64G-3GK-AD1-RMN	G3/8	5 мкм	MS6-LFR-3/8	AW3000-03	AW3000-03
B64G-4GK-AD1-RMN	G1/2	5 мкм	MS6-LFR-1/2	AW4000-04	AW4000-04

Когда вместо B64 нужен ещё и лубрикатор

В современных пневмосистемах лубрикатор (серия L64 у Norgren) всё чаще исключают из схемы. Современные цилиндры (включая Norgren RA/RM последних поколений и DSBC Festo) имеют пожизненную заводскую смазку и не требуют дополнительного масла из линии. Более того, попадание масла в линию ухудшает работу пропорциональных распределителей и осушителей.

Если вы делаете замену старого комплекта подготовки воздуха Norgren на новый и сомневаетесь, нужен ли лубрикатор — в 80% случаев достаточно фильтра-регулятора B64 (то есть FR-функции в одном корпусе), без отдельной масёнки L64. Это упрощает обслуживание и снижает стоимость комплекта.

F64 — фильтры: подбор аналога

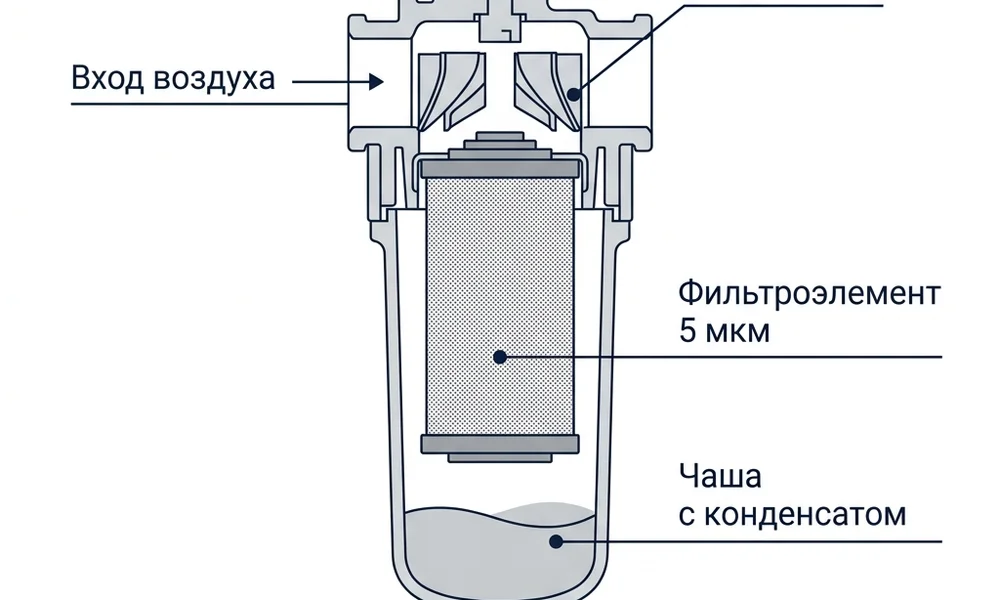

Серия F64 — это фильтр-влагоотделитель того же ряда. Базовый фильтроэлемент — 40 мкм; для более тонкой очистки заказывают элементы 25 или 5 мкм. Для микрофильтрации Norgren использует серию F74 (1 мкм) и коалесцентные фильтры F73C.

Что важно при подборе аналога F64

1. Степень фильтрации — 40 мкм (базовый), 25 мкм, 5 мкм. Грейд элемента задаётся отдельной позицией в коде артикула, проверяется по шильдику. Это критично: грубый фильтр не заменяет тонкий.
2. Тип слива конденсата — ручной (manual), полуавтоматический (semi-auto, открывается при падении давления ниже 0,5 бар), автоматический (auto float, по поплавку).
3. Объём чаши — связан с типоразмером.
4. Материал чаши — поликарбонат (стандарт) или металл с уровнемером (для агрессивных сред или повышенного давления).

Таблица соответствия Norgren F64 — функциональные аналоги

Norgren F64	Присоединение	Фильтрация	Festo MS-серия	SMC AF	WAALPC (склад Москва)
F64G-2AN-AD1	G1/4	5 мкм	MS4-LF-1/4	AF2000-02	AF2000-02
F64G-3AN-AD1	G3/8	5 мкм	MS6-LF-3/8	AF3000-03	AF3000-03
F64G-4AN-AD1	G1/2	5 мкм	MS6-LF-1/2	AF4000-04	AF4000-04
F64C-2AN-AD1	G1/4	40 мкм	MS4-LF-1/4-D6	AF2000-02C	AF2000-02

Если ваше оборудование критично к содержанию масла (пневматические приводы пищевой промышленности, лакокрасочное производство), F64 недостаточно — нужен коалесцентный фильтр (Norgren F73C, SMC AFM/AFD, WAALPC AFM/AFD). По ISO 8573 это класс 2 по маслу и ниже.

RA — профильные цилиндры ISO 15552: подбор аналога

Серия RA Norgren — это профильные пневмоцилиндры по стандарту ISO 15552 (бывший ISO 6431 / VDMA 24562). Диаметры 32, 40, 50, 63, 80, 100, 125 мм (старший ряд — до 320 мм). Это «рабочая лошадка» промышленной пневматики: применяется в литьевых машинах, упаковочных линиях, металлообработке, манипуляторах.

Что важно при подборе аналога RA

1. Диаметр поршня — Ø32/40/50/63/80/100/125 (ISO 15552).
2. Ход — практически любой кратный 5 мм, от 25 до 2000+ мм.
3. Тип монтажа — лапы MS1, фланцы передний/задний MF1/MF2, проушины MP2/MP4, цапфы MT4. Стандартизованы между всеми производителями.
4. Демпфирование — регулируемое пневматическое PPV (стандарт для RA/Festo DSBC/SMC CP96).
5. Датчики положения — Т-паз на корпусе. Совместим с датчиками SMES, SMTO, SMR серий от любого производителя.

Таблица соответствия Norgren RA — функциональные аналоги

Norgren RA (Ø × ход)	Festo DSBC	SMC CP96	WAALPC SE (склад Москва)
RA/8000/M/32×100	DSBC-32-100-PPVA-N3	CP96SDB32-100	SE-32-100-S-CA
RA/8000/M/50×250	DSBC-50-250-PPVA-N3	CP96SDB50-250	SE-50-250-S-CA
RA/8000/M/63×500	DSBC-63-500-PPVA-N3	CP96SDB63-500	SE-63-500-S-CA
RA/8000/M/80×320	DSBC-80-320-PPVA-N3	CP96SDB80-320	SE-80-320-S-CA
RA/8000/M/100×500	DSBC-100-500-PPVA-N3	CP96SDB100-500	SE-100-500-S-CA

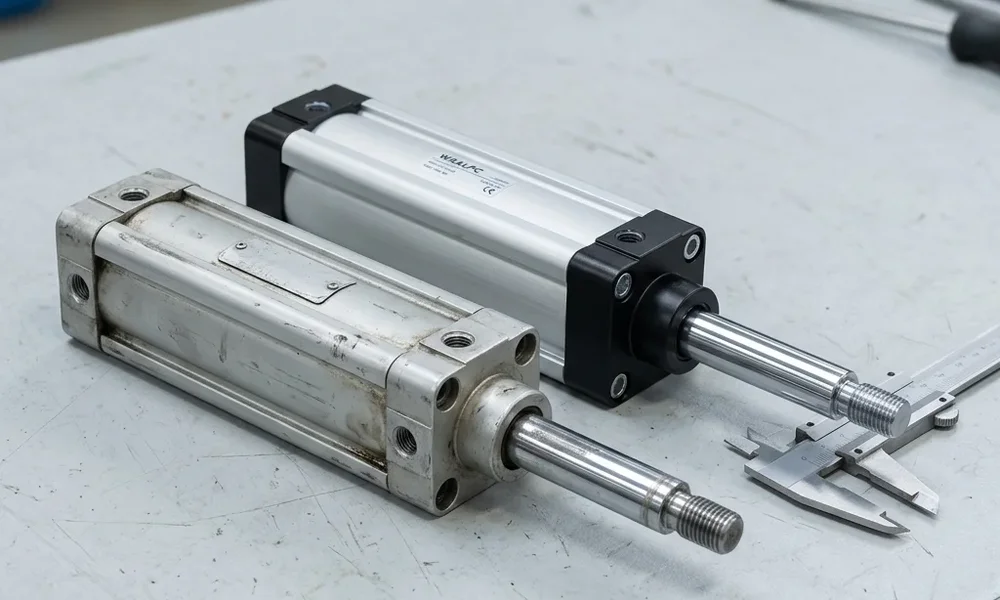

Совместимость по ISO 15552

ISO 15552 — один из самых строгих стандартов в пневматике. Он фиксирует:

• расстояние между крепёжными отверстиями фланцев (для Ø50 — 70 мм);
• размеры резьбы порта подачи (для Ø50 — G3/8);
• диаметр штока и резьбу под наконечник (для Ø50 — шток Ø20 мм, резьба M16×1.5);
• расстояние от торца цилиндра до центра проушины (стандартный размер VDMA).

Это значит, что профильный цилиндр Ø50 ход 250 любого производителя ставится в то же посадочное место. Norgren RA, Festo DSBC, SMC CP96, WAALPC SE — все они полностью совместимы по ISO 15552. Замена возможна без переделки рамы оборудования.

Где могут быть отличия:

• Тип резьбы на штоке (метрика vs UNF) — для большинства евро-исполнений это M, проверять отдельно.
• Магнитный поршень — у Norgren RA магнитный по умолчанию, у Festo DSBC — опция (суффикс -N3).
• Аксессуары (вилки, наконечники, проушины) — лучше брать от одного производителя комплектом, хотя ISO-геометрия позволяет смешивать.

RM — мини-цилиндры ISO 6432: подбор аналога

Серия RM Norgren (Roundline) — это компактные пневмоцилиндры с круглым корпусом из нержавеющей стали по стандарту ISO 6432. Диаметры — 8, 10, 12, 16, 20, 25 мм, максимальный ход обычно до 500 мм. Применяются в пакетирующих машинах, конвейерах, прижимных устройствах.

Что важно при подборе аналога RM

1. Диаметр поршня — фиксирован стандартом ISO 6432 (Ø8/10/12/16/20/25).
2. Ход — стандартный ряд: 10, 25, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500 мм.
3. Тип монтажа — гайка на штоке + фланец/проушина/лапы. По ISO 6432 присоединительная геометрия унифицирована между всеми производителями.
4. Одностороннее или двустороннее действие — RM в стандарте двустороннего действия. Возвратные пружины — отдельная опция.
5. Демпфирование — у мини-цилиндров ISO 6432 в базе упругие шайбы; пневматическое регулируемое — как опция производителя.

Таблица соответствия Norgren RM — функциональные аналоги

Norgren RM (Ø × ход)	Festo DSNU	SMC CD85	WAALPC MA (склад Москва)
RM/8000/M/16×50	DSNU-16-50-P-A	CD85N16-50-B	MA-16-50-S-CA
RM/8000/M/20×100	DSNU-20-100-P-A	CD85N20-100-B	MA-20-100-S-CA
RM/8000/M/25×160	DSNU-25-160-P-A	CD85N25-160-B	MA-25-160-S-CA
RM/8000/M/16×200	DSNU-16-200-P-A	CD85N16-200-B	MA-16-200-S-CA

Совместимость по ISO 6432

ISO 6432 фиксирует присоединительные и монтажные размеры мини-цилиндра:

• диаметр и резьбу штока (для Ø16 — шток М6×1, выступ 16 мм);
• расстояние между центрами проушин (LA + ход);
• размеры фланцев, лап, проушин (унифицированы между Festo, SMC, Norgren).

Наружный диаметр корпуса стандартом жёстко не задан и у производителей может отличаться — но посадочные и присоединительные размеры совпадают. Это означает, что цилиндр WAALPC MA-16-100, Festo DSNU-16-100, SMC CD85N16-100 и Norgren RM/8000/M/16×100 имеют совместимость по ISO 6432: ставятся в то же посадочное место, шток выходит на ту же высоту, крепления (фланец, проушина) от одного производителя подходят к цилиндру другого.

Отличия — в материалах магнита для герконов (требуется проверить совместимость датчиков положения) и в типе уплотнений (для пищевой промышленности или высоких температур ищите специсполнение).

Норгрен Festo SMC — какой бренд выбрать в замену

Запрос «norgren festo» — один из самых частых: инженеры, привыкшие к Norgren, рассматривают Festo как первую альтернативу. Это логично, но не всегда оптимально с точки зрения сроков и цены.

Параметр	Festo	SMC	WAALPC
Доступность в РФ (2026)	через параллельный импорт, 4–8 недель	через параллельный импорт, 4–8 недель	склад Москва, 0–3 дня
Цена относительно Norgren	сопоставимая или дороже	сопоставимая	в среднем на 35–50% ниже
ISO-совместимость	полная по 6432/15552	полная по 6432/15552	полная по 6432/15552
Документация на русском	есть, частично	есть, частично	есть, полная
Гарантия	24 мес	24 мес	24 мес

Принцип, который мы рекомендуем клиентам: если оригинал стоит на уровне 800 ₽ за фитинг или 25 000 ₽ за цилиндр, а у вас в спецификации 30+ позиций, смысла платить премию за Festo/SMC ради совместимости нет — она и так обеспечена по ISO. WAALPC закрывает функционально те же задачи за меньшие деньги, а на складе в Москве лежит свыше 23 500 позиций по реестру (диаметры, ходы, фитинги, FRL-модули, распределители).

Если же у вас критичное оборудование (например, пневмоцилиндры в составе аттестованного фармацевтического реактора), и замена должна пройти валидацию — корректный путь это Festo, и его стоит выбирать.

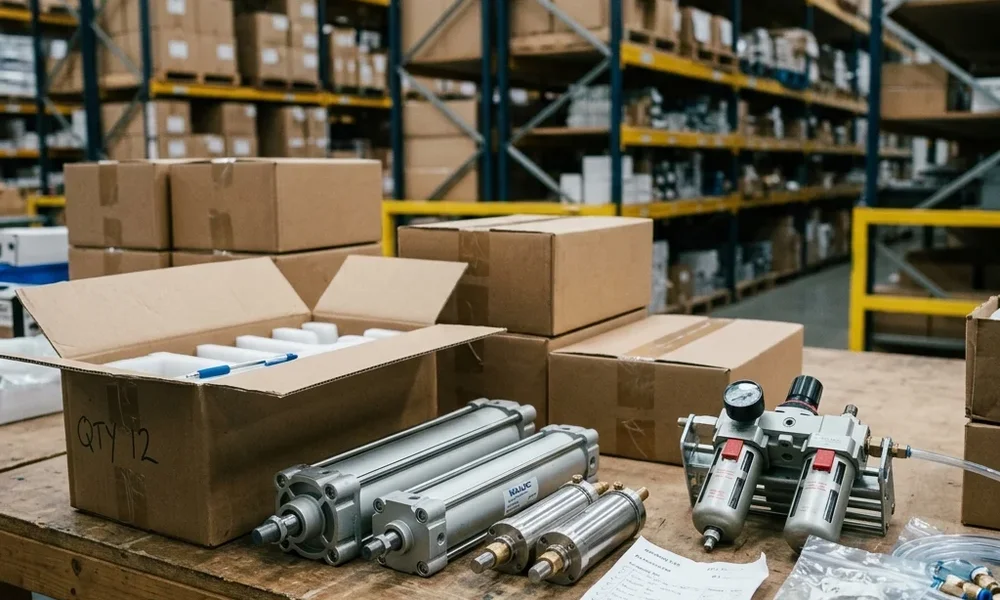

Кейс: замена 76 позиций Norgren+Festo для металлообработки

В мае 2026 года к нам обратился производитель станочной оснастки в Татарстане. На участке стояла японская линия 2016 года выпуска со смешанным комплектом пневматики: часть Norgren (FRL R64+B64+F64, мини-цилиндры RM, профильные RA), часть Festo (DSBC профильные цилиндры, MS-серия), часть SMC (распределители VQC). Список — 76 позиций.

Оригинал Festo через посредника был оценён в ~2 030 000 ₽ со сроком 7–10 недель. Мы подобрали функциональные аналоги:

• 63 позиции — со склада в Москве (WAALPC MA, SE, AR, AF, AW, 4V);
• 8 позиций — Festo через параллельный импорт (там, где была критична совместимость с уже стоящими модулями);
• 5 позиций — отгрузка от 2 недель (нестандартные ходы цилиндров).

Итоговая сумма комплекта — 845 283 ₽ (×2.4 экономия). 63 позиции были отгружены через 3 дня после оплаты, оставшиеся 13 — в течение 2 недель.

Подробности кейса — на странице /case-festo-76-pozitsiy/.

Как мы подбираем замену Norgren — процесс

Подбор устроен максимально простым для клиента образом. Все шаги бесплатны до момента согласования счёта.

Шаг 1. Вы присылаете список. Любой формат: Excel, PDF, фото со станины, скриншот из ERP. Можно артикулы Norgren, можно фото шильдиков. Удобно прислать на почту или через форму на странице подбора.

Шаг 2. Мы готовим таблицу соответствия. Стандартный срок — 1 рабочий день. Для списков от 50 позиций — до 3 рабочих дней. В таблице по каждой строке: оригинал → подобранный аналог → обоснование по ISO → цена → срок (склад Москва или отгрузка от 2 недель).

Шаг 3. Согласование и счёт. Вы видите ровно то, что заказываете: артикулы аналогов, диаметры, ходы, присоединения. Оплата по счёту от ИП Ибрагимова Светлана Анатольевна (ОГРНИП 326774600021773), отгрузка после поступления средств.

Подробнее о процессе — на странице /podbor-zameny-importnoy-pnevmatiki/.

Что отправить, чтобы подбор прошёл быстро

Чтобы мы могли подобрать корректный функциональный аналог Norgren IMI с первой итерации, в идеале нужен следующий набор данных:

• Артикул оригинала — полностью, со всеми суффиксами (например, R64G-3GK-RMN, не просто R64).
• Количество — по каждой позиции.
• Контекст применения — на какой машине стоит, какая рабочая среда (обычный сжатый воздух, осушённый, пищевой), есть ли особые требования (взрывозащита ATEX, нержавейка, низкие температуры).
• Срочность — нужно «вчера» или подождёт 2 недели. От этого зависит, ставим со склада или ждём отгрузку.
• Фото оборудования — необязательно, но помогает: на шильдиках производителей часто есть дополнительные параметры, которых нет в кодах.

Чем полнее исходные данные — тем точнее и быстрее предложение. На больших списках (от 30 позиций) рекомендуем сразу прислать выгрузку из ERP или таблицу в Excel.

Частые вопросы

Не сломается ли оборудование после замены Norgren на аналог? Если совместимость подтверждена по ISO (15552 для профильных RA, 6432 для мини RM, 8573 для подготовки воздуха) — нет. Геометрия одинаковая, давление и расход подобраны не хуже. Главный риск при замене — не сам цилиндр, а сопутствующие мелочи: датчики положения, фитинги под трубку конкретного диаметра, тип резьбы порта. Все эти моменты мы проверяем на этапе подбора.

RA или RM — как не перепутать серии Norgren? Запомнить просто: RA — профильные ISO 15552 (большие, Ø32 и выше, с тягами), RM — мини ISO 6432 (круглые из нержавейки, Ø8–25). Пример кода RM/8016 — это мини Ø16; RA/8050 — профильный Ø50.

Можно ли заказать смешанный комплект — часть Norgren оригинал, часть аналог? Да. Если в списке 30 позиций и 5 из них — критичные, по которым нужен именно Festo или Norgren, мы предложим параллельный импорт по этим позициям, а остальные 25 — со склада. Это бывает экономически оправдано на больших списках.

Какие гарантии на аналог? 24 месяца с момента отгрузки. По уплотнениям и износу — производственные дефекты заменяем безоговорочно. На механические повреждения от неправильного монтажа гарантия не распространяется.

Что делать, если в списке есть позиция, которой нет в типовых таблицах? Присылайте. У нас на складе 23 500+ позиций по реестру, и не все из них попадают в публичные таблицы. Подбор делаем индивидуально по каждой строке.

Можно ли получить ТУ/сертификаты на аналоги? Да, паспорта качества и декларации соответствия ЕАЭС высылаем по запросу.

---

Если ваша задача — заменить блок подготовки воздуха Norgren 64-серии или пневмоцилиндры RA/RM на функциональный аналог с фактическим наличием на складе в Москве, начните со страницы подбора замены импортной пневматики. Стандартный срок подготовки таблицы соответствия — 1 рабочий день.
