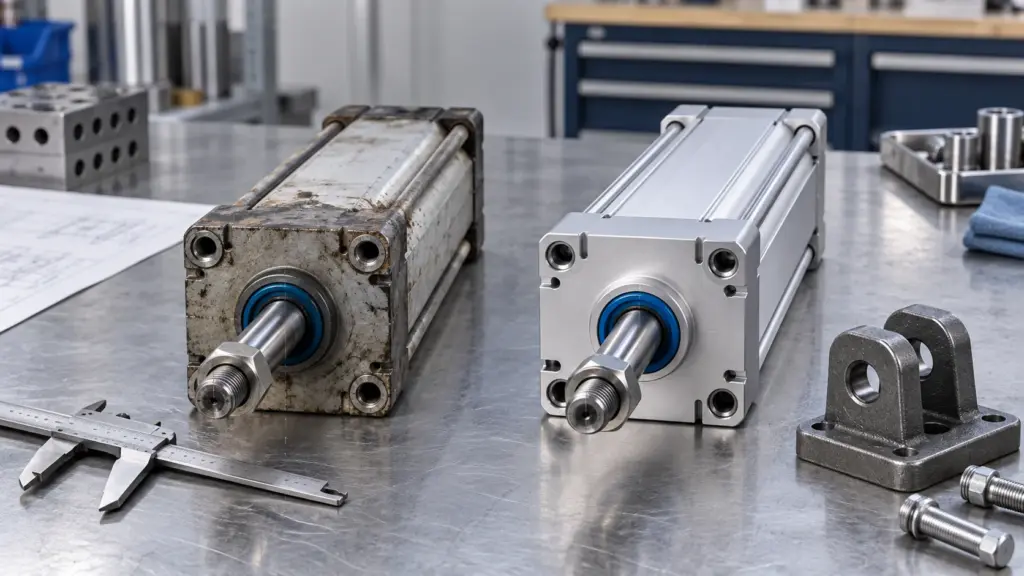

Сохраняются ли размеры после снятия серии?
Снятие серии с производства не исключает подбор совместимого аналога. Для цилиндров, выполненных по ISO 15552, стандарт задаёт основные и присоединительные размеры в диапазоне Ø32–320 мм; ISO 6432 задаёт монтажные размеры мини-цилиндров Ø8–25 мм. Однако принадлежность конкретной серии к стандарту нужно подтвердить: одного внешнего сходства недостаточно.
Товары из статьи
Поставка всех позиций — 3–5 недель.
Поиск начинают с полного обозначения и каталога снятой серии. Диаметр поршня, ход, тип крепления и подтверждённый стандарт помогают выбрать кандидатов. Возможность установить совместимый аналог подтверждают по чертежам и условиям работы; подходящее серийное исполнение находится не всегда.
Как искать по обозначению снятой серии?
Обозначение серии и её полный код помогают найти архивный каталог и сведения о серии-преемнике. Снятие с производства не означает исчезновения документации. Сохраняйте суффиксы исходного обозначения: они могут задавать исполнение штока, демпфирование и другие особенности.
Для первичного поиска нужны следующие данные. Их совпадение ещё не подтверждает совместимость конкретных исполнений:
| Что нужно определить | Где смотреть | Пример |
|---|---|---|
| Стандарт | В паспорте или каталоге; подтвердить по монтажному чертежу | ISO 15552 |
| Диаметр поршня | Обозначение или паспорт; при стёртом шильдике — сопоставление размеров с заводским чертежом | 50 мм |
| Ход | Паспорт или разность положений одной точки штока в двух крайних положениях | 200 мм |
| Крепление | Осмотр и чертёж: лапы, фланец, цапфа, вилка; размеры отверстий и положение оси | Передний фланец |
До заказа сверяют монтажные размеры и габариты, резьбу и диаметр штока, порты, демпфирование, датчики, допустимые давление и температуру. Например, DSBC рассматривают как кандидата для профильного ISO-цилиндра после проверки полного исполнения и чертежа.
Что делать, если шильдик стёрся?
Фотографии и замеры позволяют начать подбор, но не всегда однозначно определить серию и стандарт. Наружный размер корпуса не равен диаметру поршня: его сопоставляют с заводским чертежом. Ход — разность положений одной точки штока между полностью втянутым и полностью выдвинутым состояниями, а не вся видимая длина штока. При подборе DSNU также сверяют размеры передней и задней крышек и крепления. Замеры с перемещением или снятием привода выполняют после фиксации нагрузки и безопасного отключения источников энергии со сбросом остаточного давления по инструкции оборудования.
Отдельно уточняем сквозной шток (второй конец выходит из задней крышки) и цапфовое крепление с точным положением цапфы по длине. Эти особенности могут быть отражены в полном обозначении; их проверяют по коду и чертежу конкретного исполнения.
Почему усилие проверяют до заказа, а не после?
Заменяя цилиндр, полезно пересчитать усилие, особенно если давление в цехе не 6 бар. Формула простая:
Fтеор [Н] = p [МПа] · A [мм²], где p — избыточное давление в питаемой полости, A — её эффективная площадь. Это теоретическое усилие при атмосферном давлении в противоположной полости, без трения. Для выдвижения A = πD²/4, для втягивания одноштокового цилиндра A = π(D² − d²)/4, где D — диаметр поршня, d — диаметр штока.
Пример на нашей позиции: SI-50-200-PPV-A. Диаметр поршня 50 мм, ход 200 мм, шток Ø20 мм, площадь поршня около 19,6 см². При 6 бар в питаемой полости теоретическое усилие на выталкивание — примерно 1 178 Н, на втягивание — 990 Н. При 4,5 бар теоретическое усилие на выталкивание — около 884 Н. Противодавление в выпускной полости и трение уменьшают доступное усилие; показание манометра в цеховой сети само по себе не подтверждает давление у поршня во время движения.
Посчитать под своё давление: калькулятор усилия пневмоцилиндра. Проверить запас по продольной устойчивости при длинном ходе: расчёт устойчивости штока.
Куда переходят снятые серии?
листайте таблицу вбок →
| Что стояло | Стандарт | Куда переходим | Цена от |
|---|---|---|---|
| Профильные Ø32–125 | ISO 15552 | DSBC, DNC | 2 970 ₽ |
| Мини круглые Ø8–25 | ISO 6432 | DSNU, MAL | 920 ₽ |
| Компактные Ø20–100 | ISO 21287 | ADN | Пример ADN-32-50-P-A: 2 880 ₽ |
| Компактные фирменного формата | стандарта нет | SDA, ACQ (формат SMC CQ) | 640 ₽ |
Важно: SDA, ACQ, CQ2 и ADVU — фирменные конструктивы, а не ISO 21287. Посадочные размеры у них свои, поэтому для подбора совместимого аналога сверяют чертежи полных исполнений. Для SDA совпадение диаметра и хода с другой компактной серией не подтверждает совпадения посадки.
Наличие и точная цена по типоразмеру — в карточке серии, таблица обновляется автоматически.
Чего делать не стоит?
- Отбрасывать обозначение снятой серии. Оно нужно для поиска архивного каталога и проверки исходного исполнения; вместе с ним проверяют актуальные рекомендации изготовителя.
- Брать «тот же диаметр» без проверки стандарта. Диаметр поршня совпал, а посадочные размеры разные — изделие не встанет. Это отдельная частая ошибка.
- Считать, что мини круглый цилиндр Ø32 — это ISO 6432. Стандарт ISO 6432 распространяется только на Ø8–25 мм. Всё, что крупнее, — другая конструкция.
Как мы это делаем?
Пришлите обозначение, фотографию или строку из спецификации — в любом виде. Проверим исходное исполнение и монтажные размеры, вернём подбор с указанием подтверждённых совпадений и данных, которые ещё нужно уточнить по чертежу. Срок — один рабочий день для типовой позиции.
Прислать на подбор · Подобрать по параметрам · Каталог пневмоцилиндров
Подобрать по теме
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SDA-50-60, SI-50-40, SI-50-450, SDA-50-50.
Какие вопросы чаще всего задают про снятые с производства серии?
Серию сняли с производства — значит, аналога нет?
Снятие серии не исключает подбор совместимого аналога. ISO 15552 охватывает Ø32–320 мм, ISO 6432 — Ø8–25 мм, но сначала подтверждают соответствие исходного цилиндра стандарту и сверяют полные исполнения. Подходящий серийный вариант находится не всегда.
Какие данные нужны, чтобы подобрать аналог снятого цилиндра?
Для начала нужны полный код, если он читается, диаметр поршня, ход, тип крепления и подтверждённый стандарт. Для окончательного подбора сверяют чертежи, шток и его резьбу, порты, демпфирование, датчики и рабочие условия. Фотография не заменяет монтажных размеров.
Что делать, если шильдик не читается?
Прислать фотографии и монтажные размеры, затем сопоставить их с каталогом. Наружный размер корпуса не равен диаметру поршня. Ход определяют по разности двух крайних положений одной точки штока; перед замерами привод безопасно отключают, нагрузку фиксируют. Также уточняют исполнение штока и положение цапфы.
Можно ли взять цилиндр того же диаметра другой серии?
Совпадения диаметра и стандарта недостаточно. Нужно проверить монтажные размеры, габариты и рабочие характеристики конкретных исполнений. Для фирменных конструкций сравнение чертежей также обязательно.
Относится ли круглый цилиндр Ø32 к ISO 6432?
Нет. ISO 6432 охватывает только Ø8–25 мм. Круглые цилиндры большего диаметра выполнены по другим конструктивам, и посадка у них не стандартизована.
Нужно ли пересчитывать усилие при подборе аналога?
Да. Теоретически F = p · A при атмосферном давлении в противоположной полости и без трения. Для поршня Ø50 мм и штока Ø20 мм при 6 бар в питаемой полости получаем около 1 178 Н на выталкивание и 990 Н на втягивание; при 4,5 бар — около 884 Н на выталкивание. В рабочем узле дополнительно учитывают противодавление и трение.
Сколько стоит аналог снятого цилиндра?
Профильные ISO 15552 — от 2 970 ₽, мини ISO 6432 — от 920 ₽, для компактных ISO 21287 Ø20–100 мм пример — ADN-32-50-P-A: 2 880 ₽. Цена зависит от диаметра и хода, точные значения в таблице на карточке серии.
