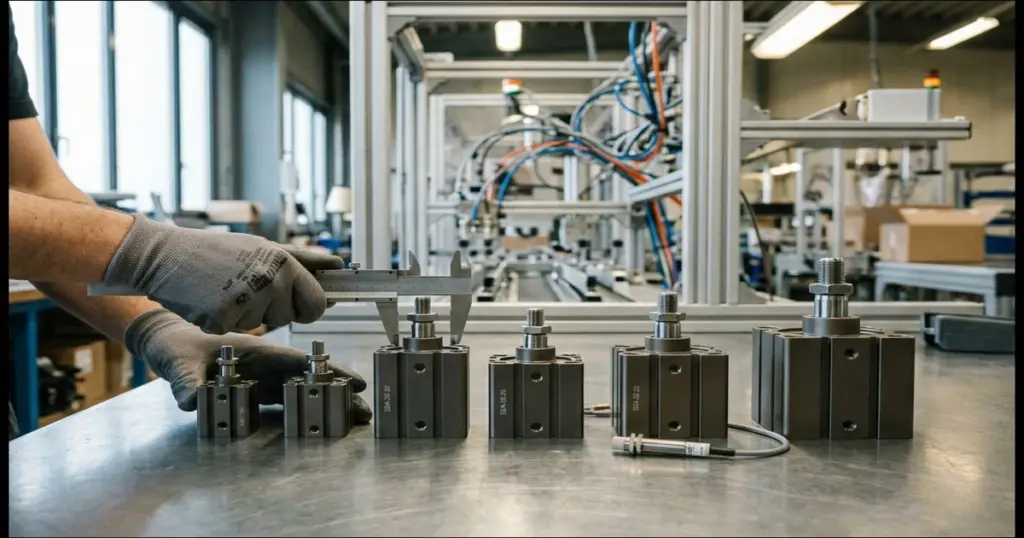

Компактный пневмоцилиндр SDA — короткоходовой квадратный цилиндр двустороннего действия, у которого высота корпуса почти равна диаметру поршня. Типоразмер повторяет формат SMC CQ (через каталог AirTAC), это фирменный формат, не ISO 21287. Диаметры от 12 до 100 мм, ходы 5–100 мм, монтаж на плоскость через резьбовые отверстия в торце. Базовое исполнение несёт суффикс -P — эластичное демпфирование в конце хода; магнит у наших цилиндров есть в любом исполнении. В каталоге WAALPC серия SDA — 321 типоразмер по цене от 640 ₽, одна из крупнейших цилиндровых серий по числу модификаций.
Товары из статьи
AirTAC SDA50X30 → совместимый аналог WAALPC SDA-50-30-P — 2 120 ₽
Чем SDA отличается от MAL? SDA — квадратный компактный корпус под короткий ход (в каталоге Ø12–100, ход 5–100 мм): крепится прямо корпусом и занимает минимум места по длине. MAL — круглый мини-цилиндр с алюминиевой гильзой (Ø16–50, ход 25–500 мм; по ISO 6432 из них только Ø16–25): длиннее, зато держит длинный ход и ставится на гайку передней крышки или проушину. Короткий ход в тесном месте — SDA, длинный ход при небольшом усилии — MAL.
Что такое компактный цилиндр SDA?
SDA относится к компактным короткоходовым цилиндрам. Их идея — уместить рабочее усилие профильного цилиндра в монтажную длину в полтора-два раза короче. В компактном корпусе диаметр поршня практически равен высоте корпуса, крышки укорочены до толщины уплотнительного узла, стяжных шпилек нет. Общая длина стянутого цилиндра приблизительно равна Ø + ход + 10–20 мм: SDA-32 с ходом 25 мм умещается примерно в 60 мм по оси, тогда как профильный цилиндр того же диаметра и хода занял бы около 130 мм.
Корпус SDA — квадратный, из анодированного алюминиевого сплава, с T-пазами под датчики сверху и по бокам. Квадрат не проворачивается при монтаже на плоскость и позволяет крепить бесконтактные датчики прямо в паз, без хомутов. Уплотнения — NBR (нитрильный каучук), рабочее давление типового исполнения 1–10 бар, тип действия — двустороннего действия. Именно сочетание «короткий + квадратный + с магнитом из коробки» сделало SDA рабочей лошадкой упаковки, сборки и электроники.
Важно правильно называть класс. SDA — это фирменный формат (пришёл из каталога AirTAC, который, в свою очередь, повторяет японский компакт SMC CQ), а не сам стандарт. ISO 21287 задаёт габаритный ряд компактных квадратных цилиндров Ø20–100 (в редакции 2018 года — до Ø200), но конкретную серию стандарт не описывает. Практический смысл прост: SDA — фирменный формат, не ISO 21287, а точное соответствие импортному оригиналу сверяется по артикулу. Подробный разбор самого стандарта — в статье «ISO 21287: компактные пневмоцилиндры — совместимость и подбор аналога».
Где применяется цилиндр SDA?
Компактный цилиндр ставят там, где раму нельзя удлинить, а нужно усилие от сотни ньютон до нескольких килоньютон на коротком ходе. Типовые задачи SDA — зажимы и прижимы в сборочных приспособлениях, толкатели и отсекатели на упаковочных линиях, подача лотков и заготовок, фиксация деталей под сварку и пайку, приводы поворотных и клиновых механизмов через рычаг. Малые диаметры Ø12–20 работают в электронике и на сборке мелких узлов, средние Ø32–50 — в упаковке товаров повседневного спроса, старшие Ø63–100 — на прессовой оснастке и в узлах прижима, где нужны тысячи ньютон при ходе всего 25–50 мм.
Отдельная причина спроса — комплектация импортного оборудования. Азиатские упаковочные автоматы, этикетировщики и сборочные стенды массово приходят с цилиндрами формата SDA/CQ на борту, поэтому при обслуживании ремонтная служба ищет замену по тому же типоразмеру. Серия WAALPC SDA закрывает этот спрос без ожидания контейнера: квадрат встаёт на штатное место с тем же крепежом.
SDA или CQ2 — какой компакт выбрать?
В каталоге WAALPC два семейства компактных квадратных цилиндров — SDA (формат AirTAC) и CQ2 (формат SMC). Диапазон диаметров и ходов у них пересекается, а различие — в прототипе, под который скопирована посадка. Выбор простой: для подбора аналога импортного оригинала берут одноимённое семейство.
Как расшифровать артикул и суффиксы SDA?
Артикул SDA читается напрямую по схеме SDA-Ø-ход-суффиксы. В позиции SDA-32-25-P это диаметр поршня 32 мм, ход 25 мм, эластичные демпферы. Суффиксы в каталоге WAALPC означают конкретные исполнения:
- -P — эластичное демпфирование в конце хода, базовое исполнение. Магнит у наших SDA есть в любом исполнении, отдельно докупать поршень не нужно. В T-паз корпуса встаёт герконовый датчик CS — без адаптера.
- -A — магнитный поршень: повторяет обозначение «S» у AirTAC и SNS (SDA12X5S → SDA-12-5-P-A). Сквозного (двустороннего) штока в нашем ряду SDA нет.
Пример полного кода: SDA-12-75-P-A — диаметр 12 мм, ход 75 мм, эластичные демпферы, магнит. Перебор диаметров, ходов и двух исполнений даёт 321 позицию серии. Точная расшифровка каждой конкретной позиции с чертежом присоединительных размеров выводится на странице серии SDA.
Какие диаметры, ходы и посадка у SDA?
Диаметры серии — Ø12–100, формат AirTAC SDA (к ISO 21287 серия не относится), посадка сверяется по чертежу серии. Ходы — короткие, из ряда 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100 мм; не каждый диаметр несёт весь ряд, доступные комбинации показаны на странице серии.
| Ø поршня | Формат | Резьба монтажных отверстий в торце | Пневмопорт |
|---|---|---|---|
| 12 мм | CQ-формат, вне ISO 21287 | по чертежу серии | M5×0,8 |
| 16 мм | CQ-формат, вне ISO 21287 | по чертежу серии | M5×0,8 |
| 20 мм | AirTAC SDA | M5×0,8 | M5×0,8 |
| 25 мм | AirTAC SDA | M5×0,8 | M5×0,8 |
| 32 мм | AirTAC SDA | M6×1,0 | G1/8 |
| 40 мм | AirTAC SDA | M6×1,0 | G1/8 |
| 50 мм | AirTAC SDA | M6×1,0 | G1/4 |
| 63 мм | AirTAC SDA | M8×1,25 | G1/4 |
| 80 мм | AirTAC SDA | M8×1,25 | G3/8 |
| 100 мм | AirTAC SDA | M8×1,25 | G3/8 |
Резьба штока идёт по ряду диаметров — от M5 на младших до M16 на старших; точное значение для конкретной позиции указано на странице серии, поскольку у компактного формата длина резьбовой части штока критична для стыковки с ответной деталью. Перед заказом сверяйте резьбу штока и монтажных отверстий с оборудованием: наконечники, вилки и плавающие соединения подбираются в разделе принадлежностей каталога пневмоцилиндров.
Как рассчитать усилие при 6 бар на реальном артикуле?
Теоретическое толкающее усилие компактного цилиндра считается по площади поршня и рабочему давлению — так же, как у профильного, потому что усилие зависит только от диаметра и давления, а не от длины корпуса. Для обратного хода из площади поршня вычитается площадь штока.
- F
- теоретическое усилие, Н
- p
- рабочее давление, МПа (6 бар = 0,6 МПа)
- D
- диаметр поршня, мм
Пример на реальном артикуле — SDA-12-10-P (Ø12 мм, ход 10 мм, магнит, 660 ₽ по каталогу). При 6 бар: F = 0,6 × 3,14 × 12² / 4 = 0,6 × 113 мм² = 68 Н на прямом ходе. На обратном ходе шток Ø6 мм «съедает» 28 мм² площади: F = 0,6 × (113 − 28) = 51 Н. Около 10 % теоретического усилия уходит на трение уплотнений, а для динамичных циклов полезную нагрузку принимают не выше 70 % от теории — то есть маленький SDA-12-10-P уверенно прижимает деталь с усилием порядка 45 Н. Пересчитать под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
| Ø поршня | Площадь поршня | Толкающее усилие при 6 бар |
|---|---|---|
| Ø20 | 314 мм² | 188 Н |
| Ø25 | 491 мм² | 295 Н |
| Ø32 | 804 мм² | 483 Н |
| Ø40 | 1257 мм² | 754 Н |
| Ø50 | 1963 мм² | 1178 Н |
| Ø63 | 3117 мм² | 1870 Н |
| Ø80 | 5027 мм² | 3016 Н |
| Ø100 | 7854 мм² | 4712 Н |
Значения теоретические, без учёта трения. Компактный цилиндр развивает ровно то же усилие, что профильный того же диаметра, — короткий корпус на силу не влияет. Разница только в ходе: у SDA он ограничен сотней миллиметров, дальше берут профильный ISO 15552. Если нагрузка приложена с выносом или через рычаг, шток дополнительно проверяют на продольный изгиб по методике из статьи о продольной устойчивости штока (формула Эйлера).
Как крепить компакт — сквозные отверстия или резьбовые?
Компактный квадратный корпус монтируется двумя способами, и их нельзя путать при подборе аналога оригинала. Первый — резьбовые отверстия в торце: цилиндр притягивается к плите винтами со стороны крышки, резьба M5/M6/M8 по диаметру (см. таблицу выше). Второй — сквозные отверстия под болты: сквозь корпус проходят монтажные болты и стягивают цилиндр между двумя плоскостями. У компактов формата CQ/SDA сквозные и резьбовые исполнения различаются присоединительной картой, поэтому при подборе аналога обязательно смотрят, как оригинал стоял на машине.
Практическое правило: если старый цилиндр был притянут винтами с торца — берётся SDA с резьбовыми отверстиями и той же координатной сеткой; если он был зажат сквозными болтами между рамой и накладкой — сверяется диаметр и шаг сквозных отверстий. Квадрат при любом способе не проворачивается, что снимает необходимость в шпонке или штифте фиксации.
Сколько стоят цилиндры SDA WAALPC?
Малые Ø12–25
Электроника, сборка мелких узлов, зажимы. SDA-12-5-P — 640 ₽
Средние Ø32–50
Толкатели, отсекатели, прижимы линий товаров повседневного спроса. Усилие 483–1178 Н
Старшие Ø63–100
Прессовая оснастка, узлы прижима. Усилие 1870–4712 Н
Ориентиры по ценам на ходовые младшие типоразмеры: SDA-12-5-P — 640 ₽, SDA-12-10-P — 660 ₽, SDA-12-75-P-A — 970 ₽ (диаметр один, ход и опции почти не двигают цену на малых поршнях). Стоимость растёт с диаметром и ходом: старшие Ø100 с длинным ходом — самые дорогие позиции серии. Магнитное исполнение -P уже включено в цену — переплаты за датчиковое кольцо нет. Все 321 позиция с ценами — на странице серии SDA, соседние компакты и профильные цилиндры — в общем каталоге пневмоцилиндров.
Как подобрать совместимый компакт SDA?
Переход с импортного компактного цилиндра на SDA — это сверка пяти параметров. Форму корпуса и способ монтажа менять нельзя, остальное подбирается по артикулу.
-
1
Диаметр и ход из артикула
AirTAC SDA32X25 → WAALPC SDA-32-25: цифры переходят без изменений. Нестандартный ход округляется до ближайшего большего из ряда 5–100 мм.
-
2
Способ монтажа
Резьбовые отверстия в торце или сквозные болты. Сверьте, как оригинал стоял на машине, — присоединительные карты этих исполнений разные, поменять без переделки плиты нельзя.
-
3
Магнит под датчики
Магнитное кольцо у наших SDA есть в любом исполнении. Если на старом цилиндре стояли датчики в T-паз — они переносятся на новый корпус того же диаметра.
-
4
Сквозной шток
Если оригинал был двухштоковым (шток из обеих крышек) — такого исполнения в нашем ряду SDA нет, подбор по полному артикулу. Односторонний и сквозной шток по посадке не совпадают.
-
5
Резьба штока
Сверьте резьбу и длину резьбовой части штока с ответной деталью: у компактного формата она короче профильной и критична для стыковки наконечника или вилки.
Формулировка «совместимый аналог формата AirTAC SDA» здесь точнее рекламного «стопроцентного соответствия»: габарит и посадка совпадают с прототипом AirTAC, а длину резьбовой части штока и координатную сетку монтажных отверстий инженер CORNETA.TECH сверяет по чертежу конкретного прототипа перед отгрузкой.
Какие типичные ошибки бывают при подборе компакта?
Диаметр «с двойным запасом». Компакт короткий, и соблазн взять Ø50 там, где хватает Ø25, велик. Но лишний диаметр даёт жёсткие удары в крайних положениях, лишний расход воздуха и переплату. Рабочий запас по усилию — 30–40 % сверх статической нагрузки, а не 200 %.
Боковая нагрузка на короткий шток. У компакта втулка передней крышки короткая — длиннее, чем у мини-цилиндра MAL, но всё равно не рассчитана на консольную нагрузку. Если механизм тянет шток вбок, ставьте внешние направляющие или присоединяйтесь через плавающее соединение, иначе за десятки тысяч циклов появится утечка по штоку.
Путаница компакта и профиля. Компакт SDA короткоходовой — до 100 мм. Попытка закрыть им ход 200 мм ведёт к покупке цилиндра не того класса. Для длинных ходов берут профильную серию SC, а компакт оставляют там, где важен габарит.
Дросселирование на входе вместо выхлопа. Дроссель на подаче заставляет компакт с малым объёмом полости двигаться рывками. Скорость регулируют дросселем с обратным клапаном на выхлопной линии — поршень идёт против «подушки» и движется плавно.
Какие вопросы чаще всего задают про компактный цилиндр SDA?
Что означает SDA в маркировке пневмоцилиндра
SDA — обозначение компактного квадратного цилиндра двустороннего действия в формате AirTAC (который повторяет японский компакт SMC CQ). Это фирменный типоразмер, а не название стандарта. Артикул читается как SDA-диаметр-ход-суффиксы, например SDA-32-25-P — Ø32 мм, ход 25 мм, с магнитом.
Относится ли SDA к стандарту ISO 21287
Нет: серия SDA — фирменный формат (повторяет CQ), а не стандартная линейка ISO 21287; посадку под конкретный цилиндр проверяют по чертежу. Диаметры Ø12 и Ø16 у SDA идут ниже ISO 21287, в продолжении CQ-формата, и их посадка сверяется по чертежу серии.
Что означают суффиксы -P и -A в артикуле SDA
Суффикс -P — эластичное демпфирование в конце хода (базовое исполнение). Суффикс -A — магнитный поршень, повторяет обозначение «S» у AirTAC и SNS; магнит у наших цилиндров есть в любом исполнении. Сквозного штока в ряду SDA у нас нет.
Чем компактный SDA отличается от профильного цилиндра
Длиной корпуса и ходом. Компакт SDA короче профильного ISO 15552 в полтора-два раза при том же диаметре: общая длина примерно Ø + ход + 10–20 мм. Толкающее усилие при одном диаметре одинаково, но ход у компакта ограничен 100 мм, а у профильного доходит до 2000 мм. Компакт берут там, где важен габарит; профиль — где нужен длинный ход.
Какое усилие развивает SDA-32 при 6 бар
Теоретически 483 Н на прямом ходе (площадь поршня 804 мм² × 0,6 МПа). С учётом трения уплотнений и запаса на динамику полезную нагрузку принимают до 330–340 Н. Если этого мало, следующие шаги по усилию — SDA-40 (754 Н) и SDA-50 (1178 Н); полная таблица усилий по диаметрам приведена в статье выше.
Чем SDA отличается от CQ2
Прототипом, под который скопирована посадка. SDA повторяет формат AirTAC, CQ2 — формат SMC. Оба семейства — квадратные компакты одного габаритного класса (фирменные форматы, не ISO 21287), с пересекающимся рядом диаметров и ходов. Для подбора аналога импортного цилиндра AirTAC берут SDA, для подбора аналога SMC — CQ2: присоединительные размеры сверяются по исходному артикулу.
