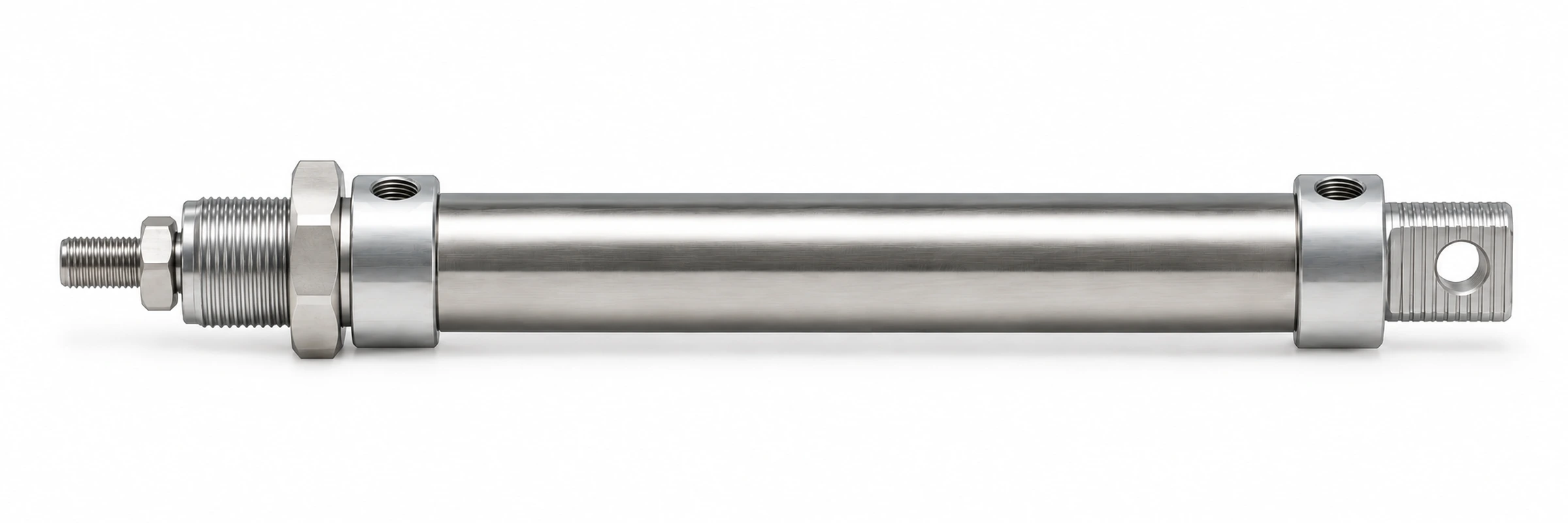

DSNU-16-60-P-A: Ø16 мм, ход 60 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC MI16X60S, MI16X60SCA, MI16X60SCAG; Camozzi 24N2A16A060; E.MC IA16X60-S; Festo 1908263, DSNU-16-60-P-A.
| Диаметр поршня | 16 мм |
| Ход | 60 мм |
| Площадь поршня | 2,0 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 121 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,012 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-16-60-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 1 450 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-16-60-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 16 — диаметр поршня в миллиметрах. 60 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-16-50-P-A, DSNU-16-75-P-A, DSNU-16-40-P-A, DSNU-16-80-P-A, DSNU-16-30-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-16-60-P-A по цене снизу — 59-й.
Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø16 мм, ход 60 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 22 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 21 совместимых кодов у 9 брендов; ваш артикул DSNU-16-60-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI16X60S, MI16X60SCA, MI16X60SCAG, MI16X60SCM, MI16X60SCMG, MI16X60SG, MI16X60SR, MI16X60SRG, MI16X60SU, MI16X60SUG |
| Camozzi | 24N2A16A060 |
| E.MC | IA16X60-S |
| Festo | 1908263, DSNU-16-60-P-A |
| Mindman | MCMI-11-16-60 |
| Norgren | RM/8016/M/60 |
| Parker | P1A-S016DS-0060 |
| Pneumax | 1280.16.0060.M, 1280.16.0060.MX, 1280.16.60.M |
| STNC | TGL-16X60-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-16-60-P-A — 1 450 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-16-50-P-A — 1 430 ₽; DSNU-16-75-P-A — 1 500 ₽; DSNU-16-40-P-A — 1 410 ₽; DSNU-16-80-P-A — 1 520 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-16-50-P-A: ход 50 мм вместо 60 мм, цена 1 430 ₽, дешевле на 20 ₽. DSNU-16-75-P-A: ход 75 мм вместо 60 мм, цена 1 500 ₽, дороже на 50 ₽. DSNU-16-40-P-A: ход 40 мм вместо 60 мм, цена 1 410 ₽, дешевле на 40 ₽. DSNU-16-80-P-A: ход 80 мм вместо 60 мм, цена 1 520 ₽, дороже на 70 ₽. Разброс цен среди этих соседей: от 1 410 до 1 520 ₽ при вашем 1 450 ₽.
Ближайшие 8 типоразмеров — DSNU-16-50-P-A, DSNU-16-75-P-A, DSNU-16-40-P-A, DSNU-16-80-P-A, DSNU-16-30-P-A; цены соседей от 1 360 до 1 540 ₽, ваш артикул — 1 450 ₽.
DSNU-16-50-P-A — 1 430 ₽DSNU-16-75-P-A — 1 500 ₽DSNU-16-40-P-A — 1 410 ₽DSNU-16-80-P-A — 1 520 ₽DSNU-16-30-P-A — 1 390 ₽DSNU-16-25-P-A — 1 390 ₽DSNU-16-100-P-A — 1 540 ₽DSNU-16-20-P-A — 1 360 ₽
Тот же Ø, другой ход: DSNU-16-15-P-ADSNU-16-10-P-ADSNU-16-125-P-A
Тот же ход, другой Ø: DSNU-12-60-P-ADSNU-20-60-P-ADSNU-10-60-P-ADSNU-25-60-P-A
