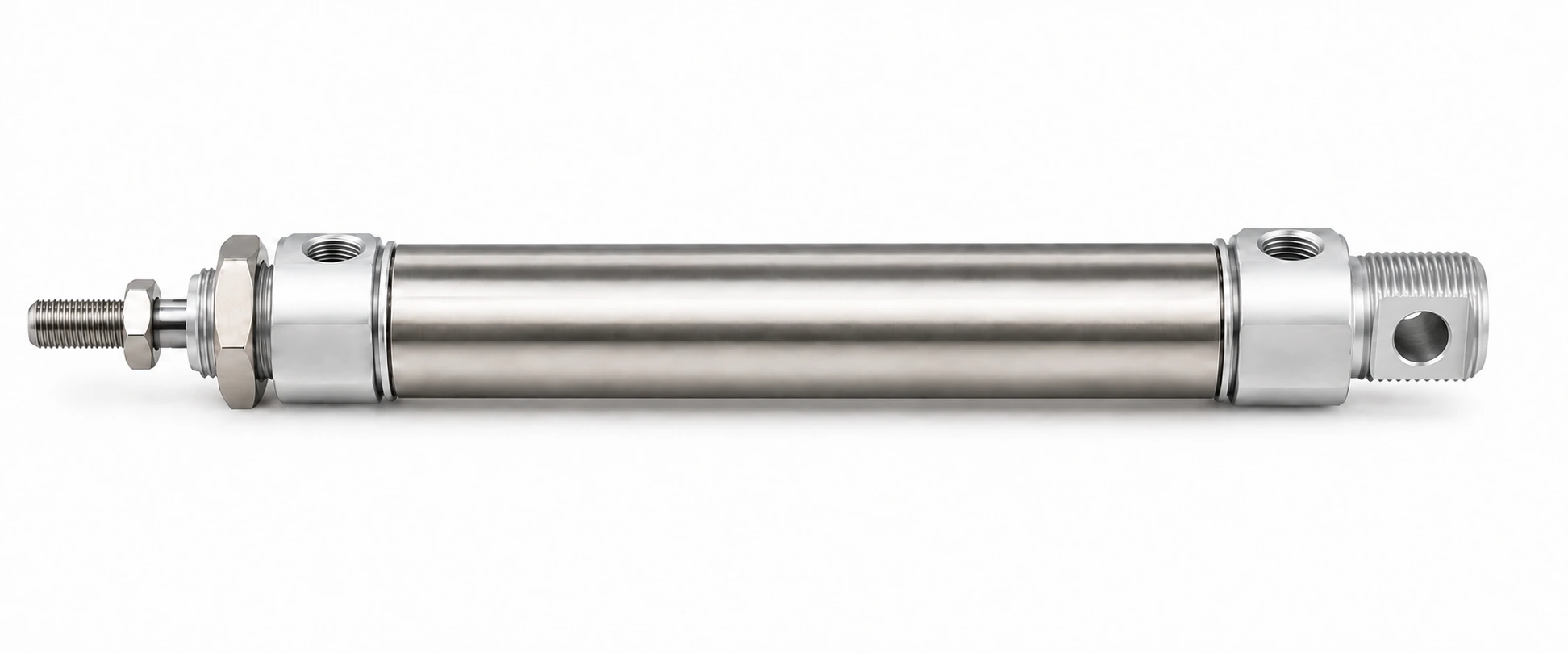

DSNU-25-75-P-A: Ø25 мм, ход 75 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X75S, MI25X75SCA, MI25X75SCAG; Camozzi 24N2A25A075; E.MC IA25X75-S; Festo DSNU-25-75-P-A.
| Диаметр поршня | 25 мм |
| Ход | 75 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,037 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-25-75-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 2 010 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-25-75-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-80-P-A, DSNU-25-60-P-A, DSNU-25-100-P-A, DSNU-25-50-P-A, DSNU-25-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-25-75-P-A по цене снизу — 251-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 75 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 68 см³, при 6 бар (изб.) это около 0,5 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 19 совместимых кодов у 8 брендов; ваш артикул DSNU-25-75-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI25X75S, MI25X75SCA, MI25X75SCAG, MI25X75SCM, MI25X75SCMG, MI25X75SG, MI25X75SR, MI25X75SRG, MI25X75SU, MI25X75SUG |
| Camozzi | 24N2A25A075 |
| E.MC | IA25X75-S |
| Festo | DSNU-25-75-P-A |
| Mindman | MCMI-11-25-75 |
| Norgren | RM/8025/M/75 |
| Pneumax | 1280.25.0075.M, 1280.25.0075.MX, 1280.25.75.M |
| STNC | TGL-25X75-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-25-75-P-A — 2 010 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-80-P-A — 2 050 ₽; DSNU-25-60-P-A — 1 960 ₽; DSNU-25-100-P-A — 2 100 ₽; DSNU-25-50-P-A — 1 910 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-25-80-P-A: ход 80 мм вместо 75 мм, цена 2 050 ₽, дороже на 40 ₽. DSNU-25-60-P-A: ход 60 мм вместо 75 мм, цена 1 960 ₽, дешевле на 50 ₽. DSNU-25-100-P-A: ход 100 мм вместо 75 мм, цена 2 100 ₽, дороже на 90 ₽. DSNU-25-50-P-A: ход 50 мм вместо 75 мм, цена 1 910 ₽, дешевле на 100 ₽. Разброс цен среди этих соседей: от 1 910 до 2 100 ₽ при вашем 2 010 ₽.
Ближайшие 8 типоразмеров — DSNU-25-80-P-A, DSNU-25-60-P-A, DSNU-25-100-P-A, DSNU-25-50-P-A, DSNU-25-40-P-A; цены соседей от 1 820 до 2 170 ₽, ваш артикул — 2 010 ₽.
