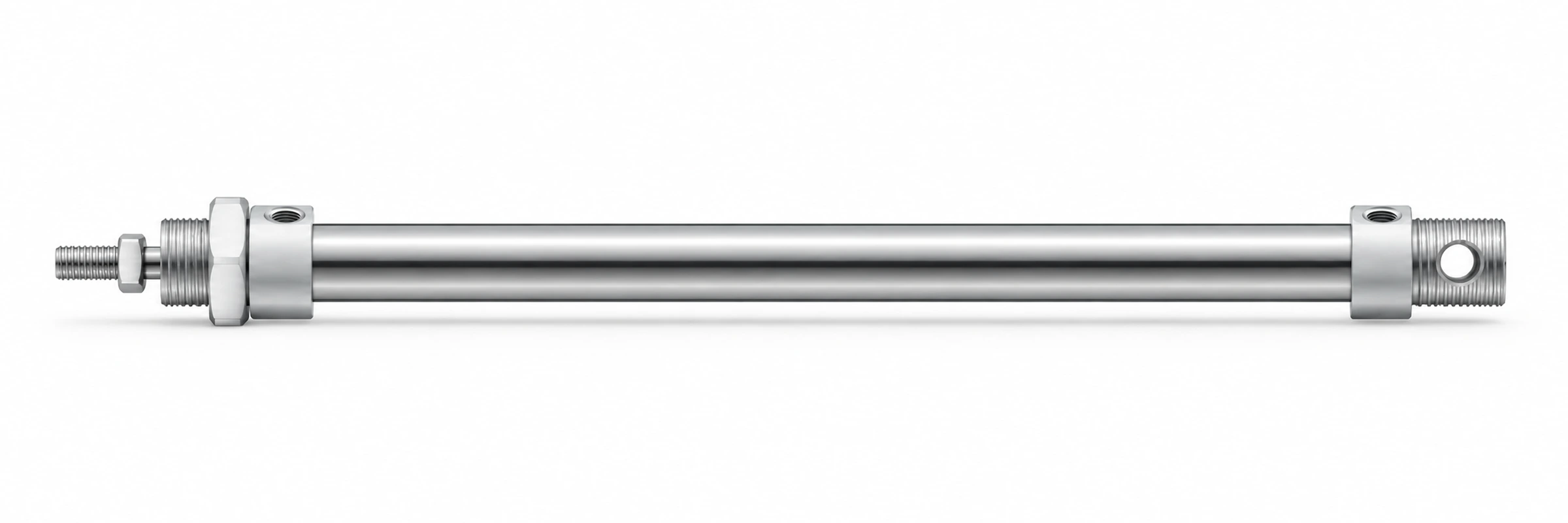

DSNU-12-160-P-A: Ø12 мм, ход 160 мм, теоретически 68 Н при 6 бар. Совместимый аналог: AirTAC MI12X160S, MI12X160SCA, MI12X160SCAG; Camozzi 24N2A12A160; E.MC IA12X160-S; Festo DSNU-12-160-P-A.
| Диаметр поршня | 12 мм |
| Ход | 160 мм |
| Площадь поршня | 1,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 68 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,018 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-12-160-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 1 590 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Metal Work, Mindman, Norgren, Parker, STNC, Univer |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-12-160-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 12 — диаметр поршня в миллиметрах. 160 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-12-150-P-A, DSNU-12-175-P-A, DSNU-12-125-P-A, DSNU-12-200-P-A, DSNU-12-100-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-12-160-P-A по цене снизу — 104-й.
Ø12 мм, F = P·π·D²/4: 4 бар — 45 Н; 5 бар — 57 Н; 6 бар — 68 Н; 7 бар — 79 Н. Площадь поршня 1,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Проверено по брендам: AirTAC — 6 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Metal Work — 1 код; Mindman — 1 код; Norgren — 3 кода; Parker — 1 код; STNC — 1 код; Univer — 1 код. Всего 17 совместимых кодов у 10 брендов; ваш артикул DSNU-12-160-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI12X160S, MI12X160SCA, MI12X160SCAG, MI12X160SG, MI12X160SU, MI12X160SUG |
| Camozzi | 24N2A12A160 |
| E.MC | IA12X160-S |
| Festo | DSNU-12-160-P-A |
| Metal Work | CYL-112-0-12-0160-C-P |
| Mindman | MCMI-11-12-160 |
| Norgren | KM/8012/M/160, RM/8012/M/160, RT/57212/M/160 |
| Parker | P1A-S012DS-0160 |
| STNC | TGL-12X160-S |
| Univer | M1000120160M |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-12-160-P-A — 1 590 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-12-150-P-A — 1 570 ₽; DSNU-12-175-P-A — 1 610 ₽; DSNU-12-125-P-A — 1 520 ₽; DSNU-12-200-P-A — 1 660 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-12-150-P-A: ход 150 мм вместо 160 мм, цена 1 570 ₽, дешевле на 20 ₽. DSNU-12-175-P-A: ход 175 мм вместо 160 мм, цена 1 610 ₽, дороже на 20 ₽. DSNU-12-125-P-A: ход 125 мм вместо 160 мм, цена 1 520 ₽, дешевле на 70 ₽. DSNU-12-200-P-A: ход 200 мм вместо 160 мм, цена 1 660 ₽, дороже на 70 ₽. Разброс цен среди этих соседей: от 1 520 до 1 660 ₽ при вашем 1 590 ₽.
Ближайшие 8 типоразмеров — DSNU-12-150-P-A, DSNU-12-175-P-A, DSNU-12-125-P-A, DSNU-12-200-P-A, DSNU-12-100-P-A; цены соседей от 1 410 до 1 660 ₽, ваш артикул — 1 590 ₽.
DSNU-12-150-P-A — 1 570 ₽DSNU-12-175-P-A — 1 610 ₽DSNU-12-125-P-A — 1 520 ₽DSNU-12-200-P-A — 1 660 ₽DSNU-12-100-P-A — 1 480 ₽DSNU-12-80-P-A — 1 460 ₽DSNU-12-75-P-A — 1 450 ₽DSNU-12-60-P-A — 1 410 ₽
Тот же Ø, другой ход: DSNU-12-50-P-ADSNU-12-40-P-ADSNU-12-30-P-A
Тот же ход, другой Ø: DSNU-16-160-P-ADSNU-20-160-P-ADSNU-25-160-P-ADSNU-32-160-P-A
