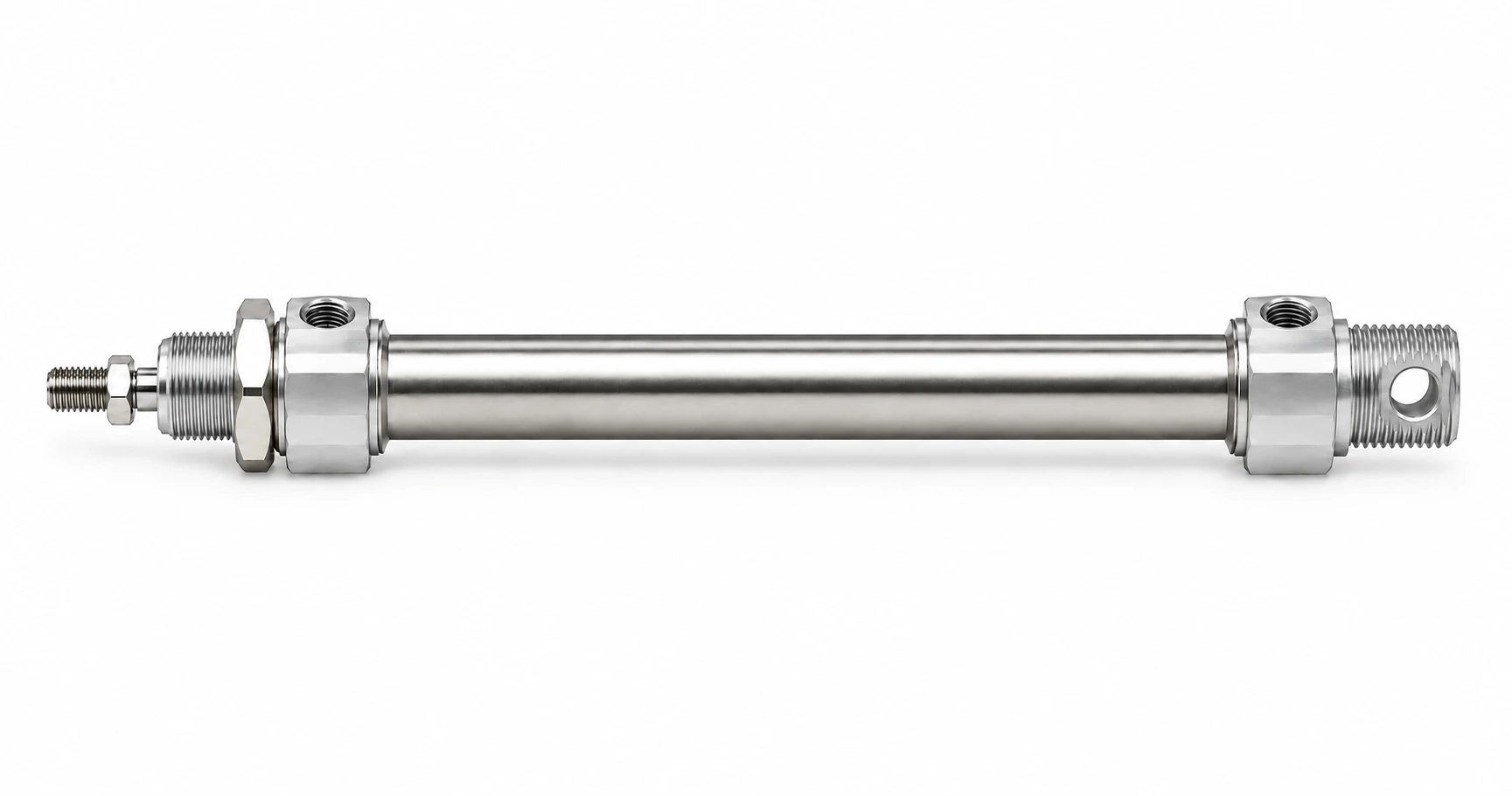

DSNU-12-60-P-A: Ø12 мм, ход 60 мм, теоретически 68 Н при 6 бар. Совместимый аналог: AirTAC MI12X60S, MI12X60SCA, MI12X60SCAG; Camozzi 24N2A12A060; E.MC IA12X60-S; Festo 1908258, DSNU-12-60-P-A.
| Диаметр поршня | 12 мм |
| Ход | 60 мм |
| Площадь поршня | 1,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 68 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,007 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-12-60-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 1 410 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-12-60-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 12 — диаметр поршня в миллиметрах. 60 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-12-50-P-A, DSNU-12-75-P-A, DSNU-12-40-P-A, DSNU-12-80-P-A, DSNU-12-30-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-12-60-P-A по цене снизу — 51-й.
Ø12 мм, F = P·π·D²/4: 4 бар — 45 Н; 5 бар — 57 Н; 6 бар — 68 Н; 7 бар — 79 Н. Площадь поршня 1,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Проверено по брендам: AirTAC — 6 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код. Всего 16 совместимых кодов у 9 брендов; ваш артикул DSNU-12-60-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI12X60S, MI12X60SCA, MI12X60SCAG, MI12X60SG, MI12X60SU, MI12X60SUG |
| Camozzi | 24N2A12A060 |
| E.MC | IA12X60-S |
| Festo | 1908258, DSNU-12-60-P-A |
| Mindman | MCMI-11-12-60 |
| Norgren | RM/8012/M/60 |
| Parker | P1A-S012DS-0060 |
| Pneumax | 1280.12.0060.M, 1280.12.60.M |
| STNC | TGL-12X60-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-12-60-P-A — 1 410 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-12-50-P-A — 1 390 ₽; DSNU-12-75-P-A — 1 450 ₽; DSNU-12-40-P-A — 1 390 ₽; DSNU-12-80-P-A — 1 460 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-12-50-P-A: ход 50 мм вместо 60 мм, цена 1 390 ₽, дешевле на 20 ₽. DSNU-12-75-P-A: ход 75 мм вместо 60 мм, цена 1 450 ₽, дороже на 40 ₽. DSNU-12-40-P-A: ход 40 мм вместо 60 мм, цена 1 390 ₽, дешевле на 20 ₽. DSNU-12-80-P-A: ход 80 мм вместо 60 мм, цена 1 460 ₽, дороже на 50 ₽. Разброс цен среди этих соседей: от 1 390 до 1 460 ₽ при вашем 1 410 ₽.
Ближайшие 8 типоразмеров — DSNU-12-50-P-A, DSNU-12-75-P-A, DSNU-12-40-P-A, DSNU-12-80-P-A, DSNU-12-30-P-A; цены соседей от 1 340 до 1 480 ₽, ваш артикул — 1 410 ₽.
