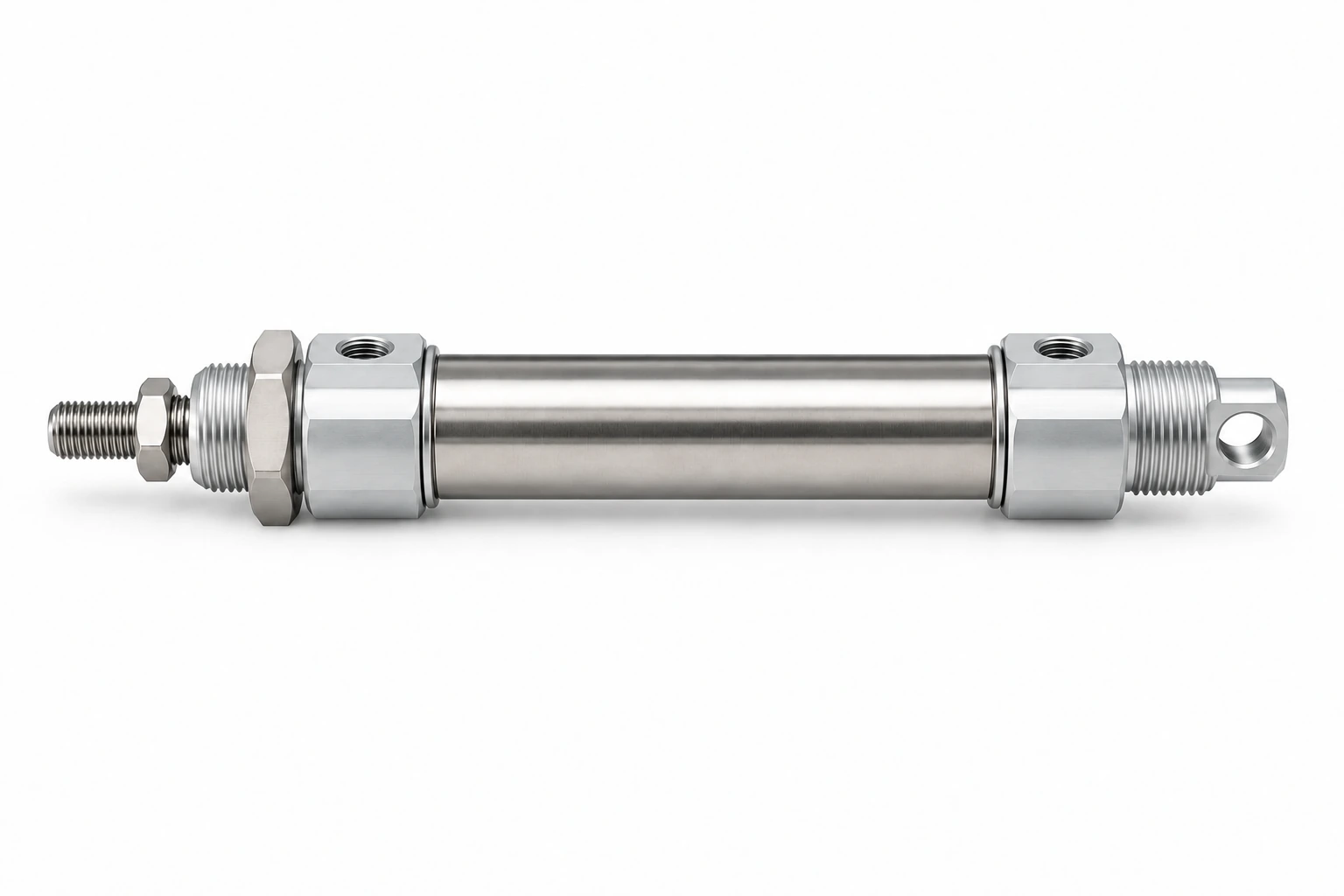

DSNU-20-50-P-A: Ø20 мм, ход 50 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MI20X50S, MI20X50SCA, MI20X50SCAG; Camozzi 24N2A20A050; E.MC IA20X50-S; Festo 19210, DSNU-20-50-P-A.
| Диаметр поршня | 20 мм |
| Ход | 50 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,016 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-20-50-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 1 760 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-20-50-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 20 — диаметр поршня в миллиметрах. 50 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-20-40-P-A, DSNU-20-60-P-A, DSNU-20-30-P-A, DSNU-20-25-P-A, DSNU-20-75-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-20-50-P-A по цене снизу — 150-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 50 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 29 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 3 кода; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 24 совместимых кодов у 10 брендов; ваш артикул DSNU-20-50-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI20X50S, MI20X50SCA, MI20X50SCAG, MI20X50SCM, MI20X50SCMG, MI20X50SG, MI20X50SR, MI20X50SRG, MI20X50SU, MI20X50SUG |
| Camozzi | 24N2A20A050 |
| E.MC | IA20X50-S |
| Festo | 19210, DSNU-20-50-P-A |
| Mindman | MCMI-11-20-50 |
| Norgren | RM/57220/M/50, RM/8020/M/50, RT/57220/M/50 |
| Parker | P1A-S020DS-0050 |
| Pneumax | 1280.20.0050.M, 1280.20.0050.MX, 1280.20.50.M |
| STNC | TGL-20X50-S |
| Univer | M1000200050M |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-20-50-P-A — 1 760 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-20-40-P-A — 1 730 ₽; DSNU-20-60-P-A — 1 780 ₽; DSNU-20-30-P-A — 1 710 ₽; DSNU-20-25-P-A — 1 710 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-20-40-P-A: ход 40 мм вместо 50 мм, цена 1 730 ₽, дешевле на 30 ₽. DSNU-20-60-P-A: ход 60 мм вместо 50 мм, цена 1 780 ₽, дороже на 20 ₽. DSNU-20-30-P-A: ход 30 мм вместо 50 мм, цена 1 710 ₽, дешевле на 50 ₽. DSNU-20-25-P-A: ход 25 мм вместо 50 мм, цена 1 710 ₽, дешевле на 50 ₽. Разброс цен среди этих соседей: от 1 710 до 1 780 ₽ при вашем 1 760 ₽.
Ближайшие 8 типоразмеров — DSNU-20-40-P-A, DSNU-20-60-P-A, DSNU-20-30-P-A, DSNU-20-25-P-A, DSNU-20-75-P-A; цены соседей от 1 660 до 1 870 ₽, ваш артикул — 1 760 ₽.
DSNU-20-40-P-A — 1 730 ₽DSNU-20-60-P-A — 1 780 ₽DSNU-20-30-P-A — 1 710 ₽DSNU-20-25-P-A — 1 710 ₽DSNU-20-75-P-A — 1 820 ₽DSNU-20-20-P-A — 1 660 ₽DSNU-20-80-P-A — 1 870 ₽DSNU-20-15-P-A — 1 660 ₽
