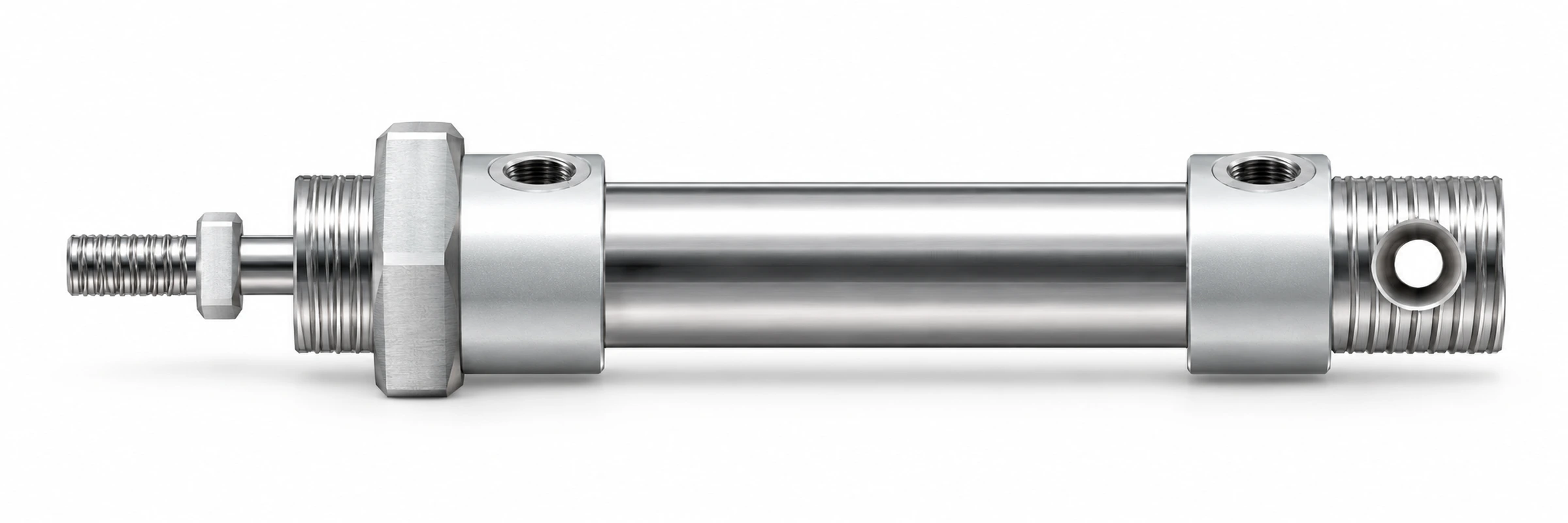

DSNU-10-15-P-A: Ø10 мм, ход 15 мм, теоретически 47 Н при 6 бар. Совместимый аналог: AirTAC MI10X15S, MI10X15SCA, MI10X15SCAG; Festo 1908251, DSNU-10-15-P-A; Mindman MCMI-11-10-15; Norgren RM/8010/M/15.
| Диаметр поршня | 10 мм |
| Ход | 15 мм |
| Площадь поршня | 0,8 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 47 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,001 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-10-15-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 1 130 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Festo, Mindman, Norgren, Parker, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-10-15-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 10 — диаметр поршня в миллиметрах. 15 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-10-10-P-A, DSNU-10-20-P-A, DSNU-10-25-P-A, DSNU-10-30-P-A, DSNU-10-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-10-15-P-A по цене снизу — 4-й.
Ø10 мм, F = P·π·D²/4: 4 бар — 31 Н; 5 бар — 39 Н; 6 бар — 47 Н; 7 бар — 55 Н. Площадь поршня 0,8 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Проверено по брендам: AirTAC — 6 кодов; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код. Всего 14 совместимых кодов у 7 брендов; ваш артикул DSNU-10-15-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI10X15S, MI10X15SCA, MI10X15SCAG, MI10X15SG, MI10X15SU, MI10X15SUG |
| Festo | 1908251, DSNU-10-15-P-A |
| Mindman | MCMI-11-10-15 |
| Norgren | RM/8010/M/15 |
| Parker | P1A-S010DS-0015 |
| Pneumax | 1280.10.0015.M, 1280.10.15.M |
| STNC | TGL-10X15-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-10-15-P-A — 1 130 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-10-10-P-A — 1 110 ₽; DSNU-10-20-P-A — 1 130 ₽; DSNU-10-25-P-A — 1 130 ₽; DSNU-10-30-P-A — 1 130 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-10-10-P-A: ход 10 мм вместо 15 мм, цена 1 110 ₽, дешевле на 20 ₽. DSNU-10-20-P-A: ход 20 мм вместо 15 мм, цена 1 130 ₽ — такая же. DSNU-10-25-P-A: ход 25 мм вместо 15 мм, цена 1 130 ₽ — такая же. DSNU-10-30-P-A: ход 30 мм вместо 15 мм, цена 1 130 ₽ — такая же. Разброс цен среди этих соседей: от 1 110 до 1 130 ₽ при вашем 1 130 ₽.
Ближайшие 8 типоразмеров — DSNU-10-10-P-A, DSNU-10-20-P-A, DSNU-10-25-P-A, DSNU-10-30-P-A, DSNU-10-40-P-A; цены соседей от 1 110 до 1 200 ₽, ваш артикул — 1 130 ₽.
DSNU-10-10-P-A — 1 110 ₽DSNU-10-20-P-A — 1 130 ₽DSNU-10-25-P-A — 1 130 ₽DSNU-10-30-P-A — 1 130 ₽DSNU-10-40-P-A — 1 150 ₽DSNU-10-50-P-A — 1 180 ₽DSNU-10-60-P-A — 1 180 ₽DSNU-10-75-P-A — 1 200 ₽
Тот же Ø, другой ход: DSNU-10-80-P-ADSNU-10-100-P-A
Тот же ход, другой Ø: DSNU-12-15-P-ADSNU-16-15-P-ADSNU-20-15-P-ADSNU-25-15-P-A
