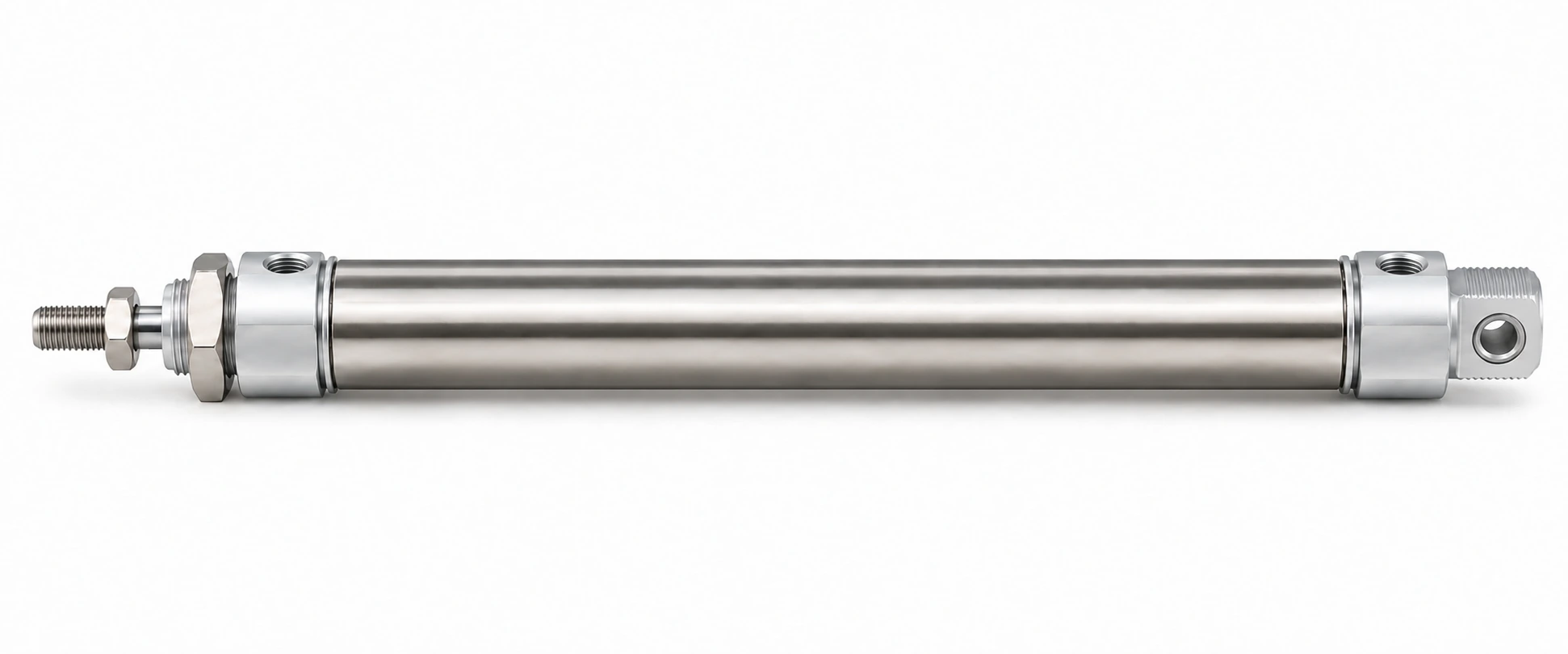

DSNU-25-200-P-A: Ø25 мм, ход 200 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X200S, MI25X200SCA, MI25X200SCAG; Camozzi 24N2A25A200; E.MC IA25X200-S; Festo 19226, DSNU-25-200-P-A.
| Диаметр поршня | 25 мм |
| Ход | 200 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,098 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-25-200-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 2 450 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-25-200-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 200 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-175-P-A, DSNU-25-160-P-A, DSNU-25-150-P-A, DSNU-25-250-P-A, DSNU-25-125-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-25-200-P-A по цене снизу — 353-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 200 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 181 см³, при 6 бар (изб.) это около 1,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 4 кода; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 25 совместимых кодов у 10 брендов; ваш артикул DSNU-25-200-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI25X200S, MI25X200SCA, MI25X200SCAG, MI25X200SCM, MI25X200SCMG, MI25X200SG, MI25X200SR, MI25X200SRG, MI25X200SU, MI25X200SUG |
| Camozzi | 24N2A25A200 |
| E.MC | IA25X200-S |
| Festo | 19226, DSNU-25-200-P-A |
| Mindman | MCMI-11-25-200 |
| Norgren | KM/8025/M/200, RM/57225/M/200, RM/8025/M/200, RT/57225/M/200 |
| Parker | P1A-S025DS-0200 |
| Pneumax | 1280.25.0200.M, 1280.25.0200.MX, 1280.25.200.M |
| STNC | TGL-25X200-S |
| Univer | M1000250200M |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-25-200-P-A — 2 450 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-175-P-A — 2 350 ₽; DSNU-25-160-P-A — 2 300 ₽; DSNU-25-150-P-A — 2 260 ₽; DSNU-25-250-P-A — 2 650 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-25-175-P-A: ход 175 мм вместо 200 мм, цена 2 350 ₽, дешевле на 100 ₽. DSNU-25-160-P-A: ход 160 мм вместо 200 мм, цена 2 300 ₽, дешевле на 150 ₽. DSNU-25-150-P-A: ход 150 мм вместо 200 мм, цена 2 260 ₽, дешевле на 190 ₽. DSNU-25-250-P-A: ход 250 мм вместо 200 мм, цена 2 650 ₽, дороже на 200 ₽. Разброс цен среди этих соседей: от 2 260 до 2 650 ₽ при вашем 2 450 ₽.
Ближайшие 8 типоразмеров — DSNU-25-175-P-A, DSNU-25-160-P-A, DSNU-25-150-P-A, DSNU-25-250-P-A, DSNU-25-125-P-A; цены соседей от 2 100 до 3 220 ₽, ваш артикул — 2 450 ₽.
