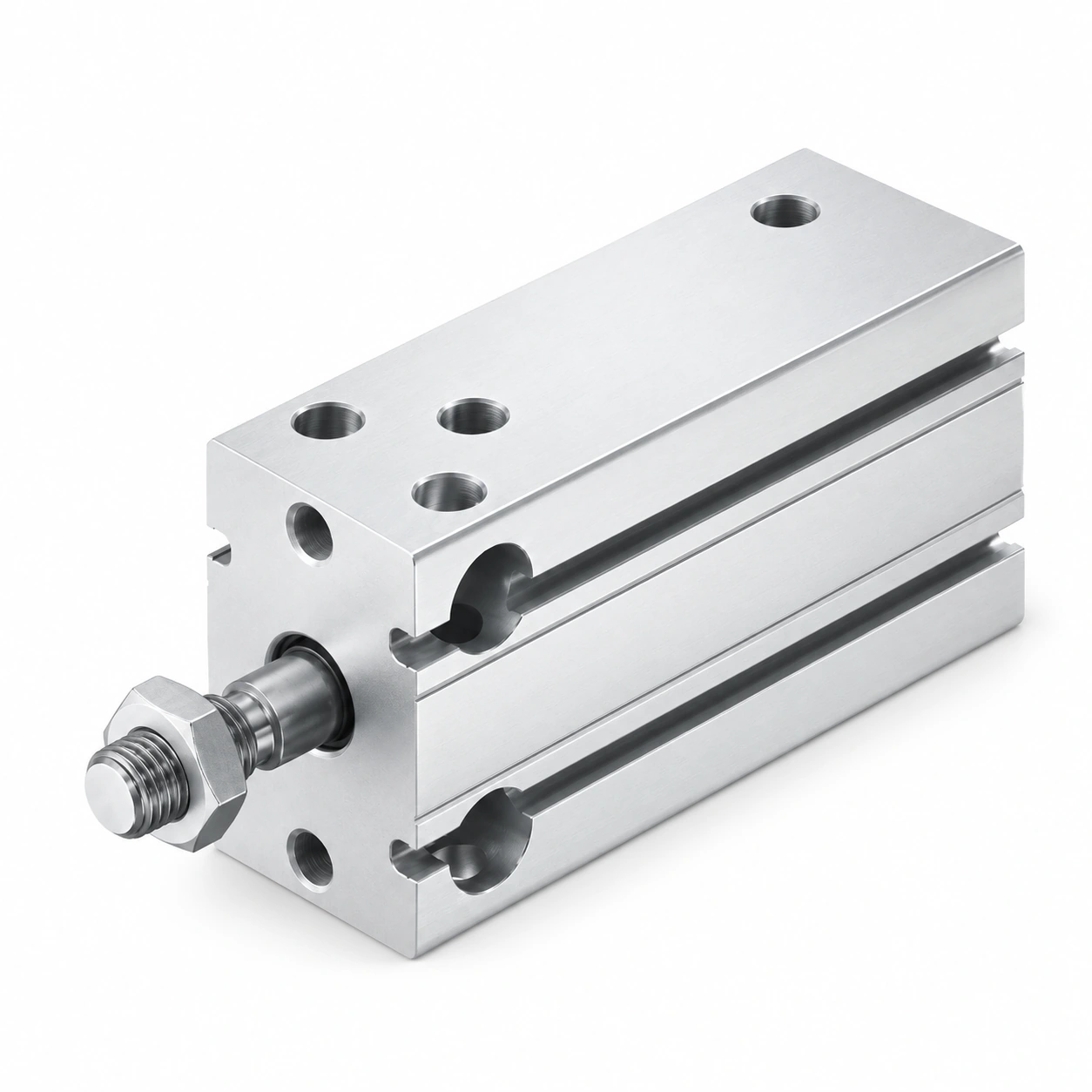

DPDM-16-5 пневмоцилиндр Ø16 ход 5

DPDM-16-5: Ø16 мм, ход 5 мм, теоретически 121 Н при 6 бар. Совместимый аналог: Festo 4833185, DPDM-16-5-PA; Mindman MCFA-11-16-5M.

Какие технические данные у DPDM-16-5?

Диаметр поршня	16 мм
Ход	5 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,001 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	DPDM-16-5
Серия	DPDM, 48 исполнений в карточке
Цена	3 270 ₽; в серии цены от 3 270 до 10 510 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 48
Совместимые бренды	Festo, Mindman

Как расшифровать обозначение DPDM-16-5?

Обозначение DPDM-16-5 состоит из 3 частей, разделённых дефисом. DPDM — серия («пневмоцилиндр компактный DPDM многопозиционного монтажа»). 16 — диаметр поршня в миллиметрах. 5 — ход в миллиметрах. Соседние обозначения того же ряда: DPDM-16-10, DPDM-16-15, DPDM-16-20, DPDM-16-25, DPDM-16-30. В карточке серии DPDM 48 исполнений с ценой от 3 270 до 10 510 ₽; DPDM-16-5 по цене снизу — 1-й.

Какое усилие развивает DPDM-16-5 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у DPDM-16-5 за один двойной ход?

Ø16 мм, ход 5 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 2 см³, при 6 бар (изб.) это около 0,0 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим DPDM-16-5?

Проверено по брендам: Festo — 2 кода; Mindman — 1 код. Всего 3 совместимых кодов у 2 брендов; ваш артикул DPDM-16-5 — наш ответ на любой из них.

Бренд	Код
Festo	4833185, DPDM-16-5-PA
Mindman	MCFA-11-16-5M

Семейства: Mindman DPDM · Festo DPDM · все аналоги Festo · все аналоги Mindman · все совместимые аналоги

Какая цена DPDM-16-5 и сколько идёт поставка?

DPDM-16-5 — 3 270 ₽ за штуку; в серии DPDM цены от 3 270 до 10 510 ₽, на складе 0 из 48 исполнений. Поставка 3–5 недель. Рядом по серии: DPDM-16-10 — 3 380 ₽; DPDM-16-15 — 3 460 ₽; DPDM-16-20 — 3 570 ₽; DPDM-16-25 — 3 760 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем DPDM-16-5 отличается от соседних размеров?

DPDM-16-10: ход 10 мм вместо 5 мм, цена 3 380 ₽, дороже на 110 ₽. DPDM-16-15: ход 15 мм вместо 5 мм, цена 3 460 ₽, дороже на 190 ₽. DPDM-16-20: ход 20 мм вместо 5 мм, цена 3 570 ₽, дороже на 300 ₽. DPDM-16-25: ход 25 мм вместо 5 мм, цена 3 760 ₽, дороже на 490 ₽. Разброс цен среди этих соседей: от 3 380 до 3 760 ₽ при вашем 3 270 ₽.

Какие ещё размеры DPDM есть?

Ближайшие 8 типоразмеров — DPDM-16-10, DPDM-16-15, DPDM-16-20, DPDM-16-25, DPDM-16-30; цены соседей от 3 380 до 4 510 ₽, ваш артикул — 3 270 ₽.

DPDM-16-10 — 3 380 ₽DPDM-16-15 — 3 460 ₽DPDM-16-20 — 3 570 ₽DPDM-16-25 — 3 760 ₽DPDM-16-30 — 3 890 ₽DPDM-16-40 — 4 080 ₽DPDM-16-50 — 4 510 ₽DPDM-20-5 — 3 800 ₽

Тот же ход, другой Ø: DPDM-10-5DPDM-25-5DPDM-6-5DPDM-32-5
