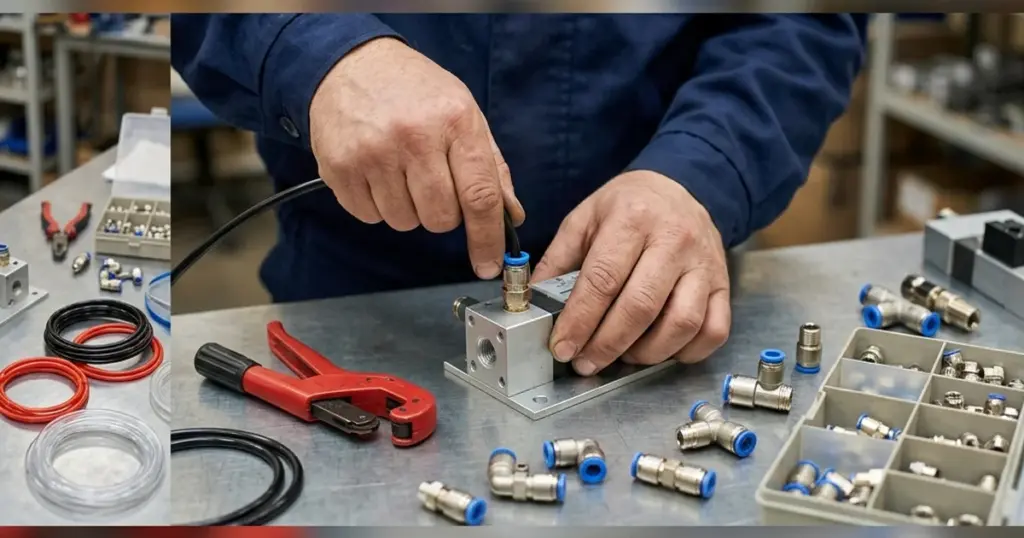

Цанговое соединение и цанговые фитинги: устройство, посадка трубки и таблица размеров

Краткий ответ: цанговое соединение в пневматике (не водопроводная арматура) — это цанговый фитинг, который держит пневмотрубку тремя элементами — цангой с зубцами (механический замок), уплотнительным кольцом (герметичность) и освобождающим кольцом (разборка без инструмента). Чтобы соединение не травило, трубку режут строго под 90° труборезом и вставляют до упора — на глубину от 10 мм для Ø4 до 20 мм для Ø12. Типоразмерный ряд: трубки Ø4/6/8/10/12 мм × резьбы M5–G1/2. В каталоге цанговых фитингов CORNETA.TECH — более 400 SKU WAALPC по цене от 10 ₽.

Как устроен цанговый фитинг — цанга, кольцо, уплотнение?

Снаружи цанговый фитинг выглядит просто: корпус с резьбой и торчащее сверху пластиковое кольцо. Вся механика — внутри, и она одинакова у всех производителей, в том числе у фитингов Camozzi, работающих в единой системе типоразмеров трубки (диаметры 4/6/8/10/12 мм и резьбовой ряд M5–G1/2 сложились как отраслевой де-факто стандарт; общие требования и методы испытаний цанговых соединителей для термопластичных трубок задаёт ISO 14743, а резьбовые порты и штуцера — ISO 16030; глубину посадки и размеры цанги каждый завод задаёт сам). Если разобрать фитинг, изнутри наружу идут пять элементов:

Сравнение резьбовых стандартов в миллиметрах — в статье BSP G и R: таблица размеров.

Из этой конструкции следуют два практических вывода. Первый: замок и герметичность — это разные элементы. Трубка может сидеть «мёртво» (цанга держит), но травить (уплотнение не работает, потому что трубка порезана косо или поцарапана). Второй: всё, что портит наружную поверхность трубки в зоне кольца — царапины, следы зубцов от прошлого монтажа, овальность после кусачек, — портит герметичность, а не удержание.

Как правильно посадить трубку — рез под 90° и вставка до упора?

Правильная посадка занимает пять секунд, но у этих пяти секунд есть техника. Чаще всего «брак» цангового фитинга — это ошибка посадки, а не дефект детали.

Отдельно про глубину вставки: на большинстве корпусов нет метки, поэтому глубину проверяют заранее — прикладывают трубку к фитингу сбоку, отмечают маркером и после вставки убеждаются, что метка ушла к самому кольцу. Для серийного монтажа проще один раз замерить и запомнить: «до упора» всегда чувствуется рукой как жёсткий стук в торец, а не как упругое сопротивление уплотнения.

Разборка — зеркально и с теми же правилами. Сначала полностью сбросить давление в линии: цанговое соединение допускает разборку только на обесточенной по воздуху магистрали, иначе трубка вылетит из гнезда как из пневмопушки. Затем равномерно нажать на освобождающее кольцо по всей окружности — пальцами или накидной вилкой — и вынуть трубку строго вдоль оси, без перекоса. Если тянуть трубку с нажатым наполовину кольцом, зубцы процарапают наружный слой, и этот конец придётся отрезать.

Выбор самой трубки — диаметр и материал под задачу — это отдельный вопрос; для него есть калькулятор подбора диаметра пневмотрубки и сравнение материалов в статье о трубках PU, PA и PE. Сами трубки — в каталоге пневмотрубок: полиуретановая PU0425 (Ø4×2,5) стоит 15 ₽ за метр.

Как вынуть трубку из цангового фитинга?

1. Сбросьте давление в линии и убедитесь, что манометр показывает ноль.
2. Прижмите кольцо (кнопку) цанги к корпусу фитинга по всей окружности: зубья цанги отпускают трубку.
3. Не отпуская кольца, потяните трубку из фитинга.
4. Обрежьте конец трубки под прямым углом, если он смят или поцарапан, и вставляйте заново до упора.

Если трубка не выходит, кольцо прижато не до конца или под давлением остался воздух: сначала стравите давление. Размеры трубок — в статье диаметры пневмотрубок PU и PA.

Какие бывают виды цанговых фитингов?

• Прямые с наружной резьбой — серия PC; с отверстием под шестигранник — POC; с внутренней резьбой — PCF.
• Угловые 90° — серия PL; удлинённые — PLL; с внутренней резьбой — PLF; без резьбы, оба конца под трубку, — PLJ; угловые 45° — PL45.
• Поворотные (универсальные) угольники — PHF и PHW: разбор поворотных фитингов.
• Мини-фитинги для трубок 2–6 мм — разобраны в статье Festo QSM.
• Тройники и заглушки — Festo QST, QSY, QSC.

Схема разреза цанги в статье пока не приведена: устройство цанги, кольца и уплотнения описано в разделе выше.

Какие размеры трубки и резьбы бывают: Ø4–12 мм × M5–G1/2?

Артикул цангового фитинга читается напрямую: серия + диаметр трубки + код резьбы. Код резьбы: M5 — M5, 01 — R1/8, 02 — R1/4, 03 — R3/8, 04 — R1/2 (коническая; у серий с индексом G — цилиндрическая G). То есть PC06-01 — прямой фитинг под трубку Ø6 с резьбой R1/8, а PL08-02 — угловой под Ø8 с R1/4.

Трубка, Ø мм	Глубина вставки, мм (ориентир)	Типовые резьбы	Пример артикула	Цена
4	10	M5, R1/8, R1/4	PC04-01	40 ₽
6	10	M5, R1/8, R1/4, R3/8	PC06-01	45 ₽
8	12	R1/8, R1/4, R3/8	PC08-02	50 ₽
10	15	R1/4, R3/8, R1/2	PC10-02	70 ₽
12	20	R1/4, R3/8, R1/2	PC12-04	130 ₽

Глубина вставки в таблице — ориентир: точное значение зависит от серии и завода, при сомнении сверяйтесь с листом на конкретный фитинг. Серия PC в каталоге выпускается и на Ø14–16 мм, в таблице — ходовые Ø4–12. Промежуточных размеров нет: трубка Ø6 не встанет в фитинг Ø8 ни при каком усилии — цанга рассчитана на конкретный наружный диаметр с допуском ±0,1 мм. Сочетание «диаметр × резьба» выбирается по резьбовому гнезду на пневмоострове, распределителе или цилиндре; если сомневаетесь в сочетании — прогоните позицию через подборщик фитингов CORNETA.TECH, он выдаёт артикул по диаметру трубки и резьбе порта за несколько секунд.

Форма корпуса выбирается по месту: прямой PC — когда трубка подходит к порту вдоль оси, угловой PL 90° — когда над портом мало места и трубку нужно сразу увести вбок, PL-45 — промежуточный случай на плотных монтажных плитах. Размерный ряд «диаметр × резьба» у прямых и угловых один и тот же, разница только в цене: у ходовых типоразмеров (R1/8, R1/4) угловой обычно дороже прямого, но встречаются и исключения.

Важный нюанс про резьбу: у стандартных серий PC/PL наружная резьба коническая, с заводским герметизирующим покрытием — она уплотняется самим витком. Серии с индексом G (PC-G, PL-G) имеют цилиндрическую резьбу с уплотнительным кольцом под буртом — их ставят туда, где порт выполнен под цилиндрическую резьбу и коническая недопустима. Резьба M5 всегда цилиндрическая и уплотняется кольцом.

Какие серии цанговых фитингов есть у WAALPC?

Все цанговые фитинги каталога собраны в рубрике Цанговые фитинги: выбор по диаметру трубки, резьбе и материалу корпуса, цены в рублях.

В каталоге CORNETA.TECH цанговая группа WAALPC — 16 серий, более 400 SKU, цены — в каталоге (дороже всего — пилотные обратные клапаны, пневмозамки PCV). Цена «от» в таблице берётся из каталога автоматически; цены по каждому артикулу — в карточке серии.

Серия	Исполнение	SKU	Цена от
PC	Прямой, наружная резьба	49	от 10 ₽
PC-G	Прямой, цилиндрическая резьба G с уплотнительным кольцом	21	от 45 ₽
PCF	Прямой, внутренняя резьба	25	от 60 ₽
PL	Угловой 90°, наружная резьба	49	от 15 ₽
PL-45	Угловой 45°	22	от 55 ₽
PLF	Угловой 90°, внутренняя резьба	50	от 95 ₽
PLJ / PLL / PLM	Угольник 90° со вставным штуцером (PLJ), удлинённый (PLL), переборочный — монтаж через панель (PLM)	93	от 90 ₽
PL-G-BR	Угловой 90°, резьба G, комбинированный (никелированная латунь и пластик)	21	от 180 ₽
PE / PEG / PEW	Тройники: PE — равнопроходный Т-образный, PEG и PEW — переходные (PEW — угловой)	77	от 35 ₽
PU	Прямой соединитель трубка–трубка	11	от 30 ₽
PU-трубка	Полиуретановая трубка, цена за метр	11	от 15 ₽
PCV	Обратный клапан пилотный (пневмозамок) с цанговыми гнёздами	5	от 1 140 ₽

Ориентиры по ценам: прямой PC04-01 — 40 ₽, угловой PL04-01 — 50 ₽, прямой с внутренней резьбой PCF06-01 — 60 ₽, тройник PE04 — 40 ₽, прямой соединитель трубка–трубка PU04 — 30 ₽, пилотный обратный клапан PCV-06 — 1 140 ₽. Все серии выполнены в единой системе размерностей, поэтому импортная трубка того же диаметра встаёт в фитинг WAALPC, и наоборот — при подборе аналога импортной обвязки не нужно перекладывать магистраль целиком, достаточно заменить дефицитные узлы. Импортный артикул фитинга подбирается в поиске аналога: вводите обозначение оригинала — получаете совместимый аналог по ISO с ценой.

Как проверить, хватит ли фитингу пропускной способности?

Цанговый фитинг сужает канал: проход в корпусе может быть уже внутреннего диаметра трубки. Поэтому пропускную способность линии считают по самому узкому сечению — берут меньший из двух диаметров; расчёт по внутреннему диаметру трубки даёт верхнюю оценку. Оценочная формула расхода через сечение:

Расчёт на реальном артикуле. Обвязываем мини-цилиндр MAL-20-50-CA (Ø20, ход 50 мм, порт G1/8, 1 380 ₽) трубкой PU0425 (Ø4×2,5 мм, 15 ₽/м) через прямой фитинг PC04-01 (40 ₽) при давлении 6 бар:

• Пропускная способность линии: Q = 0,047 × 2,5² × 12 × (6+1) = 0,047 × 6,25 × 12 × 7 ≈ 24,7 нл/мин.
• Потребление цилиндра: объём двух полостей за двойной ход (Ø20, шток 8 мм) ≈ 15,7 + 13,2 ≈ 29 см³, приведённый к атмосфере — 29 × 7 ≈ 203 нсм³ ≈ 0,20 нл за цикл. При 30 циклах в минуту — ≈6,1 нл/мин.
• Запас по расходу: 24,7 / 6,1 ≈ 4 раза. Линия Ø4 для такого цилиндра берёт запас с комфортным резервом; при разгоне свыше 50 циклов в минуту (потребление ≈10 нл/мин) запас сужается до ~2,4 раза — на высокой частоте переходите на Ø6.

Итог по деньгам: полная обвязка одного мини-цилиндра — два угловых PL04-01 (2 × 50 ₽), два метра PU0425 (2 × 15 ₽) и два дросселя с обратным клапаном SL04-01 (2 × 160 ₽, о настройке скорости — в статье про дросселирование пневмоцилиндра) — суммарно — по каталогу. Для протяжённых магистралей и больших расходов сечение проверяют в калькуляторе потерь давления.

Почему цанговый фитинг травит воздух?

Утечка в цанговом соединении — почти всегда монтаж, а не деталь. Шесть типовых причин в порядке частоты:

Диагностика простая: мыльный раствор кистью на стык «трубка–кольцо» и на резьбу — пузыри покажут точку за минуту. Игнорировать мелкое шипение дорого: во что обходится незакрытая утечка в год, считает калькулятор стоимости утечек — одна «незаметная» дырка эквивалентом 1 мм съедает десятки тысяч рублей электроэнергии в год. Обзор всех типов пневмофитингов, включая резьбовые и обжимные, — в статье о типах пневматических фитингов и монтаже.

Какие вопросы чаще всего задают про цанговые фитинги?

Чем цанговый фитинг отличается от обжимного с гайкой

Обжимной фитинг зажимает трубку накидной гайкой через врезное или обжимное кольцо — нужен ключ, соединение рассчитано на редкую разборку. Цанговый собирается рукой за секунды: замок держит цанга с зубцами, герметичность даёт уплотнительное кольцо, разборка — нажатием на освобождающее кольцо. В пневматике до 10 бар цанговый стал стандартом де-факто; обжимные остаются в гидравлике и на высоких давлениях.

Сколько раз можно пересаживать трубку в цанговый фитинг

Сам фитинг рассчитан на десятки циклов сборки-разборки — цанга и кольцо не изнашиваются от штатной работы освобождающего кольца. Ограничение — конец трубки: после каждой посадки на нём остаются следы зубцов. Правило простое: перед повторной посадкой укоротить трубку на 10–15 мм труборезом. Если запаса длины нет — заменить отрезок, метр PU0425 стоит 15 ₽.

Почему новый фитинг травит сразу после монтажа

В порядке вероятности: трубка не дошла до упора (самая частая причина), косой рез или овальный торец, повреждённый конец трубки, боковой натяг у корпуса. Если пузырится у резьбы — сорвано герметизирующее покрытие конической резьбы при перетяжке. Заводской брак в цанговой группе — редкость, начинать поиск причины стоит с посадки.

Можно ли вставить трубку Ø6 в фитинг Ø8

Нет. Цанга и уплотнительное кольцо рассчитаны на конкретный наружный диаметр с допуском ±0,1 мм. Трубка меньшего диаметра физически войдёт в гнездо, но кольцо её не охватит — соединение будет травить сразу. Переход между диаметрами делается переходными фитингами — прямыми PG и PGJ или переходными тройниками PEG и PEW из каталога WAALPC, а не «внатяг».

Какая резьба у цанговых фитингов — коническая или цилиндрическая

У стандартных серий PC/PL наружная резьба коническая с заводским герметизирующим покрытием — уплотняется самим витком, лента не нужна. У серий с индексом G (PC-G, PL-G) резьба цилиндрическая, герметичность даёт уплотнительное кольцо под буртом. M5 всегда цилиндрическая с кольцом. Перед заказом сверьте, под какую резьбу выполнен порт оборудования: наружная коническая в цилиндрическом гнезде G — обычное сочетание (так ставят PC/PL в порты G цилиндров WAALPC; у распределителей WAALPC 4V порты Rc), но её не перетягивают: конус распирает порт; наружную цилиндрическую G в коническое гнездо Rc не ставят — у такого порта нет торца под кольцо.

Какое давление и температуру держит цанговый фитинг

По характеристикам серии PC — рабочее давление от −0,099 до 1,0 МПа (от вакуума до 10 бар), температура −20…+60 °C, среда — сжатый воздух и вакуум; корпус — полимер PBT и латунь, уплотнение NBR. Предел линии задаёт самый слабый элемент: у полиуретановой трубки допустимое давление падает с ростом температуры, поэтому на горячих участках сверяйте и трубку. Для воды, масла и пара в водопроводе применяют другие — обжимные — фитинги.

Держат ли цанговые фитинги вакуум

Да: уплотнительное кольцо работает в обе стороны — и на избыточное давление, и на разрежение; у серии PC рабочий диапазон начинается с −0,099 МПа, то есть почти полного вакуума. Требование к посадке на вакууме жёстче — любой косой рез, который на давлении «шипит», на вакуумной линии роняет разрежение и захват перестаёт держать деталь. Для вакуумных линий рез труборезом и вставка до упора обязательны без исключений.
