PLF

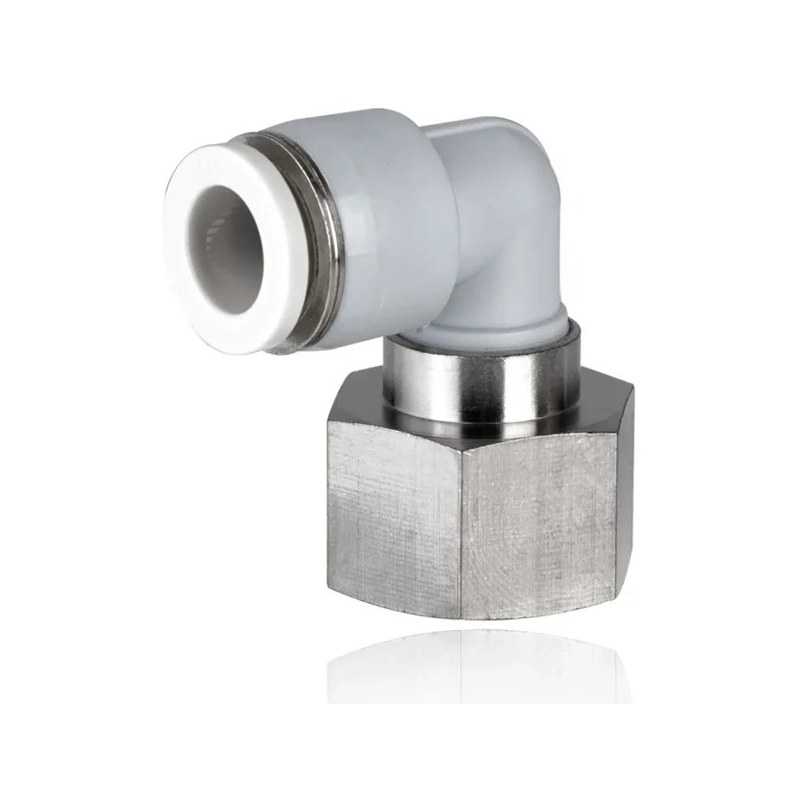

Фитинг угловой 90° цанговый, внутренняя резьба PLF

Угловой цанговый фитинг 90° с внутренней резьбой, комбинированный (никелированный латунный корпус + полимерная цанга POM) — присоединяет трубку к штуцеру или ниппелю под прямым углом, быстрый монтаж вставкой без инструмента. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Аналог AirTAC PLF. Пришлите типоразмер — подберём замену.

Артикулы серии: PLF04-01, PLF04-02, PLF04-03 (всего 50 модификаций)
📦 НА СКЛАДЕ Фитинг угловой 90° цанговый, внутренняя резьба PLF WAALPC PLF
PLF фото 1
PLF чертёж
PLF чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
✓ отгрузка 24 ч
Ключевые характеристики
Серия
PLF
Производитель
WAALPC
Тип фитинга
Угловой (L-образный) 90°
Материал корпуса
Никелированная латунь
Рабочее давление
−0,099…1,0 МПа
Рабочая температура
−20…+60 °C
Рабочая среда
сжатый воздух, вакуум
Все характеристики →
от 72 ₽
Артикул: PLF06-02
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

О серии

Серия WAALPC PLF — угловые 90° цанговые фитинги с внутренней цилиндрической резьбой G (BSPP): трубка вставляется в цангу без инструмента, резьбовая сторона вкручивается в ответный штуцер или ниппель. Применяются там, где нужно подвести трубку под прямым углом и при этом резьба должна быть внутренней (а не наружной, как у серии PL).

Корпус — никелированная латунь, цанга POM, уплотнение NBR, рабочий диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Совместим с трубками PU и PA.

Расшифровка артикула

Формат: PLF{ØØ}-{резьба}. Пример: PLF08-02 = Ø8 мм × G1/4″ угол 90°.

  • PLF04 — Ø 4 мм
  • PLF06 — Ø 6 мм
  • PLF08 — Ø 8 мм
  • PLF10 — Ø 10 мм
  • PLF12 — Ø 12 мм

Как подобрать нужное исполнение PLF?

Исполнение выбирают по диаметру трубки под цангу и размеру внутренней резьбы — оба параметра в обозначении. PLF не путать с PL: у PLF резьба внутренняя (в штуцер вкручивается наш фитинг), у PL — наружная (фитинг вкручивается в ответный порт).

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PLF4M5, Festo QSLF, SMC KQ2LF08-01 (совпадают присоединительные и установочные размеры, серия PLF).

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
PLF04-01—от 90 ₽поставка 2–4 неделиAirTAC PLF401 · SMC KQ2LF04-01
PLF04-01X—от 90 ₽поставка 2–4 неделиFesto QSLF-1/8-4-B · SMC KQ2LF04-01
PLF04-02—от 114 ₽поставка 2–4 неделиAirTAC PLF402
PLF04-03—от 126 ₽поставка 2–4 неделиFesto PLF04-03
PLF04-03X—от 126 ₽поставка 2–4 неделиFesto PLF04-03X
PLF04-04—от 192 ₽поставка 2–4 неделиFesto PLF04-04
PLF04-04X—от 192 ₽поставка 2–4 неделиFesto PLF04-04X
PLF04-M5Ø04 мм, M596 ₽поставка 2–4 неделиAirTAC PLF4M5 · SMC KQ2LF04-M5
PLF04-M5XØ04 мм, M596 ₽поставка 2–4 неделиSMC KQ2LF04-M5
PLF06-01Ø06 мм, 1/8120 ₽на складеAirTAC PLF601
PLF06-01X—от 96 ₽поставка 2–4 неделиFesto QSLF-1/8-6-B
PLF06-02Ø06 мм, 1/4150 ₽на складеAirTAC PLF602
PLF06-02X—от 123 ₽поставка 2–4 неделиFesto QSLF-1/4-6-B
PLF06-03—от 183 ₽поставка 2–4 неделиAirTAC PLF603
PLF06-04—от 279 ₽поставка 2–4 неделиFesto PLF06-04
PLF06-04X—от 279 ₽поставка 2–4 неделиFesto PLF06-04X
PLF06-M5—от 105 ₽поставка 2–4 неделиSMC KQ2LF06-M5
PLF06-M5XØ06 мм, M5105 ₽поставка 2–4 неделиSMC KQ2LF06-M5
PLF08-01Ø08 мм, 1/8120 ₽на складеAirTAC PLF801 · Festo QSLF · SMC KQ2LF08-01
PLF08-01X—от 99 ₽поставка 2–4 неделиFesto QSLF-1/8-8-B
PLF08-02—от 160 ₽на складеAirTAC PLF802 · SMC KQ2LF08-02
PLF08-02X—от 126 ₽поставка 2–4 неделиFesto QSLF-1/4-8-B
PLF08-03Ø08 мм, 3/8220 ₽на складеAirTAC PLF803 · SMC KQ2LF08-03
PLF08-03X—от 177 ₽поставка 2–4 неделиFesto QSLF-3/8-8-B
PLF08-04—от 360 ₽на складеFesto PLF08-04
PLF08-M5—от 105 ₽поставка 2–4 неделиFesto PLF08-M5
PLF08-M5X—от 105 ₽поставка 2–4 неделиFesto PLF08-M5X
PLF10-01Ø10 мм, G1/8201 ₽поставка 2–4 неделиAirTAC PLF1001
PLF10-02Ø10 мм, G1/4240 ₽на складеAirTAC PLF1002 · SMC KQ2LF10-02
PLF10-02X—от 201 ₽поставка 2–4 неделиFesto QSLF-1/4-10-B
PLF10-03Ø10 мм, G3/8240 ₽на складеSMC KQ2LF10-03
PLF10-03X—от 201 ₽поставка 2–4 неделиFesto QSLF-3/8-10-B
PLF10-04Ø10 мм, G1/2360 ₽на складеAirTAC PLF1004
PLF10-M5—от 72 ₽поставка 2–4 неделиFesto PLF10-M5
PLF10-M5X—от 72 ₽поставка 2–4 неделиFesto PLF10-M5X
PLF12-01—от 240 ₽поставка 2–4 неделиFesto PLF12-01
PLF12-01X—от 240 ₽поставка 2–4 неделиFesto PLF12-01X
PLF12-02Ø12 мм, G1/4290 ₽на складеAirTAC PLF1202
PLF12-04Ø12 мм, 1/2320 ₽на складеAirTAC PLF1204
PLF12-M5—от 72 ₽поставка 2–4 неделиFesto PLF12-M5
PLF12-M5X—от 72 ₽поставка 2–4 неделиFesto PLF12-M5X

Совместимо с AirTAC PLF401

Совместимый аналог — наш PLF04-01. Цена 90 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQ2LF04-01

Совместимо с Festo QSLF-1/8-4-B

Совместимый аналог — наш PLF04-01X. Цена 90 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQ2LF04-01

Совместимо с AirTAC PLF402

Совместимый аналог — наш PLF04-02. Цена 114 ₽, поставка 2–4 недели.

Совместимо с Festo PLF04-03

Совместимый аналог — наш PLF04-03. Цена 126 ₽, поставка 2–4 недели.

Совместимо с Festo PLF04-03X

Совместимый аналог — наш PLF04-03X. Цена 126 ₽, поставка 2–4 недели.

Совместимо с Festo PLF04-04

Совместимый аналог — наш PLF04-04. Цена 192 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — PLF12 из 50 типоразмеров на складе, остальные — поставка 2–4 недели
Цена за штуку, ₽. В серии 50 типоразмеров. Цены обновляются автоматически из складского реестра. Пометка «от» — в этом типоразмере есть исполнения дороже базового.
Ø трубки, ммM5G1/8G1/4G3/8G1/2
Ø трубки ↓присоединительная резьба
49690114126192
6105от 96123183279
810599от 126177297
1072201201201297
1272240240240264
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии PLF?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø4 × 0 мм — от 120 ₽Ø4 × 1 мм — от 110 ₽Ø4 × 2 мм — от 140 ₽Ø6 × 0 мм — от 130 ₽Ø6 × 1 мм — от 120 ₽Ø6 × 2 мм — от 150 ₽Ø6 × 3 мм — от 220 ₽Ø8 × 0 мм — от 130 ₽Ø8 × 1 мм — от 120 ₽Ø8 × 2 мм — от 150 ₽Ø8 × 3 мм — от 210 ₽Ø8 × 4 мм — от 350 ₽Ø10 × 1 мм — от 240 ₽Ø10 × 2 мм — от 240 ₽Ø10 × 3 мм — от 240 ₽Ø10 × 4 мм — от 350 ₽Ø12 × 2 мм — от 280 ₽Ø12 × 3 мм — от 280 ₽Ø12 × 4 мм — от 310 ₽

Какие ещё серии есть в разделе «Комбинированный»?

Угол цанговый комбинированный, G-резьба PL-Gот 48 ₽Угольник переходной 90° цанговый, трубка × трубка PVGот 21 ₽Фитинг угловой 90° удлинённый, наружная резьба PLLот 66 ₽Фитинг угловой 90° цанговый трубка-трубка PVот 40 ₽Фитинг угловой поворотный универсальный PHот 48 ₽Фитинг угловой поворотный универсальный, внутренняя резьба PHFот 87 ₽Фитинг угловой поворотный универсальный, наружная резьба PHWот 222 ₽Фитинг угловой 90° цанговый, наружная резьба PLот 12 ₽
Весь раздел — 311 позиций →

Каким импортным обозначениям соответствует PLF

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с PLF?

ПневмотрубкиПневмоцилиндрыДроссели
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PLF?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.
