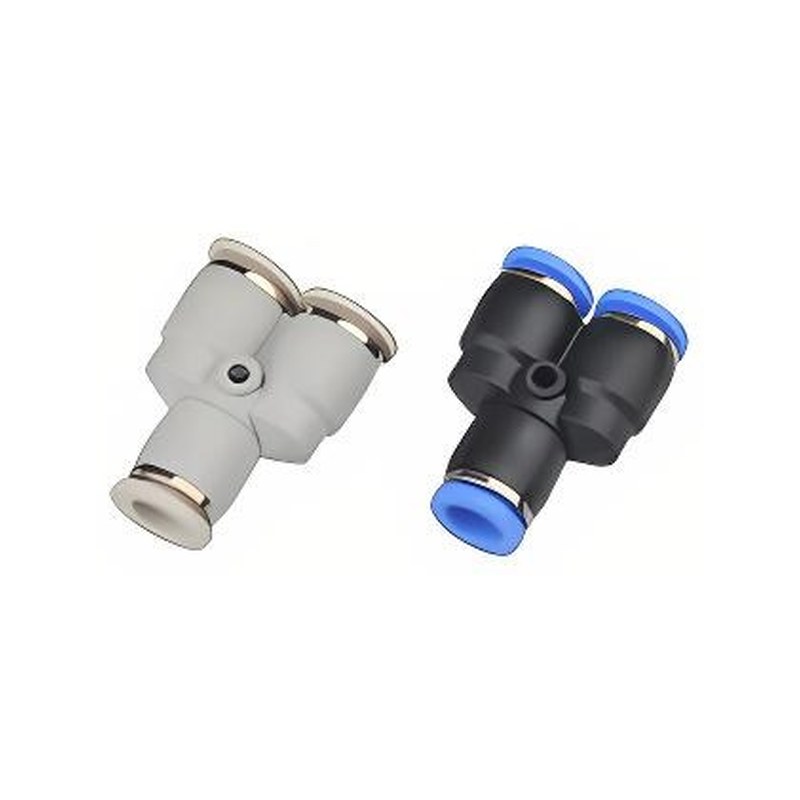

Тройник Y-образный цанговый трубка-трубка PY

Тройник Y-образный цанговый трубка-трубка WAALPC PY, Ø 3/4/6/8/10/12/14/16 мм. Аналог AirTAC PY.

Артикулы серии: PY04, PY06, PY08 (всего 7 модификаций)

Тройник Y-образный цанговый трубка-трубка PY WAALPC PY

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип фитинга

Тройник (T-образный)

Серия

Материал корпуса

Никелированная латунь

Рабочее давление

−0,099…1,0 МПа

Рабочая температура

−20…+60 °C

Рабочая среда

сжатый воздух, вакуум

Все характеристики →

Артикул: PY06

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

О серии

PY — Y-образный цанговый тройник «трубка–трубка». Объединяет или разветвляет три пневмотрубки одного диаметра, сводя их под углом в форме Y. Все три конца цанговые: трубка фиксируется простой вставкой до упора, а снимается нажатием на цанговое кольцо. Резьбы нет — это соединение только «трубка–трубка».

Корпус — никелированная латунь, цанга — POM, уплотнение NBR; рабочая температура −20…+60 °C (верх ограничивает полимерная цанга). Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Совместимые трубки — PU (полиуретан) и PA (полиамид). Совместимый аналог AirTAC PY — совпадает по назначению; присоединительные и установочные размеры уточняйте. Ставится в пневмосистемы станков и промышленной автоматики при замене импортных фитингов.

Расшифровка артикула

Артикул кодирует Ø трубки — у Y-тройника все три отвода одного размера. Серия — PY.

PY04 — под трубку Ø 4 мм
PY06 — под трубку Ø 6 мм
PY08 — под трубку Ø 8 мм
PY10 — под трубку Ø 10 мм
PY12 — под трубку Ø 12 мм
PY14 — под трубку Ø 14 мм
PY16 — под трубку Ø 16 мм

Под какие диаметры трубки есть исполнения серии PY

Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 7 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PY8, SMC KQ2U08 (совпадают присоединительные и установочные размеры, серия PY).

Производитель	Модель	Совместимость
AirTAC	`PY8`	Совместимый аналог — наш PY08

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
PY04	Ø04 мм	705 ₽	поставка 2–4 недели	AirTAC PY04
PY06	Ø06 мм	720 ₽	поставка 2–4 недели	AirTAC PY06
PY08	Ø08 мм	738 ₽	поставка 2–4 недели	AirTAC PY08 · AirTAC PY8 · SMC KQ2U08
PY10	Ø10 мм	813 ₽	поставка 2–4 недели	AirTAC PY10
PY12	Ø12 мм	1 005 ₽	поставка 2–4 недели	AirTAC PY12
PY14	Ø14 мм	1 434 ₽	поставка 2–4 недели	AirTAC PY14
PY16	Ø16 мм	1 434 ₽	поставка 2–4 недели	AirTAC PY16

Совместимо с AirTAC PY04

Совместимый аналог — наш PY04, Ø04 мм. Цена 705 ₽, поставка 2–4 недели.

Совместимо с AirTAC PY06

Совместимый аналог — наш PY06, Ø06 мм. Цена 720 ₽, поставка 2–4 недели.

Совместимо с AirTAC PY08

Совместимый аналог — наш PY08, Ø08 мм. Цена 738 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: AirTAC PY8 · SMC KQ2U08

Совместимо с AirTAC PY10

Совместимый аналог — наш PY10, Ø10 мм. Цена 813 ₽, поставка 2–4 недели.

Совместимо с AirTAC PY12

Совместимый аналог — наш PY12, Ø12 мм. Цена 1 005 ₽, поставка 2–4 недели.

Совместимо с AirTAC PY14

Совместимый аналог — наш PY14, Ø14 мм. Цена 1 434 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие импортные аналоги есть у серии PY?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø4 × 1 мм — от 340 ₽Ø4 × 2 мм — от 380 ₽Ø4 × 6 мм — от 230 ₽Ø4 × 8 мм — от 240 ₽Ø6 × 1 мм — от 380 ₽Ø6 × 2 мм — от 410 ₽Ø6 × 3 мм — от 450 ₽Ø6 × 8 мм — от 250 ₽Ø6 × 10 мм — от 350 ₽Ø8 × 1 мм — от 380 ₽Ø8 × 2 мм — от 410 ₽Ø8 × 3 мм — от 450 ₽Ø8 × 4 мм — от 450 ₽Ø8 × 10 мм — от 350 ₽Ø8 × 12 мм — от 350 ₽Ø10 × 1 мм — от 540 ₽Ø10 × 2 мм — от 540 ₽Ø10 × 3 мм — от 590 ₽Ø10 × 4 мм — от 630 ₽Ø10 × 12 мм — от 380 ₽

Какие ещё серии есть в разделе «Комбинированный»?

Тройник переходный угловой цанговый PEWот 36 ₽Тройник переходный цанговый PEGот 33 ₽Тройник Т-образный цанговый трубка-трубка PEот 40 ₽Тройник Т-образный цанговый, наружная резьба на отводе PBот 57 ₽Тройник цанговый комбинированный, G-резьба PB-Gот 60 ₽Фитинг угловой переходный цанговый PWот 36 ₽

Весь раздел — 148 позиций →

Каким импортным обозначениям соответствует PY

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

SMC KQ 235 обозначений
AirTAC PY 68 обозначений

Что покупают вместе с PY?

Пневмотрубки Пневмоцилиндры Дроссели

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PY?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

Тип фитинга	Тройник (T-образный)
Тип соединения	Цанга + цанга (трубка–трубка)
Материал корпуса	Никелированная латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Диаметр трубки	03, 04, 06, 08, 10, 12, 14, 16 мм
Рабочая среда	Сжатый воздух / вода
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	−20…+60 °C
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
Аналог (бренд)	AirTAC PY
