Морозостойкость пневматических трубок: при какой температуре PU дубеет, PA трескается

Когда пневмомагистраль выходит за стены отапливаемого цеха — на улицу к воротам, на стройплощадку или к мобильному компрессору в неотапливаемом боксе — на первый план выходит вопрос материала трубки. Стандартная полиуретановая PU 8×6, которая верно служит при +25 °C, при ‒30 °C дубеет, теряет 80 % эластичности и трескается на любом изгибе. Полиамид PA11 выдерживает до ‒40 °C, но менее гибкий. Полиэтилен PE — недорогой, но рвётся уже при ‒20 °C. ПТФЭ держит ‒60 °C, но цена выше в 4-7 раз. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает поведение каждого материала на морозе с конкретными цифрами: при какой температуре материал теряет паспортные характеристики, как меняется максимальное давление от температуры, какой минимальный радиус изгиба допустим в холодных условиях. Приводится сводная таблица «температура → допустимое давление при этой t°» и интерактивный калькулятор подбора материала под минимальную температуру эксплуатации.

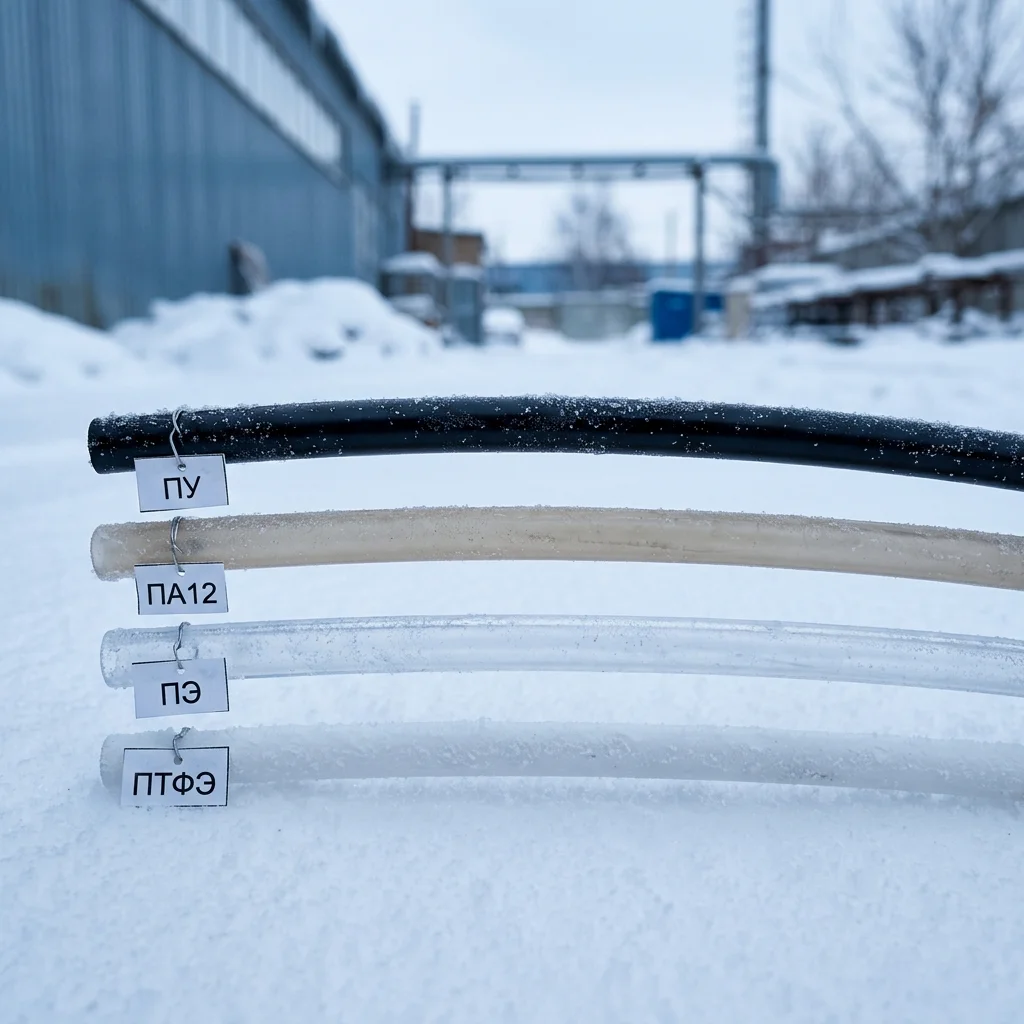

Краткий ответ: таблица материал → минимальная температура

Если в двух словах: для уличной эксплуатации в средней полосе России (минимальная зимняя температура ‒25…‒35 °C) подходит только полиамид PA11. Для арктических объектов (‒40…‒55 °C) нужен ПТФЭ. PU и PE на длительный мороз не годятся. Кратковременные похолодания (несколько ночей в году с ‒15 °C) PU 95А выдерживает с допустимым давлением, сниженным до 4-5 бар.

Материал	Мин. рабочая t°	Мин. кратковременная t°	Цена за метр (Ø8)	Где применять зимой
PU 95А полиуретан	‒20 °C	‒35 °C	52 ₽	Только в помещении или короткий вынос
PA11 полиамид	‒40 °C	‒50 °C	95 ₽	Уличные магистрали средней полосы РФ
PE полиэтилен	‒15 °C	‒25 °C	38 ₽	Не рекомендуется на улице зимой
ПТФЭ (фторопласт)	‒60 °C	‒70 °C	290 ₽	Арктика, химия, агрессивные среды

«Минимальная рабочая температура» — это нижняя граница, при которой материал сохраняет паспортные характеристики (давление, гибкость, ресурс). «Минимальная кратковременная» — допустимый предел на 1-3 часа при сниженном до 50 % давлении. Если у вас в Якутске зимой ‒45 °C на 2-3 месяца — берите PA11 без вариантов; PU 95А лопнет на первой попытке согнуть трубку. Подробное общее сравнение материалов без привязки к морозу — в материале сравнение пневмотрубок PU, PA, PE.

Полиуретан PU 95А на морозе

Полиуретан Shore 95А — самый ходовой материал в промышленной пневматике благодаря компромиссу «гибкость + прочность + цена». При комнатной температуре +20 °C он выдерживает 10 бар с минимальным радиусом изгиба 25 мм для трубки Ø8 мм. Беда начинается, когда температура падает ниже +5 °C: модуль упругости растёт обратно пропорционально температуре, и при 0 °C трубка уже на 30 % жёстче. При ‒10 °C жёсткость растёт ещё на 60 %, появляется характерный «хруст» при сгибе.

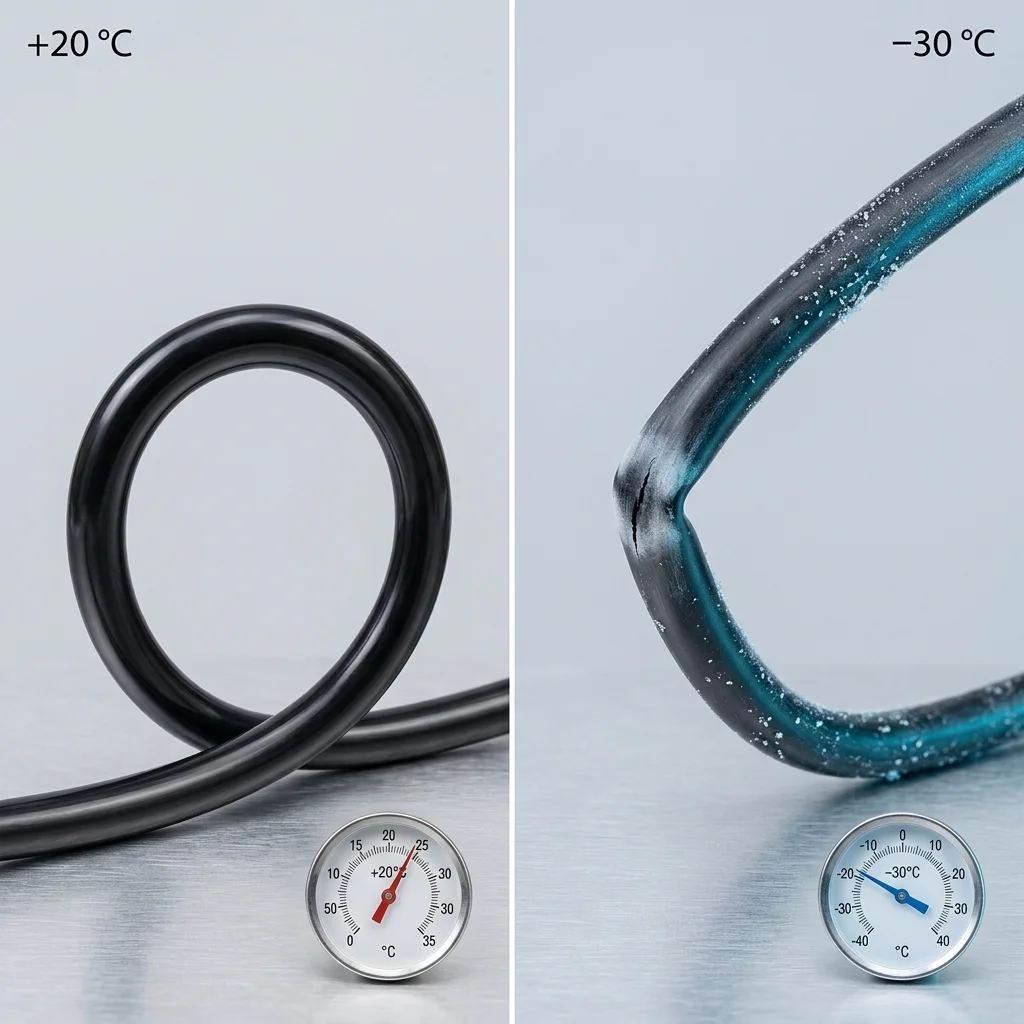

Критическая точка — около ‒15…‒20 °C. Ниже этой температуры PU 95А становится хрупким: микротрещины образуются при изгибе на радиусе менее 50 мм. На радиусе 25 мм (паспортный) трубка лопается за 5-10 циклов гибки. Если оставить нагруженную давлением 6 бар трубку PU на улице в Москве в ‒25 °C на 12 часов — высок шанс обнаружить утром лужу масляного конденсата под трещиной. Полный перечень характеристик и применений — в карточке полиуретановых пневмотрубок PU.

Что делать, если PU нужен на короткий вынос (например, гибкий участок от стенового штуцера до манипулятора на тележке, который большую часть времени стоит в цехе)? Применяйте короткие участки 0,5-1,5 м, держите радиус изгиба не менее 5 диаметров (40 мм для Ø8), снижайте давление до 4 бар на время мороза, и при сильных морозах подкладывайте под трубку греющий кабель самрегулирующего типа. Стоит он 250-340 ₽/метр, разогревает магистраль до ‒5 °C при наружных ‒30 °C.

Полиамид PA11 — рабочий выбор для улицы

Полиамид-12 (другое название — Нейлон 11, торговые марки PA11 P / Rilsan) сделан специально для холодных условий и контакта с маслами. Минимальная рабочая температура ‒40 °C, при которой трубка сохраняет 70 % гибкости и держит давление 8 бар. Кратковременно (на несколько часов с пониженной нагрузкой) выдерживает ‒50 °C — на этом пределе работают магистрали северных нефтегазовых месторождений и судовая пневматика в арктических конвоях.

Главное отличие PA11 от PU — он жёстче изначально. Минимальный радиус изгиба при +20 °C для PA11 12×10 — 60 мм против 30 мм у PU 12×8 того же диаметра. На морозе разница сокращается: при ‒30 °C PA11 теряет всего 20-25 % гибкости и допускает изгиб на радиусе 80 мм. PU при той же температуре уже не гнётся вовсе. Поэтому для уличных линий 5-30 м с одиночными изгибами 90° на трассе PA11 — стандарт. Применяется в стационарных магистралях между компрессорной и потребителем, на наружных лестницах открытых эстакад, на мостах и на крышах.

Цена PA11 — 80-110 ₽/метр для Ø8, что в 1,7 раза дороже PU. Но при сравнении полной стоимости (трубка + замена раз в 5 лет vs трубка + замена раз в год + потери на простоях) PA11 окупается за первую же зиму. Для длинных уличных трасс (40+ м) экономически выгоднее металлическая пневмотрубка из омеднённой стали — она вообще не имеет температурных ограничений до ‒70 °C.

Полиэтилен PE — почему не для зимы

Полиэтилен (PE-LD — низкой плотности, PE-HD — высокой плотности; буквы LD/HD означают плотность материала, а не давление) — самый дешёвый материал, 30-45 ₽/метр для Ø8. Применяется в основном для сигнальных линий ‒15…+60 °C, в системах подачи технических жидкостей низкого давления, в питьевой воде. Для силовой пневматики на сжатом воздухе 6-8 бар PE годится только в помещении.

Проблема PE на морозе — кристаллизация полимера ниже +5 °C, при которой материал из гибкого становится твёрдым и хрупким. При ‒20 °C типовая PE-трубка 8×6 рвётся при изгибе на радиусе менее 80 мм. Чрезвычайно опасно подключать PE к компрессору на улице зимой: при первой подаче давления холодная трубка может «лопнуть от удара» — мгновенный разрыв с выбросом обломков. Если у вас на участке уже проложен PE — на зиму либо демонтируйте до весны, либо замените на PA11, либо снижайте рабочее давление до 2-3 бар и обкладывайте теплоизоляцией.

ПТФЭ для арктических условий

Политетрафторэтилен (ПТФЭ, торговая марка «Тефлон» от DuPont — общее название материала) — самый морозостойкий пластик в пневматике. Рабочий диапазон от ‒60 до +260 °C, химически стоек ко всем кислотам и щелочам, не впитывает воду. Применяется в трёх сценариях: арктические объекты с длительными морозами до ‒55 °C, химические производства с агрессивными парами, пищевая промышленность, где запрещены пластификаторы PA и PU.

Цена — 300-340 ₽/метр для Ø8, в 4-7 раз дороже PA11. Поэтому ПТФЭ применяют только там, где другие материалы заведомо не справятся. Кроме цены есть второй ограничитель — ПТФЭ значительно жёстче PA11, минимальный радиус изгиба при +20 °C — 80 мм для Ø8 (против 25 у PU и 60 у PA11). На морозе ПТФЭ становится ещё жёстче, монтаж требует тщательного планирования трассы с большими радиусами поворотов.

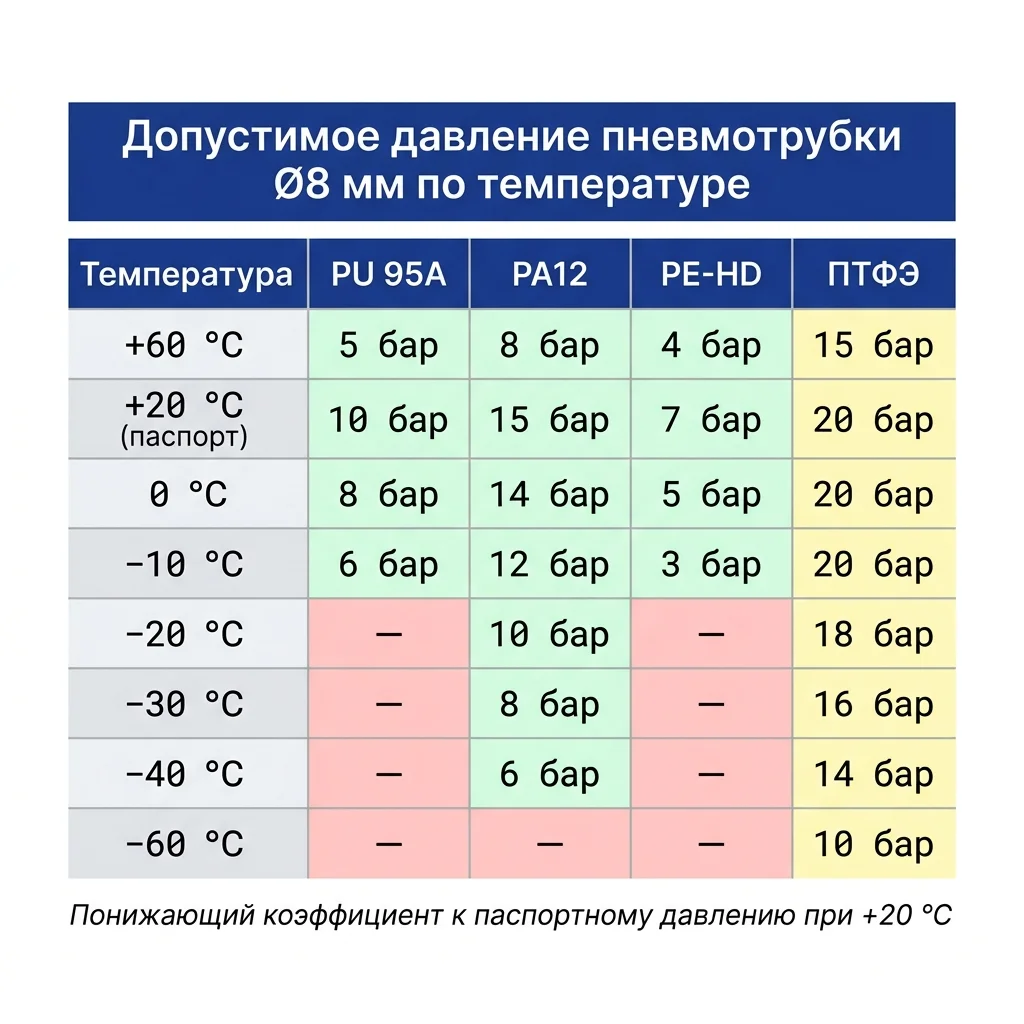

Допустимое давление в зависимости от температуры

Температура	PU 95А	PA11	PE-HD	ПТФЭ
+60 °C	5 бар	8 бар	4 бар	15 бар
+20 °C (паспорт)	10 бар	15 бар	7 бар	20 бар
0 °C	8 бар	14 бар	5 бар	20 бар
−10 °C	6 бар	12 бар	3 бар	20 бар
−20 °C	4 бар (предел)	10 бар	не применять	18 бар
−30 °C	—	8 бар	—	16 бар
−40 °C	—	6 бар (предел)	—	14 бар
−60 °C	—	—	—	10 бар (предел)

Все пластики теряют прочность при отклонении от +20 °C. Чем ниже температура — тем выше хрупкость, и при том же давлении возрастает риск разрыва. Производители указывают паспортное максимальное давление для +20 °C; для уличной эксплуатации нужно пересчитывать. Сводная таблица допустимого давления (бар) для трубки Ø8 мм:

Температура	PU 95А	PA11	PE-HD	ПТФЭ
+60 °C	5 бар	8 бар	4 бар	15 бар
+20 °C (паспортная)	10 бар	15 бар	7 бар	20 бар
0 °C	8 бар	14 бар	5 бар	20 бар
‒10 °C	6 бар	12 бар	3 бар	20 бар
‒20 °C	4 бар (предел)	10 бар	не использовать	18 бар
‒30 °C	—	8 бар	—	16 бар
‒40 °C	—	6 бар (предел)	—	14 бар
‒60 °C	—	—	—	10 бар (предел)

Понижающий коэффициент применяется к паспортному давлению. Например, паспортное давление PA11 Ø8 — 15 бар при +20 °C. Если магистраль идёт по эстакаде на ‒30 °C, рабочее давление снижается до 8 бар. Если по схеме компрессор выдаёт 7,5 бар — всё в норме. Если 9 бар — нужно установить редуктор давления на наружном участке или брать трубку Ø10×8 (с большей толщиной стенки и запасом по прочности).

Калькулятор морозостойкости — подбор по минимальной t°

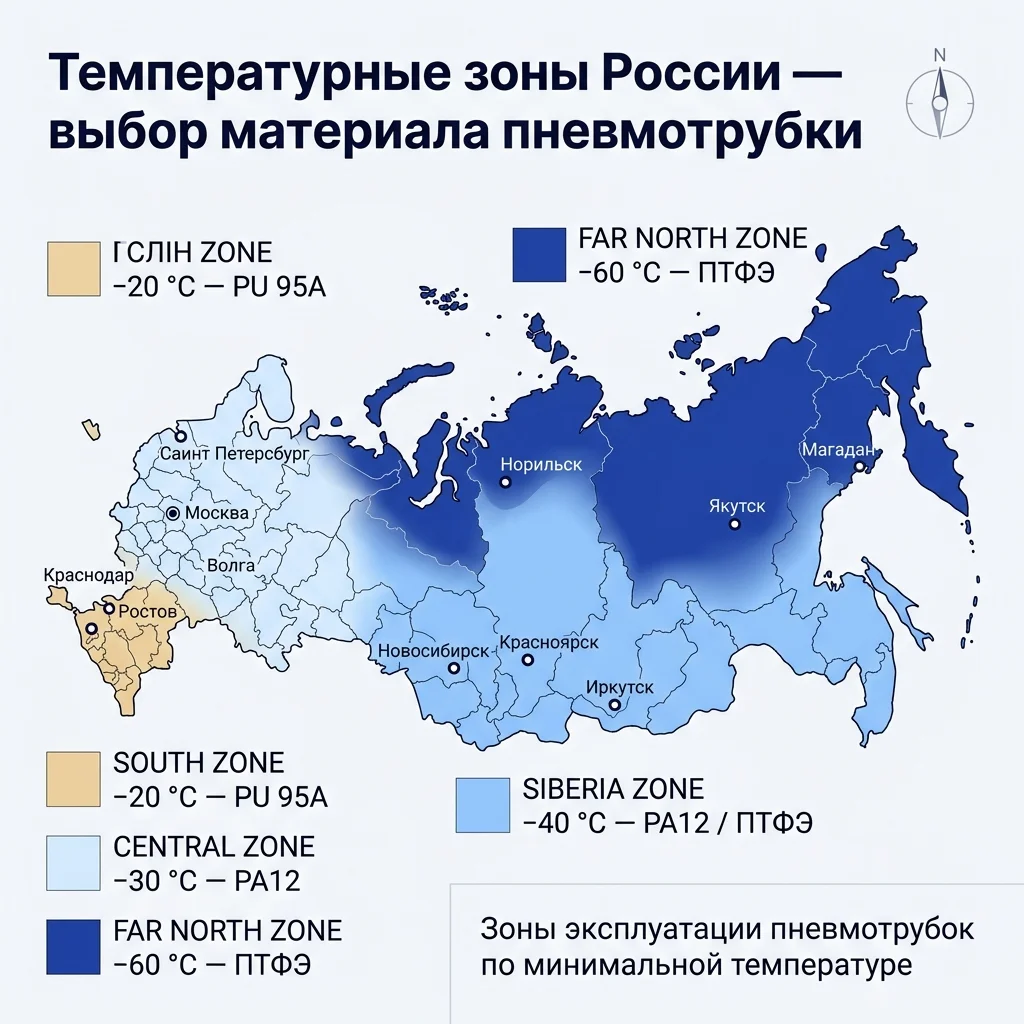

Для быстрой прикидки без калькулятора используйте правило: для России средней полосы (Москва, Питер, Поволжье — min ‒30 °C) применяйте PA11, для Сибири и Крайнего Севера (‒40 и ниже) — ПТФЭ или металлическую трубку. Для южных регионов и закрытых отапливаемых помещений достаточно PU 95А.

Замена Festo PUN и PES по диаметру: совместимые WAALPC для уличных трасс

В большинстве проектов с морозостойкими требованиями исторически уже стоят трубки Festo PUN (полиуретан 95А) и Festo PES (полиэтилен). PUN держит до −35 °C по паспорту, на практике на улице теряет эластичность при −20 °C; PES рассчитан на цеховую температуру +10…+60 °C и для зимней магистрали не применим вовсе. При замене импортных бухт удобно перейти на функциональные аналоги WAALPC того же наружного диаметра и стенки — фитинги, цанги и калибры расходников остаются прежними.

Festo артикул	Размер (OD × ID)	Материал Festo	Аналог WAALPC	Материал WAALPC	Min t°, °C	Срок поставки
PUN-H-4×0,75	4 × 2,5 мм	PU 95А	PU-4×2,5	PU 95А	−20	склад Москва
PUN-H-6×1	6 × 4 мм	PU 95А	PU-6×4	PU 95А	−20	склад Москва
PUN-H-8×1,25	8 × 5,7 мм	PU 95А	PU-8×5	PU 95А	−20	склад Москва
PUN-H-10×1,5	10 × 7 мм	PU 95А	PU-10×6,5	PU 95А	−20	склад Москва
PUN-H-12×2	12 × 8 мм	PU 95А	PU-12×8	PU 95А	−20	склад Москва
PES-6	6 × 4 мм	PE	PA-6×4	PA11	−40	склад Москва
PES-8	8 × 6 мм	PE	PA-8×6	PA11	−40	склад Москва
PES-10	10 × 7,5 мм	PE	PA-10×8	PA11	−40	склад Москва

Для уличных и неотапливаемых трасс ключевой выбор — переход с PUN/PES на полиамидную линейку WAALPC PA11. Паспортный диапазон −40…+80 °C, рабочее давление 8 бар при −30 °C (против 6 бар у PUN), цанговые фитинги серии PL и PC по ISO 16030 — те же, что использовались с Festo, замены концевых элементов не требуется. Наружные диаметры стандартизированы — переходники G1/4–G1/4 для «тёплого» стыка с цеховой PUN-частью магистрали подходят напрямую.

При смешанных списках (PUN + PES + фитинги Festo QS) подбор по таблице соответствия выполняется в течение 1 рабочего дня, для перечней от 50 позиций — до 3 рабочих дней; страница с описанием процесса — подбор замены импортной пневматики.

Монтаж в холодных условиях: радиус изгиба растёт

Минимальный радиус изгиба трубки на морозе растёт пропорционально жёсткости материала. В таблице ниже — фактические значения для Ø8 мм при разных температурах. Если радиус трассы меньше указанного — ставьте угловые цанговые фитинги PL8 вместо изгиба самой трубки.

Температура монтажа	PU 95А	PA11	ПТФЭ
+20 °C	25 мм	60 мм	80 мм
0 °C	40 мм	70 мм	90 мм
‒20 °C	не гнётся	90 мм	110 мм
‒40 °C	—	130 мм	140 мм

Практический приём — нагреть трубку перед монтажом. Размотанную бухту PA11 заносят в тёплое помещение на 2-3 часа перед прокладкой, гибкость восстанавливается до «комнатной». После укладки на холодной трассе трубка остывает за 10-15 минут и далее работает без проблем — она «запоминает» уложенную форму. Главное — не пытаться согнуть трубку, уже остывшую до температуры воздуха.

Цанговые фитинги тоже чувствительны к морозу. Пластмассовые цанги PL8 при ‒30 °C дубеют и хуже зажимают трубку — возможна утечка. Для уличных линий применяйте латунные фитинги с металлическим зажимом (компрессионного типа) либо фитинги серии TPL с морозостойкой цангой из POM-C. Подробно о выборе фитингов под зимний монтаж — в материале о соединительных элементах в каталоге фитинги для пневматики.

Типичные ошибки при выборе трубки для улицы

• «Возьмём PU подешевле, всё равно зима только три месяца». За три месяца трубка PU успеет треснуть, и весной обнаружатся утечки в неудобных местах магистрали (за кожухом, в трассе по эстакаде). Замена выйдет дороже, чем сразу взять PA11.
• Применяют PE для уличной воздушной линии. PE рассчитан на жидкости в неагрессивных средах низкого давления, не на сжатый воздух. На морозе он хрупкий и опасный — может лопнуть с разлётом обломков при подаче давления.
• Не пересчитывают давление по температуре. Паспортные 15 бар PA11 — это при +20 °C. При ‒30 °C допустимое уже 8 бар. Если магистраль работает на 9-10 бар без редуктора — будут разрывы.
• Гнут уже остывшую на морозе трубку. Любая трубка после переноса с тёплого склада на холодную трассу должна укладываться сразу, пока тёплая. Холодную трубку гнуть нельзя — лопнет на изгибе.
• Применяют пластмассовые цанговые фитинги на улице. Цанги из обычного полипропилена при ‒25 °C перестают зажимать трубку, появляются утечки. Для холодных линий — латунные или специальные морозостойкие POM-C.
• Не учитывают суточный перепад температур. Магистраль днём на солнце +15 °C, ночью ‒25 °C. Линейное удлинение / усадка трубки PA11 диаметром 10 мм на длине 30 м даёт ход 90 мм. Если трубка закреплена жёстко на концах — её разорвёт на стыке. Решение — компенсационные петли каждые 5-7 м.
• Прокладывают трубку без защиты от УФ. Прямой солнечный ультрафиолет за 1-2 года делает PU хрупким даже летом. На уличных трассах PA11 и ПТФЭ устойчивее, но и они выигрывают от прокладки в гофрорукаве или металлическом кожухе.

Связанные материалы

• Что замерзает в пневмосистеме при -20°C: полный гид по зимней эксплуатации
• Сравнение PU, PA, PE без привязки к температуре
• Что такое нл/мин и как считать расход воздуха
• Перепады давления в пневмосистеме — причины
• Пневмосистема работает медленно — диагностика
• Калькулятор диаметра пневмотрубки
• Полиуретановые трубки PU 95А в каталоге
• Цанговые фитинги — серии для разных условий

Часто задаваемые вопросы

Какая пневмотрубка лучше всего работает на улице зимой в Москве?

Для климатических условий Москвы и средней полосы России (минимальная температура ‒30 °C, 90-100 дней с морозом за зиму) оптимален полиамид PA11. Рабочее давление при ‒30 °C — 8 бар, минимальный радиус изгиба 90 мм для Ø8. Цена в 1,7-1,9 раза выше PU, но ресурс — 5-7 лет уличной эксплуатации против 1-2 сезонов для PU. На длинных магистралях (40+ м) рассмотрите металлическую трубку из омеднённой стали.

Можно ли утеплить полиуретановую PU-трубку для зимы?

Технически можно — гофрированный кожух + теплоизоляция (вспененный полиэтилен 20-40 мм) + греющий кабель самрегулирующий на 10-15 Вт/метр. Стоимость такого решения для 20-метровой магистрали — 4-6 тыс. ₽. Но это в 2-3 раза дороже, чем сразу проложить PA11, и требует электропитания на греющий кабель. Утепление PU имеет смысл только если трубка уже проложена и её замена сильно неудобна.

При какой температуре PA11 теряет паспортное давление?

PA11 держит паспортные 15 бар (Ø8 мм) до ‒10 °C. При ‒20 °C допустимое давление снижается до 10 бар, при ‒30 °C — до 8 бар, при ‒40 °C — до 6 бар (это уже предел рабочей температуры). При расчёте магистрали под зимний минимум берите давление с двукратным запасом: если рабочее 6 бар при ‒30 °C, выбирайте трубку с допустимыми 12+ бар при этой температуре.

Подходит ли ПТФЭ-трубка для обычной заводской пневматики?

Технически — да, ПТФЭ универсален и держит любые условия от ‒60 до +260 °C. На практике для обычного цеха с температурой +5…+30 °C переплачивать в 5-7 раз нет смысла. ПТФЭ оправдан там, где: (а) температура ниже ‒40 °C; (б) контакт с агрессивными парами (кислоты, растворители); (в) пищевая или фармацевтическая чистота без миграции пластификаторов; (г) экстремально высокие температуры до +200 °C.

Что произойдёт, если PU-трубку под давлением заморозить до ‒30 °C?

Несколько сценариев. Первый — трубка лопается сразу при понижении температуры из-за сжатия и потери эластичности. Второй (более частый) — трубка остаётся целой, но при попытке шевельнуть её, провернуть фитинг, перенести магистраль появляются микротрещины. Через 1-3 цикла нагружения трубка разрывается с характерным звуком хлопка. Третий — трубка переживает один сезон, но весной возвращается уже непригодной для повторного использования из-за множественных мелких трещин по всей длине.

Можно ли соединить уличный участок PA11 с цеховым PU через переходник?

Да, через стандартные цанговые фитинги — диаметры наружные у PU 8×6 и PA11 8×6 одинаковые (8 мм), цанги их зажимают одинаково. Сделайте «теплый» переход внутри помещения или в утеплённом боксе с переходником-удлинителем G1/4 — G1/4. Внутри помещения PU, на наружной части PA11. Уличный участок PA11 заводите в стену минимум на 30-50 см, чтобы зона перехода была защищена от прямого мороза.
