Фитинг WAALPC PU — прямой push-in трубка-трубка

Описание

Бесрезьбовое цанговое соединение трубка-трубка серии WAALPC PU — прямой push-in фитинг для пневмосистем низкого и среднего давления. Корпус из латуни с никелированием, цанговый зажим с EPDM-уплотнением; рабочее давление 0–1.0 МПа, рабочая температура −5…+60 °C, среда — сжатый воздух (рекомендуется фильтрация 40 мкм).

Подключение трубки прямой WAALPC PU/PV: вставьте калиброванную полиуретановую или нейлоновую трубку до упора — цанговое кольцо автоматически фиксирует её. Для отсоединения нажмите на торцевое кольцо и потяните трубку. Стабильное удержание при пульсациях давления; ресурс > 10 000 циклов подключения.

Применяется в монтаже пневмолиний на станках, конвейерах, упаковочных линиях, тестовом оборудовании. Совместим с трубкой WAALPC PU (полиуретан) и нейлоновой пневмотрубкой того же диаметра. Выберите типоразмер ниже — цена обновится автоматически.

Технические характеристики и применение

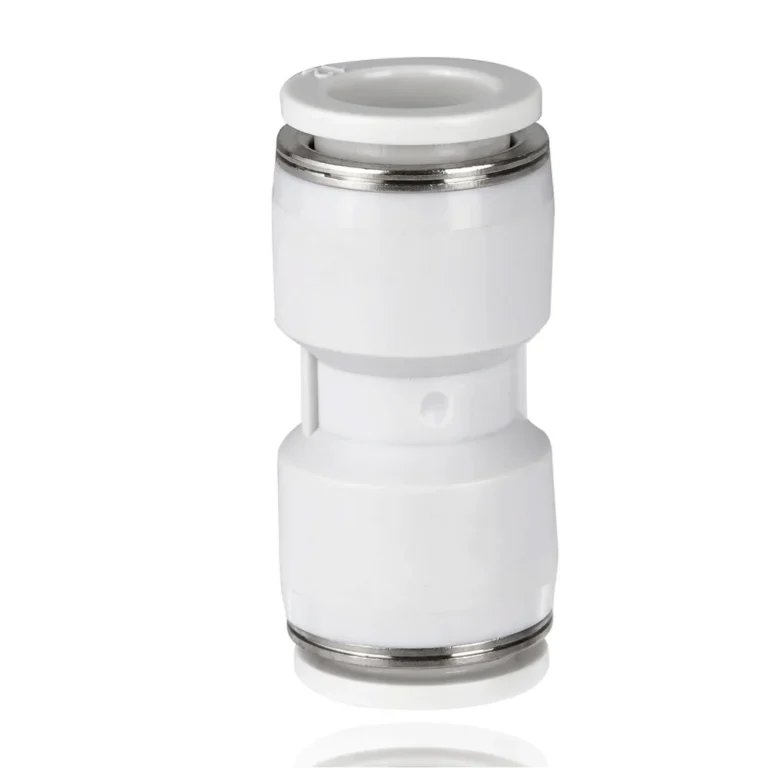

Цанговый фитинг Waalpc

Быстроразъемный цанговый фитинг Waalpc (прямой трубка-трубка) предназначен для моментального и надежного соединения пневматических трубок одинакового диаметра (PU, PA, PE) в единую магистраль.

Ключевые преимущества:

• Надежная фиксация: Зажимная цанга из нержавеющей стали с острыми зубцами прочно удерживает трубку, предотвращая её случайное отсоединение даже при скачках давления.
• Быстрый монтаж: Система Push-in позволяет подключать и отключать трубку одним движением без использования специальных инструментов.
• Высокая герметичность: Внутреннее уплотнение из высококачественного NBR обеспечивает полную герметичность соединения в течение всего срока эксплуатации.

Технические параметры:

• Тип соединения: Трубка-трубка (равнопроходной)
• Диаметр трубки: 4 мм
• Рабочее давление: 0–1.0 МПа (10 Бар)
• Рабочая среда: Сжатый воздух, вакуум
• Материал уплотнения: NBR (Нитрильный каучук)

Совместимые аналоги

Прямые соединители трубка-трубка серии PU (WAALPC) (не путать с трубками PU) совместимы с аналогами ведущих брендов.

Для симметричных соединителей (напр. PU06) оба диаметра одинаковы, артикул не несёт второго числа. Для редуцирующих (напр. PU08-06) важно правильно определить, в какой из портов войдёт каждая трубка — обычно больший диаметр условно считается входным.

Применение

• Наращивание трубопровода — если длины имеющейся трубки не хватает, PU позволяет состыковать два отрезка без резьбовых переходников и без дополнительного инструмента.
• Цветовое разделение линий — соединение трубок разного цвета (чёрная + прозрачная) для визуальной идентификации магистралей подачи и выхлопа.
• Полевой ремонт — при повреждении участка трубки PU позволяет вырезать дефектный отрезок и вставить соединитель прямо на месте без остановки линии.
• Переход на другой диаметр — редуцирующие PU(a)-(b) применяются для согласования диаметров трубок в одной магистрали без установки промежуточного блока.
• Сборка испытательных стендов — быстрая перекоммутация пневматической схемы без использования резьбовых соединений.

Монтаж

1. Подготовьте трубки. Оба конца трубок должны быть отрезаны строго под прямым углом. Используйте трубкорез или острые ножницы — не ломайте трубку руками.
2. Вставьте первую трубку. Введите первый конец в один из портов PU до упора. Слегка потяните назад для проверки захвата колетта.
3. Вставьте вторую трубку. Аналогичным образом введите второй конец в противоположный порт до упора.
4. Проверьте оба порта на вырыв. Потяните обе трубки с усилием ~20-25 Н. Ни одна не должна выходить.
5. Испытание давлением. Подайте 4-6 бар, проверьте мыльным раствором. При обнаружении утечки — полностью извлеките трубку (нажав кольцо разъединителя) и вставьте снова.

Заказ и замена

Артикул фитинга PU кодирует диаметры портов: PU{диаметр} для симметричного, PU{A}-{B} для редуцирующего. WAALPC и AirTAC PLL / NBPT PLL являются прямыми аналогами и заменяются без доработок. Замену производите при трещинах на корпусе, деформации кольца разъединителя или хронических утечках после повторной установки трубок.
