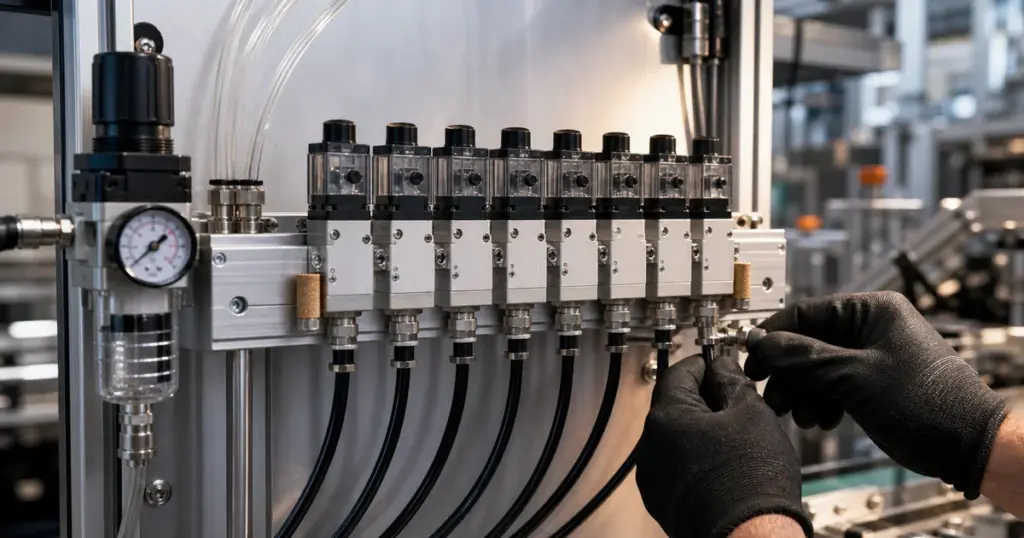

Пневмоостров: принцип работы, экономика и как выбрать

Пневмоостров: принцип работы, экономика и как выбрать

Как работает пневмоостров: сжатый воздух подают в один общий канал монтажной плиты, каждый распределитель берёт его оттуда и по сигналу катушки направляет в свои выходы A и B к цилиндру; отработанный воздух уходит в общий выхлопной канал с глушителем, а катушки получают сигналы по общему многоконтактному разъёму или полевой шине вместо отдельного кабеля на каждый клапан.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC ISLAND-371WAALPC ISLAND-371от 1 370 ₽371-04C
WAALPC 4VWAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПа
от 820 ₽4V210-06-AC110V
WAALPC VFWAALPC VFРезьба: G1/4, G3/8
Катушка: AC220V / AC110V / AC24V / DC24V / DC12V
Давление: 0,15–0,8 МПа
от 1 620 ₽VF3130-08-AC110V
WAALPC MVSCWAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПа
от 1 310 ₽MVSC-220-4E1-AC110V
WAALPC 3VWAALPC 3VРезьба: G1/8, G1/4, G3/8, G1/2, M5
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 550 ₽3V210-M5-AC36V

На упаковочном автомате с восемью пневмоцилиндрами при индивидуальном монтаже каждый распределитель получает свою трубку подачи от блока подготовки воздуха, свой кабель до контроллера и свои точки утечек. Пневмоостров собирает те же распределители на одну монтажную плиту: один подвод воздуха, одна кабельная трасса, в 3–4 раза меньше соединений. В этой статье — конструкция, выбор плиты, протоколы связи и расчёт экономии по числу деталей и часам монтажа на реальных артикулах WAALPC.

Короткое определение и базовые термины — в опубликованном FAQ «Пневмоостров: что это». Здесь разбираем следующий уровень: когда остров выгоден, как посчитать расход, какую плиту взять и на чём не споткнуться при проектировании.

Купить для сборки блока: 4V210-08-DC24V — 840 ₽; плита 200M-8F G1/4 на 8 позиций — 860 ₽; цанговый фитинг PC08-02 — 50 ₽; все распределители — в каталоге.

Подобрать по каталогу

Содержание статьи (10 разделов)
  1. С чего начинается подбор пневмоострова?
  2. 1. Зачем нужен пневмоостров?
  3. 2. Как устроен пневмоостров?
  4. 3. Шина или провода — какой протокол связи выбрать?
  5. 4. Как рассчитать экономию на реальных артикулах?
  6. 5. Какие пять ошибок проектирования бывают?
  7. 6. Как спроектировать пневмоостров с нуля?
  8. 7. Какие вопросы чаще всего задают про пневмоостров?
  9. Что в итоге?
  10. Какие материалы пригодятся ещё?

С чего начинается подбор пневмоострова?

Qостров = Σ Qn i × k   |   QФРЛ ≥ Qостров × 1,3
Qn i — номинальный расход каждого цилиндра, нл/мин (считается по диаметру, ходу и времени цикла — калькулятор расхода воздуха); k — коэффициент одновременности: доля цилиндров, срабатывающих в один момент цикла (обычно 0,3–0,7); QФРЛ — пропускная способность блока подготовки воздуха перед островом с запасом 30%.

Из Qостров следуют три решения: размер плиты (расход на позицию), диаметр трубки подвода (калькулятор диаметра трубки) и типоразмер блока ФРЛ. Ниже пройдём весь путь до конкретных артикулов и цен.

1. Зачем нужен пневмоостров?

Три проблемы индивидуального монтажа

  • Соединения и утечки: у 8 отдельно стоящих распределителей — 8 фитингов подачи плюс соединения на тройниках магистрали, итого 16–20 пневматических точек, каждая из которых со временем может «засвистеть». Кабельные соединения воздух не теряют, но добавляют часы монтажа.
  • Обслуживание: найти неисправный распределитель среди разбросанных по станку — время; на острове все позиции перед глазами.
  • Комплектация: каждый отдельный распределитель — свои фитинги, свои глушители, свой кабель до контроллера.
Индивидуальный монтаж
8 распределителей по станку
Трубки подачи P8 шт.
Фитинги подачи8 шт.
Глушители выхлопа16 шт.
Кабельные трассы8 шт.
Монтаж обвязки~12 ч
Точки утечек16–20
Пневмоостров
Плита на 8 позиций
Трубки подачи P1 шт.
Фитинги подачи1 шт.
Глушители выхлопа2 шт.
Кабельные трассы1 жгут
Монтаж обвязки~4 ч
Точки утечек4–6
Один станок с 8 пневмоцилиндрами, оценка по типовому объёму работ: обвязка пневмоострова монтируется в 3 раза быстрее, пневматических соединений — в 3–4 раза меньше. Деньги посчитаем в разделе 4.

Было: 8 трубок + 8 кабелей

Каждый распределитель: своя трубка от ФРЛ + свой кабель до контроллера (показана половина линий)

Стало: 1 подвод + 1 трасса

Плита раздаёт воздух на все позиции через общий канал P; кабели идут одним жгутом или одним кабелем промышленной шины
Главный эффект пневмоострова — сворачивание всей разводки в один подвод воздуха и одну кабельную трассу.

👉 Готовые пневмоострова 200M на 2–20 позиций — срок в карточке →

2. Как устроен пневмоостров?

Пять основных компонентов

Монтажная плита (manifold)
Общий канал подачи P и общие каналы выхлопа для всех распределителей. Определяет число позиций и расход.
Распределители 5/2, 3/2
Управляют цилиндрами; ставятся на позиции плиты. Если выходы A и B выведены в основание плиты, клапан меняют, не трогая трубок; на коллекторе 200M выходы A и B — на самом клапане, и при замене трубки отсоединяют.
Модуль промышленной шины (fieldbus) — опция
Связь с контроллером одним кабелем: Profinet, EtherCAT, IO-Link. Для малых островов чаще выгоднее обычные клеммы.
Оконечная плита и заглушки
Закрывают торцы плиты и неиспользуемые (резервные) позиции.
Подводящая арматура
1 цанговый фитинг на вход P + глушители на общий выхлоп. Фитинги и глушители.

✓ Модульность: пневмоостров собирается как конструктор. Нужно 6 позиций — берёте плиту на 6. Завтра добавили цилиндр — заняли резервную позицию, сняв заглушку. Для компактных островов есть и узкие распределители серии 371 шириной 10 мм.

Типы монтажных плит

листайте таблицу вбок →

Стандарт / типШирина клапанаQn, нл/мин (макс. на позицию)Применение
Резьбовой коллектор 200M (питание и выхлоп коллектора G1/4; порты A и B клапанов 4V200: -08 — G1/4, -06 — G1/8)22 мм≈900–1200Бюджетные острова 2–20 позиций, каталог CORNETA.TECH
ISO 15407-1, типоразмер 18 мм18 мм≈500–700Компактные острова, малые цилиндры
ISO 15407-1, типоразмер 26 мм26 мм≈1000–1400Средние расходы
ISO 5599-1, размер 1крупный корпус≈1100–1400Большие расходы, тяжёлые приводы
ISO 5599-1, размер 2крупный корпус≈2100–2700Крупные цилиндры, быстрые циклы
Вендорские (Festo VTUG, SMC SY)различнаяпо каталогуПривязка к одному производителю

Примечание. Ширины 18 и 26 мм относятся к стандарту ISO 15407-1; ISO 5599-1 описывает более крупные присоединительные размеры. Интерфейс NAMUR (VDI/VDE 3845) — это не тип плиты пневмоострова, а стандарт монтажа распределителя на пневмопривод трубопроводной арматуры (шаровые краны, заслонки), к островам он отношения не имеет.

⚠ Вендор-зависимость — главный стратегический выбор. Проприетарная плита (Festo VTUG, SMC SY) привязывает клапан к присоединению этого производителя: выбор сужается до его ряда и немногих совместимых аналогов (для SMC SY — наша серия YSY; посадку на конкретную плиту сверяют отдельно). Плиты по ISO 15407-1 / ISO 5599-1 и резьбовые коллекторы под массовый формат 4V дают совместимость: распределитель любого поставщика с тем же присоединением встаёт на ту же позицию.

3. Шина или провода — какой протокол связи выбрать?

Без шины (классика): каждая катушка — 2 провода на клемму контроллера. 8 распределителей = 16+ проводов. Просто, дёшево, но много кабеля.

С промышленной шиной: 1 кабель Ethernet от контроллера до модуля на острове, модуль управляет всеми катушками по цифровому протоколу и отдаёт диагностику.

ПодключениеТиповые контроллерыСкорость
Индивидуальные катушкилюбойдискретные сигналы
Многоконтактный разъём (D-Sub)любойдискретные сигналы
IO-Linkлюбой, через IO-Link-мастер230,4 кбит/с
ProfinetSiemens S7-1200/1500100 Мбит/с
EtherCATBeckhoff, Omron100 Мбит/с, детерминированный

Число узлов в сети ограничивает не протокол, а конкретный контроллер — уточняйте по его паспорту.

✓ Совет: для острова до 12 позиций на одном станке шинный модуль обычно не окупается — дешевле индивидуальные катушки или разъём D-Sub. Шина оправдана при трёх и более островах, распределённой архитектуре линии и потребности в диагностике. Если контроллер Siemens — Profinet, если Beckhoff/Omron — EtherCAT.

👉 Распределители 5/2 для пневмоостровов — подбор по расходу и напряжению →

4. Как рассчитать экономию на реальных артикулах?

Завод: 10 станков × 8 цилиндров = 80 распределителей 5/2. Берём массовую связку CORNETA.TECH: распределитель 4V210-08 (DC24V) — 840 ₽ и плита 200M-8F G1/4 на 8 позиций — 860 ₽. Обвязка: цанговый фитинг PC08-02 — 50 ₽, глушитель на выхлоп плиты (G1/4) BSL-02 — 60 ₽, на выхлоп отдельно стоящего 4V210-08 (1/8″) BSL-01 — 30 ₽; неиспользуемые резьбовые порты закрывают заглушкой с шестигранником.

СтатьяИндивидуальный монтаж (80 распределителей)Пневмоострова (10 × 200M-8F)
Распределители 4V210-08 DC24V80 шт.80 шт.
Плиты 200M-8F G1/4—10 шт.
Фитинги подачи PC08-0280 шт.10 шт.
ГлушителиBSL-01 — 160 шт.BSL-02 — 20 шт.
Трубка подачи 8 мм*≈160 м≈20 м
Монтаж*120 ч40 ч

* Позиции со звёздочкой — оценка по типовому объёму работ; цены артикулов — в карточках каталога. Шинные модули в расчёт не включены: на 200M катушки подключаются индивидуально, это самый дешёвый вариант для 8 позиций. Экономия «один жгут вместо восьми кабелей» относится к островам с общим разъёмом или шиной; у плиты 200M общей шины нет, кабель к каждой катушке остаётся, а экономия получается на пневматической обвязке.

Обвязка одного станка: индивидуально
8 фитингов + 16 глушителей + трубка + 12 ч монтажа
Обвязка одного станка: пневмоостров
Плита 200M-8F + 1 фитинг + 2 глушителя + 4 ч монтажа
Пневматическая обвязка одного станка на 8 распределителей: 4 часа монтажа вместо 12 и заметно меньше деталей. Сами распределители стоят одинаково в обоих вариантах.

✓ Главная экономия — монтаж. Компонентов при этом нужно меньше, но основные деньги — трудозатраты: по нашей оценке, пневматическая обвязка при индивидуальном монтаже занимает втрое больше времени, а кабель к каждой катушке на 200M остаётся в обоих вариантах. Плюс невидимая в смете статья — утечки воздуха: каждая лишняя точка соединения со временем начинает стоить денег.

5. Какие пять ошибок проектирования бывают?

1Проприетарная плита без необходимости
Выбор запасного клапана почти сводится к одному производителю — с его ценой и сроками поставки.
Решение: плита ISO 15407-1 / ISO 5599-1 или коллектор под массовый формат 4V.
2Плита заполнена на 100%
Любая модернизация станка упирается в отсутствие свободной позиции — покупается вторая плита.
Решение: 2–3 резервные позиции под заглушками.
3Остров далеко от цилиндров
Длинные трубки — падение давления (зависит от расхода: трубка с внутренним Ø6 мм, 5 м, 6 бар — около 0,2 бар при 200 нл/мин и 0,4 бар при 300 нл/мин) и задержка срабатывания: волна давления идёт ~3 мс/м, а с учётом заполнения объёма трубки 6–8 мм типичная задержка 5–15 мс на метр. На 10 м это уже ощутимые 50–150 мс в цикле.
Решение: монтаж рядом с рабочей зоной; при длинной трассе — проверить потери давления.
4Нет глушителей на выхлопе
Общий выхлоп плиты без глушителей — резкий импульсный шум, а норма на рабочем месте — 80 дБА за 8-часовую смену (СанПиН 1.2.3685-21).
Решение: глушители BSL на оба выхлопных порта плиты.
5Один шинный модуль на всю линию
Отказ модуля или обрыв кабеля шины останавливает все приводы сразу.
Решение: разбить на 2–3 острова по зонам линии.

6. Как спроектировать пневмоостров с нуля?

Пошаговый алгоритм для инженера-автоматчика:

  1. Составьте список цилиндров: тип управления (5/2, 3/2, 5/3), количество, расход каждого — считается в калькуляторе расхода воздуха.
  2. Посчитайте пиковый расход острова по формуле из начала статьи: сумма расходов × коэффициент одновременности.
  3. Выберите типоразмер плиты по расходу на позицию: коллектор 200M / ISO 15407-1 (18 или 26 мм) до ~1400 нл/мин, ISO 5599-1 — выше. Подобрать распределитель по расходу помогает подбор распределителя.
  4. Определите число позиций: количество клапанов + 2–3 резервные.
  5. Решите вопрос подключения: до 12 позиций — индивидуальные катушки или D-Sub; шина Profinet/EtherCAT — при распределённой архитектуре (раздел 3).
  6. Подберите ФРЛ: пропускная способность блока подготовки воздуха ≥ расход острова × 1,3 — например, у серии AC по каталогу WAAL при 0,7 МПа это от 500 л/мин (AC2000) до 4000 л/мин (AC4000), типоразмер берут по расчёту.
  7. Назначьте место монтажа максимально близко к цилиндрам (ошибка № 3).
  8. Добавьте глушители на выхлопные порты плиты.

Контрольный список комплектации

  • Монтажная плита (200M / ISO 15407-1 / ISO 5599-1) — по числу позиций + резерв
  • Распределители 5/2 или 3/2 — по числу цилиндров
  • Оконечные плиты / заглушки резервных позиций — по конструкции плиты
  • Модуль промышленной шины — только если обоснован (раздел 3)
  • Глушители BSL — 2 шт. на выхлопные порты плиты
  • Цанговые фитинги — 1 на вход P + по 1 на каждый выход A/B
  • Блок ФРЛ — 1 шт. перед островом, с запасом ×1,3
  • Запасной распределитель того же типа — 1 шт.: при отказе сбросить давление на всей плите, отсоединить трубки A и B (на 200M они на клапане), снять клапан и поставить новый

Переход с индивидуального монтажа

При модернизации существующего станка потребуется: заменить индивидуальную обвязку на одну плиту, проложить новые трубки от плиты до цилиндров и собрать электрическую разводку в жгут или разъём. Время работ и срок окупаемости зависят от станка и числа точек подключения; экономия — за счёт меньшего числа соединений и скорости обслуживания. Критично сохранить маркировку: если выход A цилиндра № 1 был на клапане № 1, он должен остаться на позиции № 1 острова — иначе добавится перепрошивка программы контроллера. Общие правила аккуратной пневмообвязки — в статье о культуре монтажа пневмооборудования.

Диагностика при отказе одной позиции

Если один цилиндр не работает — смотрите индикатор на разъёме катушки этой позиции, если он есть в вашем исполнении. Индикатор горит, но клапан не переключается: напряжение до разъёма доходит, проверьте катушку на обрыв, затем золотник и давление (у 4V200 по листу не ниже 0,15 МПа). Не горит — электрика: разъём, разводка, контроллер. Локализация занимает минуты, потому что все позиции собраны в одном месте.

7. Какие вопросы чаще всего задают про пневмоостров?

Чем пневмоостров отличается от пневматического коллектора?

Коллектор — это только раздача воздуха: один вход, несколько выходов, без управления (подробнее о коллекторах). Пневмоостров — коллектор плюс установленные на него распределители с электроуправлением: он и раздаёт воздух, и переключает потоки. Плиту 200M в каталогах называют и «коллектором», и «пневмоостровом» — остров получается после установки клапанов серии 4V200.

Можно ли комбинировать 5/2 и 3/2 на одном острове?

Зависит от плиты. На плитах ISO это возможно, если производитель выпускает 3/2 с тем же присоединением; сверяйте по его каталогу. Коллектор 200M по листу AirTAC рассчитан на ряд 4V200 (5/2 и 5/3), для распределителей 3V200 там предусмотрен отдельный коллектор 3V200M.

Сколько позиций оптимально?

6–12 — стандарт для малых и средних станков. Больше 16 — лучше разбить на 2 острова: выше отказоустойчивость и меньше просадка давления на дальних позициях.

Нужен ли ФРЛ перед каждым островом?

Да. Фильтр защищает золотники сразу всех клапанов острова, регулятор стабилизирует давление. Пропускную способность берите с запасом 30% к пиковому расходу острова.

Что будет, если шинный модуль выйдет из строя?

Зависит от настройки аварийного режима: у одних модулей клапаны при обрыве связи возвращаются в исходное состояние, у других — «замирают» в текущем. Этот параметр проверяют до пуска, а не после первого обрыва. У островов с индивидуальным подключением катушек такого узкого места нет.

Совместимы ли плиты ISO и вендорские клапаны?

Нет. Плита по ISO 15407-1 / ISO 5599-1 работает с клапанами того же присоединительного стандарта; Festo VTUG и SMC SY — со своими плитами. При переходе на аналоги выбирайте остров на стандартном или массовом присоединении.

Что в итоге?

  • Пневмоостров по оценке сокращает монтаж обвязки в 3 раза (120 → 40 часов на 10 станков), пневматических точек утечек — в 3–4 раза
  • На 10 станках с 8 цилиндрами пневмоострова сокращают число фитингов, глушителей, метров трубки и часов монтажа — см. таблицу расчёта
  • Плиты ISO 15407-1 / ISO 5599-1 и массовый формат 4V — совместимость клапанов; вендорские плиты привязывают к одному поставщику
  • Шина (Profinet/EtherCAT) окупается на распределённых линиях; до 12 позиций дешевле клеммы или D-Sub
  • Резерв: всегда 2–3 свободные позиции на плите и 1 запасной клапан на складе цеха
