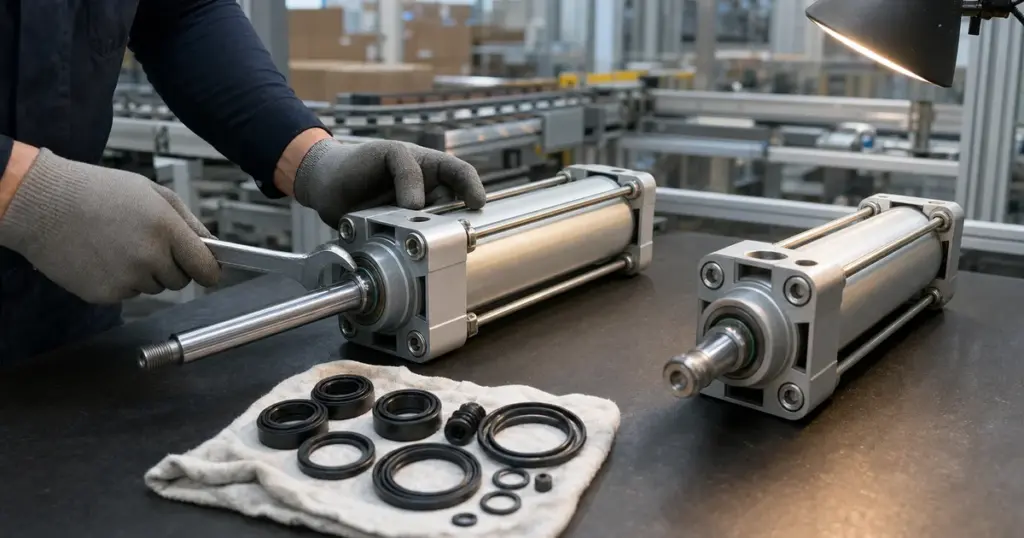

Ремкомплект пневмоцилиндра подбирают для определённой серии, диаметра и исполнения. В зависимости от конструкции в него входят уплотнения поршня и штока, кольца крышек и другие детали; состав проверяют по перечню производителя. Цена комплекта и нового цилиндра — по каталогу. Трудоёмкость ремонта зависит от конструкции, доступа к узлу и его состояния. Решение принимают после сравнения стоимости комплекта и работы с ценой нового цилиндра; один диаметр не определяет выгоду ремонта. Ремкомплекты на ходовые серии представлены в каталоге пневмоцилиндров WAALPC.
Товары из статьи
Поставка всех позиций — 3–5 недель.
Содержание статьи (10 разделов)
- Что входит в ремкомплект пневмоцилиндра?
- Как определить износ уплотнений?
- Ремонт или замена — где проходит граница?
- Как решение «ремонт или замена» зависит от серии и диаметра?
- Каков порядок замены ремкомплекта?
- Какие ремкомплекты WAALPC есть в каталоге?
- NBR или FKM — какой материал уплотнений нужен?
- Когда ремкомплект не поможет?
- Какие вопросы чаще всего задают про ремкомплекты?
- Какие материалы пригодятся ещё?
Что входит в ремкомплект пневмоцилиндра?
В пневмоцилиндре изнашиваются и уплотнения, и механические детали. Уплотнения могут терять упругость и пропускать воздух, но перед их заменой проверяют также гильзу, шток и направляющие. Ремкомплект уплотнений подбирают для конкретной серии, диаметра и исполнения цилиндра. Шток, поршень и гильза в набор уплотнений не входят. Наличие стопорных колец и других вспомогательных деталей зависит от набора; повреждения механических узлов требуют отдельного решения о ремонте или замене цилиндра.
Манжеты поршня
Количество и профиль зависят от конструкции поршня. Уплотняют зазор между поршнем и гильзой; износ может вызвать перетечку воздуха и снижение усилия.
Уплотнение штока
Манжета в передней крышке. Не пускает сжатый воздух наружу вдоль штока. Изношено — цилиндр «шипит» по штоку.
Грязесъёмник
Скребок на выходе штока. Снимает пыль и абразив на обратном ходе, защищает уплотнение штока от преждевременного износа.
О-ринги крышек
При наличии разъёмных крышек герметизируют стыки гильзы и крышек. Конструкция и число колец зависят от серии; повреждение может вызвать утечку по корпусу.
Демпферные уплотнения
У цилиндров с пневматическим демпфированием уплотняют демпферный узел. Их наличие в ремонтном наборе проверяют по перечню деталей конкретного исполнения.
Смазка
Для сборки применяют смазку, указанную производителем цилиндра. Она может заказываться отдельно; наличие в наборе уточняют до ремонта.
Для стандартных исполнений одной серии ремкомплект часто выбирают по диаметру поршня. Однако полный артикул и исполнение тоже нужны: у длинноходных, двухштоковых и специальных вариантов набор может отличаться. Материал, допустимую температуру и смазку проверяют по документации конкретного цилиндра; наличие масляного тумана само по себе не требует FKM.
Как определить износ уплотнений?
Уплотнения деградируют постепенно, и цилиндр редко «умирает» разом. Сначала появляются мелкие симптомы, которые легко списать на давление в сети или загрязнённый воздух. Следующие признаки требуют диагностики, но каждый из них сам по себе не доказывает износ манжет.
Упало усилие
При снижении усилия проверяют давление у цилиндра под нагрузкой, утечки, трение и нагрузку. Перетечка через поршень — одна из возможных причин.
Не держит положение
Самопроизвольное смещение штока требует проверки утечек цилиндра и распределителя. Запертый воздух не обеспечивает безопасного удержания груза; перед обслуживанием нагрузку фиксируют механически.
Шипение по штоку
Утечка в месте выхода штока может быть связана с уплотнением, повреждением штока или направляющей. Грязесъёмник защищает от загрязнений, а герметичность обеспечивает уплотнение штока.
Масло на штоке
Тонкая смазочная плёнка сама по себе не доказывает отказ. Избыточный вынос смазки оценивают вместе с утечками и состоянием уплотнений.
Рывки и стук
При рывках и ударах проверяют смазку, соосность, скорость, нагрузку и настройку демпфирования. Повреждение уплотнений — одна из возможных причин.
Причины избыточного выноса смазки разобраны в статье «Пневмоцилиндр течёт масло: причины и что менять». Проверку внутренней утечки выполняет обученный специалист по инструкции цилиндра: сначала фиксирует нагрузку и исключает опасное движение, отключает управление и стравливает остаточное давление, затем готовит схему испытания. При безопасно закреплённом штоке в конечном положении подают предусмотренное инструкцией давление в одну полость и проверяют выход воздуха из другой. Внутреннюю утечку измеряют и сравнивают с допуском производителя: одного шипения недостаточно для решения о замене манжет.
Ремонт или замена — где проходит граница?
Ключевой вопрос — не «можно ли починить», а «выгодно ли». Считать надо честно, вместе со стоимостью работы: время разборки, очистки, замены уплотнений, сборки и проверки оценивают для конкретного узла. Экономию от ремонта даёт простая разность.
- Э
- экономия от ремонта, ₽ (ремонт выгоден при Э > 0)
- Цнов
- цена нового цилиндра, ₽
- Црк
- цена ремкомплекта, ₽
- t
- фактическое время ремонта, ч; в примере ниже условно 2 ч
- С
- стоимость нормо-часа слесаря, ₽/ч
Пример на реальном артикуле — SC-63-50 (шпильчатый цилиндр Ø63, ход 50 мм, 3 470 ₽ по каталогу). Для него в ряду ремкомплектов SC есть SC63 — 300 ₽. Для примера примем 2 часа работы по условной ставке 670 ₽/ч (подставьте свою). Экономия Э = Цн − (Црк + t × ставка). На дату проверки при этих допущениях Э положительна. Это расчёт для одного исправного по механической части узла, а не правило для всех цилиндров Ø63 и крупнее. Отдельно учитывают демонтаж, монтаж, настройку и простой, если их стоимость различается у ремонта и замены.
А для компакта CQ2-12-5 (Ø12, 750 ₽ по каталогу) в ряду ремкомплектов CQ есть CQ2B12 — 140 ₽; соответствие конкретному исполнению цилиндра подтверждают до заказа. При тех же условных 2 часах и ставке 670 ₽/ч на дату проверки ремонт по этой модели расчёта обходится примерно вдвое дороже нового цилиндра. При меньшей трудоёмкости результат может измениться: порог определяет сравнение всех затрат, а не сам диаметр. Пересчитать усилие нового цилиндра под своё давление удобно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
Как решение «ремонт или замена» зависит от серии и диаметра?
Ниже — примеры для сравнения по той же формуле. Выводы для указанных артикулов на 08.11.2026 относятся к условным 2 часам работы по 670 ₽/ч, без дополнительных затрат и при исправной механической части. Соответствие комплекта исполнению цилиндра подтверждают до заказа.
листайте таблицу вбок →
| Пример артикула | Ø, мм | Цена нового | Ремкомплект | Решение |
|---|---|---|---|---|
| SDA-12-5-P | 12 | 640 ₽ | SDA12 — 140 ₽ | Замена при условиях примера |
| CQ2-12-5 | 12 | 750 ₽ | CQ2B12 — 140 ₽ | Замена при условиях примера |
| MAL-20-50-CA | 20 | 1 380 ₽ | MAL20 — 220 ₽ | Замена при условиях примера |
| SC-63-50 | 63 | 3 470 ₽ | SC63 — 300 ₽ | Ремонт при условиях примера |
| SI-32-25-P | 32 | 2 950 ₽ | Уточнить комплект для исполнения | Рассчитать после подбора комплекта |
| SC/SI Ø80–100 | 80–100 | по запросу | по запросу | Рассчитать для полного артикула |
Логика: сравнивают затраты для полного артикула, состояния механики и своей ставки. Диаметр сам по себе не задаёт порог окупаемости; после ремонта всё равно проверяют крепления, датчики и работу узла.
Каков порядок замены ремкомплекта?
Полная методика разборки с моментами затяжки и типовыми ошибками разобрана в статье «Ремонт пневмоцилиндра своими руками». Здесь — короткий контрольный список, чтобы прикинуть трудоёмкость перед решением «ремонтировать или менять».
-
1
Зафиксировать нагрузку, отключить и снять цилиндр
Сначала закрепить или снять нагрузку и исключить её падение и опасное движение. Отключить и заблокировать питание и подачу воздуха, стравить остаточное давление во всех отсечённых участках, включая обе полости, и проверить его отсутствие. Затем отсоединить пневмолинии и снять цилиндр. Работу выполняет обученный специалист; положение датчиков записывают.
-
2
Разобрать и осмотреть
Убедиться, что изготовитель допускает разборку и замену уплотнений. Порядок снятия крышек, крепежа или стопорных колец взять из инструкции конкретной серии. Осмотреть гильзу, шток и направляющие: замена уплотнений не устраняет повреждения рабочих поверхностей.
-
3
Заменить уплотнения и смазать
Снять старые уплотнения, очистить канавки и установить детали подходящего комплекта. Применять только указанную изготовителем смазку и соблюдать её количество. Защитить уплотнения от острых кромок; порядок установки — по инструкции серии.
-
4
Собрать и проверить герметичность
Собрать по инструкции с указанными изготовителем моментами затяжки. При исключённом доступе людей к движущимся частям постепенно подать воздух, проверить плавность хода и утечки при предусмотренном инструкцией испытательном давлении. Функциональную проверку под рабочим давлением выполнять по инструкции и требованиям безопасности установки; число циклов и допустимую утечку не назначают универсально.
Какие ремкомплекты WAALPC есть в каталоге?
В каталоге есть готовые ремкомплекты на самые ходовые серии — те, что чаще всего приходят на обслуживание из ушедших импортных каталогов. По остальным сериям уплотнения подбираются по чертежу.
Все ремкомплекты каталога — одной таблицей. Цена в последнем столбце берётся из реестра и показывает наименьшую позицию серии; точная цена и состав — в карточке.
| Серия | Диаметры поршня, мм | Цена комплекта |
|---|---|---|
| Ремкомплект ACQ | 12–100 | от 140 ₽ |
| Ремкомплект ADN | 12–125 | от 130 ₽ |
| Ремкомплект ADVU | 12–125 | от 140 ₽ |
| Ремкомплект CXSM | 6–32 | от 120 ₽ |
| Ремкомплект DFM | 10–63 | от 180 ₽ |
| Ремкомплект DNC | 32–125 | от 230 ₽ |
| Ремкомплект DPZ | 10–32 | от 190 ₽ |
| Ремкомплект DSBC | 32–125 | от 230 ₽ |
| Ремкомплект DSBG | 160–320 | от 1 240 ₽ |
| Ремкомплект DSNU | в карточке | от 95 ₽ |
| Ремкомплект JSI | 32–125 | от 190 ₽ |
| Ремкомплект MA | 16–63 | от 120 ₽ |
| Ремкомплект MAC | 16–63 | от 180 ₽ |
| Ремкомплект MAL | 16–63 | от 190 ₽ |
| Ремкомплект MBL | 20–63 | от 160 ₽ |
| Ремкомплект MBLC | 20–63 | от 210 ₽ |
| Ремкомплект MG | 20–63 | от 80 ₽ |
| Ремкомплект MGC | 20–63 | от 210 ₽ |
| Ремкомплект MGPM | 12–100 | от 180 ₽ |
| Ремкомплект NSC | 125–250 | от 370 ₽ |
| Ремкомплект SAI | 32–125 | от 230 ₽ |
| Ремкомплект SC | 32–200 | от 190 ₽ |
| Ремкомплект SDA | 12–100 | от 140 ₽ |
| Ремкомплект TN | 10–50 | от 120 ₽ |
| Ремкомплект CA | в карточке | от 190 ₽ |
| Ремкомплект CG | в карточке | от 160 ₽ |
| Ремкомплект CM | в карточке | от 160 ₽ |
| Ремкомплект CQ | в карточке | от 140 ₽ |
| Ремкомплект CS | в карточке | от 730 ₽ |
Как подобрать ремкомплект по серии и диаметру
- Найдите серию в обозначении цилиндра: DSBC-63-100 — серия DSBC, MAL-25-50 — серия MAL.
- Возьмите диаметр поршня — число в обозначении (63 и 25 в примерах). Сверьте также исполнение, материал уплотнений и ограничения по ходу в документации: соседний диаметр не подходит, а специальная версия может требовать другого набора.
- Откройте страницу серии из таблицы и выберите позицию по диаметру. Если вашей серии в таблице нет — пришлите артикул цилиндра, комплект подберём по чертежу.
Для компактных серий ремкомплекты в каталоге есть: для SDA — 10 размерных исполнений, цена от 140 ₽ (например, SDA12 — 140 ₽), для CQ2 — комплекты в ряду CQ по диаметрам от Ø12, например CQ2B12 — 140 ₽. Что входит в комплект, смотрите в паспорте изделия; полный перечень цилиндров и комплектов — в каталоге пневмоцилиндров. Если нужного диаметра нет в каталоге как готового набора — пришлите артикул цилиндра через форму подбора аналога, и уплотнения подберём по чертежу.
NBR или FKM — какой материал уплотнений нужен?
NBR — нитрильный каучук; его применяют для уплотнений, работающих со сжатым воздухом и минеральными маслами. Однако название материала не задаёт универсальный температурный диапазон: он зависит от конкретной смеси, конструкции и режима. Состав каждого ремкомплекта WAALPC проверяют по документации или подтверждают при подборе; распространять один материал и одну температуру на весь каталог нельзя.
FKM (фторкаучук) подбирают по конкретной среде и температуре, а не по общему признаку «горячо» или «есть растворитель». Например, обычный FKM несовместим с рядом полярных растворителей, включая ацетон. Нужны проверка химической совместимости, паспорт смеси и разрешение производителя цилиндра. Замена уплотнений не повышает автоматически температурный допуск всего привода: ограничивать его могут смазка, направляющие, магнит и другие детали. Для морозной эксплуатации также требуется подтверждённое исполнение всего узла.
Важный момент при переходе с импортного цилиндра на аналог WAALPC: уплотнения подбираются под серию нового цилиндра, а не под старый оригинал. Совпадение диаметра и внешних присоединительных размеров не подтверждает совпадение внутренних уплотнений. Комплект другой марки применяют только при подтверждённом соответствии конкретному цилиндру; одного названия серии недостаточно.
Когда ремкомплект не поможет?
Уплотнения лечат утечку, но не механический износ металла. Если при разборке видно, что причина отказа глубже, ремкомплект её не закроет — нужны запчасти или замена цилиндра целиком.
- Задиры на зеркале гильзы. Повреждённая внутренняя поверхность может снова повредить новые манжеты. Гильзу меняют отдельной запчастью или цилиндр целиком.
- Риски и коррозия на штоке. Повреждённый шток режет манжету штока и грязесъёмник. Способ ремонта и допустимое состояние покрытия определяют по инструкции изготовителя; самостоятельную полировку нельзя считать универсальным решением.
- Погнутый шток. Следствие боковой нагрузки. Уплотнениями не исправить — только замена штока с проверкой соосности крепления.
- Разбитая втулка передней крышки. Люфт штока в крышке из-за выработки втулки. Меняется крышка в сборе.
В каталоге отдельно представлены комплекты торцевых крышек MAL и запчасти CQ. Наличие этих рядов не означает наличие отдельных штоков, гильз и поршней: состав запчасти и подходящее исполнение подтверждают до заказа. Здесь экономика уже другая: если сумма нужных запчастей приближается к цене нового цилиндра, разумнее взять новый — с гарантией на весь узел. Ремкомплект оправдан, когда металл цел, а «потекла» только резина; запчасти — при точечном повреждении одной детали; полная замена — при разбитой гильзе или сразу нескольких изношенных узлах.
Какие вопросы чаще всего задают про ремкомплекты?
Что входит в ремкомплект пневмоцилиндра
Набор уплотнений для конкретной серии, диаметра и исполнения. Он может включать уплотнения поршня и штока, кольца крышек и детали демпферного узла. Количество манжет, наличие отдельного грязесъёмника и смазки проверяют по перечню производителя. Шток, поршень и гильза не относятся к комплекту уплотнений; ремонт механических деталей рассматривают отдельно.
Как понять, что уплотнения пора менять
Снижение усилия, утечка у штока, самопроизвольное смещение и рывки требуют диагностики цилиндра, распределителя, давления, смазки и соосности. Тонкая смазочная плёнка сама по себе не доказывает износ. Проверку внутренней утечки проводит обученный специалист по инструкции после фиксации нагрузки и исключения опасного движения; результат сравнивают с допуском изготовителя.
Когда ремонт выгоднее замены, а когда нет
Сравнивают цену нового цилиндра со стоимостью подходящего комплекта и фактической работы: Э = цена нового − (цена ремкомплекта + часы × ставка). При различии затрат добавляют демонтаж, монтаж, настройку и простой. Время 2 часа и ставка 670 ₽/ч в примере — условные допущения. Универсального порога по диаметру нет.
Сколько стоит ремкомплект пневмоцилиндра
В каталоге WAALPC готовые ремкомплекты стоят: компактные CQ — от 140 ₽, шпильчатые SC — от 190 ₽, мини-цилиндры MAL — от 190 ₽, профильные SAI — от 230 ₽. Цена определяется выбранным набором. Для стандартного исполнения одной серии и диаметра он часто общий для разных ходов, но специальные и длинноходные варианты проверяют отдельно.
Как подобрать ремкомплект по артикулу цилиндра
Из полного обозначения берут серию, диаметр и исполнение: например, у SC-63-50 диаметр поршня 63 мм и ход 50 мм. Затем сверяют подходящий набор и материал по документации производителя; для двухштоковых, длинноходных и специальных вариантов возможны отличия. Если готового набора нет в каталоге, пришлите полный артикул и данные цилиндра на подбор.
Подходит ли ремкомплект одной серии к цилиндру другой серии
Совпадения диаметра недостаточно. Совместимость проверяют по геометрии уплотнений и канавок, материалу и исполнению цилиндра. Комплект другой серии или марки применяют только при подтверждении производителя либо документально проверенном соответствии. При переходе на совместимый аналог WAALPC набор выбирают для установленного цилиндра WAALPC.
