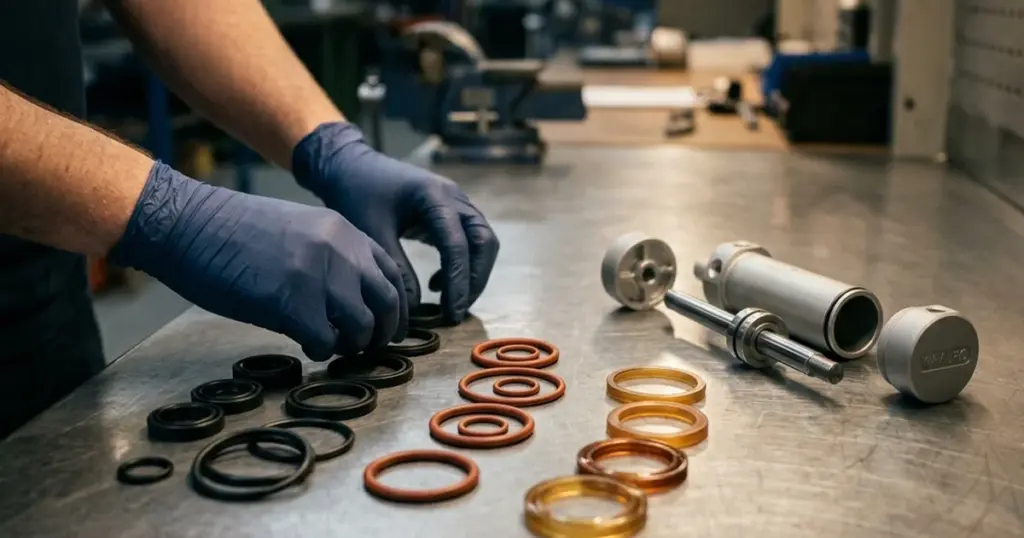

Уплотнения пневматики: NBR, FKM или полиуретан — что выбрать

Материал уплотнений решает, в какой температуре и среде выживет пневмоцилиндр. NBR (нитрильный каучук) — база под сжатый воздух и минеральное масло, диапазон −20…+80 °C, стоит в 90% цилиндров. FKM (фторкаучук, торговое имя Viton) — под горячий воздух и агрессивную химию, держит −20…+200 °C, но дороже нитрила в разы. Полиуретан (PU) — не про температуру, а про износ: из него делают манжеты штока и грязесъёмники там, где нужна максимальная стойкость к абразиву и высокому давлению. Правило выбора короткое: обычный цех — NBR, горячая зона или растворители — FKM, тяжёлый цикл с абразивом — полиуретан на штоке. Ниже — таблица «материал → температура → среда» и расчёт ресурса на реальном артикуле.

Три материала: за что каждый отвечает

В пневмоцилиндре изнашивается не металл, а резина — эластомерные манжеты и кольца. Гильза, шток и крышки служат годами, а уплотнения дубеют, набухают или истираются и начинают пропускать воздух. От того, из какого каучука они сделаны, зависит, проработает узел два года или три недели. Практически весь рынок пневматики закрывают три материала, и путать их сферы нельзя.

NBR, FKM и полиуретан — разные задачи

NBR — нитрильный каучук

Универсал под сжатый воздух и минеральное масло. −20…+80 °C. Дешёвый, стойкий к смазке. Стоит в базовом исполнении почти любого цилиндра.

FKM — фторкаучук (Viton)

Термо- и химстойкость: −20…+200 °C, агрессивные пары, синтетические масла, растворители. Дороже нитрила в 3–5 раз, боится мороза и пара.

Полиуретан (PU)

Не про температуру, а про износ. Исключительная стойкость к абразиву и выдавливанию в зазор. Манжеты штока, поршня и грязесъёмники. −30…+80 °C.

Таблица подбора: материал → температура → среда

Свёл рабочие свойства четырёх эластомеров, которые встречаются в пневматике. Диапазоны даны для непрерывной работы динамических уплотнений (манжет), а не для кратковременных пиков — материал как таковой держит чуть больше, но ресурс подвижного уплотнения считают по непрерывной температуре. Столбец «масло» — про минеральное компрессорное масло и пластичную смазку, с которыми уплотнение контактирует в цилиндре.

Материал	Температура	Среда	Мин. масло	Где применяют
NBR (нитрил)	−20…+80 °C	Сжатый воздух, вода до +60 °C	Отличная	База: манжеты поршня и штока, о-ринги в 90% цилиндров
FKM (Viton)	−20…+200 °C	Горячий воздух, растворители, кислоты, синт. масла	Отличная	Горячие зоны, химия, T/F-исполнения импорта
PU (полиуретан)	−30…+80 °C	Сжатый воздух, абразив, высокое давление	Хорошая	Штоковые манжеты, грязесъёмники, тяжёлый цикл
EPDM	−40…+130 °C	Вода, пар, тормозная жидкость, озон	Нет (набухает)	Спец-среды без масла; в обычной пневматике не ставят

Ключевая ловушка в этой таблице — EPDM. По температуре он выглядит привлекательно, но набухает в минеральном масле и смазке, а значит в цилиндре на маслосодержащем воздухе разрушится. Его ставят только там, где среда заведомо без нефтепродуктов: пар, вода, гликолевые жидкости. Для 99% задач сжатого воздуха выбор идёт между NBR, FKM и полиуретаном.

NBR: рабочая лошадка на сжатом воздухе

Нитрильный (бутадиен-нитрильный) каучук — материал по умолчанию для пневматики. Он стоек к минеральным маслам и пластичным смазкам, недорог и хорошо держит истирание при типовых скоростях штока. Именно из NBR сделаны манжеты и кольца в базовом исполнении цилиндров WAALPC — как и у подавляющего большинства импортных серий в их стандартном варианте. Рабочий диапазон −20…+80 °C перекрывает обычный цех, склад и большинство производственных линий.

Границы у нитрила две. Сверху — около +80 °C: выше резина ускоренно стареет, дубеет и трескается, ресурс манжет падает в разы. Снизу — около −20 °C: на морозе NBR теряет эластичность, манжета перестаёт следовать за неровностями и начинает пропускать. Ещё нитрил не любит озон, ультрафиолет и агрессивную химию — но внутри цилиндра, куда идёт подготовленный воздух, эти факторы обычно не работают. Для сухого чистого воздуха комнатной температуры NBR — правильный и самый экономичный выбор.

FKM (Viton): температура и агрессивная среда

Фторкаучук FKM (широко известен под торговым именем Viton) — это дорогой специалист по экстремальным условиям. Непрерывный рабочий диапазон −20…+200 °C, кратковременно материал терпит до +230 °C. FKM стоек к синтетическим и минеральным маслам, топливу, многим растворителям и кислотам — там, где нитрил разбухает и разрушается, фторкаучук работает. За это платят ценой: FKM дороже NBR примерно в 3–5 раз, поэтому ставить его «на всякий случай» смысла нет.

У FKM есть и слабости, о которых важно помнить. На морозе стандартный фторкаучук дубеет раньше нитрила — уже около −15…−20 °C, поэтому для наружной зимней эксплуатации он не подходит без специальных низкотемпературных марок. И он плохо переносит перегретый пар, горячую воду и амины. Но в своей нише — горячая зона печи, термотуннель упаковки, среда с растворителями — FKM незаменим. Именно этот материал стоит внутри высокотемпературных исполнений импортных цилиндров: у SMC и Festo термо- и маслостойкие варианты идут отдельными суффиксами в артикуле, и под этими буквами скрывается замена NBR на FKM. При подборе аналога такой цилиндр нельзя закрывать базовым нитрильным исполнением — нужен комплект на фторкаучуке.

Полиуретан: не температура, а износ

Полиуретан (PU) выбивается из логики «чем выше температура, тем дороже материал». Его диапазон скромный, −30…+80 °C, и в горячей зоне он не конкурент FKM. Ценят полиуретан за другое — механику. У него исключительная стойкость к абразиву и к выдавливанию (экструзии) в зазор под высоким давлением, а прочность на разрыв выше, чем у обычных каучуков. Поэтому из полиуретана делают те уплотнения, которые работают на трение и держат удар: манжеты штока в форме U-профиля, поршневые манжеты в цилиндрах с высоким ресурсом и грязесъёмники (скребки), снимающие пыль и абразив с выходящего штока.

Главная слабость полиуретана — гидролиз: в горячей воде и паре он расслаивается, поэтому для влажных горячих сред его не берут. И на сильном морозе он твердеет. Но в сухом цеху на тяжёлом цикле — короткие быстрые ходы, запылённая атмосфера, высокое давление — полиуретановые манжеты и грязесъёмники служат заметно дольше нитрильных. На практике в цилиндре нередко стоит комбинация: манжеты поршня из NBR, а грязесъёмник и уплотнение штока из полиуретана — каждый материал на своём месте.

Расчёт: когда NBR не хватает и нужен FKM

Переход на FKM обычно провоцирует температура. Здесь работает эмпирическое «десятиградусное правило» старения резины (следствие закона Аррениуса): ресурс эластомерного уплотнения примерно уменьшается вдвое на каждые +10 °C сверх номинальной рабочей температуры материала. Формула прикидочная, но она показывает порядок величины и объясняет, почему нитрил в горячей зоне «умирает» так быстро.

Ресурс уплотнения по перегреву (10-градусное правило)

L = L₀ · 2^{−ΔT / 10},  ΔT = T_раб − T_ном

L

ожидаемый ресурс уплотнения при рабочей температуре

L₀

ресурс при номинальной температуре материала

ΔT

перегрев над номиналом, °C (учитывается только при T_раб > T_ном)

T_ном

верхняя рабочая температура материала (NBR +80 °C)

Пример на реальном артикуле со склада — компактный цилиндр SDA-20-20-P-A (Ø20, ход 20 мм, с магнитом, 790 ₽), который зажимает заготовку у термотуннеля упаковочной линии. Температура около корпуса — примерно +110 °C. Базовое исполнение с манжетами NBR рассчитано на +80 °C. Перегрев ΔT = 110 − 80 = 30 °C. Считаем ресурс: L = L₀ · 2^−30/10 = L₀ · 2⁻³ = L₀ / 8. То есть нитрильные манжеты в этой зоне проработают примерно в 8 раз меньше расчётного — вместо, условно, двух лет около трёх месяцев, после чего цилиндр начнёт травить и терять усилие.

Теперь тот же цилиндр с уплотнениями FKM. Номинал фторкаучука +200 °C, при +110 °C у него запас 90 °C — перегрева нет вообще, температурной деградации по формуле не происходит. Вывод очевиден: в горячей зоне на +110 °C базовый нитрил экономически бессмыслен, а FKM отрабатывает свою наценку многократно, потому что снимает регулярную остановку линии на замену уплотнений. Пересчитать усилие такого цилиндра под своё давление удобно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа и проверить температуру по °C — в конвертере единиц.

Как выбрать материал по условиям

Свёл выбор в короткий алгоритм. Идти сверху вниз: первое совпавшее условие и определяет материал. Если сомневаетесь между двумя — берите более стойкий, разница в цене уплотнений на фоне простоя линии почти всегда несущественна.

Материал уплотнений за 4 вопроса

• 1
  Температура выше +80 °C или агрессивная химия?

  Печь, термотуннель, горячий пар, растворители, кислоты, синтетические масла — берите FKM. Это единственный материал, который держит и высокую температуру, и агрессивную среду.

• 2
  Тяжёлый цикл, абразив, высокое давление?

  Быстрые короткие ходы, запылённая атмосфера, работа на износ — полиуретан на штоке и грязесъёмнике. Он переживёт нитрил на трении в разы.

• 3
  Среда без масла — вода или пар?

  Чистая вода, пар, гликолевые жидкости без нефтепродуктов — EPDM. Но в маслосодержащем воздухе он набухает и разрушается, поэтому в обычной пневматике его не ставят.

• 4
  Обычный цех, сухой воздух до +80 °C?

  Ни одно из условий выше не сработало — ставьте NBR. Дёшево, надёжно, стойко к компрессорной смазке. Это базовое исполнение всех цилиндров WAALPC.

Замена импортных T/F-исполнений: где искать материал

Главная сложность при замене импортной пневматики — понять, что стояло в оригинале. У Festo и SMC базовые цилиндры идут на NBR, а термо- и маслостойкие варианты обозначаются дополнительными буквами или суффиксами в артикуле; внутри у них FKM. Если в снятом с производства артикуле есть такой суффикс, а условия горячие — базовый нитрильный аналог не подойдёт, нужно совместимое исполнение по ISO с уплотнениями FKM.

Практический порядок такой. Сначала смотрят на условия работы, а не только на бумажный артикул: измеряют температуру у корпуса цилиндра, уточняют среду и наличие масла. Потом сверяют с оригиналом — был ли это специсполнение. Дальше подбирают серию WAALPC того же типоразмера по ISO и заказывают нужный материал уплотнений. По ходовым сериям FKM-исполнение и ремкомплекты на фторкаучуке подбираются под конкретный цилиндр; детально про сам набор уплотнений — в статье «Ремкомплект пневмоцилиндра: состав и подбор». Отдельно стоит проверить демпфирование: тип уплотнения демпфера тоже зависит от температуры — об этом в материале про демпфирование пневмоцилиндров.

И ещё один нюанс материаловедения, который часто упускают: чистота и смазка воздуха напрямую влияют на ресурс уплотнений любого материала. Абразив из неочищенного воздуха режет манжеты быстрее, чем температура. Поэтому вместе с выбором каучука имеет смысл проверить блок подготовки воздуха и подобрать смазку под материал уплотнения в подборщике смазки — минеральное масло дружит с NBR и полиуретаном, но для отдельных сред нужна совместимая по химии смазка.

Часто задаваемые вопросы

Чем NBR отличается от FKM и полиуретана

NBR (нитрильный каучук) — универсальный материал под сжатый воздух и минеральное масло, рабочий диапазон −20…+80 °C, дешёвый, стоит в базовом исполнении почти всех цилиндров. FKM (фторкаучук, Viton) держит −20…+200 °C и агрессивную химию, но дороже нитрила в 3–5 раз и боится мороза. Полиуретан — не про температуру (−30…+80 °C), а про износ: из него делают манжеты штока и грязесъёмники там, где нужна стойкость к абразиву и высокому давлению.

Какой материал уплотнений держит высокую температуру

FKM (фторкаучук, Viton) — непрерывно до +200 °C, кратковременно до +230 °C. Это единственный из ходовых материалов пневматики, который одновременно держит высокую температуру и агрессивную среду. NBR ограничен +80 °C, полиуретан +80 °C, EPDM +130 °C, но EPDM набухает в масле и в обычном цилиндре неприменим. Для горячих зон — печи, термотуннели, пар с растворителями — берут исполнение на FKM.

Что стоит в стандартном пневмоцилиндре — NBR или FKM

В базовом исполнении цилиндров WAALPC, как и у большинства импортных серий, стоит NBR — нитрильный каучук. Его хватает для сжатого воздуха комнатной температуры со следами компрессорного масла, то есть для 90% задач. FKM берут отдельным исполнением, только когда условия горячие или агрессивные: за термо- и химстойкость приходится доплачивать, поэтому «на всякий случай» его не применяют.

Зачем нужен полиуретан, если есть NBR

Полиуретан выигрывает у нитрила на механике, а не на температуре. У него выше стойкость к абразиву, к выдавливанию в зазор под высоким давлением и прочность на разрыв. Поэтому из полиуретана делают уплотнения, работающие на трение и удар: манжеты штока, грязесъёмники, поршневые манжеты в цилиндрах с большим ресурсом. В запылённой атмосфере на тяжёлом цикле полиуретановое уплотнение служит заметно дольше нитрильного.

Можно ли ставить EPDM в пневматику

В обычную пневматику на маслосодержащем воздухе — нельзя. EPDM набухает в минеральном масле и пластичной смазке и разрушается. Его применяют только там, где среда заведомо без нефтепродуктов: вода, пар, тормозные и гликолевые жидкости. По температуре EPDM выглядит выгодно (−40…+130 °C), но масляная несовместимость перечёркивает это для цилиндров на компрессорном воздухе.

Как понять, какой материал был в импортном цилиндре

Смотрят на две вещи: суффикс в артикуле оригинала и реальные условия работы. У Festo и SMC термо- и маслостойкие исполнения обозначаются отдельными буквами или спецсуффиксами — под ними стоит FKM вместо NBR. Если суффикса нет и цилиндр работал в обычном цеху — это базовый нитрил. Если сомневаетесь, ориентируйтесь на условия: измерьте температуру у корпуса и уточните среду. Горячая зона или химия — берите FKM, сухой воздух до +80 °C — NBR.
