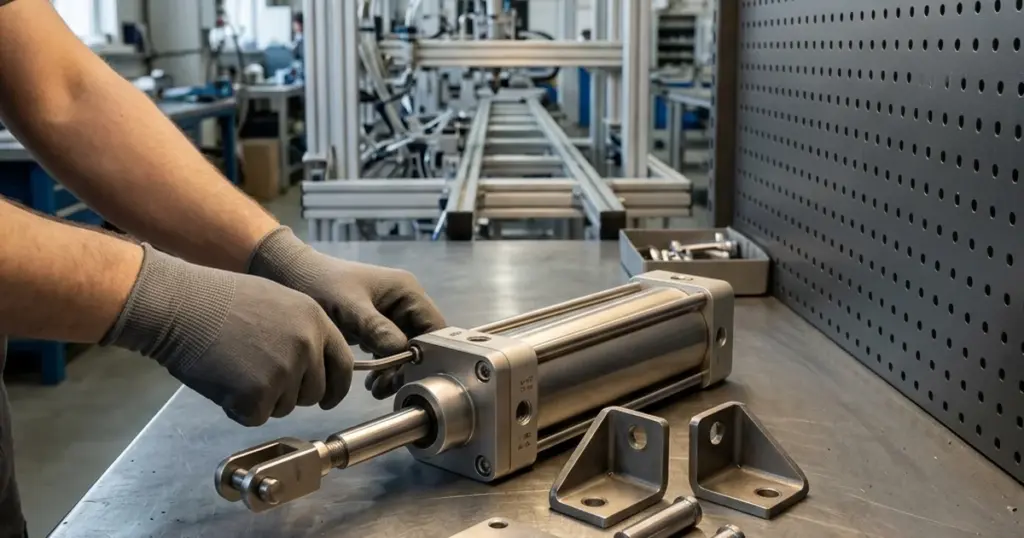

Крепление пневмоцилиндра: лапы, фланец, цапфа, вилка

Пневмоцилиндр крепят одним из пяти способов, и выбор диктует не удобство монтажа, а тип нагрузки на шток. Если нагрузка движется строго по прямой — цилиндр фиксируют жёстко: лапами или фланцем. Если нагрузка качается по дуге (рычаг, поворотный механизм) — крепят на шарнир: заднюю проушину или цапфу, а шток соединяют вилкой. При малейшем осевом или угловом перекосе между цилиндром и ведомой деталью на шток ставят плавающее соединение. Ошибка в способе крепления убивает цилиндр за десятки тысяч циклов — не от давления, а от боковой нагрузки на шток. Крепёж штока WAALPC — вилки и проушины Y-8…Y-100 и плавающие соединения Y-M6…Y-M16 — есть в каталоге по цене от 340 ₽.

Кратко: 5 способов крепления цилиндра и его элементы крепления. Тип выбирают по характеру нагрузки на шток: жёсткое крепление — для движения по прямой, шарнирное — для качания.

Способ	Когда применяют	Обозначение (AirTAC)
Лапы	жёсткая фиксация на плоскости, нагрузка по прямой	LB (F-SI<Ø>LB)
Фланец передний или задний	упор торцом в стенку	FA, FB
Проушина одиночная или двойная	качание в одной плоскости на пальце	CA, CB, CR (с поворотом)
Цапфа на корпусе или на передней крышке	поворот вокруг оси	TC, FTC
Средняя цапфа	качание с большим вылетом	TCM1, TCM2

Какие пять способов закрепить цилиндр есть и какие элементы крепления нужны?

Пневмоцилиндр — это сила, приложенная строго вдоль оси штока. Всё, что отклоняет шток от этой оси, превращается в боковую (поперечную) нагрузку на переднюю втулку и уплотнение. Задача крепления — принять на себя реактивную силу цилиндра и при этом не заставить шток работать на изгиб. Отсюда и берутся типы монтажа: одни держат корпус неподвижно, другие дают ему поворачиваться вслед за нагрузкой.

Классификация простая. Жёсткие крепления (лапы и фланцы) фиксируют корпус намертво — их применяют, когда ведомая деталь движется по прямой линии соосно штоку. Шарнирные крепления (задняя проушина и цапфа) позволяют цилиндру поворачиваться в одной плоскости — их ставят там, где точка приложения силы описывает дугу. Отдельная группа — соединения штока (вилка, проушина, плавающая муфта), которые стыкуют конец штока с ведомой деталью и компенсируют неточность сборки.

Характер нагрузки на шток	Крепление корпуса	Соединение штока
Чисто осевая, ход по прямой, монтаж на плоскость	Лапы (MS1 / LB)	Резьба, проушина
Осевая, монтаж торцом к стенке или плите	Фланец передний MF1 или задний MF2	Резьба, вилка
Нагрузка качается по дуге в одной плоскости	Задняя проушина (MP4 / CA или вилка MP2 / CB)	Вилка штока Y
Качание + большой вылет и масса нагрузки	Цапфа (MT4 / TC), ось в центре тяжести	Вилка штока Y
Любой монтаж с осевым или угловым перекосом	Любое из перечисленных	Плавающее соединение Y-M

Ключевое правило: крепление корпуса и соединение штока подбирают в паре. Жёсткий корпус (лапы, фланец) требует идеальной соосности штока с направляющей нагрузки — иначе на штоке появляется изгиб. Именно в этом случае страхует плавающее соединение. Шарнирный корпус (проушина, цапфа) сам отслеживает дугу, но тогда на штоке обязательно нужна вилка — жёстко прикрученный шток при качании сломается по резьбе.

Как обозначается крепление по ISO 15552?

Стандарт ISO 15552 (ранее ISO 6431 и VDMA 24562) на профильные пневмоцилиндры унифицировал не только присоединительные размеры, но и коды монтажных принадлежностей. Благодаря этому кронштейн от одного производителя встаёт на цилиндр того же типоразмера от другого — при переходе с импортного цилиндра штатное крепление часто остаётся на машине. У цилиндров SC (азиатский формат, не ISO 15552: крепёжные отверстия другие) крепления свои и обозначаются буквенными кодами; кронштейны ISO на SC не встают — они для серий SI, SAI и DSBC. Ниже — соответствие.

Код ISO 15552	Русское название	Код SC (AirTAC/WAALPC)	Что делает
MS1	Крепление на лапах	LB	Жёстко к плоскости снизу или сбоку
MF1	Передний фланец (со стороны штока)	FA	Торцом к стенке, шток наружу
MF2	Задний фланец (со стороны крышки)	FB	Торцом к стенке, шток внутрь
MP4 / MP2	Задняя одиночная проушина (MP4) / двойная проушина-вилка (MP2)	CA / CB	Шарнир, поворот в одной плоскости
MT4	Центральная (регулируемая) цапфа	TC	Поворот вокруг поперечной оси, ось у центра тяжести
ISO 8140	Вилка штока	Y	Соединение штока с рычагом или вилкой
ISO 8139	Проушина (ушко) штока	I	Соединение штока с пальцем
—	Плавающее соединение	Y-M	Компенсация перекоса на штоке

Коды MF1 и MF2 путают чаще всего. Запомнить просто: цифра «1» — это единственная крышка, из которой выходит шток (передняя), «2» — глухая задняя крышка. Передний фланец держит цилиндр за головку и оставляет всю длину корпуса за стенкой; задний фланец, наоборот, выносит цилиндр вперёд от стенки. При подборе аналога импортного цилиндра нельзя подставлять MF1 вместо MF2 — картина монтажа зеркальная.

Жёсткое

Лапы · Фланец

по прямой

Нагрузка движется соосно штоку. Требует точной соосности или плавающего соединения

тип нагрузки

Шарнирное

Проушина · Цапфа

по дуге

Корпус поворачивается вслед за нагрузкой. На штоке обязательна вилка

Почему лапы — самый частый и самый рискованный монтаж?

Крепление на лапах (ISO 15552 — MS1, в SC-формате — LB) — это пара штампованных или литых уголков, которыми цилиндр притягивается к плоскости снизу или сбоку. Лапы дёшевы, ставятся за минуту и держат цилиндр в трёх точках, поэтому это самый распространённый способ. И самый рискованный при неаккуратной сборке.

Проблема лап в том, что ось штока приподнята над опорной плоскостью на высоту корпуса. Реактивная сила цилиндра приложена по оси штока, а лапы держат корпус ниже — возникает опрокидывающий момент, который старается оторвать дальнюю лапу и провернуть цилиндр. Пока нагрузка чисто осевая и невелика, это не страшно. Но стоит нагрузке начать тянуть шток вбок или появиться вибрации — крепёжные винты лап работают на отрыв и постепенно ослабевают. Поэтому лапы применяют там, где ход по прямой, нагрузка соосна штоку, а рама жёсткая. Под большие усилия винты лап ставят на резьбовой фиксатор и контролируют момент затяжки.

Как монтировать на переднем и заднем фланце — торцом к стенке?

Фланец — это плита с отверстиями, привёрнутая к торцу цилиндра. Через неё цилиндр крепится к вертикальной стенке или к плите перпендикулярно направлению движения штока. Фланец передаёт всю осевую силу цилиндра на стенку напрямую, без опрокидывающего момента, — это самый жёсткий и «честный» способ фиксации для чисто осевой нагрузки.

Различают передний фланец MF1 (крепится к передней крышке, из которой выходит шток) и задний MF2 (к глухой задней крышке). Передний фланец применяют, когда шток должен толкать деталь по ту сторону стенки, а корпус остаётся с рабочей стороны. Задний — когда, наоборот, корпус нужно вынести вперёд, а нагрузку тянуть на себя. Для подбора аналога импортного цилиндра важно сохранить именно ту сторону фланца, что была на оригинале: перестановка MF1 на MF2 сдвигает всю геометрию узла на длину цилиндра.

Когда нужна цапфа — крепление под качающуюся нагрузку с большим вылетом?

Цапфа (ISO 15552 — MT4, в SC-формате — TC) — это два соосных цилиндрических выступа по бокам корпуса, которыми цилиндр опирается на подшипниковые опоры и может поворачиваться вокруг поперечной оси. Цапфу выбирают, когда точка приложения силы описывает дугу — например, шток толкает конец рычага или крышку люка, которая открывается поворотом.

Цапфа по ISO 15552 (код MT4) — центральная, регулируемая: её ось не привязана к крышке, а сдвигается вдоль корпуса ближе к центру тяжести всего узла «цилиндр + шток». Это уменьшает инерционный момент на подшипниковых опорах при длинном вылете и большой массе нагрузки — чем точнее ось поворота совпадает с центром тяжести, тем меньше поперечная нагрузка на опоры. Отдельной задней цапфы у задней крышки в номенклатуре ISO 15552 нет: задний трунион относится к другим стандартам (например, NFPA). Главное правило монтажа цапфы: плоскость качания рычага и плоскость поворота цапфы должны совпадать. Любое расхождение немедленно даёт боковую нагрузку на шток. И как у всякого шарнирного крепления, на конце штока обязательна вилка — жёстко закрученный шток при повороте сломается.

Как соединить шток с нагрузкой — вилка и проушина штока?

Крепления выше держат корпус. Но силу передаёт шток, и его конец надо состыковать с ведомой деталью. Для этого на резьбовой хвостовик штока навинчивают одно из соединений:

• Вилка штока (Y, ISO 8140) — П-образная скоба с отверстием под палец. Даёт шарнир в одной плоскости, применяется в паре с шарнирным креплением корпуса (проушина, цапфа), когда весь узел качается по дуге. Для шпильчатых цилиндров под эту задачу есть готовое решение — крепление BSC, клевис-вилка заводской сборки.
• Проушина, ушко штока (I, ISO 8139) — кольцо с отверстием под палец. Тот же шарнир, что и вилка, но под ответную вилку на стороне нагрузки.
• Резьбовой наконечник — простейший вариант для жёсткого осевого монтажа, когда нагрузка идеально соосна.

В программе WAALPC соединения штока — это серия Y: вилки и проушины типоразмеров Y-8, Y-16, Y-32 … Y-100, где номер соответствует типоразмеру цилиндра. Реальные позиции: Y-16 — 190 ₽, Y-32 — 760 ₽, Y-100 — 2 290 ₽. Всего в серии 12 типоразмеров, цены от 190 ₽.

Сколько силы держит крепёж — как выглядит расчёт на реальном артикуле?

Крепление и соединение штока рассчитывают на полное усилие цилиндра — ту же силу, что развивает поршень. Она приложена к пальцу вилки, к резьбе штока и к винтам кронштейна. Считается по площади поршня и давлению:

Осевая сила, которую держит крепёж

F = p · π · D² / 4

F

усилие на крепление, Н

p

рабочее давление, МПа (6 бар = 0,6 МПа)

D

диаметр поршня, мм

Пример на реальном крепеже — вилка Y-32 (760 ₽) под цилиндр Ø32 мм. При рабочем давлении 6 бар: F = 0,6 × 3,14 × 32² / 4 = 0,6 × 804 мм² = 483 Н. Эти 483 Н палец вилки Y-32 воспринимает на срез, а резьба штока — на растяжение. Запас прочности крепежа заводского типоразмера кратно превышает это значение, поэтому при штатной сборке вилка никогда не становится слабым звеном — ломается шток от боковой нагрузки, а не крепёж от осевой. Пересчитать усилие под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.

Отдельно проверяют шток на продольный изгиб. При длинном ходе и сжимающей нагрузке шток может потерять устойчивость раньше, чем сработает крепёж, — этот запас считают по формуле Эйлера, разобранной в статье о продольной устойчивости штока. Если по расчёту устойчивости не проходит — переходят на цилиндр большего диаметра или ставят направляющую под нагрузку.

Зачем нужно плавающее соединение — страховка от перекоса?

Даже при жёстком монтаже на лапы или фланец добиться идеальной соосности штока с направляющей нагрузки на реальной раме почти невозможно — всегда остаётся осевое смещение в доли миллиметра и небольшой угловой перекос. При каждом ходе этот перекос выгибает шток, и за десятки тысяч циклов появляется утечка по передней втулке. Лечится это плавающим соединением — муфтой, которая навинчивается на шток и стыкуется с нагрузкой с зазором, компенсируя и осевое смещение, и небольшой угол.

В каталоге WAALPC плавающие соединения — серия Y-M, обозначаемая по резьбе штока: Y-M6, Y-M8, Y-M10, Y-M12, Y-M16. Реальные позиции: Y-M6 — 340 ₽, цены от 340 ₽; серия Y-M по резьбе штока M6, M8, M10, M12 и M16. Плавающее соединение — самый дешёвый способ продлить ресурс цилиндра в разы: муфта от 340 ₽ снимает боковую нагрузку, из-за которой меняют цилиндр за тысячи рублей. Ставить её имеет смысл на любом жёстко закреплённом цилиндре, где нагрузка не заведена в собственную направляющую.

Как выбрать крепление — какие пять проверок?

Как выбрать крепление пневмоцилиндра — 5 проверок

• 1
  Траектория нагрузки: прямая или дуга

  Нагрузка движется по прямой соосно штоку — жёсткое крепление (лапы, фланец). Точка приложения силы описывает дугу — шарнирное (задняя проушина, цапфа).

• 2
  Направление реактивной силы

  Осевая сила на стенку — фланец MF1 или MF2 (без опрокидывающего момента). Опора на плоскость снизу — лапы, но с контролем момента затяжки и запасом на опрокидывание.

• 3
  Соединение штока под тип корпуса

  Шарнирный корпус — обязательно вилка или проушина штока (серия Y). Жёсткий корпус с неидеальной соосностью — плавающее соединение (серия Y-M).

• 4
  Совпадение плоскостей

  Для цапфы и проушины плоскость качания рычага должна точно совпадать с плоскостью поворота шарнира. Расхождение сразу даёт боковую нагрузку на шток.

• 5
  Типоразмер и резьба

  Крепёж корпуса подбирается по типоразмеру цилиндра, вилка Y — по типоразмеру, плавающее соединение Y-M — по резьбе штока. Сверьте с оригиналом до заказа.

Какие размеры у креплений цилиндров ISO 15552 — LB, FA, FB, CA, CB, TC и TCM?

Размеры креплений ниже даны по каталогу AirTAC 2025 (серия SAI, стандарт ISO 15552); буквы — как на чертежах AirTAC, числа — в миллиметрах. Коды креплений AirTAC записываются так: F-SI<диаметр><тип>, например F-SI63LB — лапы для цилиндра Ø63, F-SI40TCM1 — средняя цапфа для Ø40. Типы: LB — лапы, FA — передний фланец, FB — задний фланец (размеры те же, что у FA), CA — одиночная проушина, CB — двойная проушина, CR — проушина с поворотом, TC — цапфа на корпусе, FTC — цапфа на передней крышке, TCM1 и TCM2 — средняя цапфа. Присоединительные размеры креплений по ISO 15552 у разных производителей совпадают, а длины A и C — это длины цилиндра AirTAC SAI: для нашего цилиндра SI их сверяйте по каталогу.

Лапы LB (мм)

Ø	A	C	AA	AC	AD	AE	AF	AG	AH	AP	AT
32	142	94	158	142	8	47	32	24	32	7	3
40	159	105	179	161	9	53	36	28	36	9	3
50	175	106	190	170	10	65	45	32	45	9	3
63	190	121	209	185	12	75	50	32	50	9	3
80	214	128	248	210	19	95	63	41	63	12,5	4
100	229	138	266	220	23	115	75	41	71	14,5	4
125	279	160	290	250	20	140	90	45	90	16,5	8
160	332	180	340	300	20	180	115	60	115	18,5	10,5
200	347	180	380	320	30	220	135	70	135	24	9

Фланец FA и FB (мм)

Ø	A	C	BA	BB	BC	BD	BE	BF	BP	T
32	142	94	30,5	10	47	32	80	64	7	32,5
40	159	105	35,5	10	53	36	90	72	9	38
50	175	106	40,5	12	65	45	108	90	9	46,5
63	190	121	45,5	12	75	50	118	100	9	56,5
80	214	128	45,5	16	95	63	150	126	12,5	72
100	229	138	55,5	16	115	75	176	150	14,5	89
125	279	160	60,5	20	139	90	218	180	16,5	110
160	332	180	65,5	20	180	115	280	230	18,5	140
200	347	180	75,5	25	220	135	320	270	22,5	175

Одиночная проушина CA (мм)

Ø	A	C	S	T	DC	DD	DE	DJ	DQ
32	142	94	46,5	32,5	22	10,5	10	13	25,8
40	159	105	54	38	25	12	12	16	27,8
50	175	106	64	46,5	27	12	12	17	31,7
63	190	121	75	56,5	32	15	16	22	39,7
80	214	128	93	72	36	15,5	16	22	49,7
100	229	138	110	89	41	20	20	27	59,7
125	279	160	134	110	50	24	25	33	69,7
160	332	180	180	140	55	30	30	35,5	89,7
200	347	180	220	175	60	30	30	37	89,7

Двойная проушина CB (мм)

Ø	A	C	CC	CD	CE	CJ	CP	CT	PA1	PB1	S	T
32	142	94	22	10,5	10	13	26	45	51	45,5	46,5	32,5
40	159	105	25	12	12	16	28	52	59	52,5	54	38
50	175	106	27	12	12	17	32	60	67	60,5	64	46,5
63	190	121	32	15	16	22	40	70	77	70,5	75	56,5
80	214	128	36	15	16	22	50	90	97	90,5	93	72
100	229	138	41	20	20	27	60	110	119	110,5	110	89
125	279	160	50	24	25	33	70	130	139	130,5	134	110
160	332	180	55	30	30	35,5	90	170	181	170,5	180	140
200	347	180	60	30	30	36	90	170	181	170,5	220	175

Цапфа на корпусе TC (мм)

Ø	A	C	D	F	G	H	J	S	X	T
32	142	94	12	68,5	52	76	31	47	3	32,5
40	159	105	16	75	63	95	31	53	3,5	38
50	175	106	16	91	75	107	35	65	3,5	46,5
63	190	121	20	103	90	130	35	75	4	56,5
80	214	128	20	126	110	150	45	95	4	72
100	229	138	25	145	132	182	45	115	4	89
125	279	160	25	175	160	210	51	140	4	110
160	332	180	32	210	200	264	50	180	4	140
200	347	180	32	255	250	314	50	220	5	175

Средняя цапфа TCM1 (мм)

Ø	A	C	AA	B	CA	D	E	F	G	H
32	142	94	31	72,5	40	11	9	60	80	65
40	159	105	31	91,5	54	11	12	75	100	75
50	175	106	35	99,5	54	11	12	75	100	91
63	190	121	35	121,5	70	11	12	85	110	103
80	214	128	45	133	70	11	12	85	110	126
100	229	138	45	162,5	90	19	18	115	155	145
125	279	160	50	177,5	90	19	18	115	155	175
160	332	180	50	215	110	24	22	140	190	210
200	347	180	50	262,5	135	27	22	150	200	255

У цилиндров Ø160 и Ø200 цапфа TC ставится на гильзу на заводе, её положение не регулируется: отдельно заказанную TC на стандартный цилиндр не ставят.

Как обозначаются крепления у SMC — MB, CA2 и CS2?

У SMC серии MB код записывается как MB<крепление><диаметр>-<ход>[Z] для диаметров 32–125 мм. Обозначение крепления: B — базовое, без кронштейна; L — лапы; F — фланец со стороны штока; G — фланец со стороны крышки; C — одиночная проушина; D — двойная проушина; T — средняя цапфа. Например, MBB100-100Z — базовое исполнение, ему соответствует наш цилиндр MB-100-100. У серии CA2 (диаметры 40–100 мм) крепления обозначаются теми же буквами, а демпфирование задаёт буква N: пусто — пневмодемпфер с обеих сторон, N — без демпфера, поэтому CA2BN — базовое крепление без демпфера. Серия CS2 (диаметры 125–300 мм) устроена так же: CS2BN — базовое, без демпфера. Наши крепления к цилиндрам MB, CA2 и CS2 записываются как MBB-<диаметр>-<тип>, CA2BN-<диаметр>-<тип> и CS2BN-<диаметр>-<тип>, например MBB-100-CA/C: это наши артикулы, а не коды SMC. Ремкомплекты — SMC CA2BN100-PS соответствует нашему CA2BN100, CS2BN125-PS — CS2BN125; суффикс -PS у SMC означает комплект уплотнений (подбор ремкомплектов).

Какой крепёж пневмоцилиндров WAALPC есть?

Соединения штока — вилки, проушины и плавающие муфты — WAALPC поставляет как отдельные позиции: их меняют чаще самого цилиндра. Кронштейны корпуса (лапы, фланцы, цапфы) продаются отдельными позициями: цена от 80 ₽; подбирают их по диаметру и типу цилиндра.

Крепёж штока WAALPC — 17 типоразмеров

Вилка / проушина штока Y

от 190 ₽

12 типоразмеров Y-8…Y-100 по типоразмеру цилиндра. Шарнир под качающуюся нагрузку. Y-16 — 190 ₽, Y-100 — 2 290 ₽

Плавающее соединение Y-M

от 340 ₽

Размеры Y-M6…Y-M16 по резьбе штока. Компенсация перекоса. Y-M6 — 340 ₽

Лапы, фланцы, цапфы

от 80 ₽

Кронштейны корпуса ISO 15552 — отдельные позиции, подбираются по диаметру и типу цилиндра

Все позиции крепежа собраны в каталоге пневмоцилиндров и принадлежностей CORNETA.TECH. Сами профильные цилиндры под лапы, фланцы и цапфы ISO 15552 — это серия SI и DSBC того же стандарта, а также серия SC (фирменный формат AirTAC, крепёж крышек сверяется отдельно); для компактного монтажа на плоскость через резьбовые отверстия в торце подойдёт компактная серия SDA. Крепёж и цилиндр всегда сверяются в паре по типоразмеру и резьбе штока.

Какие типичные ошибки бывают при креплении цилиндра?

Жёсткий монтаж под качающуюся нагрузку. Цилиндр прикрутили лапами, а шток толкает конец рычага, который ходит по дуге. Через несколько тысяч циклов шток гнётся, появляется утечка по втулке. Лечение — перейти на заднюю проушину или цапфу и поставить вилку на шток.

Жёстко закрученный шток на шарнирном цилиндре. Обратная ошибка: корпус на проушине качается правильно, но шток вкручен в нагрузку намертво без вилки. При повороте резьба штока работает на изгиб и ломается по первому витку. Между качающимся корпусом и нагрузкой всегда нужен второй шарнир — вилка штока.

Отсутствие плавающего соединения на жёстком монтаже. Цилиндр и направляющую нагрузки собрали «на глаз», соосность неидеальна, плавающего соединения нет. Боковая нагрузка на шток убивает уплотнение раньше срока. Муфта Y-M от 340 ₽ решает проблему.

Перепутанные фланцы MF1 и MF2. При подборе аналога импортного цилиндра поставили передний фланец вместо заднего — вся геометрия узла сдвинулась на длину корпуса, шток не достаёт до нагрузки. Сторону фланца сверяют по оригиналу до заказа.

Затяжка лап без контроля момента. Винты лап перетянули или недотянули — в первом случае деформируется корпус, во втором крепёж ослабевает от вибрации. Момент затяжки берут из паспорта цилиндра, винты сажают на резьбовой фиксатор.

Какие вопросы чаще всего задают про крепление цилиндра?

Как правильно крепить пневмоцилиндр

Способ крепления выбирают по траектории нагрузки. Если ведомая деталь движется строго по прямой соосно штоку — цилиндр фиксируют жёстко на лапы (MS1) или фланец (MF1/MF2). Если точка приложения силы описывает дугу — цилиндр ставят на шарнир: заднюю проушину (MP2) или цапфу (MT4), а конец штока соединяют вилкой. При неидеальной соосности на шток дополнительно ставят плавающее соединение, которое снимает боковую нагрузку.

Чем отличается передний фланец MF1 от заднего MF2

Стороной крепления. MF1 — передний фланец, привёрнут к крышке, из которой выходит шток; корпус остаётся с рабочей стороны стенки, а шток толкает деталь по ту сторону. MF2 — задний фланец на глухой крышке; корпус вынесен вперёд от стенки, нагрузка тянется на себя. При замене цилиндра сторону фланца менять нельзя — геометрия узла зеркальная и сдвигается на длину корпуса.

Когда нужна цапфа, а когда задняя проушина

И то и другое — шарнирное крепление под качающуюся нагрузку. Заднюю проушину (MP2) берут для лёгких и коротких рычагов: она проще и дешевле. Цапфу (MT4) — когда вылет большой, масса нагрузки заметная и ось поворота нужно приблизить к центру тяжести узла, чтобы снизить инерционный момент на опорах. Плоскость качания в обоих случаях должна точно совпадать с плоскостью поворота шарнира.

Зачем нужно плавающее соединение на штоке

Оно компенсирует осевое смещение и небольшой угловой перекос между штоком и направляющей нагрузки. На реальной раме идеальной соосности почти не бывает, и при каждом ходе перекос выгибает шток, разрушая уплотнение передней втулки. Плавающее соединение (серия Y-M, от 340 ₽) снимает эту боковую нагрузку и продлевает ресурс цилиндра в разы. Ставить его стоит на любом жёстко закреплённом цилиндре, где нагрузка не заведена в собственную направляющую.

Что означает Y в артикуле крепежа пневмоцилиндра

Y — обозначение соединения штока в SC-формате WAALPC. Серия Y — это вилки и проушины штока (шарнир под палец), номер соответствует типоразмеру цилиндра: Y-8, Y-16, Y-32 … Y-100. Серия Y-M — плавающие соединения, номер соответствует резьбе штока: Y-M6, Y-M8 … Y-M16. Вилку Y ставят под качающуюся нагрузку в паре с шарнирным креплением корпуса, плавающее Y-M — под жёсткий монтаж с неидеальной соосностью.

Совместим ли крепёж по ISO 15552 между разными производителями

Кронштейны корпуса (лапы MS1, фланцы MF1/MF2, цапфа MT4) для профильных цилиндров стандартизованы по ISO 15552, поэтому крепление того же типоразмера, как правило, встаёт на цилиндр другого производителя без переделки рамы. Это точное соответствие посадки по стандарту, а не аналог вслепую: перед отгрузкой типоразмер и присоединительные размеры сверяют по чертежу. Соединения штока (вилка Y, плавающее Y-M) подбирают по типоразмеру цилиндра и резьбе штока конкретной серии.

Можно ли крепить компактный цилиндр на лапы

Компактные цилиндры (например, SDA фирменного компактного формата) обычно монтируют не на лапы, а через резьбовые отверстия в торце корпуса — прямо к плите, поскольку корпус короткий и квадратный не проворачивается. Лапы и фланцы в классическом виде — это крепёж профильных цилиндров ISO 15552 с круглым корпусом. Для компактов сверяют координатную сетку резьбовых отверстий в торце по чертежу серии.
