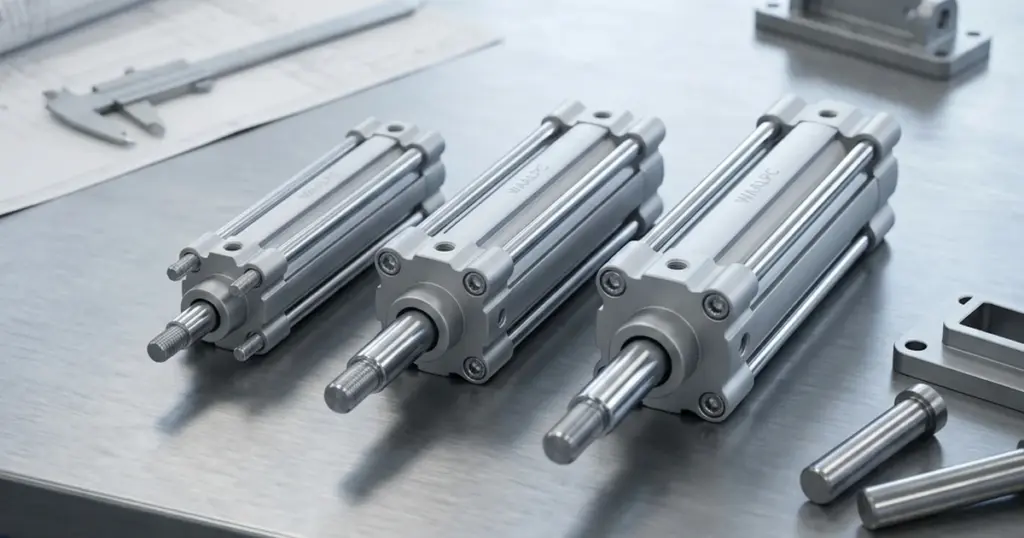

ISO 15552, DIN, VDMA, CETOP: совместимость профильных и шпильчатых пневмоцилиндров

ISO 15552, DIN, VDMA, CETOP: совместимость профильных и шпильчатых пневмоцилиндров

Коротко: цилиндры разных производителей по ISO 15552 совместимы по монтажным (присоединительным) размерам в диапазоне Ø32–320 мм. Первая редакция ISO 15552:2004 заменила ISO 6431:1992; прежние DIN ISO 6431 и VDMA 24562 относятся к истории этой размерной системы, для конкретной пары возможность установки без переделки рамы проверяют по полным кодам и чертежам. Гарантированы только посадочные размеры — демпфирование, магнит (-A), уплотнение и ход сверяются отдельно.

ПроизводительСерия по ISO 15552
FestoDSBC, DSBG, DNC
SMCCP96
AirTACSAI
NorgrenRA
WAALPC (аналог для подбора аналога импорта)профильные по ISO 15552, Ø32–320 мм

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
WAALPC DSBGWAALPC DSBGот 3 310 ₽DSBG-32-25-P
WAALPC DNCWAALPC DNCот 3 140 ₽DNC-32-25-P-A
WAALPC SIWAALPC SIот 2 950 ₽SI-32-25-P-A
WAALPC SCWAALPC SCот 1 860 ₽SC-32-25

ISO 15552 — стандарт на основные и присоединительные размеры пневмоцилиндров со съёмными креплениями, Ø32–320 мм. ISO 15552:2004 заменил ISO 6431:1992; прежние DIN ISO 6431 и VDMA 24562 имеют иной объём требований, для выбранной пары возможность установки без переделки рамы подтверждают сверкой полного кода и чертежей. При подборе аналога импортной пневматики это ключевое: соответствие оригинала и WAALPC одному стандарту помогает сверить интерфейсы; совместимость выбранных исполнений подтверждают по полному коду и чертежам.

Содержание статьи (7 разделов)
  1. Какова история и область применения ISO 15552?
  2. Что регламентирует стандарт ISO 15552?
  3. Какие серии WAALPC совместимы по ISO 15552?
  4. На что обращать внимание при подборе?
  5. Какие вопросы чаще всего задают про совместимость по ISO 15552?
  6. Что из каталога пригодится при замене цилиндра?
  7. Какие материалы пригодятся ещё?

Какова история и область применения ISO 15552?

До ISO 15552 в документации встречались ISO 6431 и VDMA 24562; совпадение размеров старого цилиндра с выбранным аналогом проверяют по чертежам. DIN ISO 6431 — немецкое отражение тех же размеров, CETOP — рекомендации европейской ассоциации производителей гидравлики и пневматики. В 2004 году ISO 15552 заменил ISO 6431:1992. DIN ISO 15552:2005-12 позднее заменил DIN ISO 6431:1998-10; DIN Media рекомендовал его вместо отменённого VDMA 24562-1:1992-01. Эти ссылки относятся к прежним документам и не заменяют проверку размеров конкретного исполнения.

Эволюция стандарта: от VDMA к ISO 15552

1980-е

ISO 6431

Международный стандарт на монтажные размеры цилиндров со съёмными креплениями

1985

DIN ISO 6431

Немецкая редакция DIN ISO 6431:1985-08

1992

VDMA 24562-1

Редакция 1992-01: размеры базового пневмоцилиндра на основе DIN ISO 6431; позднее документ отменён

2004

ISO 15552

Первая редакция ISO 15552. Действующая редакция — ISO 15552:2018; Ø32–320 мм

Совместимые аналоги по полному коду: AirTAC SILB80X300 — совместимый аналог WAALPC SILB-80-300. Наличие и цена — на странице кода.

Совместимые аналоги по полному коду: AirTAC SGC200X50 — совместимый аналог WAALPC SGC-200-50; AirTAC SGC200X25 — совместимый аналог WAALPC SGC-200-25. Наличие и цена — на странице кода.

Что регламентирует стандарт ISO 15552?

Стандарт задаёт основные, присоединительные размеры цилиндра и размеры принадлежностей. Тип демпфирования, материал уплотнения и исполнение с магнитом выбирают по паспорту производителя; совместимость конкретных исполнений подтверждают по нормируемым размерам и чертежам.

  • Диаметры: Ø32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 мм
  • Ход: допустимый диапазон задаёт изготовитель для конкретного диаметра и исполнения; ISO 15552 не подтверждает произвольный ход
  • Корпус: конструкцию корпуса и паз датчика определяет производитель; ISO 15552 геометрию паза не нормирует
  • Шток: материал и покрытие проверяют по паспорту изготовителя; нормированная наружная резьба по диаметру: M10×1,25 (Ø32) … M27×2 (Ø125), M36×2 (Ø160–200), M42×2 (Ø250), M48×2 (Ø320)
  • Стяжки: применяются в шпильчатой конструкции; стандарт допускает разные конструкции корпуса
  • Крепления: фланцы MF1/MF2, лапы MS1, задние проушины MP2/MP4/MP6, цапфа MT4; заводские коды LB/CB сопоставляют с нужным типом по чертежу
  • Демпфирование: тип и обозначение задаёт производитель; сверяют отдельно от ISO 15552

Какие серии WAALPC совместимы по ISO 15552?

В каталоге WAALPC по ISO 15552 — восемь серий: DSBC (Ø32–125) — флагман в PPV-A; DSBG (Ø32–320) — включая большие диаметры 160–320; SI и SAI (формат AirTAC) — широкие ряды; SILB — цилиндры с задним фиксатором штока, SILF — с передним; CP96 и CP95 — профильные в формате SMC. Термостойкой, укороченной или усиленной серии в этой линейке WAALPC нет — такие требования закрываются подбором материала уплотнения или конструкции под конкретную заявку. По присоединительным размерам на тот же посадочный размер становятся ведущие европейские и японские серии профильных цилиндров.

Другие страницы нашего каталога по сериям, упомянутым в статье: SILF-100-450, SILF-125-500, SILF-200-275, SILF-63-300, SILB-125-150.

На что обращать внимание при подборе?

Совместимость по ISO 15552 — необходимое, но не достаточное условие. Перед заказом сверьте шесть параметров:

  • Демпфирование. Тип демпфирования выбирают по допустимой энергии, движущейся массе, скорости и паспорту цилиндра. См. выбор демпфирования.
  • Магнит (-A). Наличие магнитного поршня проверяют по исполнению оригинала. По данным поставщика, наши цилиндры поставляются с магнитом и без суффикса -A; совместимость датчика по пазу и электрическому выходу проверяют отдельно.
  • Ход и устойчивость штока. При сжимающей нагрузке проверяют устойчивость по диаметру штока, расчётной длине и способу закрепления.
  • Уплотнение. NBR — стандартное; отдельной термостойкой серии у WAALPC по ISO 15552 нет — материал под горячие среды уточняется у поставщика по конкретной позиции.
  • Крепление. Типы ISO MF1/MF2, MS1, MP2/MP4/MP6 и MT4 сопоставляют с заводскими кодами; крепления заказываются отдельно.
  • Резьба штока. M10–M48 по диаметру — длина и лыска сверяются по чертежу.

Шесть проверок перед заказом аналога ISO 15552

  1. 1
    Тип демпфирования

    Допустимую энергию демпфирования сверяют по паспорту для выбранных массы и скорости. Недостаточное демпфирование вызывает удар поршня и ускоренный износ.

  2. 2
    Магнитный поршень (-A)

    Наличие магнитного поршня проверяют по исполнению оригинала. По данным поставщика, наши цилиндры поставляются с магнитом и без суффикса -A; паз и электрический выход датчика проверяют отдельно.

  3. 3
    Ход и устойчивость штока

    Устойчивость при сжимающей нагрузке рассчитывают по диаметру штока, свободной длине и способу закрепления; при необходимости меняют компоновку или добавляют направляющую.

  4. 4
    Материал уплотнения

    Стандартное уплотнение — NBR. Отдельной термостойкой серии у WAALPC по ISO 15552 нет — для горячих сред материал уплотнения уточняется у поставщика под конкретную позицию.

  5. 5
    Тип крепления ISO и заводской код

    Заказывается отдельно от цилиндра. Тип крепления выбирают по раме: MF1/MF2 — фланцы, MS1 — лапы, MP2/MP4/MP6 — задние проушины, MT4 — цапфа. Заводские LB/CB уточняют по чертежу.

  6. 6
    Резьба и длина штока

    M10–M48 в зависимости от диаметра. Длина резьбы и наличие лыски под ключ сверяются по чертежу оригинала.

Страницы каталога по артикулам серий из этой статьи: SILF-100-275, SILF-125-225, SILB-80-75, SILF-40-350, SILF-50-900.

Какие вопросы чаще всего задают про совместимость по ISO 15552?

Формула усилия

F = π × Ø² / 4 × p × η
F
оценка усилия выдвижения, Н, при пренебрежимо малом противодавлении
Ø
диаметр поршня, мм (по ISO 15552: 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320)
p
избыточное давление в питаемой полости, МПа (1 бар = 0,1 МПа)
η
условный коэффициент учёта потерь; в примере принят 0,9, это не паспортная характеристика WAALPC

Усилие на втягивании ниже на долю площади штока d²/D²; для Ø50 со штоком Ø20 — на 16% при одинаковых давлении и КПД. Устойчивость штока при сжатии проверяют по его расчётной длине и способу закрепления.

Пример расчёта: WAALPC DSBC-50-400-PPV-A

Дано. Профильный цилиндр по ISO 15552, диаметр поршня Ø50 мм, ход 400 мм, демпфирование PPV-A (регулируемое с магнитным поршнем). В питаемой полости принято 6 бар (0,6 МПа), противодавлением пренебрегаем; условный коэффициент учёта потерь принят 0,9. Перепад в подводе и выхлопе проверяют отдельно.

Расчёт. F = π × 50² / 4 × 0,6 × 0,9 = 3,1416 × 2500 / 4 × 0,6 × 0,9 = 1963,5 × 0,54 ≈ 1060 Н.

Проверка устойчивости штока (Эйлер). Для этого примера диаметр штока принят Ø20 мм; M16 — резьба его конца. Запас по Эйлеру здесь не рассчитан: нужны свободная длина, способ закрепления и расчётная сжимающая нагрузка. Устойчивость проверяют до выбора цилиндра и компоновки.

Ответ. Усилие на выдвижении ≈ 1060 Н (108 кгс); на втягивании ≈ 890 Н с учётом площади штока Ø20. Пригодность для прижима или перемещения заготовки проверяют по требуемому усилию, трению, ускорению и рабочему циклу; допустимая масса этим расчётом не определена.

Что общего у ISO 15552 и DIN ISO 6431

Это последовательные документы одной размерной системы с разным объёмом требований. ISO 15552:2004 заменил ISO 6431:1992; действующая международная редакция — ISO 15552:2018. В ISO 15552 дополнительно заданы, в частности, шаг TG и резьба RT отверстий в крышках. Ссылка старого цилиндра только на DIN ISO 6431 не подтверждает совпадение всех интерфейсов: нужны чертежи обоих исполнений.

Совместимы ли серии WAALPC DSBC и DSBG

Диапазоны перекрываются: DSBC — Ø32–125, DSBG — Ø32–320 (Ø250 и 320 — только DSBG). Крепления выбирают по диаметру и типу монтажа. При одинаковом диаметре сравнивают нормируемые присоединительные размеры и чертежи выбранных исполнений; само различие названий DSBC и DSBG не означает разных размеров болтов или фланца.

Как уточнить размер фланца по обозначению

Проверяют диаметр цилиндра, тип MF1/MF2 и чертёж крепления. Для стандартного фланца Ø50 межцентровое TF = 90 мм, сквозные отверстия FB = Ø9 мм; для Ø80 — TF = 126 мм, FB = Ø12 мм. Это размеры крепления к раме. Отдельно проверяют торцевые отверстия цилиндра: TG = 46,5 мм и RT = M8 для Ø50, TG = 72 мм и RT = M10 для Ø80. Значения TF не являются наружным габаритом фланца.

Можно ли смешивать серии разных производителей по ISO 15552

По присоединительным размерам — совместимы по ISO 15552; проверьте по чертежу и паспорту исполнения. По функционалу — сверить демпфирование, магнит, уплотнение и ход. Совпали — совместимый, расходятся — аналог с оговорками; крепление сверяйте по чертежу.

Что из каталога пригодится при замене цилиндра?

Крепления заказываются отдельно, а сам цилиндр и обвязку можно взять из одного каталога:

Для монтажа по ISO 15552 подходит к проверке DSBC-50-200-PPV-A — профильный цилиндр Ø50, ход 200 мм: 7 680 ₽. Полный код и размеры креплений сравнивают с исходным цилиндром до заказа.

Если механизму нужен меньший диаметр, DSNU-16-50-P-A — мини-цилиндр Ø16, ход 50 мм по ISO 6432: 1 430 ₽. Его присоединения проверяют по своему стандарту; это не посадочный размер ISO 15552.

Другой вариант для малых механизмов — MAL-20-100-CA, Ø20, ход 100 мм: 1 540 ₽. Корпус и крепления этой серии сверяют отдельно; совпадение диаметра с другим мини-цилиндром не подтверждает совместимость монтажа.

Для переключения воздуха между полостями цилиндра применяют 4V210-08-DC24V — распределитель 5/2 с катушкой постоянного тока 24 В: 840 ₽. Его пропускную способность выбирают по требуемому времени хода и всему воздушному тракту.

Для подключения трубки с наружным диаметром 4 мм есть PC04-01: 40 ₽. Резьбу фитинга согласуют с портом конкретного цилиндра; тип резьбы и достаточность прохода проверяют отдельно.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SILB-100-275.

Какие материалы пригодятся ещё?

Когда на руках список из 10–100 артикулов импортной пневматики — пришлите его. Инженер CORNETA.TECH разложит позиции по 3 категориям совместимости по ISO 15552 и вернёт таблицу с ценами за 1 рабочий день. Это инженерный консалтинг по подбору аналога импортной пневматики — мы продаём не коробку, а готовое техническое решение.

Какому артикулу Festo соответствует WAALPC DSBC-50-400-PPV-A

Совместимый аналог по присоединительным размерам для Festo DSBC-50-400-PPVA-N3 — WAALPC DSBC-50-400-PPV-A: тот же ISO 15552, Ø50, ход 400, регулируемое демпфирование, магнитный поршень; цена — в карточке. Для SMC ближайший аналог — серия C96SDB50-400C, для AirTAC — SI50×400-S.

Как подобрать ход цилиндра, если в каталоге производителя нет точного значения

Точный ход WAALPC DSBC выбирают по конкретному артикулу: в текущем реестре представлены ходы до 1000 мм. Возможность промежуточного или большего заказного хода подтверждает поставщик; шаг 1 мм для всего диапазона здесь не заявлен. Больший ход выбирают только после проверки крайних положений, габаритов, ограничителей и допустимого демпфирования; одно согласование заказчика не подтверждает пригодность цилиндра.

Нужен ли переходник, если меняем Festo DNC на WAALPC DSBC

Для стандартных исполнений DNC и DSBC совпадение присоединительных размеров по ISO 15552 позволяет сохранить соответствующее крепление. До заказа сверяют полный код и чертежи: диаметр, ход, тип крепления, длину и резьбу штока, порты, датчики и паз, демпфирование, уплотнения и рабочий режим. Необходимость переходника определяют по этой сверке.

Какая температурная стойкость у стандартного цилиндра ISO 15552

Базовое уплотнение — NBR; требования к подготовке воздуха проверяют по паспорту конкретного цилиндра. Отдельной термостойкой серии для горячих сред у WAALPC по ISO 15552 нет: для температур выше +80 °C материал уплотнения (например, FKM/Viton) и смазка согласуются с поставщиком под конкретную позицию — заводская матрица DSBC/DSBG содержит специальные температурные опции, но возможность поставки конкретного варианта через CORNETA.TECH подтверждают отдельно. Превышение паспортной температуры может повредить уплотнения и смазку; универсальный срок до отказа не установлен.

Какие сроки поставки цилиндров по ISO 15552

Стандартные ходы Ø32–125 серий DSBC и SI — срок в карточке. Большие диаметры DSBG Ø160–320 и нестандартные ходы свыше 1000 мм — срок в карточке.

Какие типичные ошибки при подборе аналога импортного цилиндра

Три частые ошибки. Первая — путаница с магнитом: наличие магнита в оригинале определяют по его полному коду и паспорту; у наших цилиндров магнит встроен в любом исполнении, но паз и электрическую совместимость существующих датчиков при замене проверяют отдельно. Вторая — игнорирование демпфирования: недостаточная для массы и скорости энергия демпфирования вызывает удары и ускоренный износ. Третья — забытое крепление (фланец, лапа или цапфа): в каталоге оно идёт отдельной позицией, не в комплекте.

Сколько стоит переход с комплекта из 20 цилиндров Festo на WAALPC

Цену комплекта сравнивают по позициям после подтверждения присоединительных размеров каждого выбранного исполнения. Например, 20 шт. DSBC-50-400-PPV-A: цену комплекта с креплениями MF2 и проушинами штока считаем по каталогу. Точная калькуляция по списку артикулов — за 1 рабочий день, инженер подбирает аналоги и считает совокупную стоимость с учётом креплений и датчиков.
