Другие написания кода: TN32-300, TN 32-300, TN32300.

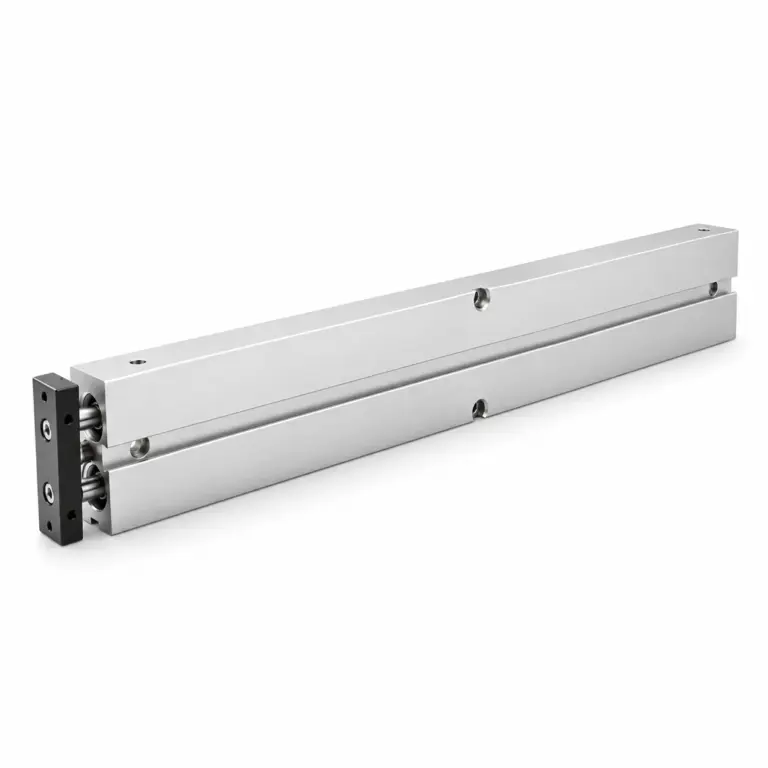

TN-32-300: Ø32 мм, ход 300 мм, теоретически 483 Н при 6 бар. Цена и наличие — по складу в Истре (Московская область).
| Диаметр поршня | 32 мм |
| Ход | 300 мм |
| Площадь поршня | 8,0 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 483 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,241 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая температура | H = 0…150 °C (стандарт = −5…80 °C) |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | TN-32-300 |
| Серия | TN, 112 исполнений в карточке |
| Цена | 10 490 ₽; в серии цены от 1 330 до 40 080 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 112 |
Обозначение TN-32-300 состоит из 3 частей, разделённых дефисом. TN — серия («пневмоцилиндр с двумя штоками TN — Ø10–50 мм, ход 10–300 мм»). 32 — диаметр поршня в миллиметрах. 300 — ход в миллиметрах. Соседние обозначения того же ряда: TN-32-175, TN-32-200, TN-32-250, TN-40-10, TN-40-20, TN-40-30. В карточке серии TN 112 исполнений с ценой от 1 330 до 40 080 ₽; TN-32-300 по цене снизу — 91-й.
Ø32 мм, F = P·π·D²/4: 4 бар — 322 Н; 5 бар — 402 Н; 6 бар — 483 Н; 7 бар — 563 Н. Площадь поршня 8,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø32 мм, ход 300 мм, шток Ø12 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 449 см³, при 6 бар (изб.) это около 3,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
В карточке серии TN в реестре 112 исполнений с ценой от 1 330 до 40 080 ₽. Диаметры поршня: от 10 до 50 мм, всего 7; TN-32-300 — 5-й по возрастанию, ближайшие: 25 и 40 мм. При Ø32 мм ходов в серии от 10 до 300 мм, всего 16; ход 300 мм — 16-й по возрастанию, ближайшие: 250 мм. По цене TN-32-300 — 91-й снизу из 112 исполнений (10 490 ₽). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
TN-32-300 (Ø32 мм, ход 300 мм) стоит 10 490 ₽. В ряду серии TN перед ним стоит TN-32-250 (Ø32 мм, ход 250 мм) — 9 620 ₽, дешевле на 870 ₽. После него — TN-40-10 (Ø40 мм, ход 10 мм) — 7 310 ₽, дешевле на 3 180 ₽. Ещё раньше — TN-32-200 (Ø32 мм, ход 200 мм) — 8 310 ₽, дешевле на 2 180 ₽. Следом — TN-40-20 (Ø40 мм, ход 20 мм) — 7 570 ₽, дешевле на 2 920 ₽. Три шага назад — TN-32-175 (Ø32 мм, ход 175 мм) — 7 840 ₽, дешевле на 2 650 ₽. Три шага вперёд — TN-40-30 (Ø40 мм, ход 30 мм) — 7 820 ₽, дешевле на 2 670 ₽. Дальше по ряду: TN-32-100 — 5 880 ₽ (на 6 шага раньше); TN-32-125 — 6 460 ₽ (на 5 шага раньше); TN-32-150 — 6 900 ₽ (на 4 шага раньше); TN-40-40 — 8 080 ₽ (на 4 шага позже); TN-40-50 — 8 360 ₽ (на 5 шага позже); TN-40-60 — 8 590 ₽ (на 6 шага позже). Дешевле него в ряду — 84 из 106 исполнений, одинаковой цены ни у кого нет; позиция в порядке размеров — 74-я из 106.
К серии TN в каталоге есть отдельные карточки (ремкомплекты) — у каждой свои артикулы и цены, позиции кладутся в одну корзину с TN-32-300.
Ремкомплект (уплотнения) пневмоцилиндра TN
Кроме серии TN в категории «Двухштоковые цилиндры TN (AirTAC-формат)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Пневмоцилиндр с двумя штоками DPZПневмоцилиндр с двумя штоками CXSJMПневмоцилиндр с двумя штоками STMBПневмоцилиндр компактный DPDM многопозиционного монтажаПневмоцилиндр с двумя штоками CXSWПневмоцилиндр с двумя штоками STW
Семейства: CHELIC TN · AirTAC TN · SNS TN · XCPC TN · все совместимые аналоги
TN-32-300 — 10 490 ₽ за штуку; в серии TN цены от 1 330 до 40 080 ₽, на складе 0 из 112 исполнений. Поставка 3–5 недель. Рядом по серии: TN-32-250 — 9 620 ₽; TN-32-200 — 8 310 ₽; TN-32-175 — 7 840 ₽; TN-32-150 — 6 900 ₽. Цена — по каталогу на 28.10.2026. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
TN-32-250: ход 250 мм вместо 300 мм, цена 9 620 ₽, дешевле на 870 ₽. TN-32-200: ход 200 мм вместо 300 мм, цена 8 310 ₽, дешевле на 2 180 ₽. TN-32-175: ход 175 мм вместо 300 мм, цена 7 840 ₽, дешевле на 2 650 ₽. TN-32-150: ход 150 мм вместо 300 мм, цена 6 900 ₽, дешевле на 3 590 ₽. Разброс цен среди этих соседей: от 6 900 до 9 620 ₽ при вашем 10 490 ₽.
Ближайшие 8 типоразмеров — TN-32-250, TN-32-200, TN-32-175, TN-32-150, TN-32-125; цены соседей от 5 520 до 9 620 ₽, ваш артикул — 10 490 ₽.
TN-32-250 — 9 620 ₽TN-32-200 — 8 310 ₽TN-32-175 — 7 840 ₽TN-32-150 — 6 900 ₽TN-32-125 — 6 460 ₽TN-32-100 — 5 880 ₽TN-32-90 — 5 710 ₽TN-32-80 — 5 520 ₽
Тот же Ø, другой ход: TN-32-70TN-32-60TN-32-50TN-32-40
Тот же ход, другой Ø: TN-25-300TN-20-300TN-16-300
Категория: Двухштоковые цилиндры TN (AirTAC-формат)Статья: AirTAC TN: двухштоковый цилиндр с направляющими — расшифровка кода и совместимый аналог WAALPC TN
Соседние коды ряда TN: TN-32-175TN-32-200TN-32-250TN-40-10TN-40-20TN-40-30
Совместимый аналог серии TN подобран к кодам марок: AirTAC — 132 кода; XCPC — 110 кодов; CHELIC — 104 кода; STNC — 66 кодов; SNS — 66 кодов — в числе только обозначения, проверенные по каталогу марки. В карточке серии 112 исполнений с ценой в каталоге, от 1 330 до 40 080 ₽; на складе — 0. TN-32-300 — 10 490 ₽. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер TN-32-300
TN-32-150 · TN-32-175 · TN-32-200 · TN-32-250 · TN-40-10 · TN-40-20 · TN-40-30 · TN-40-60
