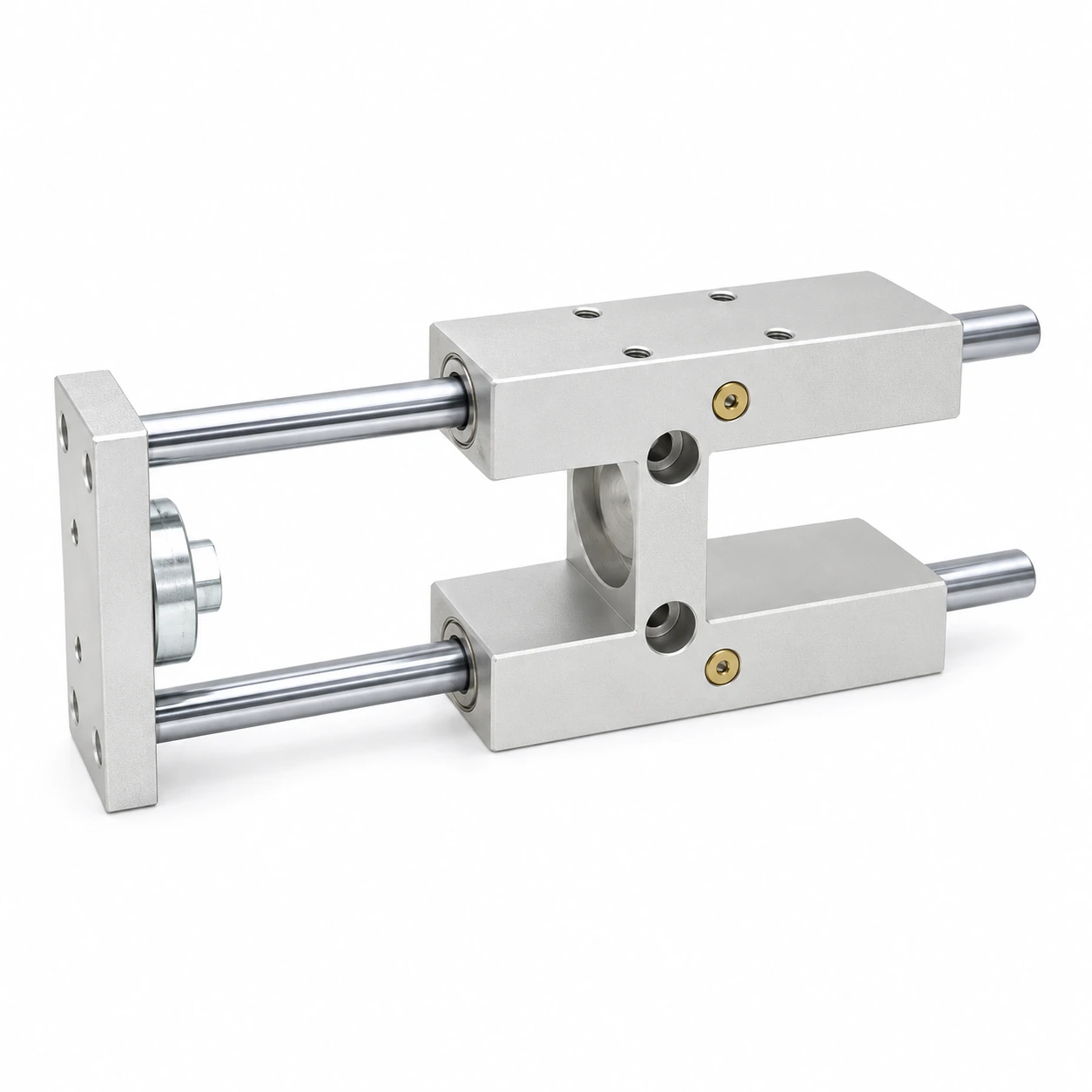

TMICL-12-16-75 пневмоцилиндр Ø16 ход 75

TMICL-12-16-75: Ø16 мм, ход 75 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC TMICL12X75, TMICL16X75.

Какие технические данные у TMICL-12-16-75?

Диаметр	16 мм
Ход	75 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,015 л
Демпфирование	Регулируемое пневматическое (Ø12 — резиновый буфер)
Максимальное рабочее давление	до 0,8 МПа по каталогу завода
Рабочая среда	очищенный сжатый воздух
Артикул	TMICL-12-16-75
Серия	TMICL, 63 исполнений в карточке
Цена	6 600 ₽; в серии цены от 6 450 до 64 820 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 63
Совместимые бренды	AirTAC

Как расшифровать обозначение TMICL-12-16-75?

Обозначение TMICL-12-16-75 состоит из 4 частей, разделённых дефисом. TMICL — серия («пневмоцилиндр с направляющей рамой TMICL»). 16 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: TMICL-12-16-100, TMICL-12-16-50, TMICL-12-16-125, TMICL-12-16-150, TMICL-12-16-175. В карточке серии TMICL 63 исполнений с ценой от 6 450 до 64 820 ₽; TMICL-12-16-75 по цене снизу — 2-й.

Какое усилие развивает TMICL-12-16-75 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у TMICL-12-16-75 за один двойной ход?

Ø16 мм, ход 75 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 28 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим TMICL-12-16-75?

Проверено по брендам: AirTAC — 2 кода. Всего 2 совместимых кодов у 1 бренда; ваш артикул TMICL-12-16-75 — наш ответ на любой из них.

Бренд	Код
AirTAC	TMICL12X75, TMICL16X75

Семейства: AirTAC TMICL · WAALPC TMICL · все аналоги AirTAC · все совместимые аналоги

Какая цена TMICL-12-16-75 и сколько идёт поставка?

TMICL-12-16-75 — 6 600 ₽ за штуку; в серии TMICL цены от 6 450 до 64 820 ₽, на складе 0 из 63 исполнений. Поставка 3–5 недель. Рядом по серии: TMICL-12-16-100 — 6 750 ₽; TMICL-12-16-50 — 6 450 ₽; TMICL-12-16-125 — 6 900 ₽; TMICL-12-16-150 — 7 050 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем TMICL-12-16-75 отличается от соседних размеров?

TMICL-12-16-100: ход 100 мм вместо 75 мм, цена 6 750 ₽, дороже на 150 ₽. TMICL-12-16-50: ход 50 мм вместо 75 мм, цена 6 450 ₽, дешевле на 150 ₽. TMICL-12-16-125: ход 125 мм вместо 75 мм, цена 6 900 ₽, дороже на 300 ₽. TMICL-12-16-150: ход 150 мм вместо 75 мм, цена 7 050 ₽, дороже на 450 ₽. Разброс цен среди этих соседей: от 6 450 до 7 050 ₽ при вашем 6 600 ₽.

Какие ещё размеры TMICL есть?

Ближайшие 8 типоразмеров — TMICL-12-16-100, TMICL-12-16-50, TMICL-12-16-125, TMICL-12-16-150, TMICL-12-16-175; цены соседей от 6 450 до 8 960 ₽, ваш артикул — 6 600 ₽.

TMICL-12-16-100 — 6 750 ₽TMICL-12-16-50 — 6 450 ₽TMICL-12-16-125 — 6 900 ₽TMICL-12-16-150 — 7 050 ₽TMICL-12-16-175 — 7 200 ₽TMICL-12-16-200 — 7 350 ₽TMICL-20-75 — 8 770 ₽TMICL-20-100 — 8 960 ₽

Тот же ход, другой Ø: TMICL-25-75TMICL-32-75TMICL-40-75TMICL-50-75

Категория: Стандартные цилиндры TMICL

Соседние коды ряда TMICL: TMICL-20-50TMICL-20-125TMICL-20-150TMICL-100-150TMICL-100-175TMICL-100-200

Все исполнения: Пневмоцилиндр с направляющей рамой TMICL →
