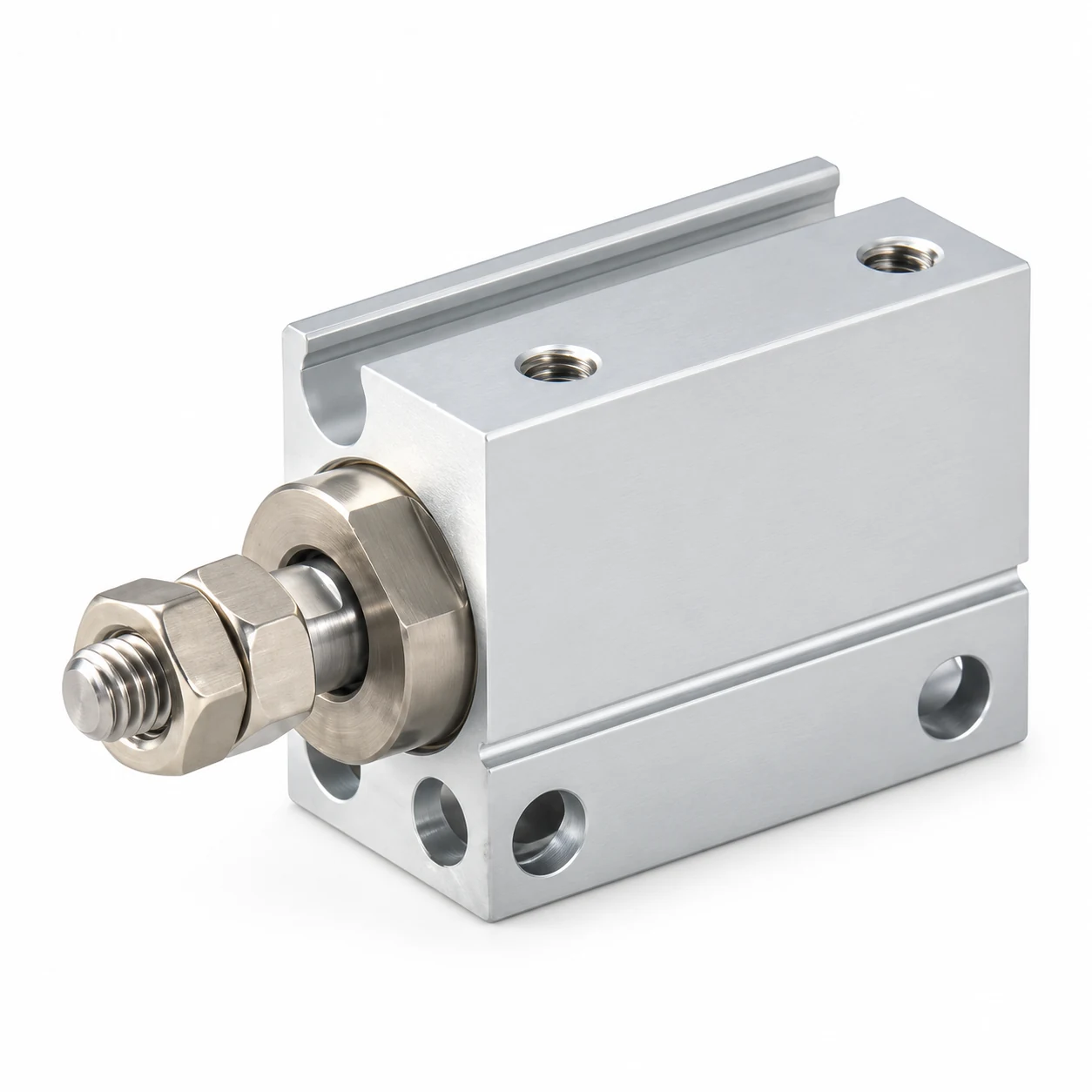

CDUJB-16-5 мини-пневмоцилиндр Ø16 ход 5

CDUJB-16-5: Ø16 мм, ход 5 мм, теоретически 121 Н при 6 бар. Совместимый аналог: Mindman MCFB-12-16-5M; SMC CDUJB16-5, CDUJB16-5D.

Какие технические данные у CDUJB-16-5?

Диаметр поршня	16 мм
Ход	5 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,001 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	CDUJB-16-5
Серия	CDUJB, 91 исполнений в карточке
Цена	1 970 ₽; в серии цены от 1 010 до 7 990 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 91
Совместимые бренды	Mindman, SMC

Как расшифровать обозначение CDUJB-16-5?

Обозначение CDUJB-16-5 состоит из 3 частей, разделённых дефисом. CDUJB — серия («мини-пневмоцилиндр свободного монтажа CDUJB»). 16 — диаметр поршня в миллиметрах. 5 — ход в миллиметрах. Соседние обозначения того же ряда: CDUJB-16-10, CDUJB-16-15, CDUJB-16-20, CDUJB-16-25, CDUJB-16-30. В карточке серии CDUJB 91 исполнений с ценой от 1 010 до 7 990 ₽; CDUJB-16-5 по цене снизу — 48-й.

Какое усилие развивает CDUJB-16-5 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у CDUJB-16-5 за один двойной ход?

Ø16 мм, ход 5 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 2 см³, при 6 бар (изб.) это около 0,0 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим CDUJB-16-5?

Проверено по брендам: Mindman — 1 код; SMC — 2 кода. Всего 3 совместимых кодов у 2 брендов; ваш артикул CDUJB-16-5 — наш ответ на любой из них.

Бренд	Код
Mindman	MCFB-12-16-5M
SMC	CDUJB16-5, CDUJB16-5D

Семейства: Mindman CDUJB · SMC CDUJB · E.MC CDUJB · все совместимые аналоги

Какая цена CDUJB-16-5 и сколько идёт поставка?

CDUJB-16-5 — 1 970 ₽ за штуку; в серии CDUJB цены от 1 010 до 7 990 ₽, на складе 0 из 91 исполнений. Поставка 3–5 недель. Рядом по серии: CDUJB-16-10 — 1 970 ₽; CDUJB-16-15 — 2 000 ₽; CDUJB-16-20 — 2 000 ₽; CDUJB-16-25 — 2 230 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем CDUJB-16-5 отличается от соседних размеров?

CDUJB-16-10: ход 10 мм вместо 5 мм, цена 1 970 ₽ — такая же. CDUJB-16-15: ход 15 мм вместо 5 мм, цена 2 000 ₽, дороже на 30 ₽. CDUJB-16-20: ход 20 мм вместо 5 мм, цена 2 000 ₽, дороже на 30 ₽. CDUJB-16-25: ход 25 мм вместо 5 мм, цена 2 230 ₽, дороже на 260 ₽. Разброс цен среди этих соседей: от 1 970 до 2 230 ₽ при вашем 1 970 ₽.

Какие ещё размеры CDUJB есть?

Ближайшие 8 типоразмеров — CDUJB-16-10, CDUJB-16-15, CDUJB-16-20, CDUJB-16-25, CDUJB-16-30; цены соседей от 1 970 до 2 860 ₽, ваш артикул — 1 970 ₽.

CDUJB-16-10 — 1 970 ₽CDUJB-16-15 — 2 000 ₽CDUJB-16-20 — 2 000 ₽CDUJB-16-25 — 2 230 ₽CDUJB-16-30 — 2 230 ₽CDUJB-16-35 — 2 480 ₽CDUJB-16-40 — 2 480 ₽CDUJB-16-45 — 2 860 ₽

Тот же Ø, другой ход: CDUJB-16-50

Тот же ход, другой Ø: CDUJB-12-5CDUJB-20-5

Категория: Мини-цилиндры свободного монтажа CDUJB (SMC-формат)Статья: Компактный пневмоцилиндр SDA: размеры, ходы, подбор

Соседние коды ряда CDUJB: CDUJB-12-30CDUJB-12-35CDUJB-12-40CDUJB-20-10CDUJB-20-15CDUJB-20-20

Все исполнения: Мини-пневмоцилиндр свободного монтажа CDUJB →
