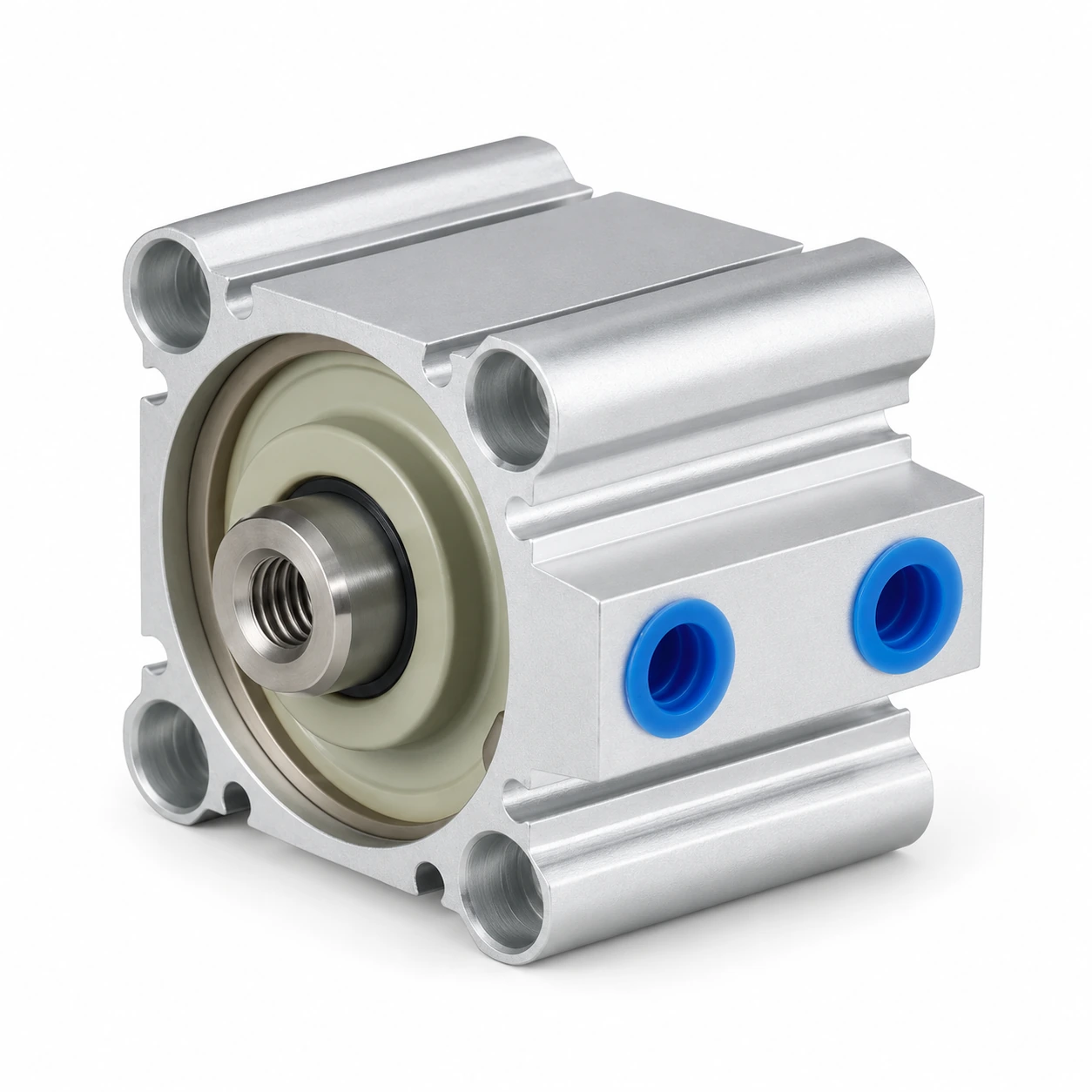

CDQ2-80-50: Ø80 мм, ход 50 мм, теоретически 3 016 Н при 6 бар. Совместимый аналог: CHELIC JQ 80 × 50, JQ 80 × 50-S, JQ80X50; SMC CDQ2A80-50DZ, CDQ2A80TF-50DZ; SNS CDQ2A80X50D; XCPC CDQ2A80X50D.
| Диаметр поршня | 80 мм |
| Ход | 50 мм |
| Площадь поршня | 50,3 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 3 016 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,251 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Артикул | CDQ2-80-50 |
| Серия | CDQ2, 172 исполнений в карточке |
| Цена | 6 520 ₽; в серии цены от 970 до 11 260 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 172 |
| Совместимые бренды | CHELIC, SMC, SNS, XCPC |
Обозначение CDQ2-80-50 состоит из 3 частей, разделённых дефисом. CDQ2 — серия («пневмоцилиндр компактный CDQ2 — Ø32–100 мм, ход 125–500 мм»). 80 — диаметр поршня в миллиметрах. 50 — ход в миллиметрах. Соседние обозначения того же ряда: CDQ2-80-45, CDQ2-80-55, CDQ2-80-40, CDQ2-80-60, CDQ2-80-35. В карточке серии CDQ2 172 исполнений с ценой от 970 до 11 260 ₽; CDQ2-80-50 по цене снизу — 144-й.
Ø80 мм, F = P·π·D²/4: 4 бар — 2 011 Н; 5 бар — 2 513 Н; 6 бар — 3 016 Н; 7 бар — 3 519 Н. Площадь поршня 50,3 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø80 мм, ход 50 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 478 см³, при 6 бар (изб.) это около 3,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: CHELIC — 3 кода; SMC — 2 кода; SNS — 1 код; XCPC — 1 код. Всего 7 совместимых кодов у 4 брендов; ваш артикул CDQ2-80-50 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| CHELIC | JQ 80 × 50, JQ 80 × 50-S, JQ80X50 |
| SMC | CDQ2A80-50DZ, CDQ2A80TF-50DZ |
| SNS | CDQ2A80X50D |
| XCPC | CDQ2A80X50D |
Семейства: CHELIC CDQ2 · SMC CDQ2 · SNS CDQ2 · XCPC CDQ2 · все совместимые аналоги
CDQ2-80-50 — 6 520 ₽ за штуку; в серии CDQ2 цены от 970 до 11 260 ₽, на складе 0 из 172 исполнений. Поставка 3–5 недель. Рядом по серии: CDQ2-80-45 — 6 370 ₽; CDQ2-80-55 — 6 660 ₽; CDQ2-80-40 — 6 230 ₽; CDQ2-80-60 — 6 820 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
CDQ2-80-45: ход 45 мм вместо 50 мм, цена 6 370 ₽, дешевле на 150 ₽. CDQ2-80-55: ход 55 мм вместо 50 мм, цена 6 660 ₽, дороже на 140 ₽. CDQ2-80-40: ход 40 мм вместо 50 мм, цена 6 230 ₽, дешевле на 290 ₽. CDQ2-80-60: ход 60 мм вместо 50 мм, цена 6 820 ₽, дороже на 300 ₽. Разброс цен среди этих соседей: от 6 230 до 6 820 ₽ при вашем 6 520 ₽.
Ближайшие 8 типоразмеров — CDQ2-80-45, CDQ2-80-55, CDQ2-80-40, CDQ2-80-60, CDQ2-80-35; цены соседей от 5 960 до 7 080 ₽, ваш артикул — 6 520 ₽.
CDQ2-80-45 — 6 370 ₽CDQ2-80-55 — 6 660 ₽CDQ2-80-40 — 6 230 ₽CDQ2-80-60 — 6 820 ₽CDQ2-80-35 — 6 100 ₽CDQ2-80-65 — 6 960 ₽CDQ2-80-30 — 5 960 ₽CDQ2-80-70 — 7 080 ₽
Тот же Ø, другой ход: CDQ2-80-80
Тот же ход, другой Ø: CDQ2-50-50CDQ2-40-50CDQ2-32-50CDQ2-20-50
