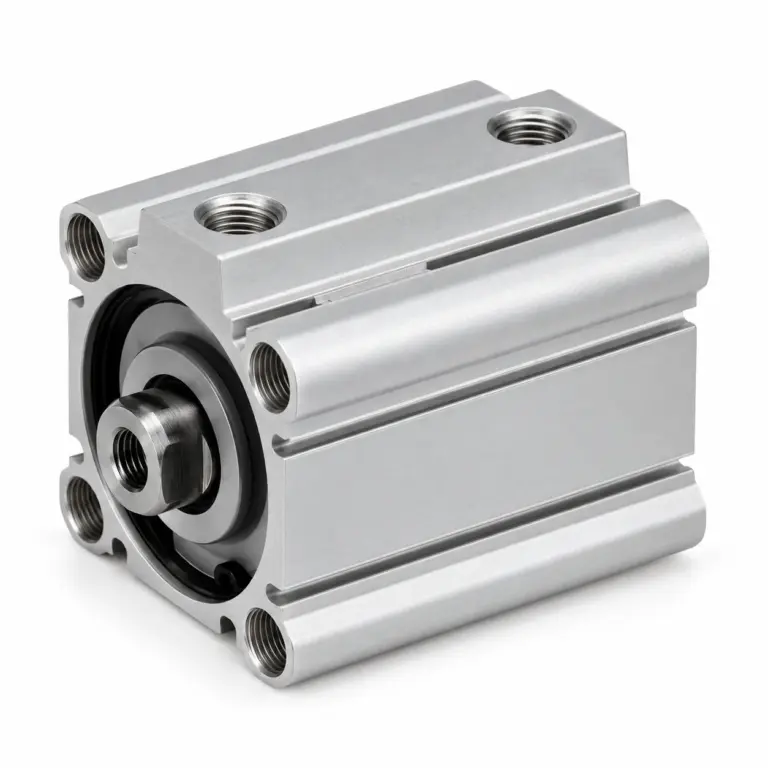

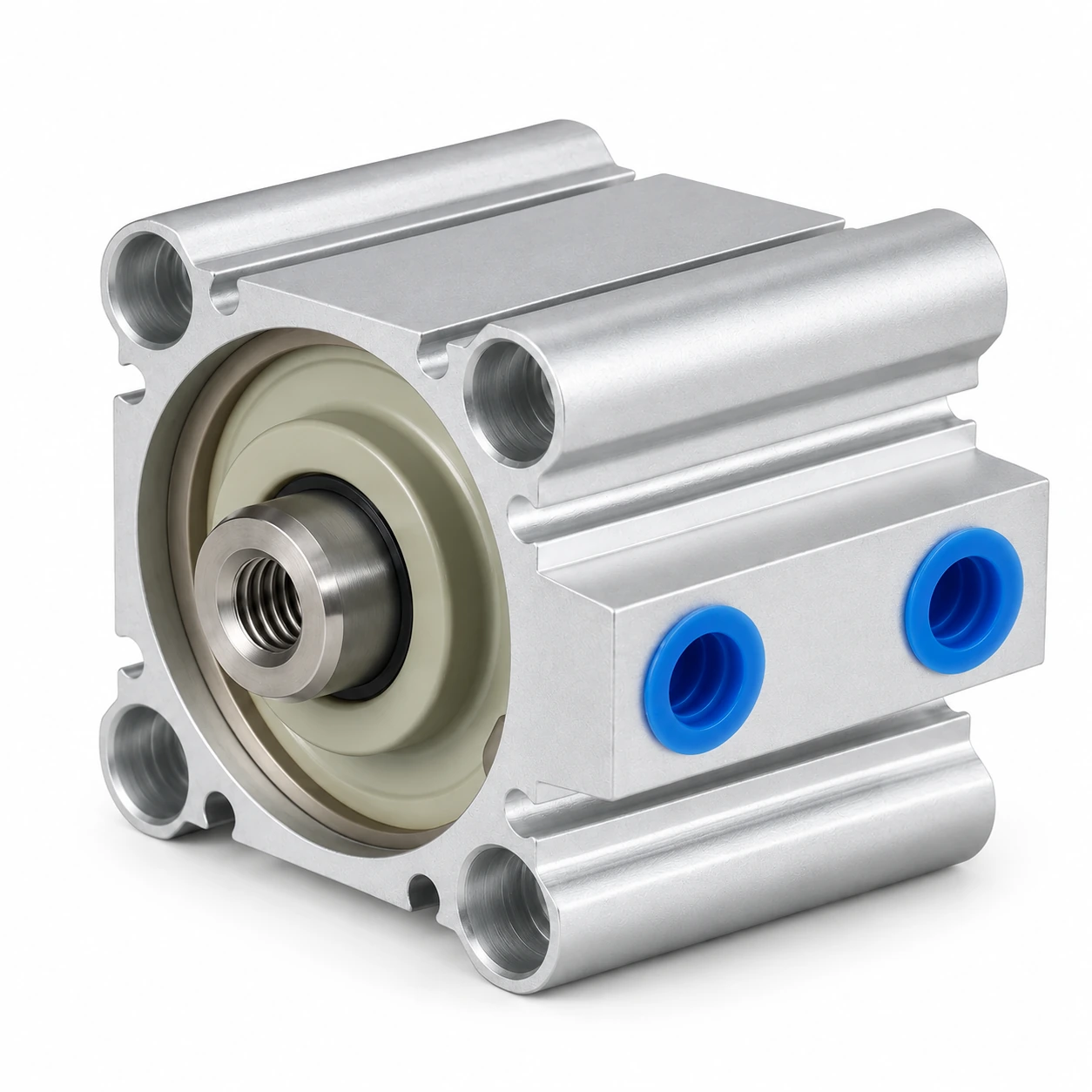

CDQ2-20-80 пневмоцилиндр Ø20 ход 80

Другие написания кода: CDQ220-80, CDQ2 20-80, CDQ22080.

• Диаметр поршня20 мм
• Ход80 мм
• Площадь поршня3,1 см²
• Усилие на выталкивание при 6 бар (0,6 МПа)188 Н (теоретическое, без потерь на трение)
• Объём камеры на полный ход0,025 л
• СрокПоставка 3–5 недель

CDQ2-20-80: Ø20 мм, ход 80 мм, теоретически 188 Н при 6 бар. Цена и наличие — по складу в Москве.

Какие технические данные у CDQ2-20-80?

Диаметр поршня	20 мм
Ход	80 мм
Площадь поршня	3,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	188 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,025 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Рабочая среда	очищенный сжатый воздух
Артикул	CDQ2-20-80
Серия	CDQ2, 172 исполнений в карточке
Цена	1 390 ₽; в серии цены от 970 до 11 260 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 172

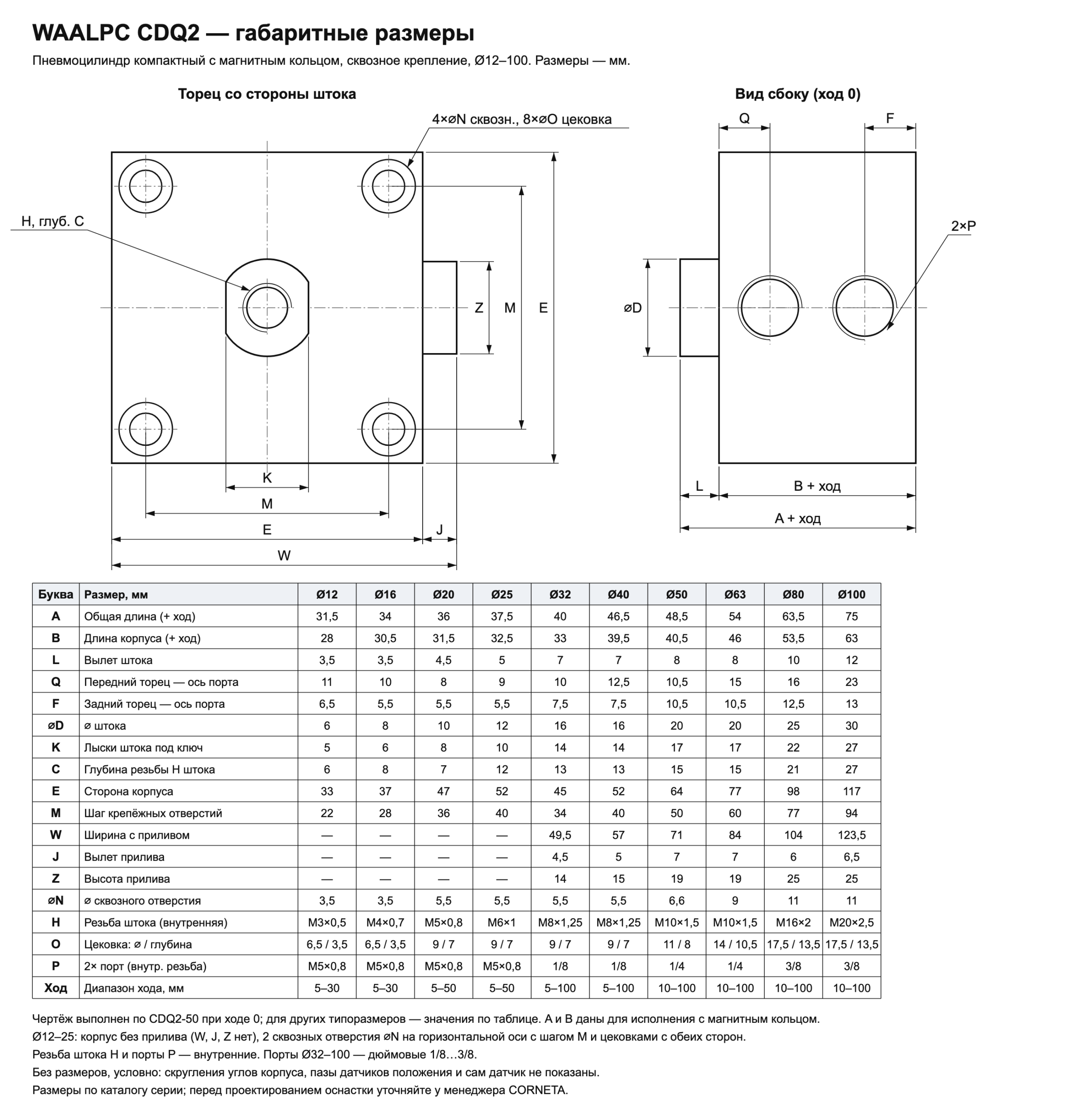

Какие габаритные размеры у CDQ2-20-80?

Как заказать и получить CDQ2-20-80?

• Оплата. По счёту для юридических лиц и ИП, картой МИР или через СБП. Цена окончательная: продавец — ИП на УСН, без НДС. Подробнее об оплате.
• Доставка. СДЭК (пункт выдачи или курьер) и Деловые Линии по всей России; стоимость — по тарифу перевозчика, номер для отслеживания — в день отгрузки. Подробнее о доставке.
• Гарантия и возврат. Гарантия на изделие — 1 год; возврат — 30 дней, при браке — замена или полный возврат денег. Условия возврата.
• Продавец. ИП Ибрагимова С.А., ИНН 773377125700, ОГРНИП 326774600021773, Москва. Телефон 8-800-350-01-08 (бесплатно по России). Контакты и реквизиты.

Документация серии CDQ2

Открыть чертёж серии CDQ2 · Карточка серии CDQ2

Как расшифровать обозначение CDQ2-20-80?

Обозначение CDQ2-20-80 состоит из 3 частей, разделённых дефисом. CDQ2 — серия («пневмоцилиндр компактный CDQ2 — Ø32–100 мм, ход 125–500 мм»). 20 — диаметр поршня в миллиметрах. 80 — ход в миллиметрах. Соседние обозначения того же ряда: CDQ2-20-65, CDQ2-20-70, CDQ2-20-75, CDQ2-20-85, CDQ2-20-90, CDQ2-20-100. В карточке серии CDQ2 172 исполнений с ценой от 970 до 11 260 ₽; CDQ2-20-80 по цене снизу — 42-й.

Какое усилие развивает CDQ2-20-80 при разном давлении?

Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у CDQ2-20-80 за один двойной ход?

Ø20 мм, ход 80 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 46 см³, при 6 бар (изб.) это около 0,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

Какое место занимает CDQ2-20-80 в ряду серии CDQ2?

В карточке серии CDQ2 в реестре 172 исполнений с ценой от 970 до 11 260 ₽. Диаметры поршня: от 20 до 100 мм, всего 10; CDQ2-20-80 — 1-й по возрастанию, ближайшие: 12 мм. При Ø20 мм ходов в серии от 5 до 100 мм, всего 19; ход 80 мм — 16-й по возрастанию, ближайшие: 75 и 85 мм. По цене CDQ2-20-80 — 42-й снизу из 172 исполнений (1 390 ₽). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.

Чем CDQ2-20-80 отличается от ближайших исполнений в ряду?

CDQ2-20-80 (Ø20 мм, ход 80 мм) стоит 1 390 ₽. В ряду серии CDQ2 перед ним стоит CDQ2-20-75 (Ø20 мм, ход 75 мм) — 1 370 ₽, дешевле на 20 ₽. После него — CDQ2-20-85 (Ø20 мм, ход 85 мм) — 1 430 ₽, дороже на 40 ₽. Ещё раньше — CDQ2-20-70 (Ø20 мм, ход 70 мм) — 1 340 ₽, дешевле на 50 ₽. Следом — CDQ2-20-90 (Ø20 мм, ход 90 мм) — 1 450 ₽, дороже на 60 ₽. Три шага назад — CDQ2-20-65 (Ø20 мм, ход 65 мм) — 1 320 ₽, дешевле на 70 ₽. Три шага вперёд — CDQ2-20-100 (Ø20 мм, ход 100 мм) — 1 510 ₽, дороже на 120 ₽. Дальше по ряду: CDQ2-20-50 — 1 220 ₽ (на 6 шага раньше); CDQ2-20-55 — 1 260 ₽ (на 5 шага раньше); CDQ2-20-60 — 1 280 ₽ (на 4 шага раньше); CDQ2-25-5 — 1 150 ₽ (на 4 шага позже); CDQ2-25-10 — 1 160 ₽ (на 5 шага позже); CDQ2-25-15 — 1 220 ₽ (на 6 шага позже). Дешевле него в ряду — 41 из 172 исполнений, с той же ценой — ещё 2; позиция в порядке размеров — 36-я из 172.

Какие ещё товары из категории «Компактные цилиндры CDQ2A удлинённого хода (SMC-формат)» есть в каталоге?

Кроме серии CDQ2 в категории «Компактные цилиндры CDQ2A удлинённого хода (SMC-формат)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.

Пневмоцилиндр компактный JDПневмоцилиндр компактный SSD2Пневмоцилиндр компактный C55Пневмоцилиндр компактный CQ2Пневмоцилиндр компактный JCQПневмоцилиндр компактный CDU свободного монтажа

Семейства: CHELIC CDQ2 · SMC CDQ2 · SNS CDQ2 · XCPC CDQ2 · все совместимые аналоги

Какая цена CDQ2-20-80 и сколько идёт поставка?

CDQ2-20-80 — 1 390 ₽ за штуку; в серии CDQ2 цены от 970 до 11 260 ₽, на складе 0 из 172 исполнений. Поставка 3–5 недель. Рядом по серии: CDQ2-20-75 — 1 370 ₽; CDQ2-20-85 — 1 430 ₽; CDQ2-20-70 — 1 340 ₽; CDQ2-20-90 — 1 450 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем CDQ2-20-80 отличается от соседних размеров?

CDQ2-20-75: ход 75 мм вместо 80 мм, цена 1 370 ₽, дешевле на 20 ₽. CDQ2-20-85: ход 85 мм вместо 80 мм, цена 1 430 ₽, дороже на 40 ₽. CDQ2-20-70: ход 70 мм вместо 80 мм, цена 1 340 ₽, дешевле на 50 ₽. CDQ2-20-90: ход 90 мм вместо 80 мм, цена 1 450 ₽, дороже на 60 ₽. Разброс цен среди этих соседей: от 1 340 до 1 450 ₽ при вашем 1 390 ₽.

Какие ещё размеры CDQ2 есть?

Ближайшие 8 типоразмеров — CDQ2-20-75, CDQ2-20-85, CDQ2-20-70, CDQ2-20-90, CDQ2-20-65; цены соседей от 1 260 до 1 510 ₽, ваш артикул — 1 390 ₽.
