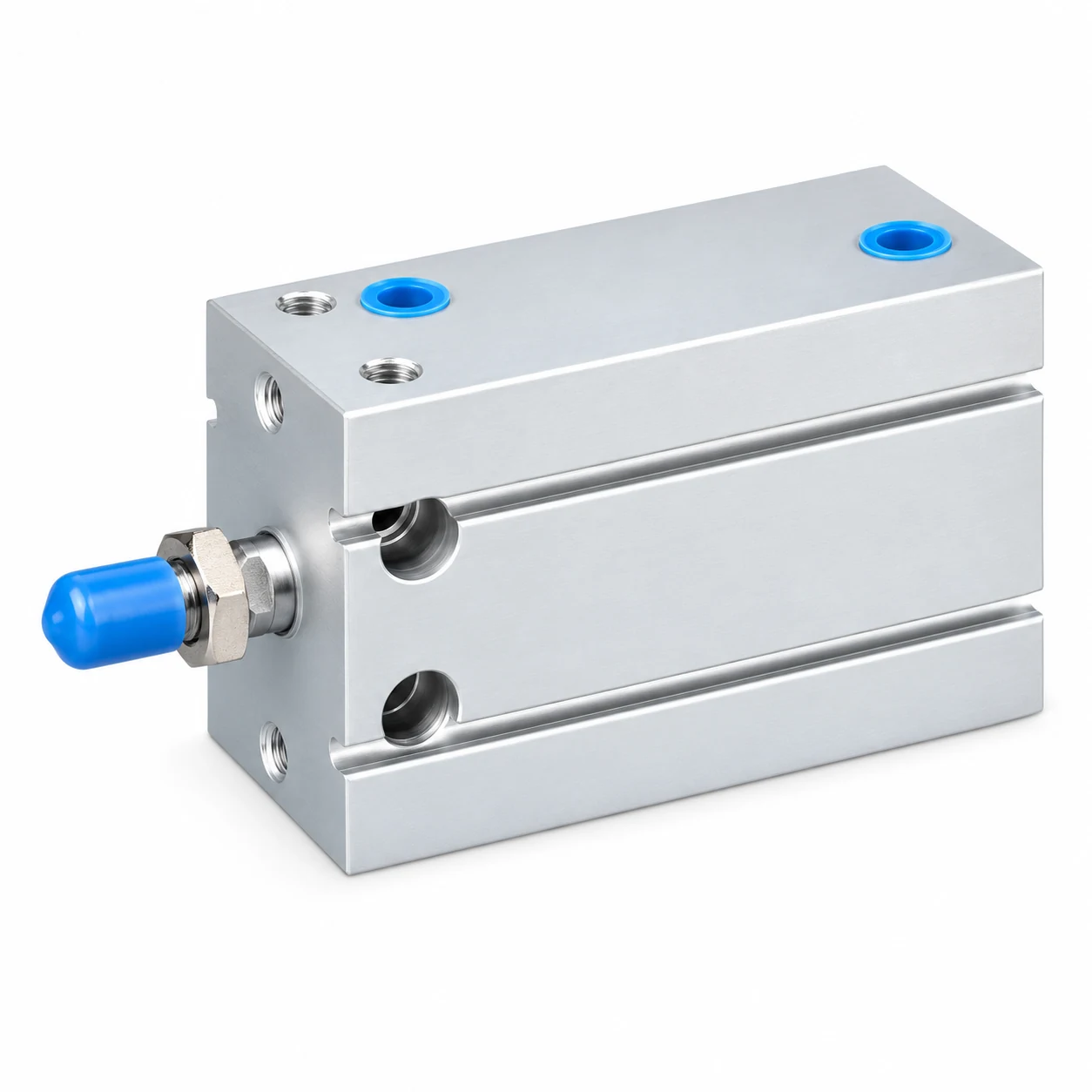

CDU-25-30: Ø25 мм, ход 30 мм, теоретически 295 Н при 6 бар. Совместимый аналог: SMC CDU25-30, CDU25-30D, CU25-30D; SNS CDU25X30D; XCPC CDU25X30D, CU25X30D.
| Диаметр поршня | 25 мм |
| Ход | 30 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,015 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Артикул | CDU-25-30 |
| Серия | CDU, 78 исполнений в карточке |
| Цена | 2 010 ₽; в серии цены от 920 до 6 930 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 78 |
| Совместимые бренды | SMC, SNS, XCPC |
Обозначение CDU-25-30 состоит из 3 частей, разделённых дефисом. CDU — серия («пневмоцилиндр CDU свободного монтажа»). 25 — диаметр поршня в миллиметрах. 30 — ход в миллиметрах. Соседние обозначения того же ряда: CDU-25-25, CDU-25-35, CDU-25-20, CDU-25-40, CDU-25-15. В карточке серии CDU 78 исполнений с ценой от 920 до 6 930 ₽; CDU-25-30 по цене снизу — 43-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 30 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 27 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: SMC — 3 кода; SNS — 1 код; XCPC — 2 кода. Всего 6 совместимых кодов у 3 брендов; ваш артикул CDU-25-30 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| SMC | CDU25-30, CDU25-30D, CU25-30D |
| SNS | CDU25X30D |
| XCPC | CDU25X30D, CU25X30D |
Семейства: SMC CDU · SNS CDU · XCPC CDU · все совместимые аналоги
CDU-25-30 — 2 010 ₽ за штуку; в серии CDU цены от 920 до 6 930 ₽, на складе 0 из 78 исполнений. Поставка 3–5 недель. Рядом по серии: CDU-25-25 — 1 900 ₽; CDU-25-35 — 2 110 ₽; CDU-25-20 — 1 820 ₽; CDU-25-40 — 2 180 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
CDU-25-25: ход 25 мм вместо 30 мм, цена 1 900 ₽, дешевле на 110 ₽. CDU-25-35: ход 35 мм вместо 30 мм, цена 2 110 ₽, дороже на 100 ₽. CDU-25-20: ход 20 мм вместо 30 мм, цена 1 820 ₽, дешевле на 190 ₽. CDU-25-40: ход 40 мм вместо 30 мм, цена 2 180 ₽, дороже на 170 ₽. Разброс цен среди этих соседей: от 1 820 до 2 180 ₽ при вашем 2 010 ₽.
Ближайшие 8 типоразмеров — CDU-25-25, CDU-25-35, CDU-25-20, CDU-25-40, CDU-25-15; цены соседей от 1 730 до 2 390 ₽, ваш артикул — 2 010 ₽.
