Не ваш размер? Введите код или выберите Ø и ход
| Параметр | AirTAC TACQ40X40S | SMC CDQMB40-40 | Наш CDQMB-40-40 |
|---|---|---|---|
| Диаметр поршня, мм | 40 | 40 | 40 |
| Ход, мм | 40 | 40 | 40 |
| Совместимость | с отличием: резьба портов у AirTAC TACQ PT (код без буквы G), у нашего CDQMB — G | с отличием: резьба портов у SMC Rc (код без TF/TN), у наших цилиндров WAALPC — G | — |
CDQMB-40-40 по каталогу завода: Рабочее давление — до 0,8 МПа.
Цилиндр Ø40 мм, ход 40 мм: объём полости поршня 0,050 л.
| Давление | Расход на двойной ход | При 10 двойных ходах в минуту |
|---|---|---|
| 4 бар | 0,50 нл | 5,0 нл/мин |
| 6 бар | 0,70 нл | 7,0 нл/мин |
| 8 бар | 0,89 нл | 8,9 нл/мин |
V = (Апорш + Аштоковая)·S·(P+1,013)/1,013 — нормальные литры по DIN 1343, шток не вычтен (диаметра штока в ряду нет). Для подбора компрессора и магистрали, без запаса на потери.
CDQMB-40-40 — совместимый аналог 2 кодов 2 марок именно этого размера; каждый проверен по каталогу марки.
CDQMB-40-40 — совместимый аналог AirTAC TACQ40X40S с отличием (резьба портов у AirTAC TACQ PT (код без буквы G), у нашего CDQMB — G); размеры: Ø40 мм, ход 40 мм. Пара сверена по каталогу марки и записана в нашу базу совместимых аналогов; буквенную часть кода TACQ40X40S сверяйте с исполнением нашего артикула.
Да: все наши пневмоцилиндры, включая CDQMB-40-40, с магнитным поршнем — отдельной опции не нужно. Датчик положения ставится на корпус и срабатывает от магнита в конце хода 40 мм. Если на AirTAC TACQ40X40S стоял датчик, пришлите его код — подберём совместимый к пазу нашей серии CDQMB.
CDQMB-40-40 — 4 110 ₽ по каталогу, поставка 2–4 недели. Соседние ходы того же Ø40: ход 35 мм — от 4 000 ₽, ход 45 мм — от 4 190 ₽. Цена та же в корзине; юрлицам выставляем счёт, доставка СДЭК по России. Нужно несколько CDQMB-40-40 — пришлите количество, ответим итоговой ценой и сроком.

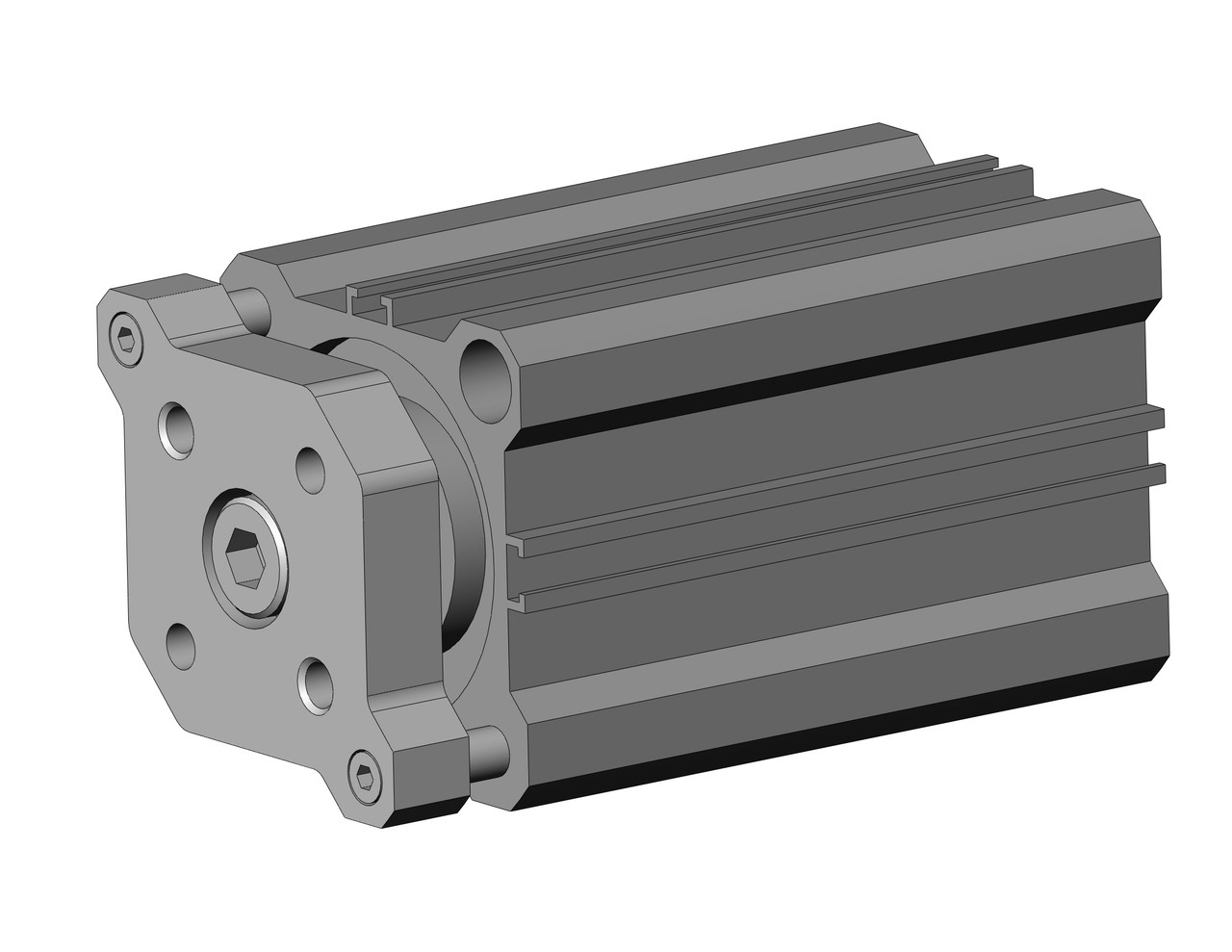

У CDQMB-40-40 диаметр поршня 40 мм, ход 40 мм, усилие 754 Н при 6 бар.
Ø поршня: 12–100 ммХод: 5–100 ммМакс. Полностью — на странице серии CDQMB.
Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах… Полностью — на странице серии CDQMB.
Совместимый аналог — AirTAC TACQ40X40S — отличие: резьба портов у AirTAC TACQ PT (код без буквы G), у нашего CDQMB — G; SMC CDQMB40-40 — отличие: резьба портов у SMC Rc (код без TF/TN), у наших цилиндров WAALPC — G (совпадают присоединительные и установочные размеры, серия CDQMB).
В CDQMB-40-40: CDQMB · 40 — диаметр · 40 — ход. Буквенные части — исполнение CDQMB-40-40, разбор — в таблице.
| Обозначение | Разбор |
|---|---|
| TACQ40X40S | TACQ · 40 — диаметр · X · 40 — ход · S |
| CDQMB-40-40 | CDQMB · 40 — диаметр · 40 — ход |
Как мы оформляем заказ и проверяем совместимость →
CDQMB-40-40 — совместимый аналог AirTAC TACQ40X40S и ещё 1 обозначение того же типоразмера во всех исполнениях серии. Цена и наличие — в таблице.
| Импортный код | Бренд | Наш аналог | Цена |
|---|---|---|---|
| TACQ40X40S | AirTAC | CDQMB-40-40 | 4 110 ₽ |
| CDQMB40-40 | SMC | CDQMB-40-40 | 4 110 ₽ |
Все совместимые обозначения серии CDQMB — на странице серии →
Ещё 4 типоразмера серии CDQMB — от 3 890 ₽:
