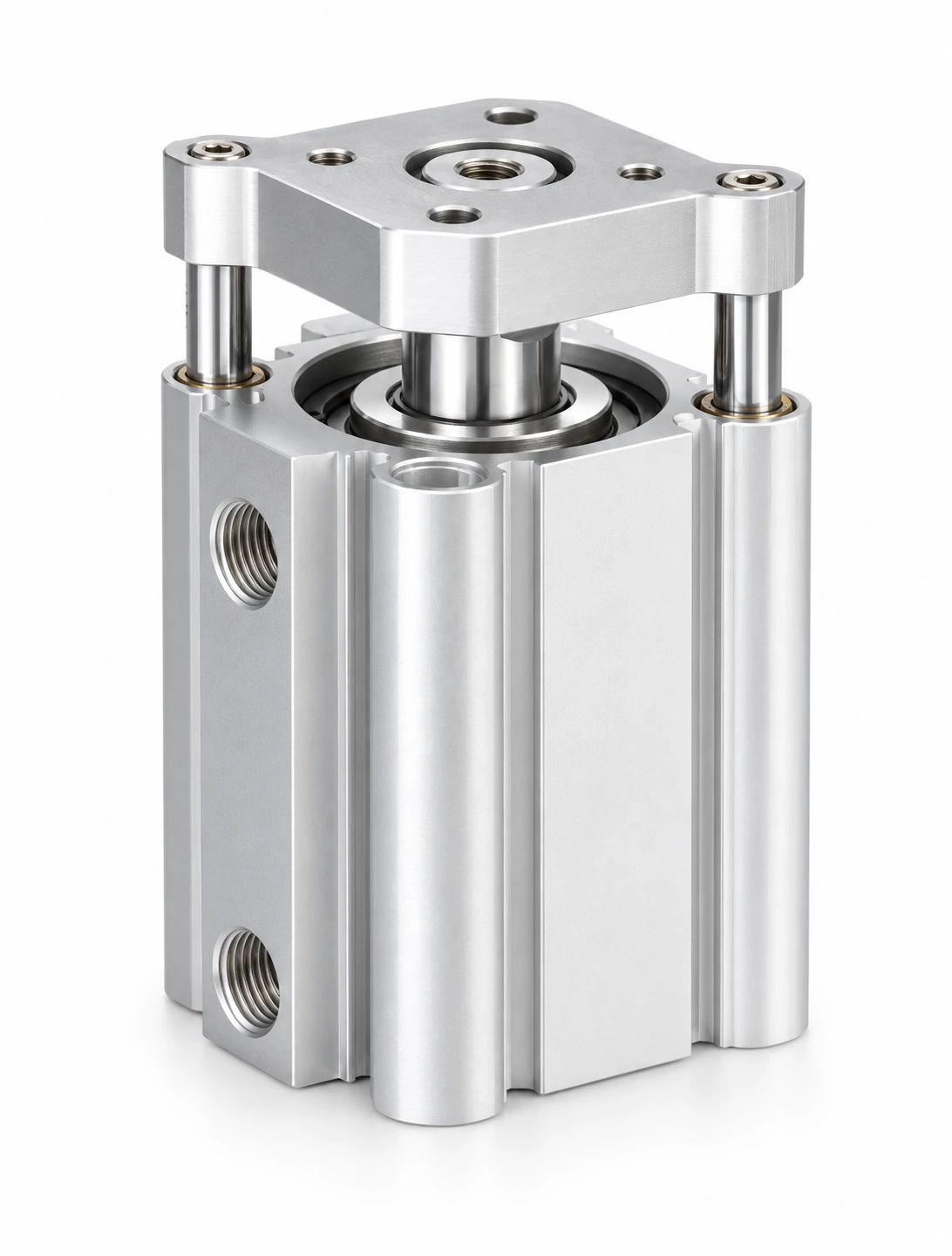

CDQMB-12-5: Ø12 мм, ход 5 мм, теоретически 68 Н при 6 бар. Совместимый аналог: AirTAC TACQ12X5S; SMC CDQMB12-5.
| Диаметр поршня | 12 мм |
| Ход | 5 мм |
| Площадь поршня | 1,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 68 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,001 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | CDQMB-12-5 |
| Серия | CDQMB, 120 исполнений в карточке |
| Цена | 2 350 ₽; в серии цены от 2 350 до 18 000 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 120 |
| Совместимые бренды | AirTAC, SMC |
Обозначение CDQMB-12-5 состоит из 3 частей, разделённых дефисом. CDQMB — серия («пневмоцилиндр с направляющими CDQMB — Ø12–100 мм, ход 5–100 мм»). 12 — диаметр поршня в миллиметрах. 5 — ход в миллиметрах. Соседние обозначения того же ряда: CDQMB-12-10, CDQMB-12-15, CDQMB-12-20, CDQMB-12-25, CDQMB-12-30. В карточке серии CDQMB 120 исполнений с ценой от 2 350 до 18 000 ₽; CDQMB-12-5 по цене снизу — 1-й.
Ø12 мм, F = P·π·D²/4: 4 бар — 45 Н; 5 бар — 57 Н; 6 бар — 68 Н; 7 бар — 79 Н. Площадь поршня 1,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Проверено по брендам: AirTAC — 1 код; SMC — 1 код. Всего 2 совместимых кодов у 2 брендов; ваш артикул CDQMB-12-5 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | TACQ12X5S |
| SMC | CDQMB12-5 |
Семейства: AirTAC CDQMB · SMC CDQMB · все аналоги AirTAC · все аналоги SMC · все совместимые аналоги
CDQMB-12-5 — 2 350 ₽ за штуку; в серии CDQMB цены от 2 350 до 18 000 ₽, на складе 0 из 120 исполнений. Поставка 3–5 недель. Рядом по серии: CDQMB-12-10 — 2 370 ₽; CDQMB-12-15 — 2 410 ₽; CDQMB-12-20 — 2 420 ₽; CDQMB-12-25 — 2 480 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
CDQMB-12-10: ход 10 мм вместо 5 мм, цена 2 370 ₽, дороже на 20 ₽. CDQMB-12-15: ход 15 мм вместо 5 мм, цена 2 410 ₽, дороже на 60 ₽. CDQMB-12-20: ход 20 мм вместо 5 мм, цена 2 420 ₽, дороже на 70 ₽. CDQMB-12-25: ход 25 мм вместо 5 мм, цена 2 480 ₽, дороже на 130 ₽. Разброс цен среди этих соседей: от 2 370 до 2 480 ₽ при вашем 2 350 ₽.
Ближайшие 8 типоразмеров — CDQMB-12-10, CDQMB-12-15, CDQMB-12-20, CDQMB-12-25, CDQMB-12-30; цены соседей от 2 370 до 2 670 ₽, ваш артикул — 2 350 ₽.
CDQMB-12-10 — 2 370 ₽CDQMB-12-15 — 2 410 ₽CDQMB-12-20 — 2 420 ₽CDQMB-12-25 — 2 480 ₽CDQMB-12-30 — 2 520 ₽CDQMB-12-35 — 2 610 ₽CDQMB-12-40 — 2 610 ₽CDQMB-12-45 — 2 670 ₽
Тот же ход, другой Ø: CDQMB-16-5CDQMB-20-5CDQMB-25-5CDQMB-32-5
