Пневмоцилиндры ГОСТ 15608: подбор современного аналога

Пневмоцилиндры ГОСТ 15608: подбор современного аналога

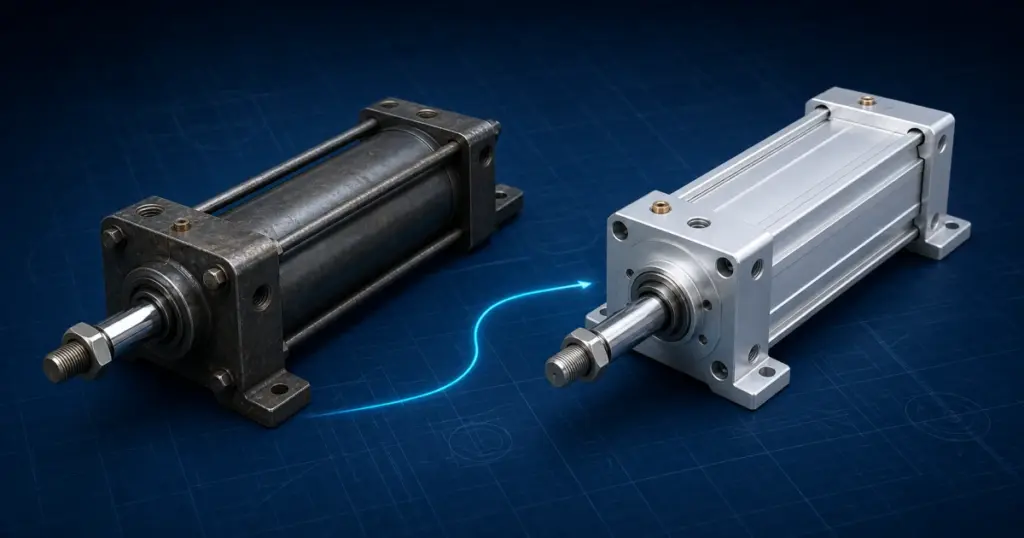

Краткий ответ. ГОСТ 15608-81 формально не отменён, но новые пневмоцилиндры по нему почти не выпускают — станки и линии сегодня проектируют под ISO 15552 (бывший ISO 6431). Совместимый аналог цилиндра ГОСТ подбирают по диаметру и ходу с проверкой усилия в обоих направлениях и допустимого давления. Присоединительные размеры креплений, резьбы штока и портов сверяют по чертежам до заказа; совпадение отдельных резьб возможно.

Что нормирует ГОСТ 15608?

ГОСТ 15608-81 — «Пневмоцилиндры поршневые. Технические условия», введён 01.01.1983. Он распространяется на цилиндры двустороннего действия с односторонним штоком и креплением крышек на стяжках, работающие при давлении до 1,0 МПа (10 бар). Стандарт задаёт параметры, основные и присоединительные размеры, требования к прочности, герметичности и ресурсу, правила приёмки и маркировку. Ряды параметров связаны с ГОСТ 6540; климатические исполнения — У2, У3, УХЛ4 и О4 по ГОСТ 15150.

Подобрать и купить пневмоцилиндры в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC MALWAALPC MALот 920 ₽MAL-16-25-CA
Компактные пневмоцилиндры — каталог пневматикиWAALPC SDAот 640 ₽SDA-12-5-P-A
WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
WAALPC DNCWAALPC DNCот 3 140 ₽DNC-32-25-P-A
WAALPC SIWAALPC SIот 2 950 ₽SI-32-25-P-A

По тому же принципу подбираются аналоги и по другим стандартам — см. аналоги Festo, SMC, AirTAC: подбор.

ГОСТ 15608-81 нормирует присоединительные размеры для предусмотренных исполнений: они приведены в чертежах и таблицах раздела 1. Однако это не гарантирует совпадения с размерами ISO 15552. Для подбора совместимого аналога нужны исполнение старого цилиндра и сверка обоих чертежей.

Чем ГОСТ 15608 отличается от ISO 15552 по параметрам?

листайте таблицу вбок →

Параметр ГОСТ 15608 ISO 15552 Совпадение
Диаметры поршня нормальный ряд по ГОСТ 6540 (типовые 25–400 мм) 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 мм Пересекаются в диапазоне 32–320 мм — аналог по диаметру подбирается тот же
Ходы ряд ходов по ГОСТ 6540 в пределах для выбранного исполнения номинальные ходы выбирают по ISO 4393; доступный ход зависит от серии Нужный ход проверяют по каталогу; нестандартное исполнение согласуют с изготовителем
Давление область применения — до 1,0 МПа серия с максимальным номинальным давлением 1,0 МПа; рабочий диапазон — по паспорту цилиндра Допустимость давления проверяют для конкретного исполнения; усилие считают по давлениям в обеих полостях
Температура климатические исполнения У2, У3, УХЛ4 и О4 по ГОСТ 15150 ISO 15552 не задаёт единый температурный диапазон уплотнений; он указан в паспорте исполнения Для неотапливаемого цеха сверяют допустимую температуру и условия подготовки воздуха у выбранного цилиндра
Крепления (лапы, фланцы, цапфы) размеры по чертежам и таблицам ГОСТ 15608-81 размеры креплений по ISO 15552 Совпадение проверяют по двум чертежам; при расхождении может потребоваться переходная плита
Резьба штока наружная или внутренняя резьба по таблицам ГОСТ 15608-81; предусмотрены варианты наружная резьба: Ø32 — М10×1,25; Ø40 — М12×1,25; Ø50/63 — М16×1,5; Ø80/100 — М20×1,5 Резьбы могут совпадать: в ГОСТ есть те же наружные резьбы для этих диаметров. Проверяют выбранный вариант, длину резьбы и размеры наконечника
Резьба портов метрическая или коническая (зависит от завода) трубная цилиндрическая G1/8–G1 по ISO 228 Часто не совпадает — решается переходником или новым фитингом

Цилиндр ISO 15552 рассматривают как кандидат на совместимый аналог цилиндра ГОСТ 15608 после проверки усилия в обоих направлениях, рабочего диапазона, хода и присоединительных размеров. Одного совпадения диаметра и хода недостаточно.

Как подобрать аналог за 4 шага?

  1. Диаметр поршня. По шильдику или документации. Наружный размер гильзы сам по себе не даёт диаметр поршня. При Ø63 мм, избыточном давлении в бесштоковой полости 0,6 МПа, свободном выхлопе штоковой полости и без учёта трения теоретическое усилие выдвижения ≈ 1,87 кН. Для действительного усилия учитывают противодавление и трение, для втягивания — также диаметр штока.
  2. Ход. По маркировке или замером перемещения штока между крайними положениями. Если нужного хода нет в каталоге, возможность изготовления согласуют отдельно.
  3. Тип крепления. Лапы, фланец, цапфа или задняя проушина — подбираем крепление той же схемы. Межосевые расстояния и отверстия сравнивают по чертежам; при расхождении предусматривают переходную плиту или изменение крепления.
  4. Шток и порты. Замерьте диаметр, шаг и тип резьбы штока и портов. Наконечник (вилку, проушину, самоустанавливающуюся муфту) проверяют по резьбе и присоединительным размерам; при несовпадении подбирают подходящий. Для портов при необходимости подбирают фитинг или переходник с проверкой обеих резьб и способа уплотнения.

Обязательная оговорка: перед заказом сверьте присоединительные размеры по габаритному чертежу — мы высылаем чертежи на каждую серию до оплаты.

Какие наши серии подходят для подбора аналога цилиндров ГОСТ?

  • Серия SC — шпильчатый универсальный цилиндр, Ø32–250 мм, ход до 1000 мм. Самая массовая серия каталога, основной охват: то, чем закрывается типовой цилиндр ГОСТ общего назначения.
  • Серия SI — профильный цилиндр по ISO 15552 (без стяжных шпилек), Ø32–200 мм, ход 25–1000 мм; регулируемое пневмодемпфирование в обеих крышках — у исполнения PPV. Выбор для длинных ходов и плавного останова тяжёлой оснастки.
  • Серия SU — профильный цилиндр фирменного формата (не ISO, без стяжных шпилек), Ø32–200 мм, ход 25–1000 мм.
  • Малые диаметры в нашем текущем каталоге — круглые MAL Ø16–40 мм. Для них отдельно проверяют достаточность усилия и крепление.
  • Для тесного узла рассматривают компактные SDA Ø12–100 мм с ходом 5–100 мм: возможность установки определяют по габаритному и присоединительному чертежу.

Как выглядит пример на артикулах WAALPC?

Цилиндр Ø63, ход 200 мм — типовой размер станочной оснастки под ГОСТ 15608. Реальные исполнения из каталога:

Артикул Серия Цена
SC-63-200 SC, шпильчатый 4 490 ₽
SU-63-200 SU, профильный, фирменный формат (не ISO) 4 920 ₽
SI-63-200-PPV-A SI, ISO 15552 с демпфированием 7 470 ₽
MAL-20-100-CA MAL, малый диаметр 1 540 ₽

Доступные исполнения, наличие и цены проверяйте в карточках серий. Совпадение крепления и резьбы штока здесь не гарантировано — сверяйте по чертежу, как описано выше.

Как подобрать аналог за 1 день?

Пришлите маркировку старого цилиндра — фото шильдика или просто размеры (диаметр, ход, тип крепления). Инженер сверит присоединительные размеры, подберёт серию и вышлет чертёж с ценой в течение 1 рабочего дня. Телефон: 8 800 350-01-08 ✉️ info@corneta.ru (звонок бесплатный).

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SI-63-75-PPV-A, SI-63-1000, SI-50-40-P-A.

Какие вопросы чаще всего задают про аналог цилиндров ГОСТ?

ГОСТ 15608 ещё действует?

Формально стандарт не отменён. Но серийное производство цилиндров по нему сведено к минимуму, а всё новое оборудование — отечественное и импортное — проектируется под ISO 15552, ISO 6432 (мини-цилиндры) и ISO 21287 (компактные). Практический смысл ГОСТ 15608 сегодня — это база для расшифровки маркировки старого парка.

Можно ли поставить цилиндр ISO вместо ГОСТ «болт-в-болт»?

Гарантии нет. Проверяют диаметр, ход, усилие в обоих направлениях и все присоединительные размеры. Некоторые резьбы штока могут совпасть; совместимость креплений, наконечников и портов устанавливают по чертежам. Если размеры различаются, подбирают подходящее крепление или переходную плиту до заказа.

Маркировка не читается — что делать?

Пришлите фото и наружные размеры корпуса, ход и диаметр штока, тип и размеры крепления, резьбы штока и портов. Эти данные помогут определить исполнение, но наружный размер гильзы не устанавливает диаметр поршня однозначно: нужны чертёж, паспорт либо обмер внутреннего диаметра после безопасного демонтажа и разборки специалистом.

Совпадёт ли усилие нового цилиндра со старым?

Для выдвижения одноштокового цилиндра при свободном выхлопе штоковой полости и без учёта трения: Fтеор = p × S = p × πD²/4, где p — избыточное давление в бесштоковой полости. При D = 63 мм и p = 0,6 МПа получаем 1870 Н ≈ 1,87 кН. Для втягивания используют кольцевую площадь π(D² − d²)/4, где d — диаметр штока. Действительное усилие зависит также от противодавления в противоположной полости и трения, поэтому его равенство одним диаметром поршня не гарантировано.

Какие сроки поставки?

Срок — в карточке. Сам подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.
