Демпфирование пневмоцилиндров: P, P-A, PPV или PPV-A — какой тип выбрать

Без демпфирования поршень в конце хода бьёт по крышке всей кинетической энергией. Итог — разбитые крышки, вибрация, шум и ресурс цилиндра, измеряемый месяцами вместо лет. Правильный тип торможения снимает удар и удерживает повторяемость такта. Главное — не путать два независимых параметра: тип демпфирования (механизм торможения — P, PPV, PPS) и магнитный поршень (суффикс -A для датчиков). Разберём оба и расскажем, как не ошибиться при выборе.

Что такое демпфирование пневмоцилиндра

Демпфирование — это плавное торможение поршня в крайних положениях хода. Энергия удара поглощается одним из двух физических механизмов: либо упругой деформацией резины (полиуретанового кольца в крышке), либо сжатием замкнутой воздушной подушки. Для пневмоцилиндров по стандарту ISO 15552 (бывший ISO 6431 и VDMA 24562) применяются три типа демпфирования: P — упругое, PPV — регулируемое пневматическое, PPS / PPSA — самонастраивающееся пневматическое. Эти же обозначения встречаются в каталогах европейских серий и в полностью совместимых аналогах WAALPC серии DSBC.

Принципиально важно: тип демпфирования и магнитный поршень — это два независимых параметра, которые выбираются отдельно. Тип демпфирования (P / PPV / PPS) отвечает за механизм торможения. Магнитный поршень — это суффикс -A в артикуле, который добавляется поверх кода демпфирования для работы бесконтактных датчиков положения. Поэтому в каталогах встречаются комбинации вида DSBC-50-200-PPV-A (регулируемое демпфирование + магнит) или DSBC-50-200-PPSA-N3 (самонастраивающееся + магнит). Раньше эти два параметра часто смешивали в «четыре типа P / P-A / PPV / PPV-A» — это ошибка: магнит не образует отдельного типа демпфирования, он накладывается на любой из трёх.

Выбор зависит от двух параметров — скорости движения поршня в конце хода и массы перемещаемой нагрузки. Промахнуться с типом — значит обречь цилиндр на быстрый отказ или, наоборот, переплатить за функции, которые не нужны. Это особенно важно при замене импортной пневматики: тип демпфирования должен совпасть, иначе совместимость по ISO 15552 не даст ожидаемого ресурса.

P — упругое (эластичное) демпфирование

В крышках цилиндра запрессованы полиуретановые кольца. Поршень при подходе к крайнему положению упирается в эластомер, тот деформируется и гасит энергию удара. Регулировки нет — толщина и жёсткость кольца заложены заводом. Это самый простой и дешёвый механизм торможения.

Важно: упругое демпфирование P применяется в основном на мини-цилиндрах малых диаметров и коротких ходах. В профильных цилиндрах ISO 15552 (серия DSBC) тип P почти не встречается — там стандарт это пневматическое демпфирование. Упругое же характерно для круглых мини-цилиндров ISO 6432 (серия DSNU) и компактных моделей.

• Рабочая скорость: до 0,5 м/с
• Диаметры: 12–25 мм, в редких случаях до 32 мм
• Применение: простые схемы, лёгкие нагрузки до 3–5 кг, короткие ходы

PPV — регулируемое пневматическое демпфирование

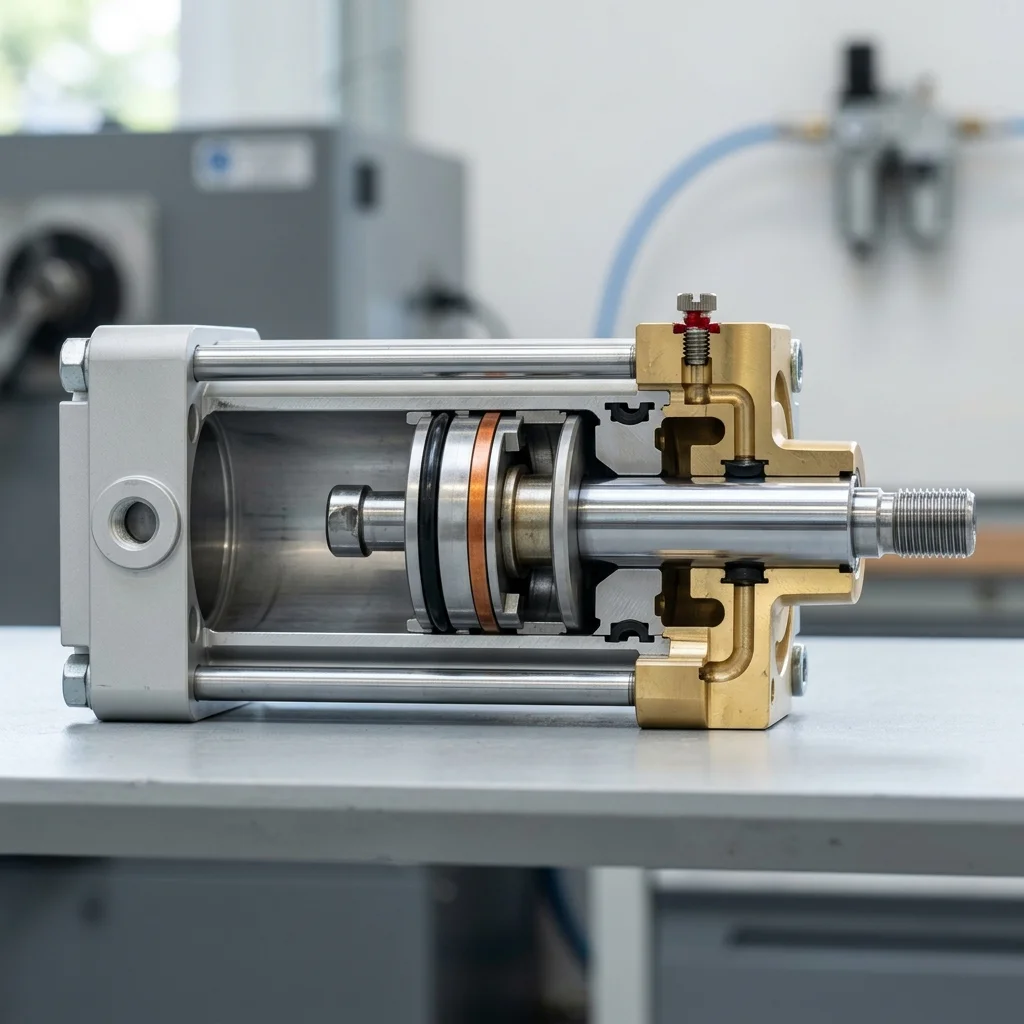

Принципиально другой механизм. В конце хода втулка штока запирает остаточный объём воздуха между поршнем и крышкой — образуется тормозная воздушная подушка. Воздух из неё выходит только через настраиваемый винт-дроссель на крышке. Чем сильнее закручен винт, тем плотнее подушка и резче торможение. Эффективность пневматического демпфирования кратно выше упругого — именно поэтому PPV применяется на больших скоростях и массах.

PPV — это базовое стандартное демпфирование для профильных цилиндров ISO 15552 серии DSBC. Винт настраивается вручную под фактическую массу и скорость, что идеально для стабильной, неизменной нагрузки.

• Рабочая скорость: 0,5–1,0 м/с и выше (зависит от массы)
• Диаметры: 32–125 мм и больше
• Регулировка: ручная, винтом-дросселем на каждой крышке
• Применение: большие массы, стабильная нагрузка, линии упаковки и сборки

PPS / PPSA — самонастраивающееся пневматическое демпфирование

Тот же физический принцип воздушной подушки, что и у PPV, но регулировочного винта нет — и не нужно. Выход тормозного воздуха управляется профилем демпфирующего выступа (дросселирующего конуса) на самом поршне. Система автоматически адаптируется к фактическим условиям — массе, скорости, давлению, трению — и поддерживает оптимальное торможение без ручного вмешательства. Принцип «установил и забыл» (fit-and-forget).

PPS — это основное современное демпфирование Festo на профильных цилиндрах DSBC и аналогичных сериях. PPSA — усиленная версия с более широким диапазоном адаптации, рассчитанная на часто меняющиеся нагрузки и колебания скорости. Самонастройка снижает износ и вибрацию в машине и убирает этап ручной отстройки винтов при пусконаладке. Именно поэтому большинство современных профильных цилиндров поставляется с PPS/PPSA, а не с PPV.

• Рабочая скорость: 0,5–1,0 м/с и выше
• Диаметры: 32–100 мм и больше
• Регулировка: не требуется — автоматическая адаптация
• Применение: современная автоматика, меняющиеся нагрузки, минимум пусконаладки

Магнитный поршень: зачем нужен суффикс -A (отдельный параметр)

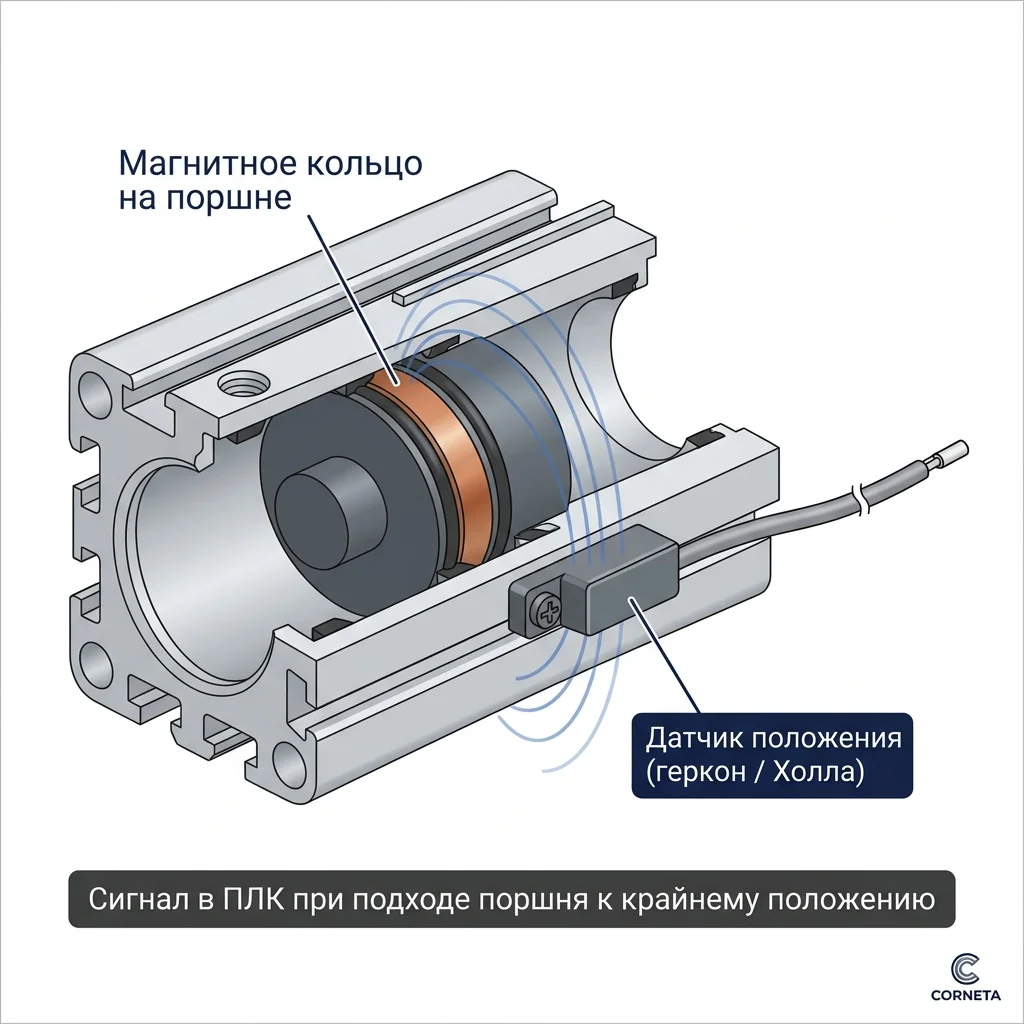

Магнитный поршень — это второй, полностью независимый параметр, не связанный с типом демпфирования. Он обозначается суффиксом -A в артикуле и добавляется к любому коду демпфирования: PPV-A, PPSA, P-A. В поршень запрессовано магнитное кольцо, которое создаёт постоянное магнитное поле, свободно проходящее через немагнитную стенку алюминиевого профиля. Снаружи в Т-паз корпуса крепится бесконтактный датчик — геркон с механическим контактом или твердотельный датчик Холла. При подходе поршня к датчику поле замыкает контакт, и сигнал идёт в ПЛК, реле или микроконтроллер.

Габаритные и присоединительные размеры цилиндров с магнитным и обычным поршнем по ISO 15552 совпадают — заменить один на другой можно без переделки рамы. Стоимость магнитной версии выше базовой на 15–30%.

Суффикс -A не нужен в трёх случаях:

1. Положение контролируется концевиком на рабочем органе (например, индуктивный датчик на инструменте, а не на цилиндре)
2. Используется внешний датчик расстояния — лазерный, ультразвуковой
3. Управление по таймеру, без обратной связи о фактическом положении

В этих сценариях переплата за магнит и обработанный Т-паз не окупается. На малых проектах с 1–2 цилиндрами это копейки, но на партии в 50–100 единиц экономия становится заметной.

Два независимых выбора: матрица комбинаций

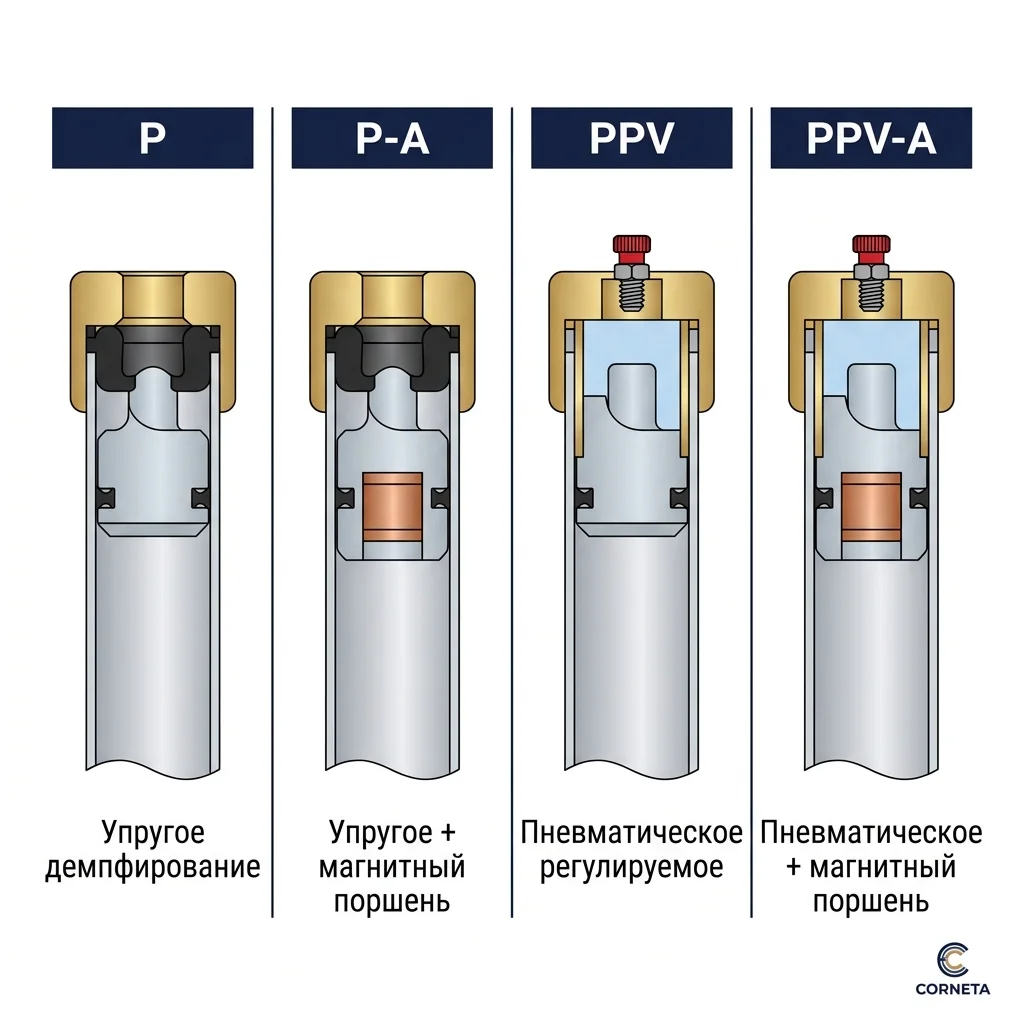

Раз тип демпфирования и магнитный поршень выбираются отдельно, любая буква демпфирования может идти как с магнитом, так и без. Это даёт простую матрицу — по строкам тип торможения, по столбцам наличие магнита:

Тип демпфирования	Без магнита	С магнитом (+ -A)
P — упругое (полиуретан)	P	P-A
PPV — регулируемое пневматическое	PPV	PPV-A
PPS / PPSA — самонастраивающееся пневматическое	PPS / PPSA	PPS-A / PPSA

Читать артикул нужно так: сначала смотрим код демпфирования (P / PPV / PPS / PPSA), затем отдельно проверяем суффикс -A — это магнит. Например, в DSBC-50-200-PPSA-N3 «PPSA» означает самонастраивающееся пневматическое демпфирование с магнитным поршнем, а «N3» — тип уплотнений. Никакого упругого торможения здесь нет — это распространённая ошибка чтения.

Сравнительная таблица: какой тип когда выбрать

Тип демпфирования	Торможение	Регулировка	Скорость	Где применять
P	Упругое (полиуретан)	Нет	до 0,5 м/с	Мини-цилиндры 12–25 мм, короткие ходы, простые схемы
PPV	Пневматическое, воздушная подушка	Ручная, винт-дроссель	0,5–1,0+ м/с	Профильные DSBC, стабильная нагрузка
PPS / PPSA	Пневматическое, воздушная подушка	Автоматическая (самонастройка)	0,5–1,0+ м/с	Современная автоматика, меняющиеся нагрузки, без пусконаладки

Магнитный поршень (-A) добавляется к любому из трёх типов независимо — когда крайние положения нужно завести в ПЛК через бесконтактные датчики.

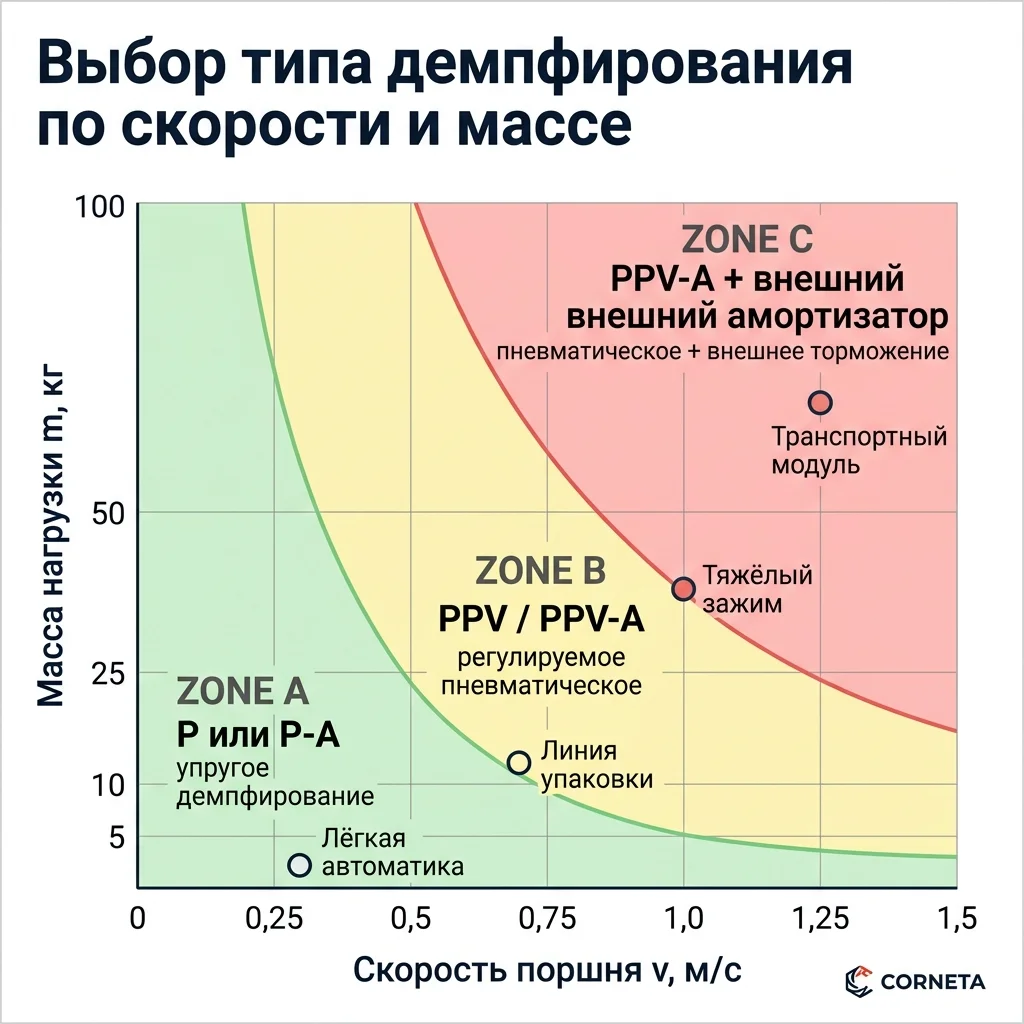

Карта выбора по скорости и массе

Энергия торможения растёт квадратично по скорости и линейно по массе: E = m·v²/2. Это означает, что небольшое увеличение скорости резко увеличивает нагрузку на демпфер. На практике поле «скорость × масса» делится на три зоны:

• Зелёная зона — скорость до 0,5 м/с, масса до 5 кг. Подходит упругое демпфирование P. Полиуретановое кольцо выдерживает удар с запасом, регулировки не требуется. Типично для мини-цилиндров.
• Жёлтая зона — скорость 0,5–1,0 м/с, масса 5–25 кг. Только пневматическое демпфирование — PPV (ручная настройка винтом под фактическую массу) или PPS/PPSA (самонастройка без вмешательства). У PPV после монтажа нужно покрутить винты обеих крышек и добиться плавного захода без отскока; у PPS/PPSA этот шаг не нужен.
• Красная зона — скорость выше 1,0 м/с или масса больше 25 кг. Встроенного демпфирования уже мало — нужен внешний амортизатор (гидравлический буфер) перед цилиндром. Это типично для транспортных модулей и тяжёлых зажимов.

Перед заказом цилиндра сверьтесь с таблицей допустимой энергии торможения в каталоге производителя. У WAALPC DSBC эти данные приведены для всех типоразмеров — от DSBC-32 до DSBC-125. Если вы заменяете импортный цилиндр по списку и сомневаетесь, какой именно тип демпфирования стоял в оригинале — артикул содержит код демпфирования (PPV, PPS, PPSA) и отдельно суффикс -A для магнита.

Подбор демпфирования при замене импортных цилиндров

Стандарт ISO 15552 обеспечивает полную взаимозаменяемость по присоединительным размерам — фланцам MF1/MF2, лапам LB, цапфам, резьбе штока. Это значит, что европейский цилиндр и совместимый аналог WAALPC DSBC одинакового диаметра и хода становятся друг на друга без переделки рамы. Но тип демпфирования должен совпасть.

Распространённая ситуация: на действующем оборудовании стоит цилиндр с пневматическим демпфированием (PPV-A или PPSA), инженер берёт замену в исполнении P-A — внешне коробка похожа, цена ниже. После запуска линии оказывается, что на скорости 0,7 м/с резиновое кольцо разбивается за 2–3 недели. Восстановление обходится дороже изначальной экономии.

Чтобы не ошибиться при подборе замены по списку из 10–100 позиций — присылайте артикулы оригинала. Инженер вернёт таблицу с пометкой: какие позиции имеют точное соответствие по ISO 15552 включая тип демпфирования (drop-in), какие требуют функциональной замены, по каким нужно уточнение у заказчика. Это и есть инженерный консалтинг по замене импортной пневматики, а не просто продажа аналога.

Маркировка демпфирования и магнита в артикуле: как код переносится в совместимый аналог

В каталогах европейских серий код демпфирования и суффикс магнита стоят в позиции опций и переносятся в артикул WAALPC символ в символ. Это удобно при подборе: достаточно сверить сегмент кода — диаметр, ход, код демпфирования (P / PPV / PPS / PPSA) и наличие магнита (-A), остальное считывается по стандарту ISO 15552 (профильные DSBC), ISO 6432 (мини DSNU) и ISO 21287 (компактные DSBG).

Ниже — четыре типовых случая из практики подбора замены, где исходный артикул Festo напрямую читается как код заказа функционального аналога WAALPC. Обратите внимание: код демпфирования и магнит читаются отдельно.

Festo (оригинал)	Стандарт	Тип демпфирования	Магнит	WAALPC (совместимый аналог)	Срок
DSBC-32-100-PPV-A-N3	ISO 15552	PPV — регулируемое пневматическое	Да (-A)	DSBC-32-100-PPV-A	склад Москва
DSBC-50-200-PPSA-N3	ISO 15552	PPSA — самонастраивающееся пневматическое	Да (-A)	DSBC-50-200-PPSA	склад Москва
DSNU-20-50-P-A	ISO 6432	P — упругое (мини)	Да (-A)	DSNU-20-50-P-A	поставка 2–4 недели
DSBG-80-160-PPV-A-N3	ISO 21287	PPV — регулируемое пневматическое	Да (-A)	DSBG-80-160-PPV-A	поставка 2–4 недели

Логика чтения суффикса одинакова в обоих каталогах: сначала код демпфирования (P — упругое полиуретановое кольцо, PPV — регулируемая воздушная подушка с винтом-дросселем, PPS/PPSA — самонастраивающаяся воздушная подушка без винта), затем отдельно суффикс A — наличие магнитного кольца на поршне под бесконтактные датчики в Т-пазу профиля. Габаритные и присоединительные размеры по ISO совпадают, поэтому замена становится на ту же раму без переделки крепления.

Частая ошибка — сократить артикул «до диаметра и хода» при оформлении заявки. Без кода демпфирования и магнита позиция уйдёт в базовом исполнении, что на скорости 0,7 м/с разбивает крышки за 2–3 недели. Вторая частая ошибка — прочитать «PPSA» как «упругое + магнит»: на самом деле это самонастраивающееся пневматическое демпфирование с магнитом, упругого торможения здесь нет. При подборе замены сверяйтесь побайтно с оригиналом — или присылайте список целиком на инженерный разбор (срок ответа — 1 рабочий день, для списков 50+ позиций — до 3 рабочих дней).

Расчёт энергии торможения — что заложить в калькуляторе

Допустимая энергия торможения для каждого типоразмера приведена в каталогах WAALPC и в стандарте ISO 15552. Формула простая:

E_тормоз = m × v² / 2

где m — суммарная масса всех движущихся частей (поршень + шток + полезная нагрузка + любые навесные элементы), v — скорость поршня в момент подхода к крайнему положению. Если цилиндр работает вертикально и груз идёт вниз — добавьте к расчётной скорости 10–20% запаса, потому что в конце хода сила тяжести разгоняет систему.

Пример: DSBC-50-200 толкает массу 20 кг со скоростью 0,8 м/с. Энергия торможения E = 20 × 0,8² / 2 = 6,4 Дж. По каталогу для DSBC-50 допустимая энергия пневматического демпфирования — около 12 Дж. Запас двукратный, выбор корректный. Если бы скорость составляла 1,2 м/с — энергия выросла бы до 14,4 Дж, что выше допуска. В этом случае нужен внешний амортизатор или цилиндр большего диаметра.

Частые ошибки при выборе типа демпфирования

• Упругое P на скоростях выше 0,5 м/с и массе свыше 3–5 кг. Резина не успевает поглотить энергию, крышки разбиваются за месяцы. Решение: пневматическое демпфирование PPV или PPS/PPSA с настройкой под фактическую нагрузку.
• Чтение «PPSA» как «упругое + магнит». PPSA — это самонастраивающееся пневматическое демпфирование с магнитным поршнем, упругого торможения в нём нет. Не путайте код демпфирования с суффиксом магнита.
• Магнит -A там, где внешние датчики не нужны. Переплата 15–30% за магнит и обработку паза не окупается. Решение: брать исполнение без -A, если положение контролируется другими способами.
• Запуск PPV без настройки винтов. Заводская установка винтов не учитывает реальную массу — либо ощутимый удар, либо поршень не доходит до крайнего положения. Решение: после монтажа покрутить винт каждого торца и добиться уверенного захода без отскока (5–10 минут на цилиндр). У PPS/PPSA этот шаг не нужен — система настраивается сама.
• Упругое P на вертикальных нагрузках. Груз разгоняется силой тяжести — реальная скорость в конце хода в разы выше расчётной. Решение: только пневматическое демпфирование (PPV/PPS/PPSA) или внешний амортизатор. На вертикали — никогда упругое.
• Расчёт только по скорости, без массы. Энергия растёт квадратично по скорости, но и линейно по массе. Сверяйтесь с допустимой энергией торможения в каталоге для конкретного типоразмера.
• Игнорирование суффиксов в артикуле при замене. Артикул вида DSBC-50-200 без кода демпфирования и без -A — это базовое исполнение. Полный артикул содержит и тип демпфирования (PPV, PPS, PPSA), и магнит (-A) в позиции опций. При подборе замены — сверяйтесь побайтно.

Связанные материалы

• Пневмоцилиндр ISO 15552 (DSBC): посадочные размеры и подбор аналога
• Как выбрать пневмоцилиндр: типы, параметры и применение
• Расчёт продольной устойчивости штока пневмоцилиндра (формула Эйлера)
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Калькулятор усилия пневмоцилиндра онлайн
• Каталог пневмоцилиндров WAALPC — серия DSBC и DSNU

Часто задаваемые вопросы

Чем PPV отличается от PPS в эксплуатации

Оба типа — пневматическое демпфирование воздушной подушкой, механизм торможения одинаковый. Разница в настройке: PPV регулируется вручную винтом-дросселем под фактическую массу и скорость, PPS/PPSA настраивается автоматически профилем демпфирующего выступа на поршне и не требует вмешательства. PPV удобнее для стабильной нагрузки, PPS/PPSA — для меняющихся условий и быстрой пусконаладки.

Чем пневматическое демпфирование лучше упругого (P)

Упругое P гасит удар деформацией полиуретанового кольца — это работает только до 0,5 м/с и на лёгких нагрузках, в основном на мини-цилиндрах. Пневматическое (PPV, PPS, PPSA) гасит ту же скорость и выше воздушной подушкой, эффективность кратно выше, поэтому именно оно стандарт для профильных цилиндров ISO 15552. Магнитный поршень (-A) при этом одинаков для любого типа и на механизм торможения не влияет.

Что означает суффикс PPSA в артикуле — это упругое демпфирование?

Нет. PPSA — это самонастраивающееся пневматическое демпфирование (воздушная подушка без регулировочного винта), а буква A в конце означает магнитный поршень под датчики. Никакого упругого (резинового) торможения в PPSA нет. Это два независимых параметра в одном коде: тип демпфирования PPS + магнит A.

Можно ли заменить пневматическое демпфирование на упругое P-A для экономии

Нельзя, если рабочая скорость выше 0,5 м/с или масса свыше 3–5 кг. Упругое не успеет поглотить энергию — крышки разрушатся за недели. Совместимость по ISO 15552 здесь не работает: размеры одинаковые, но механика торможения принципиально разная.

Как настроить винт регулировки PPV после монтажа

После пуска линии вращайте винт демпфирования на каждой крышке цилиндра. По часовой — усилить торможение, против — ослабить. Цель — поршень доходит до крайнего положения без отскока и без громкого удара. На один цилиндр уходит 5–10 минут, обе крышки настраиваются независимо. У самонастраивающегося PPS/PPSA винта нет — настройка не требуется.

Подходит ли упругое демпфирование для вертикальных цилиндров

Нет. На вертикальной установке груз разгоняется силой тяжести в конце хода — реальная скорость в 2–3 раза выше расчётной по расходу воздуха. Полиуретановое кольцо не справится. Для вертикали — только пневматическое демпфирование (PPV/PPS/PPSA) или внешний гидравлический амортизатор.

Совместимы ли цилиндры WAALPC DSBC с европейскими сериями по ISO 15552

Да, по всем присоединительным и монтажным размерам — фланцам MF1/MF2, лапам LB, вилкам CB, цапфам, резьбе штока. Замена идёт без переделки рамы при условии совпадения диаметра, хода и типа демпфирования. Если вы заменяете цилиндр с пневматическим демпфированием — берите пневматическое (PPV/PPS/PPSA), не упругое P-A.

Что делать, если по списку замены непонятен тип демпфирования

Это типовая ситуация при подборе замены 30–100 позиций. Часть оригиналов в списке клиента — без полного артикула, по шильдику или фото. В этом случае инженерный консалтинг возвращает таблицу с пометкой по каждой строке: где точное соответствие по ISO 15552 и типу демпфирования (drop-in замена со склада), где нужна функциональная замена, по каким позициям нужно уточнение фактических параметров у заказчика. Срок подбора — 1 рабочий день для типового списка.

Итог: правило выбора в одной строке

До 0,5 м/с и лёгких нагрузок — упругое P (в основном мини-цилиндры). От 0,5 м/с и массы свыше 5 кг — только пневматическое: PPV (ручная настройка) или PPS/PPSA (самонастройка). Магнит -A — отдельный выбор, когда крайние положения нужны в ПЛК. Внешний амортизатор — при скорости выше 1,0 м/с или массе свыше 25 кг.

Подобрать пневмоцилиндр WAALPC серии DSBC под конкретную скорость, массу и схему обратной связи можно в каталоге пневмоцилиндров CORNETA. Если у вас на руках список из 10–100 позиций импортных цилиндров — пришлите его, и в ответ получите таблицу по 5 категориям: точное соответствие со склада, функциональная замена, поставка 2–4 недели, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это и есть наша работа — техническое решение, а не продажа коробки.
