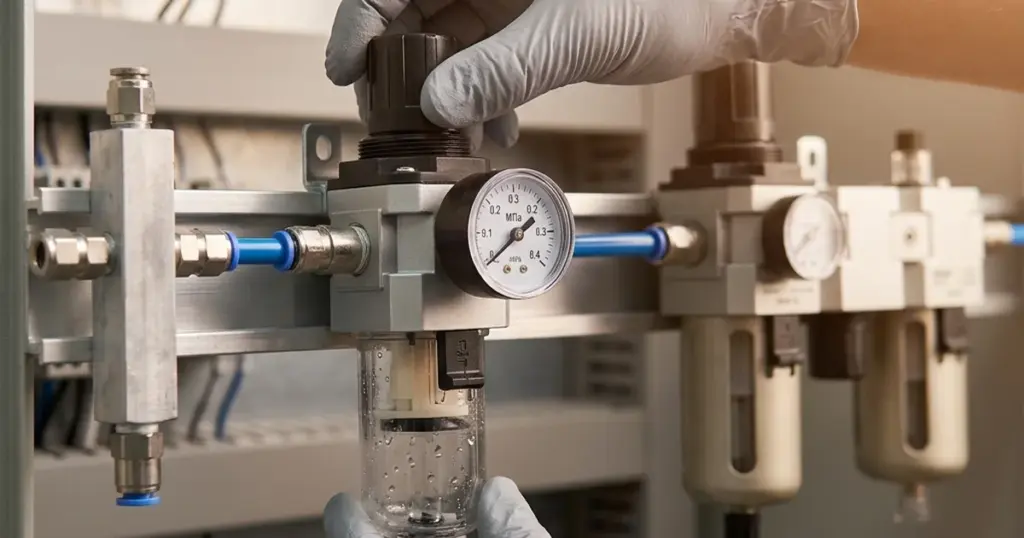

Краткий ответ: фильтр-регулятор — это моноблок «2-в-1», в котором в одном корпусе объединены фильтр (отделяет влагу и механические частицы) и регулятор давления (задаёт стабильное рабочее давление на входе в оборудование). Полный блок подготовки воздуха ФРЛ добавляет к ним третий узел — лубрикатор (маслораспылитель).
Купить товары, упомянутые в статье
Вступление полностью
Разница в том, что современным цилиндрам и распределителям смазка «на весь срок службы» заложена на заводе, и линейная подача масла им чаще не нужна, а иногда и вредна. Поэтому в большинстве новых схем ставят именно фильтр-регулятор (серии AFR, AW), а не полный ФРЛ — это короче по монтажу, дешевле и без лишнего расхода масла. В каталоге подготовки воздуха CORNETA.TECH — 432 позиций, в том числе серии AF, AR, AW, AFR, AFC, AC, по цене от 560 ₽.
Товары из статьи
Ищете 67AFR NUTORK или Fisher 67CFR? Это разные серии приборных фильтров-регуляторов, их характеристики нужно сверять отдельно. У Fisher 67CFR по бюллетеню 67C присоединение 1/4 NPT, стандартный фильтр 5 мкм; диапазон выходного давления зависит от пружины: 0–1,4, 0–2,4, 0–4,1 или 0–8,6 бар. Эти данные нельзя автоматически переносить на NUTORK 67AFR. У WAALPC фильтры-регуляторы AFR и AW настраиваются на 0,05–0,85 МПа; диапазон 0–1,4 бар в полном объёме они не покрывают. AR — отдельный регулятор без фильтра. Подтверждённой пары для 67AFR/67CFR в нашем подборе нет. Пришлите полное обозначение с шильдика: проверим диапазон, фильтрацию и исполнение резьбы.
Содержание статьи (11 разделов)
- Что такое фильтр-регулятор и чем он отличается от ФРЛ?
- Моноблок 2-в-1 или полный ФРЛ — что короче и дешевле?
- Когда лубрикатор не нужен, а когда всё-таки нужен?
- Под какой расход выбирать фильтр-регулятор?
- Чем отличаются AFR, AFC и AC — три ступени сборки?
- Какие типоразмер, резьба и расход у фильтра-регулятора?
- Какие серии WAALPC есть для подготовки воздуха?
- Как перейти с импорта Festo MS и SMC AW?
- Как подобрать фильтр-регулятор по шагам?
- Какие вопросы чаще всего задают про фильтр-регулятор?
- Какие материалы пригодятся ещё?
Что такое фильтр-регулятор и чем он отличается от ФРЛ?
Блок подготовки воздуха — это набор узлов между магистралью и потребителем, который доводит цеховой сжатый воздух до нужного качества и давления. В модульной системе WAALPC (формат SMC) узлы обозначаются буквами, и путаница в них — типовая ошибка при заказе:
Буквы модульного ряда — не перепутать
AF — фильтр
Отделяет капельную влагу и механические частицы. Один узел, чаша со сливом конденсата.
AR — регулятор
Задаёт и стабилизирует давление на выходе с манометром. Один узел, без фильтрации.
AFR / AW — фильтр-регулятор
Моноблок «2-в-1»: фильтр и регулятор в одном корпусе. То, о чём эта статья.
AFC — фильтр-регулятор с лубрикатором
Два элемента в одном узле: фильтр-регулятор и маслораспылитель. Нужен далеко не всегда (разбираем ниже).
AC — полный блок ФРЛ
Фильтр + регулятор + лубрикатор в сборе. Три функции в двух или трёх корпусах — по полному артикулу.
Аббревиатура ФРЛ расшифровывается как «Фильтр — Регулятор — Лубрикатор»: это и есть три классических узла полного блока (в англоязычной литературе — FRL). Фильтр-регулятор — это первые две буквы, собранные в один корпус. Важно не путать буквы: AW в номенклатуре WAALPC — это именно фильтр-регулятор, а не лубрикатор. Та же ловушка встречается у импортных брендов: у Norgren индекс B64 — это фильтр-регулятор (2-в-1), а вовсе не лубрикатор; лубрикатор у них — L64. Ошибка в одной букве артикула означает заказ не того узла. Кроме AW, фильтр-регуляторы «2-в-1» в каталоге — серии BFR и HDAWE.
Моноблок 2-в-1 или полный ФРЛ — что короче и дешевле?
Полный блок ФРЛ (AC) выполняет три функции: фильтрацию, регулирование давления и подачу масла. Число корпусов зависит от исполнения: в каталоге WAALPC AC2000-02 относится к трёхкорпусным блокам, а AC2010-01 и AC3010-03 — к двухкорпусным, где фильтр и регулятор объединены. Сам фильтр-регулятор (AFR, AW) объединяет две функции в одном корпусе.
Практические плюсы моноблока прямые. Меньше длина сборки — фильтр-регулятор влезает туда, где полный ФРЛ не помещается по габариту шкафа или рамы. Меньше присоединительных стыков — меньше точек, где со временем появляется утечка. Ниже цена — в каталоге компактный фильтр-регулятор AFR стоит заметно дешевле, чем младший полный блок AC2000-02. Без лубрикатора блок не добавляет масло в поток и не требует заправки масляной чаши. При этом масло, пришедшее от компрессора, фильтр-регулятор не обязательно удаляет до требуемого класса: для этого подбирают отдельные ступени очистки. Единственное, чего лишается схема, — линейной смазки воздуха. И вот здесь ключевой вопрос: а нужна ли она вообще.
Когда лубрикатор не нужен, а когда всё-таки нужен?
Тридцать лет назад линейная смазка была обязательной: уплотнения цилиндров и золотники распределителей работали «на масле», и без него быстро изнашивались. Сегодня подавляющее большинство пневмокомпонентов выпускается с заводской смазкой «на весь срок службы» — уплотнения набиты долговечной консистентной смазкой, манжеты и золотники обработаны составами со скольжением. Такому оборудованию линейное масло не нужно, а иногда и вредит.
Лубрикатор можно не ставить, если
-
✓
Цилиндры и распределители со смазкой «на весь срок службы»
Все современные серии WAALPC (профильные, компактные, мини, распределители 4V) поставляются набитыми смазкой и в линейном масле не нуждаются. Это стандарт для нового оборудования.
-
✓
Пищевое, фармацевтическое, электронное производство
Здесь масляный туман в воздухе — прямое загрязнение продукта и среды. Лубрикатор противопоказан, воздух наоборот доочищают до высоких классов по ISO 8573.
-
✓
Разветвлённая схема с датчиками расхода и клапанами точного дозирования
Масло оседает в тонких каналах, сбивает настройку пропорциональной аппаратуры и залипает на сёдлах малых клапанов.
Есть и обратная сторона, о которой забывают: смазку нельзя «попробовать и отменить». Как только через оборудование пошёл масляный аэрозоль, он вымывает заводскую консистентную смазку из уплотнений. После этого узел уже «сидит на масле» — прекратишь подачу, и уплотнения, оставшись без заводской смазки и без линейной, начнут работать всухую и быстро износятся. Поэтому решение о лубрикаторе принимают один раз и осознанно, а не «на всякий случай».
Остаются задачи, где лубрикатор действительно оправдан:
Пневмоинструмент и пневмодвигатели
Лубрикатор нужен, если его требует руководство инструмента или пневмомотора. Есть моторы, допускающие работу без линейной смазки; одного названия типа оборудования для решения недостаточно.
Ударные и высокочастотные приводы
Тяжёлые молоты, вибраторы, приводы с большим числом циклов в минуту, где заводской смазки не хватает на ресурс.
Старое оборудование «под масло»
Изначально спроектированное под смазанный воздух и уже отработавшее на нём годы: снимать лубрикатор с такой линии нельзя.
Практический вывод: для новой типовой схемы с цилиндрами и распределителями берут фильтр-регулятор (AFR или AW), а смазку берут в блоке с лубрикатором (AFC — фильтр-регулятор с маслораспылителем) когда руководство инструмента, пневмомотора или другого оборудования требует линейной смазки. Определиться под конкретную задачу помогает подборщик смазки и режима подготовки воздуха.
Под какой расход выбирать фильтр-регулятор?
После решения о смазке определяют среднее потребление воздуха и поток во время движения цилиндров. Для выбора фильтра-регулятора важен поток при одновременно работающих потребителях и допустимое падение давления. Среднее потребление за минуту само по себе достаточность корпуса не доказывает. Сначала оценим объём воздуха за цикл:
- Qср
- средний расход, л/мин свободного воздуха при 20 °C и 1,013 бар
- Vцил
- объём свободного воздуха за полный цикл при 20 °C и 1,013 бар, л
- D, d
- диаметры поршня и штока, мм
- S
- ход, мм
- ni
- число циклов в минуту отдельного цилиндра; расходы разных цилиндров складывают
- p
- избыточное рабочее давление, бар
Формула дана для двустороннего цилиндра с одним штоком при одинаковом давлении в питаемых полостях: объём обратного хода меньше на объём штока. Коэффициент (p+1,013)/1,013 приводит объём к давлению 1,013 бар при той же температуре; в примере принимаем 20 °C. Это литры свободного воздуха при указанных условиях, а не нормальные литры при 0 °C. При другой температуре дополнительно учитывают отношение абсолютных температур приведения и воздуха в цилиндре. Множитель 10⁻⁶ переводит мм³ в литры. Формула не включает объёмы трубок, полостей арматуры и утечки.
Расчётный пример станции. Возьмём узел из трёх профильных цилиндров CP96-32-50 (Ø32, ход 50 мм, 2 630 ₽ каждый) при давлении 6 бар (0,6 МПа), каждый делает 40 циклов в минуту:
- Для предварительной оценки не вычитаем объём штока: Vоценка = (π·32²/4)·50·2·(6+1,013)/1,013·10⁻⁶ ≈ 0,557 л/цикл. Это верхняя оценка только рабочего объёма цилиндра; трубки и утечки здесь не учтены.
- Средний расход одного цилиндра: 0,5568 × 40 ≈ 22,3 л/мин.
- Средняя оценка для трёх цилиндров: Qср ≈ 67 л/мин свободного воздуха при 20 °C и 1,013 бар.
Эти 67 л/мин — средняя оценка, а не пиковый поток для выбора корпуса. Например, если принять одновременное выдвижение трёх поршней за 0,1 с, поток на время хода составит около 501 л/мин при тех же условиях приведения, ещё без трубок и утечек. Время 0,1 с — допущение примера, его заменяют фактическим временем хода. Поэтому достаточность AFR2000 или AW2000-02 проверяют по расходной характеристике при реальном входном и выходном давлении и допустимой просадке; одной резьбы G1/4 недостаточно. Проверить среднее потребление можно в калькуляторе расхода воздуха, а подобрать блок по рабочему потоку — в каталоге блоков подготовки воздуха ФРЛ.
Чем отличаются AFR, AFC и AC — три ступени сборки?
Три соседних артикула модульного ряда легко перепутать, а функция у них разная. Свожу в таблицу, что во что входит и сколько стоит.
листайте таблицу вбок →
| Обозначение | Состав | Присоединение | Когда берут | Цена от |
|---|---|---|---|---|
| AFR | Фильтр + регулятор (2-в-1) | AFR1500 — G1/8, AFR2000 — G1/4; G1/4–G1/2 — серия BFR | Новая схема, лубрикатор не нужен | от 840 ₽ |
| AFC | Фильтр-регулятор с лубрикатором (два элемента) | AFC1500 — G1/8, AFC2000 — G1/4; G1/4–G1/2 — серия BFC | Когда паспорт требует линейную смазку | от 920 ₽ |
| AC | Фильтр + регулятор + лубрикатор | По полному коду: AC2000-02 — G1/4, AC3010-03 — G3/8 | Полный блок «под масло» в сборе | от 1 390 ₽ |
Логика ряда простая: AFR — это база для большинства современных схем. Нужна смазка — берёте AFC: фильтр-регулятор и маслораспылитель в одном узле. А AC — готовый блок с тремя функциями в двух или трёх корпусах, в зависимости от исполнения. Если заранее известно, что смазка не потребуется никогда, AFR или AW дешевле и компактнее любого варианта с лубрикатором.
Какие типоразмер, резьба и расход у фильтра-регулятора?
В обозначениях AW код порта задаёт присоединительный размер: 01 — 1/8, 02 — 1/4, 03 — 3/8, 04 — 1/2, 06 — 3/4 дюйма. У приведённых ниже исполнений резьба G. Такой числовой код у фитинга сам по себе не доказывает резьбу G: тип резьбы проверяют по конкретной серии. Например, AW2000-02 — фильтр-регулятор с портом G1/4. Корпус выбирают по расходной характеристике, присоединение — по магистрали.
листайте таблицу вбок →
| Типоразмер | Типовая резьба порта | Ориентир по расходу | Пример артикула |
|---|---|---|---|
| 2000 | G1/8, G1/4 | 550 л/мин при питании 0,7 МПа | AW2000-01, AW2000-02 |
| 3000 | G1/4, G3/8 | 2000 л/мин при питании 0,7 МПа | AW3000-02, AW3000-03 |
| 4000 | G3/8, G1/2 | 4000 л/мин при питании 0,7 МПа | AW4000-03, AW4000-04 |
| 4000, порт 06 | G3/4 | 4500 л/мин при питании 0,7 МПа | AW4000-06 |
Расходы в таблице — Rated Flow из WAAL Selection Manual 2025 при питании 0,7 МПа. Перепад давления и условия приведения расхода в этой таблице не указаны; эти числа не гарантируют такой поток при любой уставке и не являются характеристикой AFR. Для подбора нужна расходная кривая выбранного исполнения.
Фильтроэлемент фильтр-регулятора — по карточке серии (у AFR и AC — 25 мкм): он отделяет капельную влагу и частицы, но не осушает воздух до точки росы — для этого нужен осушитель. Диапазон настройки давления у регулирующего узла — обычно 0,05–0,85 МПа (0,5–8,5 бар). Слив выбирают по исполнению: ручной, при сбросе давления или автоматический. Для автоматического слива A у AFR/AW в мануале указан рабочий диапазон 0,2–0,8 МПа; его сверяют с давлением линии. Автоматический слив также требует проверки работоспособности. Классы качества воздуха, которых достигают фильтрацией, разобраны в статье о классах чистоты сжатого воздуха по ISO 8573.
Какие серии WAALPC есть для подготовки воздуха?
В каталоге CORNETA.TECH группа подготовки воздуха — базовые серии ниже, число позиций — по реестру на 09.11.2026, цены — по карточкам (верх диапазона — крупные магистральные фильтры).
листайте таблицу вбок →
| Серия | Тип | SKU | Цена от |
|---|---|---|---|
| AC | Полный блок ФРЛ (Ф+Р+Л в сборе) | 82 | от 1 390 ₽ |
| AF | Фильтр (плюс 31 магистральный AFF) | 88 | от 560 ₽ |
| AR / ARM | Регулятор давления | 60 / 129 | от 500 ₽ |
| AW | Фильтр-регулятор (2-в-1) | 24 | от 1 060 ₽ |
| AFR | Фильтр-регулятор, компактный моноблок | 3 | от 840 ₽ |
| AFC | Фильтр-регулятор с лубрикатором (два элемента) | 2 | от 920 ₽ |
Ориентиры по ценам: моноблок фильтр-регулятор AFR — от 840 ₽, серия AW под разные резьбы — от 1 060 ₽, младший полный блок AC2000-02 — 2 490 ₽, AC2010-01 — 1 390 ₽, AC3010-03 (G3/8) — 2 590 ₽. Совпадение букв серии, типоразмера или резьбы с импортным блоком само по себе не подтверждает совместимость. Проверяют полный артикул, габариты и крепление, тип резьбы, диапазон регулирования, фильтрацию, расход при рабочем перепаде, слив и необходимость смазки. Полный ассортимент — в каталоге блоков подготовки воздуха ФРЛ.
Как перейти с импорта Festo MS и SMC AW?
У Festo MS и SMC есть отдельные фильтры-регуляторы и другие модули подготовки. Таблица ниже сопоставляет функции, а не подтверждает готовые пары совместимых аналогов: пригодность проверяют по полным артикулам и характеристикам.
| Что подбираем | Импортное обозначение | Серии WAALPC для проверки по параметрам |
|---|---|---|
| Фильтр-регулятор 2-в-1 | Festo MS-LFR, SMC AW | AW, AFR |
| Только фильтр | Festo MS-LF, SMC AF | AF |
| Только регулятор | Festo MS-LR, SMC AR | AR, ARM |
| Лубрикатор | Festo MS-LOE, SMC AL | AL (отдельный маслораспылитель) |
| Полный блок ФРЛ | SMC AC (для полных блоков Festo MS соответствие уточняется по порту и расходу) | AC |
Изменять состав работающего блока можно после проверки руководств потребителей и истории смазки. Если линейное масло уже подавалось, прекращать его подачу без разрешённого изготовителем обслуживания нельзя. Перейти на фильтр-регулятор без лубрикатора можно, когда такой режим допускается для всего подключённого оборудования. Соответствие «импортный артикул → WAALPC» удобно проверить через поиск аналога по артикулу оригинала: он помогает найти кандидата с ценой; пригодность подтверждают по полному коду, расходной характеристике, диапазонам и монтажу.
Как подобрать фильтр-регулятор по шагам?
Порядок, который экономит время и не даёт купить лишний корпус:
Пять шагов подбора
-
1
Решить вопрос лубрикатора
Оборудование со смазкой «на весь срок службы» — берём фильтр-регулятор без лубрикатора. Если паспорт требует линейную смазку — планируем AFC или AC; для инструмента и пневмомоторов проверяем конкретное исполнение.
-
2
Посчитать пиковый расход
Среднее потребление считать по формуле выше. Для подбора корпуса определить поток во время хода, учесть одновременную работу, трубки, утечки и допустимую просадку давления.
-
3
Выбрать резьбу под магистраль
Размер и тип резьбы сверить с магистралью и паспортом конкретного исполнения; у приведённых AW доступны G1/8–G3/4.
-
4
Задать тонкость фильтрации и слив
Тонкость фильтрации — по требованиям оборудования. Размер частиц в мкм не задаёт полный класс воздуха по ISO 8573-1: отдельно учитывают частицы, воду и масло. Слив выбирать по режиму линии и его рабочему давлению; автоматический слив также проверяют при обслуживании.
-
5
Сверить с оригиналом по типоразмеру
Проверить полный код, крепление, резьбу, расход, диапазоны и фильтрацию. Перед отказом от лубрикатора проверить требования потребителей и историю применения масла.
Если при требуемом потоке просадка давления превышает допустимую, проверяют корпус большего типоразмера и сопротивление всей подводящей линии. Клапан плавного пуска, если он нужен, ставят после блока подготовки, а не до него; отсечной кран — наоборот, до блока.
Какие вопросы чаще всего задают про фильтр-регулятор?
Чем фильтр-регулятор отличается от блока ФРЛ
Фильтр-регулятор — это моноблок «2-в-1»: фильтр и регулятор давления в одном корпусе. Блок ФРЛ (расшифровка — фильтр, регулятор, лубрикатор) добавляет третий узел, маслораспылитель. То есть фильтр-регулятор — это ФРЛ без лубрикатора. Он не добавляет масляный туман; остаточное масло от компрессора контролируют отдельно. Полный ФРЛ нужен там, где руководство оборудования требует линейной смазки; это проверяют отдельно для инструмента, пневмомоторов и ударных приводов.
Нужен ли лубрикатор современным пневмоцилиндрам
Как правило, нет. Современные цилиндры и распределители (включая все серии WAALPC) поставляются с заводской смазкой «на весь срок службы» — уплотнения набиты долговечной консистентной смазкой и в линейном масле не нуждаются. Более того, масляный туман противопоказан на пищевом, фармацевтическом и электронном производстве. Лубрикатор оставляют, когда линейная смазка требуется по руководству конкретного оборудования; это относится и к инструменту, пневмомоторам и ударным приводам.
Можно ли убрать лубрикатор из уже работающего блока ФРЛ
Не всегда безопасно. Если линия уже годами работала на смазанном воздухе, масло вымыло заводскую консистентную смазку из уплотнений, и они «сидят» на линейном масле. Уберёте лубрикатор — уплотнения останутся без смазки вообще и начнут работать всухую, ускоряя износ. На новом оборудовании, которое ещё не «нюхало» масло, лубрикатор можно не ставить с самого начала — это как раз повод взять фильтр-регулятор вместо полного ФРЛ.
Что означают буквы AF, AR, AW, AFR, AFC, AC
Это модульный ряд подготовки воздуха в формате SMC: AF — фильтр, AR — регулятор давления, AW и AFR — фильтр-регулятор (2-в-1), AFC — фильтр-регулятор с маслораспылителем, AC — полный блок ФРЛ в сборе. Ключевое: AW — это фильтр-регулятор, а не лубрикатор. Ту же ловушку задаёт Norgren, где B64 — фильтр-регулятор, а лубрикатор — L64. Ошибка в букве артикула означает заказ не того узла.
Как выбрать типоразмер фильтр-регулятора 2000, 3000 или 4000
По расходной характеристике при реальном входном и выходном давлении и допустимой просадке. Среднее потребление Qср = Σ Vi·ni не равно потоку во время хода. Для цилиндра с одним штоком Vi = [π·(2D²−d²)/4]·S·(p+1,013)/1,013·10⁻⁶ л при одинаковой температуре и приведении к 1,013 бар; D, d и S — в мм, p — в бар избыточного давления. Для подбора дополнительно учитывают время хода, одновременную работу, трубки и утечки. Один типоразмер AW бывает с разными портами: например, AW3000-02 — G1/4, AW3000-03 — G3/8.
Какая резьба и тонкость фильтрации у фильтр-регулятора WAALPC
У приведённых AW: AW2000-01/-02 — G1/8 и G1/4; AW3000-02/-03 — G1/4 и G3/8; AW4000-03/-04/-06 — G3/8, G1/2 и G3/4. Тип резьбы и код порта сверяют по конкретной серии. Фильтроэлемент — по карточке исполнения; у AFR и AC указано 25 мкм. Диапазон настройки AFR/AW — 0,05–0,85 МПа (0,5–8,5 бар). Тип слива задаётся исполнением; для автоматического слива A в мануале AFR/AW указан диапазон 0,2–0,8 МПа.
