БПВ BFR — фильтр + регулятор давления (2 в 1)

Блок подготовки воздуха WAALPC BFR — двойной модуль: фильтр-влагоотделитель (25 мкм) + регулятор давления со встроенным манометром G1/4″. Компактная альтернатива двухступенчатого БПВ для подачи очищенного воздуха стабильного давления.

Технические характеристики и применение

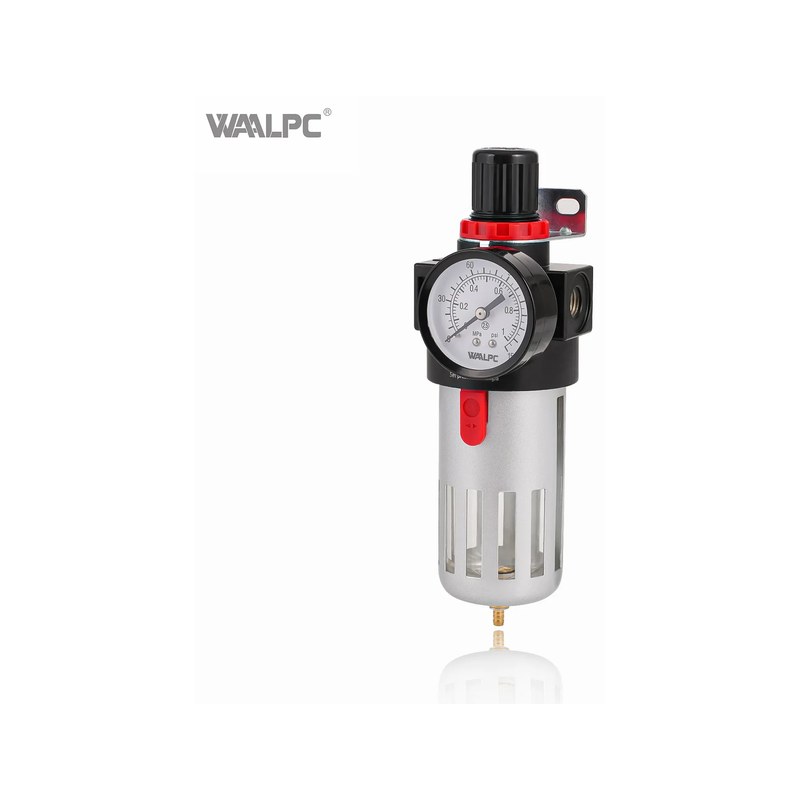

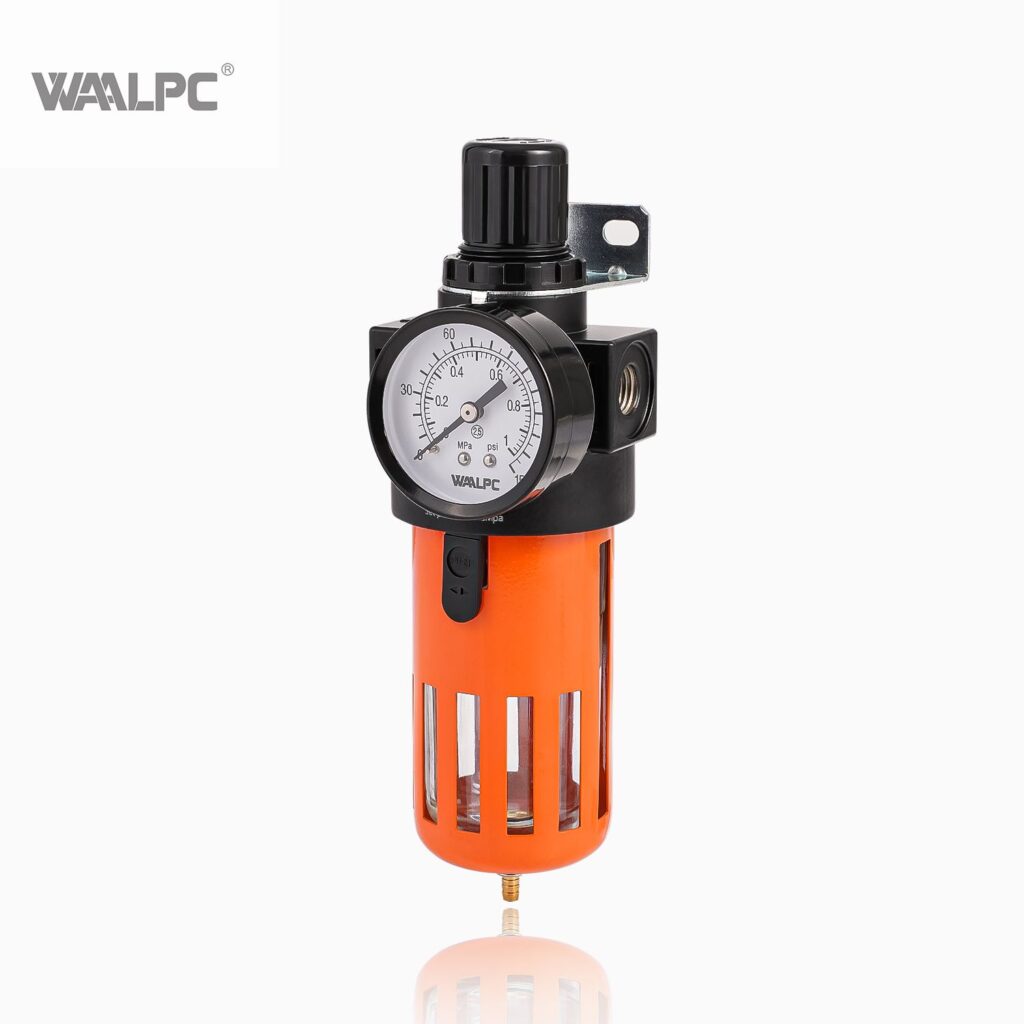

Фильтр-регулятор Waalpc BFR2000 (серия Standard)

Блок подготовки воздуха BFR2000, порт G1/4″. Алюминиевый корпус, стакан Поликарбонат + металлический кожух. Повышенная пропускная способность, исполнение Blank (25 мкм, полуавтомат). Возможна многократная регенерация (очистка) фильтроэлемента — снижение стоимости владения.

Конструкция и особенности:

• Корпус: алюминиевый сплав — для вибрации и интенсивной эксплуатации.
• Рукоятка Push-Lock: фиксация настройки нажатием — настройка давления не сбивается при вибрации и случайном касании; важное преимущество серии BFR перед дешёвыми аналогами.
• Регулятор: сбалансированная конструкция (Balanced Design) — колебания давления на входе практически не влияют на стабильность на выходе; критично для точности станков и окрасочного оборудования. Сбросной тип (Relieving): при снижении уставки лишнее давление сбрасывается само через отверстие в крышке (без «пшикания» инструментом).
• Дефлектор (Spinner): крыльчатка внутри стакана создаёт вихрь; капли воды и тяжёлая пыль прижимаются к стенкам и стекают вниз, не забивая пористый фильтроэлемент — значительно продлевает срок службы картриджа.
• Фильтроэлемент: спечённая бронза или высококачественный полимер (PE). Бронзовый элемент можно многократно промывать (УЗ-ванна, керосин), в отличие от одноразовых бумажных фильтров.
• Стакан: байонетное крепление — обслуживание без ключа: нажать фиксатор и повернуть стакан на 45°.
• Резьба манометра: G1/4″ (важно при замене разбитого манометра или установке электронного датчика давления).

Комплектация и монтаж: в стандарте Blank — L-образный металлический кронштейн; крепление за гайку под рукояткой (на шейку корпуса). Установка вертикально, стаканом вниз; направление потока — по стрелке.

Параметры: диапазон 0.05 – 0.85 МПа, макс. 1.0 МПа, температура +5…+60°C. Габариты 70 мм × 210 мм.

Исполнение «N» — нерельефный (Non-relieving), «H» — высокое давление (до 1.5–2.0 МПа). В каталоге представлено исполнение Blank (Relieving, до 0.85 МПа).

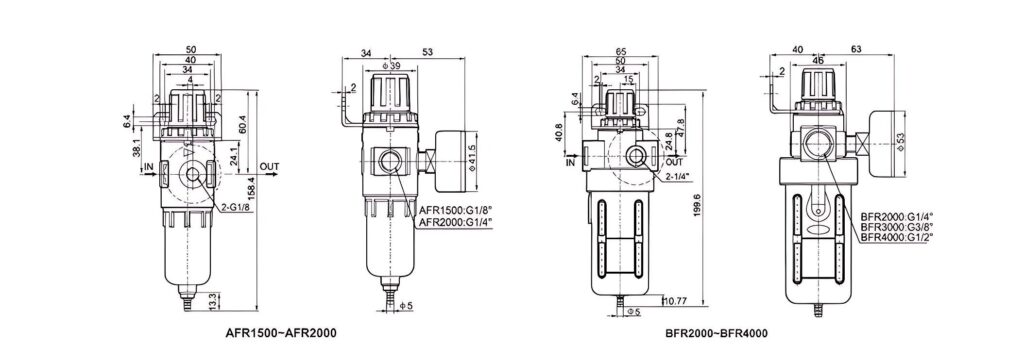

Технические чертежи

Схемы подключения

Графики расхода

Расшифровка артикула

Формат: BFR{типоразмер bfr}-{присоединение (резьба)}

• BFR — серия
• Типоразмер BFR: 2000 / 3000 / 4000
• Присоединение (резьба): G1/4 / G3/8 / G1/2

Пример: BFR2000-02
