Точка росы под давлением (PDP) — температура, при которой из сжатого воздуха при рабочем давлении магистрали начинает выпадать конденсат; именно её нормируют классы воды ISO 8573-1.
Товары из статьи
Поставка всех позиций — 3–5 недель.
Какая точка росы нужна для воздуха КИП? Для приборного воздуха (КИПиА) берут точку росы под давлением −40 °C, это класс воды 2 по ISO 8573-1; для наружных линий без обогрева точку росы считают от зимнего минимума с запасом 10 °C: при −30 °C на улице нужна −40 °C (класс 2).

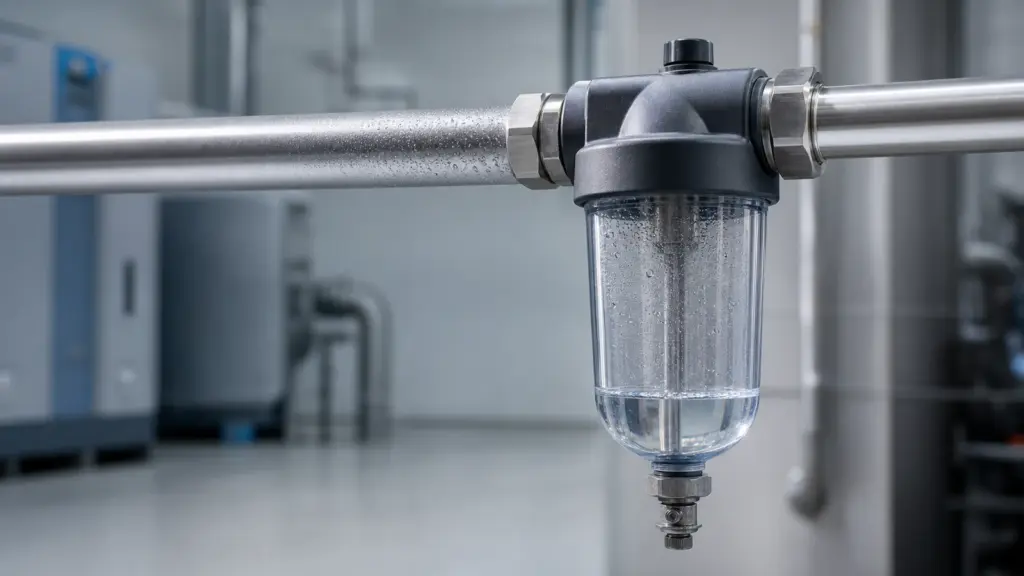

Точка росы сжатого воздуха — это температура, при которой водяной пар начинает конденсироваться в жидкость. Чем она ниже, тем суше воздух. Различают точку росы под давлением (PDP) — в магистрали при рабочем давлении, и атмосферную — после расширения до 1 атм. В пневматике нормируют именно PDP, она привязана к классу воды по ISO 8573.
Почему точка росы важна?
Если точка росы выше температуры в цехе или на улице — в трубах и аппаратуре выпадает конденсат: коррозия, замерзание зимой, сбои клапанов и датчиков, брак при покраске. Поэтому воздух осушают до точки росы ниже минимальной рабочей температуры с запасом ~10 °C.
Конденсат особенно опасен в наружных линиях: при минусовых температурах вода замерзает, ледяные пробки перекрывают сечение трубопровода и выводят из строя пневмораспределители и датчики положения. Перед осушителем на линию обычно ставят влагоотделитель и автоматический слив конденсата — например QSL и AD: они убирают уже выпавшую воду, но саму точку росы не снижают. В отапливаемом цехе влага ускоряет коррозию внутренних поверхностей и вымывает смазку из исполнительных механизмов, сокращая ресурс пневмоцилиндров.
Чем точка росы под давлением отличается от атмосферной?
Точка росы под давлением (PDP, pressure dew point) измеряется непосредственно в магистрали при рабочем давлении — именно она показывает реальную влажность воздуха, который доходит до потребителя. Атмосферная точка росы относится к воздуху, расширенному до 1 атм; после расширения газ занимает больший объём, концентрация влаги падает, поэтому атмосферная точка росы всегда ниже PDP. В технических заданиях и каталогах осушителей нормируют PDP, чтобы значения соответствовали условиям эксплуатации.
Пересчёт идёт через парциальное давление пара: при расширении от рабочего давления до атмосферного оно падает во столько же раз, во сколько падает абсолютное давление (при 7 бар избыточных — примерно в 8 раз), и точка росы опускается. Ориентиры для 7 бар избыточных:
| Точка росы под давлением 7 бар | Атмосферная точка росы, около |
|---|---|
| +10 °C | −16…−18 °C |
| +3 °C | −21…−23 °C |
| −20 °C | −40…−44 °C |
| −40 °C | −57…−61 °C |
Расчёт по формуле Магнуса; меньшее по модулю число — точка инея (пар надо льдом), большее — пересчёт над переохлаждённой водой, его обычно дают графики изготовителей осушителей. Чем выше рабочее давление, тем больше разрыв: при 10 бар осушитель на +3 °C под давлением даёт около −24…−27 °C атмосферной. Отсюда частая ошибка при покупке: осушитель «на −20 °C» по атмосферной точке росы — это всего около +4…+7 °C под давлением 7 бар, то есть класс 5, примерно уровень рефрижераторного осушителя, а не защита наружной линии от замерзания. Сравнивайте предложения только по точке росы под давлением и при одном и том же давлении.
Какие ориентиры по PDP под давлением?
| Точка росы под давлением | Класс воды ISO 8573 | Типичная область |
|---|---|---|
| +3 °C | класс 4 | общая пневматика в отапливаемом цехе |
| −20 °C | класс 3 | приборы, наружные линии (защита от замерзания) |
| −40 °C | класс 2 | КИПиА, фарма, точные процессы |
| −70 °C | класс 1 | особо ответственные процессы |
Как снизить точку росы?
- Рефрижераторный осушитель — до +3 °C PDP (массовый, дешёвый).
- Адсорбционный осушитель — до −40…−70 °C PDP (для приборного и наружного воздуха).
- Схему многоступенчатой подготовки — см. качество сжатого воздуха ISO 8573.
Выбор осушителя начинается с минимальной рабочей температуры линии: к ней добавляют запас ~10 °C и получают требуемую PDP. Для отапливаемых помещений достаточно рефрижераторного типа, для уличных трасс и приборного воздуха ставят адсорбционный. Подобрать блоки подготовки поможет раздел каталога подготовка воздуха. Осушителей у WAALPC в каталоге нет — точку росы регулирует только сам осушитель, а до него по линии стоит цепочка, которая снимает то, что дешевле снять до осушки: сначала объёмную влагу и масляный туман, затем частицы.
Точка росы держится стабильной только при исправном осушителе: у адсорбционного типа рабочее вещество (силикагель или молекулярное сито) постепенно насыщается влагой между циклами регенерации, и без штатной продувки горячим или сухим воздухом обратно PDP постепенно растёт — это штатный рабочий цикл, а не поломка, но за ним нужно следить по показаниям гигрометра, а не считать точку росы паспортной характеристикой раз и навсегда.
Чем защищают точку росы до осушителя — пример на артикулах WAALPC?
Сам осушитель точку росы задаёт, но перед ним стоит цепочка подготовки — она не снижает PDP, а не даёт объёмной влаге и маслу забить осушитель раньше срока. Цены — из каталога WAALPC.
| Артикул | Назначение | Цена |
|---|---|---|
| QSL-10 | фильтр-влагоотделитель, снимает объёмный конденсат первым по потоку | 1 640 ₽ |
| AD202-04 | автоматический слив конденсата в нижней точке линии | 2 800 ₽ |
| AFD2000-02 | микро-туманоотделитель 0,01 мкм: масляный туман до 0,1 мг/м³, ступень перед осушителем | 1 970 ₽ |
| AFM2000-02 | фильтр тонкой очистки, снимает масляный туман до 0,3 мкм | 1 740 ₽ |
Порядок по потоку воздуха: QSL или другой влагоотделитель снимает капельную воду после концевого охладителя компрессора или ресивера → фильтр 25 мкм (AF) снимает частицы → AFM (0,3 мкм) снимает масляный аэрозоль → AFD (0,01 мкм) дочищает тонкий масляный туман → и только затем воздух заходит в осушитель, который и формирует PDP из таблицы выше. Пропуск любой ступени не меняет саму точку росы, но сокращает ресурс осушающего элемента. На магистрали большого расхода вместо AF ставят магистральный фильтр AFF.
Как измеряют точку росы?
Методику контроля влажности сжатого воздуха задаёт отдельная часть стандарта — ISO 8573-3 (в комплексе ISO 8573 часть -1 нормирует классы, часть -3 — именно способ измерения). Точку росы измеряют не косвенно по влажности окружающего воздуха, а напрямую в магистрали под рабочим давлением — для этого в трубопровод врезают отбор пробы и устанавливают гигрометр точки росы (ёмкостный датчик реагирует на содержание водяного пара, зеркальный прибор — на конденсацию на охлаждаемом зеркале; оба выдают температуру PDP в градусах).
Точку измерения выбирают осмысленно: датчик сразу после осушителя проверяет, что оборудование само выдерживает заявленную PDP; датчик ближе к точке потребления показывает, что не ухудшилось в магистрали — из-за проникновения водяного пара через неплотные соединения, конденсата в низких участках трубы или разгерметизации ресивера показатель на выходе может оказаться хуже, чем сразу за осушителем. Для классов 1–2 по ISO 8573, где требования жёсткие и цена ошибки высока (фарма, электроника, КИПиА), обычно ставят стационарный гигрометр с непрерывным мониторингом и выводом на диспетчеризацию, а не разовую проверку переносным прибором — точка росы у адсорбционного осушителя постепенно ухудшается по мере насыщения осушающего вещества между циклами регенерации, и разовый замер этот дрейф не поймает.
Какие вопросы чаще всего задают про точку росы?
Чем точка росы под давлением отличается от атмосферной?
PDP измеряют при рабочем давлении в магистрали; атмосферная — после расширения, она ниже. Нормируют PDP.
Какая точка росы нужна, чтобы не замерзало зимой?
PDP минимум на 10 °C ниже самой низкой температуры линии; для улицы обычно −20 °C и ниже.
Чем измерить точку росы?
Гигрометром точки росы — стационарным или переносным анализатором.
Что такое класс воды по ISO 8573?
Это нормированный уровень содержания влаги в сжатом воздухе, для классов 1–6 привязанный к точке росы под давлением: класс 4 соответствует +3 °C, класс 3 — −20 °C, класс 2 — −40 °C, класс 1 — −70 °C.
Какой осушитель даёт точку росы −40 °C?
Адсорбционный осушитель — он достигает −40…−70 °C PDP, тогда как рефрижераторный обеспечивает только до +3 °C PDP.
Что ещё почитать?
Подробно про типы осушителей — осушитель сжатого воздуха. Как выбрать и куда установить влагоотделитель по месту в схеме — влагоотделитель для компрессора: расчёт и выбор.
