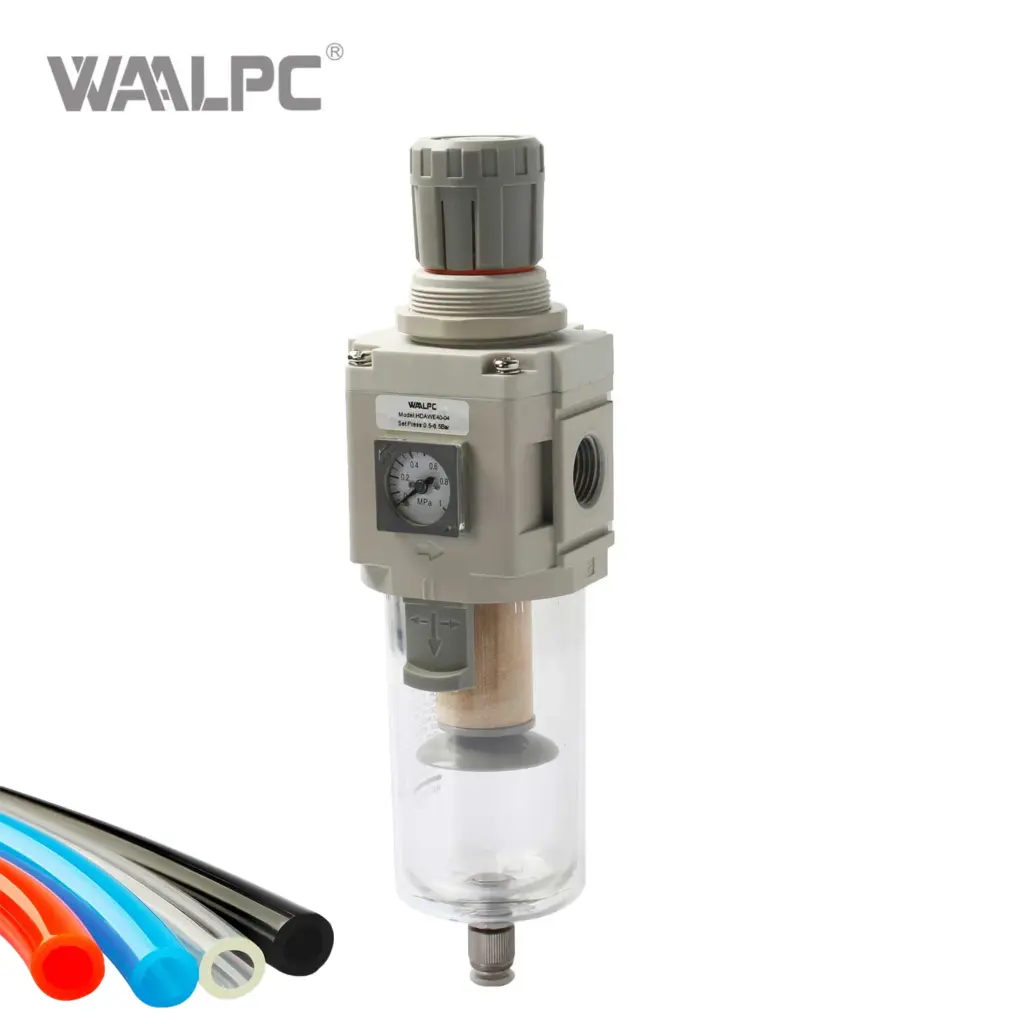

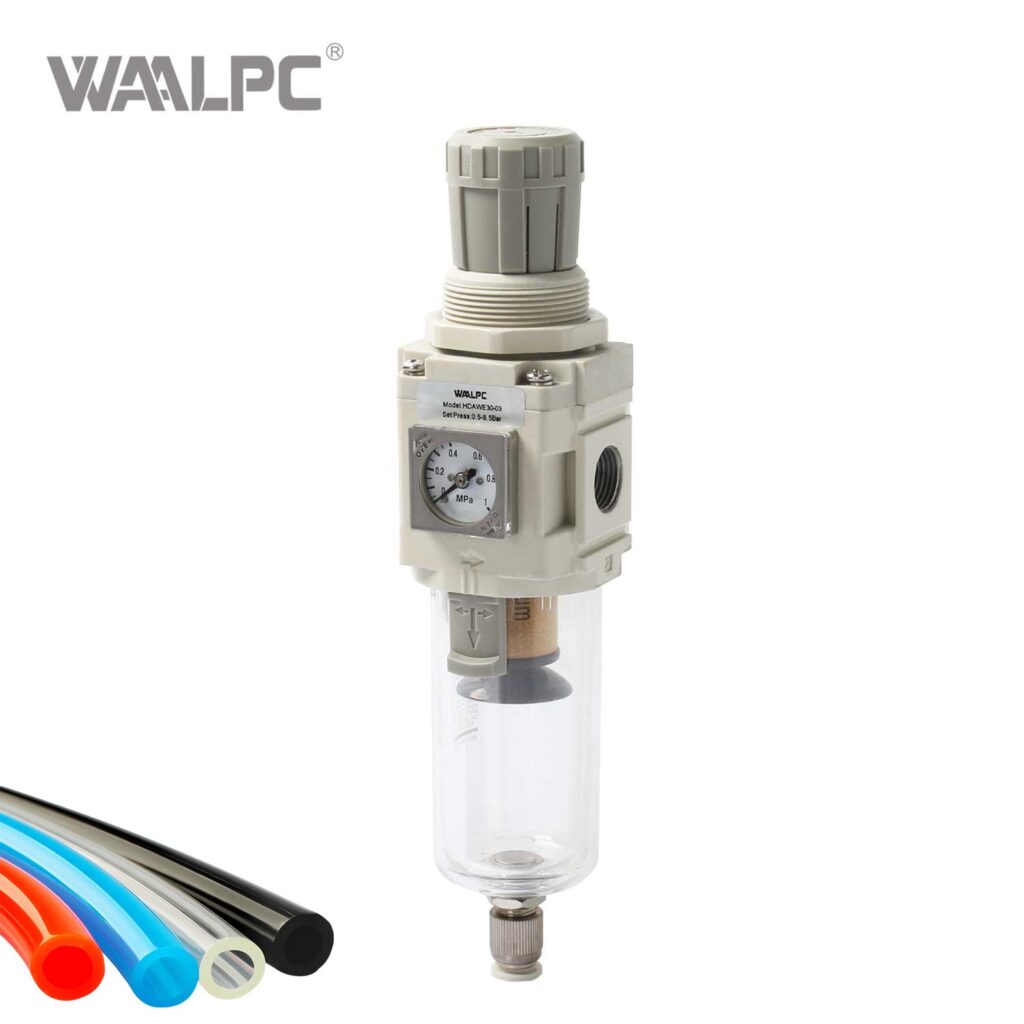

Фильтр-регулятор HDAWE

Name: Фильтр-регулятор HDAWE
Brand: WAALPC
SKU: HDAWE
Availability: InStock

Фильтр-регулятор WAALPC HDAWE, порт 02/03/04. Поставка 2–4 недели.

Артикулы серии: HDAWE20-02, HDAWE20-03, HDAWE20-04 (всего 9 модификаций)

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Фильтр-регулятор

Серия

HDAWE

Материал корпуса

Цинковый сплав

Рабочее давление

0,05–1,0 МПа

Рабочая температура

+5…+60 °C

Рабочая среда

Сжатый воздух

Артикул: HDAWE20-02

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

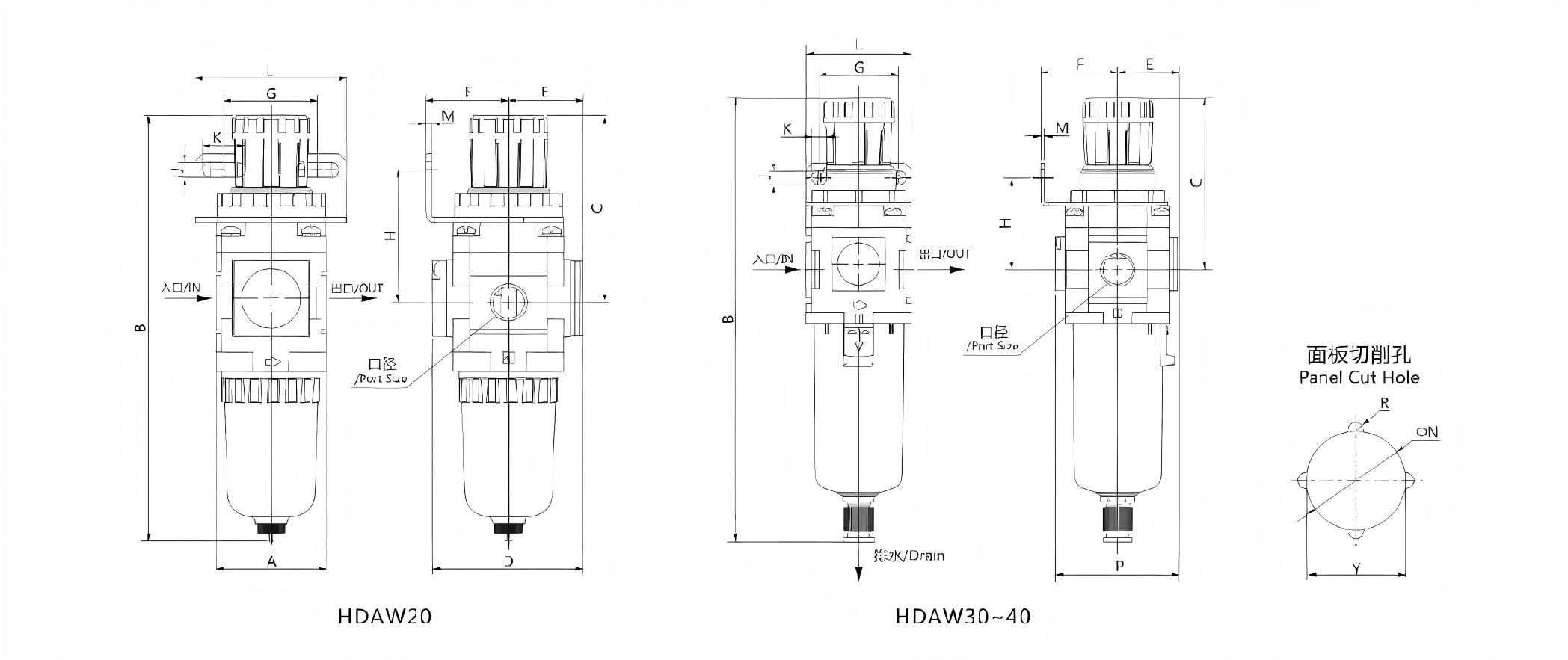

Чертёж

Документы

Совмещённый узел

HDAWE в одном компактном корпусе снимает влагу, масляные капли и частицы, одновременно регулируя давление на выходе — экономит место там, где отдельный фильтр и регулятор не помещаются.

Параметры

Типоразмеры 20/30/40, присоединение 02–04. Давление до 1,0 МПа, температура 5–60 °C. Поставка 2–4 недели.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC AFR2000, SMC AW20-02 (совпадают присоединительные и установочные размеры, серия HDAWE).

Как расшифровать артикул HDAWE?

Формат: HDAWE{типоразмер hdawe}-{присоединение (резьба)}

HDAWE — серия
Типоразмер HDAWE: 20 / 30 / 40
Присоединение (резьба): G1/4 / G3/8 / G1/2

Пример: HDAWE20-02

Производитель	Модель	Совместимость
AirTAC	`AFR`	Совместимый аналог — фильтр-регулятор NAMUR, назначение и порт совпадают, точный типоразмер уточняйте

Категории: Фильтр-регулятор HDAWE

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
HDAWE20-02	Ø20 мм, ход 02 мм	2 937 ₽	поставка 2–4 недели	AirTAC AFR2000 · SMC AW20-02
HDAWE20-03	—	от 3 882 ₽	поставка 2–4 недели	SMC HDAWE20-03
HDAWE20-04	—	от 5 626 ₽	поставка 2–4 недели	SMC HDAWE20-04
HDAWE30-02	Ø30 мм, ход 02 мм	2 937 ₽	поставка 2–4 недели	SMC AW30-02
HDAWE30-03	Ø30 мм, ход 03 мм	3 882 ₽	поставка 2–4 недели	AirTAC AFR3000 · SMC AW30-03
HDAWE30-04	—	от 5 626 ₽	поставка 2–4 недели	SMC HDAWE30-04
HDAWE40-02	—	от 2 937 ₽	поставка 2–4 недели	SMC AW40-02
HDAWE40-03	—	от 3 882 ₽	поставка 2–4 недели	SMC AW40-03
HDAWE40-04	Ø40 мм, ход 04 мм	5 626 ₽	поставка 2–4 недели	AirTAC AFR4000 · SMC AW40-04

Совместимо с AirTAC AFR2000

Совместимый аналог — наш HDAWE20-02, Ø20 мм, ход 02 мм. Цена 2 937 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC AW20-02

Совместимо с SMC HDAWE20-03

Совместимый аналог — наш HDAWE20-03. Цена 3 882 ₽, поставка 2–4 недели.

Совместимо с SMC HDAWE20-04

Совместимый аналог — наш HDAWE20-04. Цена 5 626 ₽, поставка 2–4 недели.

Совместимо с SMC AW30-02

Совместимый аналог — наш HDAWE30-02, Ø30 мм, ход 02 мм. Цена 2 937 ₽, поставка 2–4 недели.

Совместимо с AirTAC AFR3000

Совместимый аналог — наш HDAWE30-03, Ø30 мм, ход 03 мм. Цена 3 882 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC AW30-03

Совместимо с SMC HDAWE30-04

Совместимый аналог — наш HDAWE30-04. Цена 5 626 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с HDAWE?

Фитинги Пневмораспределители Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про HDAWE?

Какая тонкость фильтрации?

Стандартно 5, 25 или 40 мкм. 40 мкм — грубая очистка на входе, 5 мкм — тонкая перед точным оборудованием. Тонкость указана в карточке — берите под требования оборудования.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Чем заменить импортный блок воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.
