ISO 8573: классы качества сжатого воздуха и подбор FRL под класс

Сжатый воздух из компрессорной — смесь воды, масляного аэрозоля и окалины. Без подготовки она убивает пневмоавтоматику за месяцы. Стандарт ISO 8573 даёт инженеру язык: «какой воздух нужен» и «какой узел его обеспечит». Без него подбор FRL — гадание, особенно при переходе с импортной линии на совместимые аналоги WAALPC.

Какова история и область применения стандарта ISO 8573-1?

Первая редакция ISO 8573 вышла в 1991 году. Действующая первая часть — ISO 8573-1:2010, она задаёт классы качества по основным загрязнителям. Девять последующих частей описывают методики измерения (ISO 8573-2 — масло, 8573-3 — влага, 8573-4 — частицы, 8573-7 — микробиология). Принят как ГОСТ ISO 8573-1-2016 и закладывается в техзадание проектными институтами ЕАЭС.

Подбор FRL под конкретный класс для покраски — в статье подготовка воздуха для покрасочной камеры (ISO 8573).

Где применяется: пневмоавтоматика сборочных и упаковочных конвейеров, медицина и стоматология, фармацевтика, пищевое производство, лакокрасочные камеры, пескоструйные установки — везде, где результат работы пневматики зависит от чистоты воздуха.

Какие четыре показателя качества воздуха есть?

Стандарт регламентирует четыре независимых показателя. Запись типового требования — тройка цифр в формате ISO 8573-1:2010 [1:4:1]: первая по частицам, вторая по влаге, третья по маслу. Микробиология указывается отдельно для пищевой и медицинской отраслей.

• Частицы — классы 0–7. Для классов 1–5 задаётся допустимое количество частиц трёх размерных диапазонов (0,1–0,5; 0,5–1,0; 1,0–5,0 мкм) на м³: класс 1 — до 20 000 частиц 0,1–0,5 мкм на м³, класс 4 — до 10 000 частиц 1,0–5,0 мкм на м³. Классы 6 и 7 задаются массовой концентрацией: класс 6 — до 5 мг/м³, класс 7 — до 10 мг/м³.
• Влага — классы 0–9. Измеряется по точке росы под давлением. Класс 1 — −70 °C, класс 4 — +3 °C, класс 6 — +10 °C, классы 7–9 — воздух с жидкой влагой.
• Масло — классы 0–X. Сумма аэрозоля и паров масла в мг/м³. Класс 1 — не более 0,01 мг/м³, класс 3 — до 1,0 мг/м³, класс X — более 5 мг/м³.
• Микробы — опционально. Жизнеспособные микроорганизмы в м³ по ISO 8573-7. Для пищевой, фармы и чистых помещений ISO 5–8 по ISO 14644-1.

Какие типовые классы нужны для пневмоавтоматики?

На практике инженер встречает четыре типовых сочетания. Их полезно запомнить как «4 точки на карте» — большинство задач попадает в одну из них.

Класс	Частицы (ориентир по размеру, редакция 2001)	Точка росы	Масло	Применение
1.4.1	≤ 0,1 мкм	+3 °C	≤ 0,01 мг/м³	Лаборатории, медицина, чистые помещения
2.4.2	≤ 1 мкм	+3 °C	≤ 0,1 мг/м³	Пневмоавтоматика, ПЛК-линии
3.5.3	≤ 5 мкм	+7 °C	≤ 1,0 мг/м³	Станки, упаковка, общепром
4.6.4	≤ 15 мкм	+10 °C	≤ 5,0 мг/м³	Продувка, пневмотранспорт

В действующей редакции ISO 8573-1:2010 класс по частицам задаётся числом частиц по размерным диапазонам; размер в таблице — ориентир из редакции 2001 года. Большинство сборочных линий проектируется на класс 2.4.2 — это компромисс между ресурсом пневматики и стоимостью подготовки. Аналог импортной линии идёт по этой же опорной точке: сверить класс по техзаданию и подобрать совместимый набор узлов WAALPC.

Как подобрать FRL WAALPC под нужный класс?

Более 250 артикулов узлов подготовки WAALPC разложены по сериям так, чтобы под каждый класс нашлась цепочка от одного фильтра до 4-ступенчатой подготовки. Полное соответствие посадочным размерам эталонных импортных блоков подготовки воздуха — установка идёт без переделки трубопроводов.

Класс	Серии WAALPC
1.4.1	AFF (магистральный) + AFM (коалесцирующий 0,3 мкм) + AFD (коалесцирующий 0,01 мкм) + внешний осушитель + угольный + фильтр-регулятор AFR без лубрикатора
2.4.2	AFR (фильтр-регулятор) или AC + AFM → AFD на критичных ветках
3.5.3	AC (комбинированный FRL, 81 SKU) или AFR (фильтр-регулятор, 3) + AL (лубрикатор, 5)
4.6.4	AF (фильтр-влагоотделитель, 88 SKU) — минимальный набор

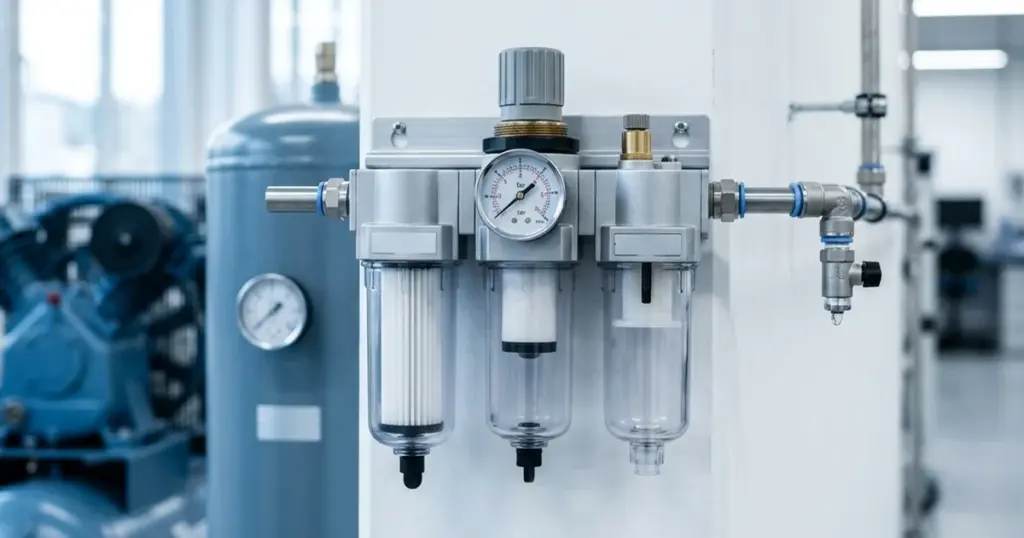

Серия AC — классический «трёхместный» FRL (фильтр+регулятор+лубрикатор) для большинства задач общепрома, снимает частицы и капельную влагу; класс по влаге — только с осушителем, по маслу — без лубрикатора и с AFM/AFD. AFC — фильтр-регулятор с лубрикатором; для безмасляной зоны — AFR без лубрикатора. AFM — коалесцирующий фильтр 0,3 мкм, масло на выходе до 1 мг/м³ (класс 3). AFD — микро-туманоотделитель 0,01 мкм, ставится после AFM: до 0,1 мг/м³ (класс 2), со свежим элементом — до 0,01 мг/м³. AFF — магистральный для большого расхода после ресивера. AV/HAV — клапаны плавного пуска для безопасного старта линии (AV — простой, HAV — 9 SKU). По влаге классы 4–6 закрываются циклоном в составе AF/AC/AFR; для классов 1–3 нужен отдельный осушитель — это уже не FRL.

Что регламентирует стандарт ISO 8573-1?

Каждый показатель измеряется своей методикой. Частицы (ISO 8573-4) — счётчик частиц с изокинетическим пробоотборником, точки замера на выходе компрессорной и перед критичным потребителем, поверка раз в год. Влага (ISO 8573-3) — гигрометр с ёмкостным полимерным сенсором, диапазон −80…+20 °C, калибровка раз в 6–12 месяцев. Масло (ISO 8573-2) — гравиметрия через сменный коалесцентный картридж; для оперативного контроля — индикаторные трубки. Периодичность: раз в квартал на критичных линиях, раз в год на общепроме.

Отдельный случай — воздух для плазменной резки: подготовка воздуха для плазмореза.

Какие вопросы чаще всего задают про ISO 8573-1?

Какой класс ISO 8573 нужен для типовой пневмоавтоматики

Опорный класс для сборочных и упаковочных линий — 2.4.2 (частицы до 1 мкм, точка росы +3 °C, масло до 0,1 мг/м³). Закрывается фильтр-регулятором WAALPC AFR или комбинированным FRL серии AC с доустановкой коалесцирующих ступеней AFM → AFD на критичных ветках (класс 2 по маслу держит AFD). Класс 3.5.3 допустим для станков с ручным управлением.

Можно ли определить класс воздуха без приборов

Точно — нет, грубо — можно. Если в дроссель быстро забивается окалина — частицы хуже класса 4. Если зимой капает конденсат в крайних точках — точка росы хуже класса 6, нужен осушитель. Масляные пятна на готовой продукции — масло хуже класса 3. Для контракта нужны замеры по ISO 8573-2/3/4.

Хватит ли одного FRL-блока для класса 1.4.1

Нет. Один блок WAALPC AC снимает частицы и капельную влагу, но класс по влаге без осушителя не гарантирует, а лубрикатор масло добавляет. Для 1.4.1 нужна многоступенчатая подготовка: AFF на входе, AFM (0,3 мкм) снимает основной масляный аэрозоль, AFD (0,01 мкм) дочищает тонкий туман, плюс отдельный осушитель (для класса воды 4 хватает рефрижераторного, +3 °C) и угольная ступень по парам масла — коалесценция одна класс 1 по маслу не гарантирует.

Чем влагоотделитель отличается от осушителя

Влагоотделитель (циклон в составе AF, AC, AFR) убирает капельную влагу, точка росы при этом не меняется. Осушитель (рефрижераторный или адсорбционный, отдельный аппарат) понижает точку росы с +20 °C до +3 °C или до −40 °C. Для классов 1–3 по влаге без осушителя не обойтись.

Какие материалы пригодятся ещё?

• Подготовка сжатого воздуха: FRL, фильтры — каталог WAALPC
• Автоматический слив конденсата: типы и схемы установки
• Пневматика зимой: эксплуатация на улице
• Акт обследования утечек по ISO 11011
• Калькулятор усилия пневмоцилиндра

Если на руках техзадание с классом ISO 8573 и список импортных артикулов узлов подготовки — пришлите, в ответ получите таблицу совместимости WAALPC по 3 категориям и счёт. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной линии подготовки, а не продажа отдельного фильтра. Полный каталог — в разделе FRL CORNETA.TECH.

Чем AF2000-02 отличается от Festo MS6-LF и SMC AW30

По назначению это изделия одного класса — линейный фильтр-влагоотделитель со степенью фильтрации 5 мкм. Совместимый аналог подбирают по резьбе порта и расходу: у AF2000-02 порт G1/4, расход и рабочее давление сверяйте по паспорту серии в карточке. Отличие в комплектации слива конденсата: у WAALPC автослив ставится отдельно (AD402-04), у Festo и SMC он чаще идёт в базовом исполнении. Итоговый класс ISO 8573 задаёт не марка фильтра, а связка ступеней очистки.

Какой ресурс картриджа AFD и когда его менять

Лист SMC для AFD задаёт два условия замены элемента — что наступит раньше: 2 года работы или рост перепада давления до 0,1 МПа от начального. Перепад видно по индикатору ΔP или по падению давления на выходе линии под расходом. В фарме и медицине, где класс по маслу критичен, элемент меняют раньше предельного перепада: пропитанный маслом элемент пропускает больше тумана (до 0,1 мг/м³ вместо 0,01 у свежего). Картридж заказывается отдельно под артикул корпуса (для AFD3000-03 — по запросу инженеру, готового SKU расходника в каталоге нет).

Как температура и влажность окружающей среды влияют на достижимый класс

Точка росы под давлением фильтра-влагоотделителя примерно на 10 °C выше температуры в помещении: при +20 °C в цеху на выходе AF получаем точку росы под давлением около +10 °C — это класс 6 по влаге. Зимой при +5 °C в неотапливаемом цеху достижим класс 4–5 без осушителя. Для гарантированного класса 4 (+3 °C) в любое время года обязателен рефрижераторный осушитель перед FRL. Для классов 1–3 по влаге (от −20 до −70 °C) — только адсорбционный осушитель, циклоном AF и AC такие классы недостижимы физически.
