Замена FRL-блока MS6 — WAALPC AC2000/AC3000/AC4000 по ISO 6953

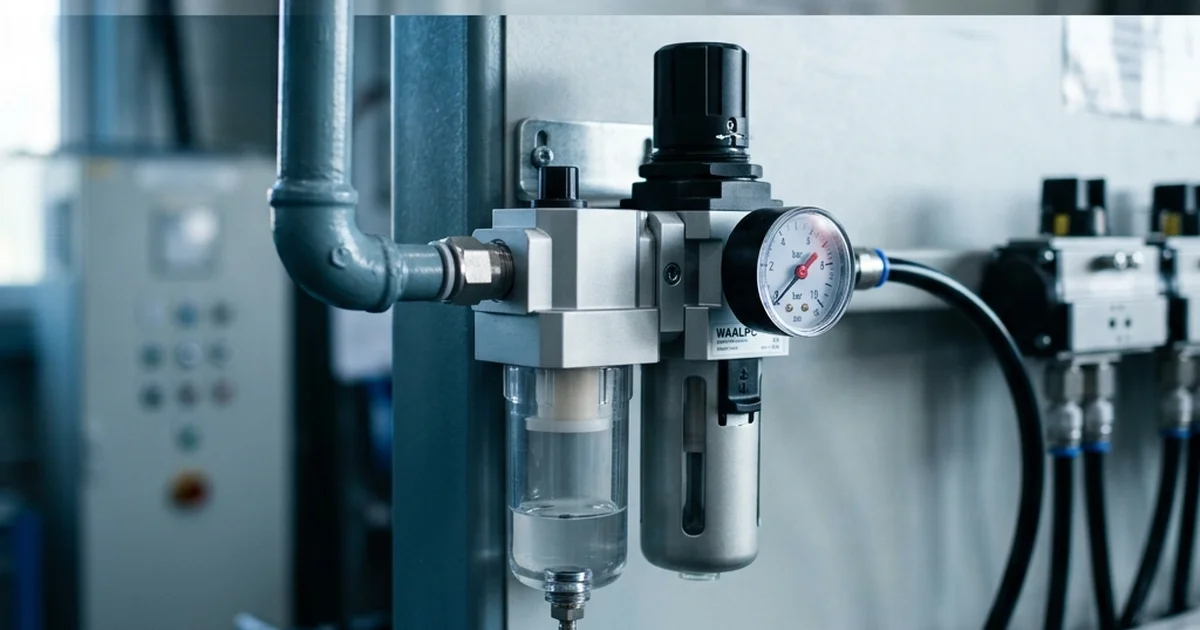

Блок подготовки воздуха (FRL — фильтр, регулятор, лубрикатор) — это «вход» в пневмосистему. Если он подобран неверно, на линии начинаются проблемы: загрязнённый воздух выводит из строя цилиндры и распределители, нестабильное давление сбивает повторяемость такта. Импортная серия MS6 — типовое решение для линий с расходом 3000–6000 нл/мин. Совместимый аналог WAALPC серии AC2000 / AC3000 / AC4000 покрывает тот же диапазон по ISO 6953 и ISO 8573.

Что входит в FRL-блок и какие стандарты регулируют качество воздуха

FRL — это сборка из трёх модулей в одной линии: фильтр-влагоотделитель (F), регулятор давления с манометром (R) и лубрикатор-маслораспылитель (L). Модули соединяются через стандартные муфты и крепятся на одной монтажной планке. Для большинства промышленных линий хватает двухмодульного варианта FR (без лубрикатора), потому что современные пневмоприводы рассчитаны на работу с сухим воздухом без масла.

Качество сжатого воздуха для пневматики регулируется стандартом ISO 8573 (классы по частицам / влаге / маслу). Параметры регулирующей части блока — расход, давление, пропускная способность — стандартизированы ISO 6953 (регуляторы давления и фильтр-регуляторы для пневматики). Стандарт задаёт методику измерения расходных характеристик, точности регулировки давления и стабильности выходного давления при изменении расхода. Тонкость фильтрующего элемента (от 5 мкм до 0,01 мкм) определяется требуемым классом чистоты воздуха по ISO 8573.

Какие модули нужны для типовой линии

• F — фильтр-влагоотделитель. Сетчатый элемент 5 / 25 / 40 мкм для основной фильтрации. Конденсат собирается в нижней чаше, сливается вручную или автоматическим сливом.
• R — регулятор давления. Снижает входное давление компрессора (8–10 бар) до рабочего давления линии (4–6 бар). Манометр показывает текущее значение, винт сверху регулирует.
• L — лубрикатор (опционально). Распыляет масло во входящий воздух для смазки сопрягаемых пар цилиндров. Нужен на старых линиях с разборными цилиндрами; на современных — НЕ нужен (цилиндры рассчитаны на сухой воздух).
• Дополнительно: модуль мягкого пуска (soft-start), отсечной клапан, манифольд для нескольких выходов.

Сравнение типоразмеров MS6, MS4 и WAALPC AC-серии

Импортная серия	Совместимый WAALPC	Резьба	Расход	Применение
MS4 (компактная)	AC2000	G1/4	до 1500 нл/мин	Малые линии: 2–5 цилиндров Ø32–50 мм
MS6 (средняя)	AC3000	G3/8	до 3000 нл/мин	Средние линии: 5–15 цилиндров Ø50–100 мм
MS6 (большая) / MS9	AC4000	G1/2	до 6000 нл/мин	Крупные линии: 15+ цилиндров, манипуляторы, прессы
MS9 (магистральная)	AC5000	G3/4	до 10 000 нл/мин	Магистральный вход цеха, несколько линий

Подбор типоразмера идёт по двум параметрам: расход воздуха в нл/мин и диаметр магистрали. Превысите расход — давление в линии «просядет» в момент срабатывания нескольких цилиндров одновременно. Недостаточный диаметр магистрали — узкое горло, потери до 0,5–1 бар на длинной трассе. Если в системе одновременно работают 5+ цилиндров — суммируйте их пиковый расход и берите запас 30%.

Класс фильтрации по ISO 8573 и точность регулятора

ISO 8573-1 классифицирует сжатый воздух по трём параметрам: размер твёрдых частиц, точка росы (влага), концентрация масла. Классы обозначаются цифрами от 0 (самый чистый) до 9 (грязный). Стандартная промышленная пневматика требует класс 5 по частицам, 4 по влаге, 4 по маслу — это обычный воздух от винтового компрессора с осушителем рефрижераторного типа.

Тонкость фильтрации в FRL

• 40 мкм — базовая, для большинства линий. Снимает крупные частицы, ржавчину, окалину.
• 25 мкм — повышенная, для систем с точной пневматикой и распределителями size 1.
• 5 мкм — тонкая, для прецизионных систем (вакуумные присоски, чувствительные приводы).
• 1 мкм / 0,3 мкм / 0,01 мкм — для пищевых линий, медицинской пневматики, лабораторий. Это уже фильтры тонкой очистки в дополнение к FRL.

Импортный фильтр MS6 в стандартном исполнении имеет элемент 40 мкм. Совместимый WAALPC AC3000 — то же 40 мкм. Если требуется более тонкая очистка — выбирается исполнение MS6-LFM (тонкий фильтр 1 мкм) и его аналог WAALPC AFD3000.

Точность регулировки давления

Регулятор давления держит выходное давление стабильным при изменении расхода. Стандартное значение точности — ±0,1 бар при изменении расхода на 1000 нл/мин. У импортной серии MS6 и совместимого WAALPC AC3000 эта точность совпадает. На прецизионных линиях (точная сборка, дозирование) применяется регулятор повышенной точности ±0,05 бар — это исполнение MS6-LRP и WAALPC AC3000-FR.

Монтаж на стену и соединение модулей

FRL-блок монтируется на стене или на щите управления через стандартную монтажную планку с пазами под крепёж M5 / M6. Между модулями (F + R + L) — резьбовые проходные муфты с уплотнительным кольцом. На входе и выходе блока — стандартная трубная резьба BSP / BSPT (G1/8, G1/4, G3/8, G1/2 в зависимости от типоразмера).

При замене импортного блока на совместимый аналог WAALPC AC-серии соблюдается совместимость по резьбе и по межмодульному присоединению того же типоразмера. AC3000 встаёт на ту же монтажную планку, что MS6 средней пропускной способности. Если же типоразмер не совпал — нужен переходник по резьбе или другая монтажная планка.

Соединение модулей в сборку

Модули WAALPC AC-серии собираются вертикально через быстросъёмные клипсы или через резьбовые межмодульные муфты — два варианта монтажа. Клипсовая сборка позволяет легко разделить блок для замены одного модуля. Резьбовая — более компактная и герметичная при высоких давлениях. Импортная серия MS6 имеет клипсовую сборку, у WAALPC AC3000 в каталоге обе версии.

Подбор замены FRL-блока по списку артикулов

Импортный FRL-блок MS6 в полном артикуле кодирует: типоразмер (MS4 / MS6 / MS9), состав модулей (F+R+L или F+R), точность регулятора (стандарт / прецизион), тонкость фильтра (40 / 5 / 1 мкм), тип слива конденсата (ручной / полуавтомат / автомат), наличие манометра (с / без), резьбу. Семь параметров, которые должны совпасть в аналоге.

Типовая ситуация: на линии стоит блок MS6-LFR с тонким фильтром 5 мкм, регулятором стандартной точности и автоматическим сливом. Снабженец делает запрос «нужен аналог FRL-блока MS6, 1 шт». В ответ приезжает стандартная сборка AC3000-FR с фильтром 40 мкм и ручным сливом. После монтажа — давление держит, но через 2 недели засоряется чувствительный регулятор на одной из веток (частицы 5–40 мкм проходят насквозь), линия начинает «плавать». Решение — точная сверка по семи параметрам.

При подборе замены 5–20 FRL-блоков на разных линиях цеха — присылайте артикулы и фото шильдиков. Инженер возвращает таблицу с пометкой по каждой позиции: совпадение по всем 7 параметрам (совместимый), функциональная замена с оговорками (например, ручной слив вместо полуавтомата — допустимо при техобслуживании раз в неделю), позиции с уточнением. Срок подбора — 1 рабочий день. Это и есть инженерный консалтинг по замене импортной пневматики, а не отправка коробки.

Уход за FRL: что меняется и как часто

Фильтрующий элемент F меняется раз в 6–12 месяцев в зависимости от загрязнённости воздуха. Признак замены — падение давления на FR-блоке свыше 0,5 бар при штатном расходе. Конденсат сливается ежедневно (ручной слив) или периодически (полуавтомат при достижении уровня). Лубрикатор требует заправки маслом раз в 1–3 месяца, расход масла — около 2–5 капель в минуту при пиковом расходе.

Запасные части (стакан, фильтрующий элемент, регулировочный винт, манометр) для импортного MS6 и совместимого WAALPC AC3000 — НЕ взаимозаменяемы (геометрия чаш и элементов отличается). Это значит, что при замене блока на новый аналог отдельно запчасти к старому уже не купишь. Учитывайте это при планировании парка: или меняйте сразу всю линию FRL, или держите запас элементов под старые блоки на год вперёд.

Связанные материалы

• Блок подготовки воздуха FRL: принцип работы и подбор
• Автоматический слив конденсата: типы кондесатоотводчиков
• Пневматика зимой: эксплуатация FRL на улице и в холодном цеху
• Расчёт Kv/Cv пневмораспределителя для нужной скорости поршня
• Замена распределителя CPE/VUVG по ISO 5599 — WAALPC 4V
• Каталог блоков подготовки воздуха WAALPC — AC-серия со склада

Часто задаваемые вопросы

Какой типоразмер AC-серии WAALPC соответствует MS6

AC3000 — для среднего MS6 с пропускной способностью до 3000 нл/мин и резьбой G3/8. AC4000 — для большого MS6 (до 6000 нл/мин, G1/2) или для MS9 малого типоразмера. Точный аналог подбирается по двум параметрам: пиковый расход воздуха в нл/мин и резьба входа/выхода. Если в исходном артикуле стоит индекс типоразмера — сверяемся по таблице.

Нужен ли лубрикатор в FRL для современных цилиндров

Обычно нет. Современные пневмоцилиндры (WAALPC DSBC, DSNU, SDA, ACQ) рассчитаны на работу с сухим воздухом — внутренние уплотнения из NBR / FKM имеют заводскую смазку. Лубрикатор нужен только на старых разборных цилиндрах, где смазка стирается за 1–2 миллиона срабатываний. Стандартная сборка для современной линии — FR без L. Это снижает стоимость блока на 25–35%.

Что такое класс фильтрации 5 по ISO 8573 и зачем он

ISO 8573-1 определяет качество сжатого воздуха по 3 параметрам: твёрдые частицы, влага, масло. Класс 5 по частицам — это содержание частиц 40 мкм не более 100 000 шт/м³. Соответствует обычному воздуху от винтового компрессора с базовым фильтром. Для большинства промышленных линий — достаточно. Для пищевой и медицинской пневматики — нужен класс 1–2, это уже многоступенчатая фильтрация.

Что делать, если в списке замены 10 FRL-блоков разных типоразмеров

Это типовая ситуация при модернизации цеха с разными линиями. Часть блоков — MS4 на малых станках, часть MS6 на конвейерах, часть MS9 на магистрали. Инженерный консалтинг возвращает таблицу по всем 7 параметрам каждого блока: где совпадение со склада (совместимая замена WAALPC AC2000/3000/4000/5000), где функциональная замена под заказ, по каким нужно уточнение состава модулей. Срок подбора — 1 рабочий день для типового списка.

Итог: правило подбора замены FRL по ISO 6953

Сначала определяется типоразмер по пиковому расходу и резьбе: AC2000 для G1/4 до 1500 нл/мин, AC3000 для G3/8 до 3000 нл/мин, AC4000 для G1/2 до 6000 нл/мин, AC5000 для G3/4 до 10 000 нл/мин. Затем — состав модулей (F+R или F+R+L), тонкость фильтра (40 / 25 / 5 / 1 мкм), точность регулятора (±0,1 / ±0,05 бар), тип слива (ручной / авто), наличие манометра. Семь параметров — полная сверка для совместимый замены.

Подобрать совместимый блок подготовки воздуха WAALPC AC-серии под конкретный список импортных позиций можно в каталоге блоков подготовки CORNETA. Если у вас в цеху 5–20 FRL-блоков разных типоразмеров и нужна сводная замена — пришлите список с шильдиков, и в ответ получите таблицу по 5 категориям: точное соответствие со склада, функциональная замена, под заказ Waalpc 3-4 недели, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по замене импортной пневматики.

Подходит ли монтажная планка от MS6 к WAALPC AC3000

Прямой совместимости по монтажной планке нет — у MS6 пазы под крепёж и межцентровое расстояние модулей отличаются от AC3000 на 2–5 мм. На практике это решается одним из двух способов: либо ставится новая монтажная планка WAALPC (входит в комплект сборки AC3000-FR), либо при замене одного модуля в существующем блоке используется переходная планка по резьбе. Если меняется весь FRL-блок целиком — проще сразу поставить родную планку AC-серии и не возиться с переходниками.

Какая рабочая температура и материал чаши у AC3000

Рабочий диапазон AC-серии WAALPC: от +5 до +60 °C, входное давление до 10 бар. Чаша фильтра и лубрикатора — из поликарбоната с защитной металлической решёткой (стандартное исполнение AC3000). Для цехов с повышенной температурой или агрессивной средой выбирается исполнение с металлической чашей — индекс -M в артикуле (например, AC3010-03-M). Поликарбонат не выдерживает контакта с растворителями, маслами с присадками и щелочами — учитывайте при выборе для пищевой или химической линии.

Сколько по срокам поставка AC3000 и что есть со склада

Типоразмеры AC2000 (G1/4), AC3000 / AC3010 (G3/8) и AC4000 (G1/2) в стандартных исполнениях FR (фильтр + регулятор, без лубрикатора, тонкость 40 мкм, ручной слив) — со склада в Москве, отгрузка 1–3 рабочих дня. Исполнения с автоматическим сливом, тонким фильтром 5 мкм и прецизионным регулятором ±0,05 бар — под заказ Waalpc 3–4 недели. Магистральный AC5000 (G3/4) — частично со склада, типовые сборки отгружаются за неделю. Точный срок по конкретному артикулу подтверждается при подборе по списку.
