Сжатый воздух — рабочая среда для пневматики, краскопульта, медицинского оборудования. Качество регламентирует ISO 8573-1, который описывает классы по трём показателям: пыль, влага, масло. Разберём классы и подбор очистки.
Какие три параметра качества воздуха есть?
- Содержание твёрдых частиц — пыль, окалина, продукты износа компрессора (мг/м³ + размер частиц в мкм)
- Содержание влаги — точка росы под давлением, °C. Чем она ниже — тем суше воздух
- Содержание масла — мг/м³ паров и аэрозоля

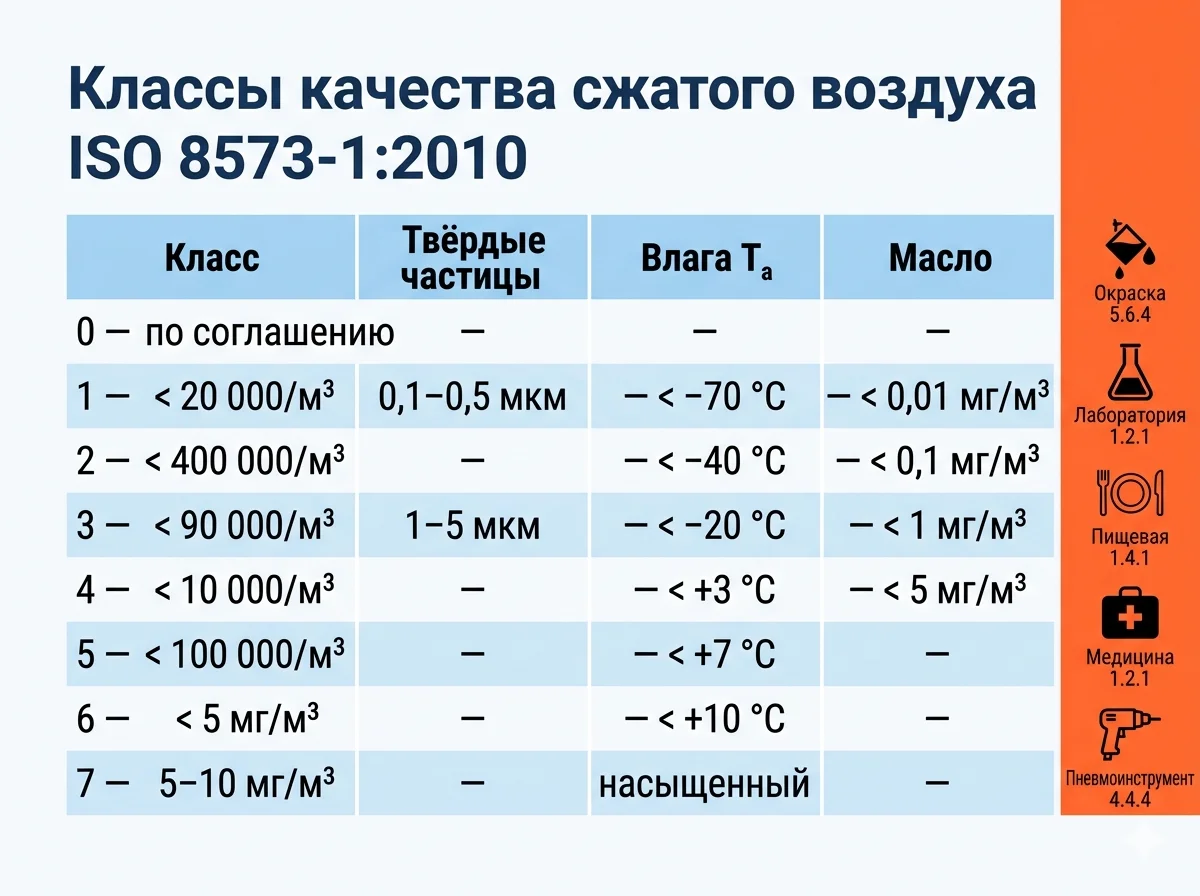

Какие классы есть по ISO 8573-1:2010?
листайте таблицу вбок →
| Класс | Частиц/м³, макс.: 0,1–0,5 / 0,5–1 / 1–5 мкм | Точка росы | Масло |
|---|---|---|---|
| 0 | по спецификации | по спецификации | по спецификации |
| 1 | ≤20 000 / ≤400 / ≤10 | ≤ −70 °C | ≤ 0.01 мг/м³ |
| 2 | ≤400 000 / ≤6 000 / ≤100 | ≤ −40 °C | ≤ 0.1 мг/м³ |
| 3 | — / ≤90 000 / ≤1 000 | ≤ −20 °C | ≤ 1 мг/м³ |
| 4 | — / — / ≤10 000 | ≤ +3 °C | ≤ 5 мг/м³ |
| 5 | — / — / ≤100 000 | ≤ +7 °C | — |
Маркировка: «класс 1.4.2» — пыль класса 1, влага 4 (+3 °C), масло класса 2 (≤0.1 мг/м³).
Применительно к покраске классы ISO 8573 разобраны отдельно: подготовка воздуха для покрасочной камеры.
Что нужно по отраслям?
| Применение | Требуемый класс | Особенности |
|---|---|---|
| Общая пневмоавтоматика цеха | 2.4.2 (опорный) | Стандарт WAALPC, блок ФРЛ + рефрижераторный осушитель |
| Окраска / лакокрасочные работы | по требованию ЛКМ | + безмасляный компрессор или фильтр-регулятор |
| Точная пневмоавтоматика, сборка электроники | 2.2.2 | Адсорбционный осушитель |
| Пищевая промышленность | 1.4.1 | Безмасляный компрессор + фильтр 0.01 мкм |
| Медицина / фармацевтика | 1.2.1 | Безмасляный + адсорбционный осушитель + угольный фильтр |
Классы в таблице — ориентиры по применению, а не нормативные требования: для конкретной линии берите класс из паспорта оборудования или техзадания. Опорные классы для сборочных линий и покраски разобраны в статьях про ISO 8573 и подготовку воздуха для покрасочной камеры.

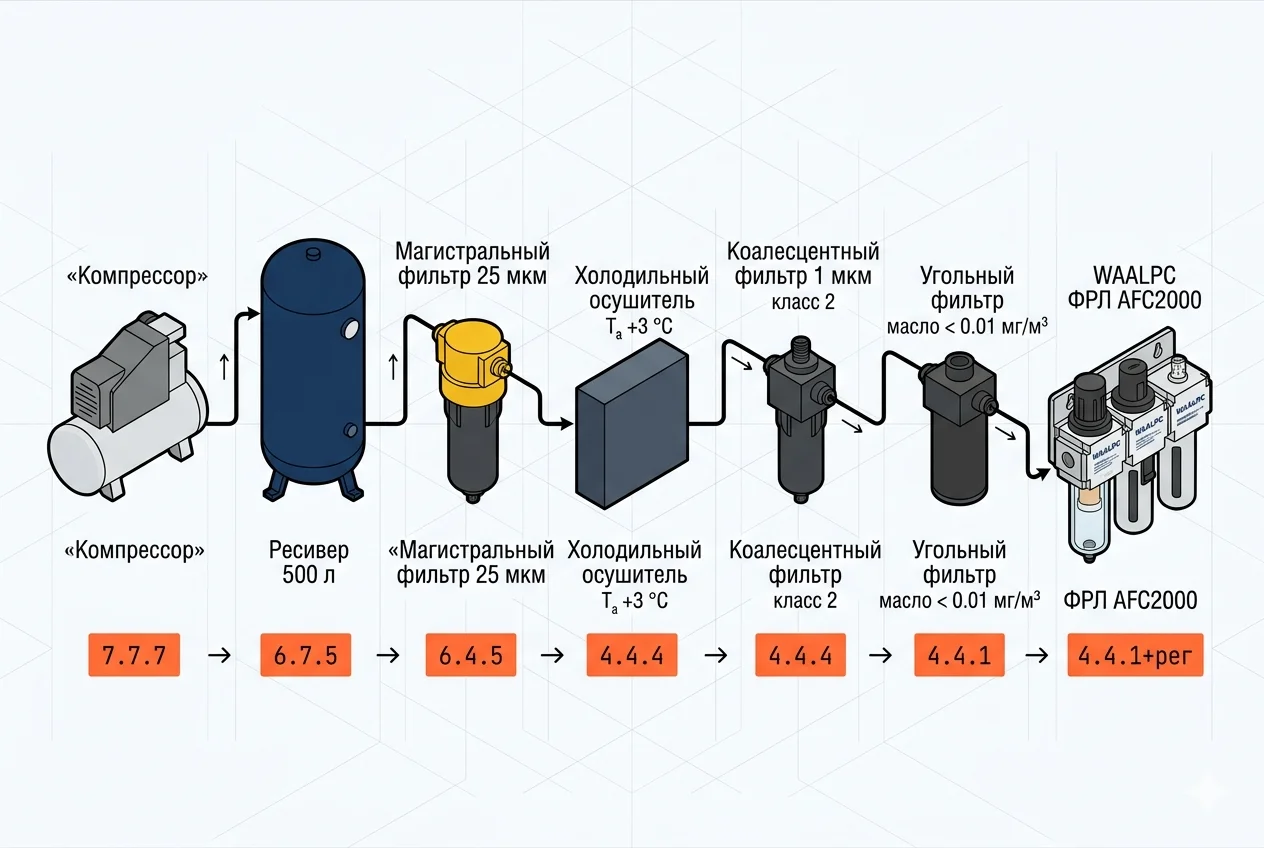

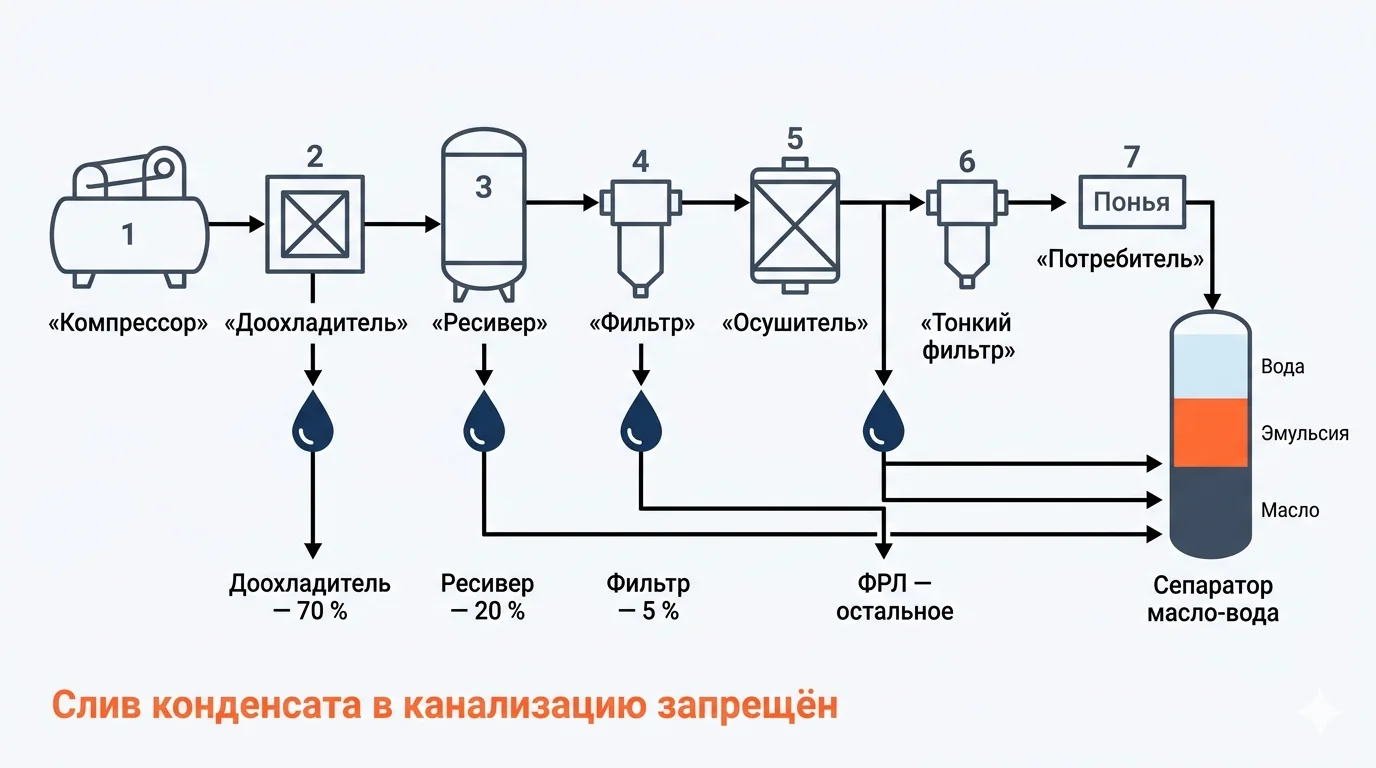

Как выглядит схема многоступенчатой очистки?
- Циклонный сепаратор — крупные капли воды на выходе компрессора
- Префильтр 5 мкм — крупная пыль, окалина
- Осушитель — точка росы до требуемой (см. подбор осушителя)
- Микрофильтр 1 мкм — после осушителя
- Коалесцентный фильтр 0.01 мкм — для безмасляных требований (улавливает аэрозоль)
- Угольный фильтр — пары масла, запахи (только для пищёвки / медицины)
Как выглядит пример на артикулах WAALPC?
Трёхступенчатая цепочка очистки под класс 2.2.2 (точная пневмоавтоматика) — реальные артикулы WAALPC вместо рыночных ориентиров:
- Префильтр AF2000-02 — 560 ₽
- Фильтр тонкой очистки AFM2000-02 — 1 740 ₽
- Микрофильтр-маслоотделитель AFD2000-02 — 1 970 ₽
- Регулятор давления AR2000-02 — 860 ₽, после ступеней очистки, склад
- Фильтр-регулятор AW2000-02 — 1 260 ₽, вариант 2-в-1 для менее строгих классов, склад
- Тонкость каждой ступени и достигаемый класс — по карточке модели; фильтр GF (40 мкм) и блок BFC (фильтр-регулятор с лубрикатором) для этой цепочки не подходят.
Осушитель WAALPC не выпускает — точку росы даёт отдельный рефрижераторный или адсорбционный блок стороннего производителя (см. «Осушитель сжатого воздуха» выше).
Отдельный случай — воздух для плазменной резки: подготовка воздуха для плазмореза.
Какие вопросы чаще всего задают про качество сжатого воздуха?
Может ли поршневой масляный компрессор дать класс 1 по маслу?
Не сам по себе. С каскадом коалесцентного фильтра 0.01 мкм + угольного фильтра — можно достичь класса 1 (≤0.01 мг/м³). Но безмасляный компрессор надёжнее.
Как замерить качество воздуха в системе?
Лабораторный анализ: пробоотборник + анализ в специализированной лаборатории. Также доступны портативные приборы — измеритель точки росы, счётчик частиц.
Почему точка росы важнее, чем «влажность %»?
Точка росы — температура при которой начинается конденсация. Если точка росы под давлением в системе −20 °C, то при любой температуре выше воздух остаётся сухим. «Влажность %» зависит от температуры и менее наглядна.
Сколько стоит система очистки для пищёвки?
Базовая 4-ступенчатая для производительности 1 м³/мин — с регулярной заменой сменных элементов фильтров.
Можно ли осушить воздух обычным холодильником?
Нет, бытовой холодильник не рассчитан на сжатый воздух (давление и поток). Промышленный рефрижераторный осушитель имеет специальный теплообменник, автодренаж конденсата, точное управление температурой.
Что лучше — рефрижераторный или адсорбционный осушитель?
Рефрижераторный — стандарт для общей автоматики (точка росы +3 °C). Адсорбционный — для требовательных применений (точка росы −40 °C и ниже). Адсорбционный дороже, плюс потери воздуха на регенерацию.
Что происходит при плохом качестве воздуха?
Каждая «грязная» составляющая воздуха повреждает свой узел пневмосистемы:
Влага
- Коррозия штоков пневмоцилиндров — поверхность шероховатеет, рвёт уплотнения
- Заклинивание распределителей — конденсат высыхает с солями, отложения тормозят золотник
- Замерзание в трубопроводах зимой — ледяные пробки блокируют поток
Масло
- Загрязнение продукта — катастрофа для пищёвки, медицины, лакокраски
- Слипание уплотнений — потеря герметичности
- Запах в конечном продукте — рекламации, возвраты
Твёрдые частицы
- Износ цилиндров — абразивный износ гильзы и уплотнений, ресурс заметно сокращается
- Заклинивание клапанов — крошка попадает между мембраной и седлом
- Сечение пневмолинии уменьшается от отложений
Как вести регулярный мониторинг качества?
| Что измерять | Прибор | Интервал |
|---|---|---|
| Точка росы | Гигрометр | по регламенту |
| Содержание масла | Тест-полоски | по регламенту |
| Частицы >5 мкм | Счётчик частиц | по регламенту |
| Микробиология (для пищёвки) | Лабораторный анализ | по регламенту |
