Аналог цилиндра DSBC (ISO 15552) — подбор по ISO

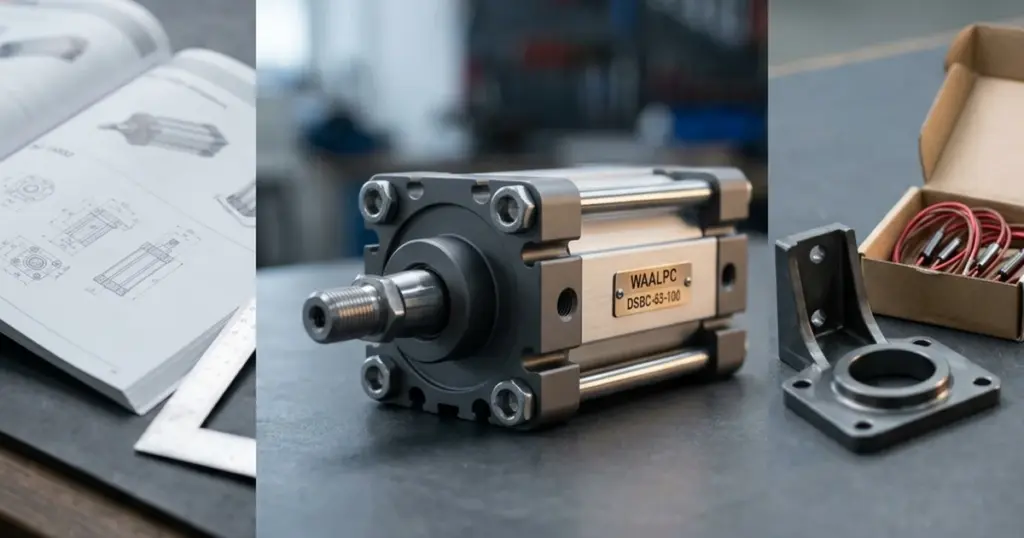

Профильный пневмоцилиндр DSBC — типовая позиция в списках на подбор аналога импорта. Стандарт ISO 15552 обеспечивает совместимость по присоединительным и монтажным размерам, поэтому совместимый аналог WAALPC DSBC встаёт на место европейской серии без переделки рамы. В статье разбираем посадочные размеры, варианты исполнений, типичные ошибки при подборе и алгоритм аналога по списку артикулов. Если в списке короткоходовой компактный цилиндр малой монтажной длины — это другой стандарт, ISO 21287 (серия ADN), а не DSBC.

Что такое ISO 15552 и почему DSBC подбирают по стандарту?

ISO 15552 (бывший ISO 6431 и DIN 24562, ранее VDMA 24562) — международный стандарт на пневмоцилиндры двустороннего действия — профильные и шпильчатые (DSBC — профильный, без шпилек). Стандарт фиксирует ключевые присоединительные размеры: расположение крепёжных отверстий фланцев MF1/MF2, посадочные точки лап LB, цапф TC, резьбу штока. Паз под датчики стандарт не задаёт — его форма у каждого производителя своя. Датчик подбирают под паз конкретной серии — например, геркон CS1 (2 провода); совместимость с пазом сверяйте в карточке. Расширенный ряд по ISO 15552 — серия DSBG.

Серия DSBC — это конкретная реализация ISO 15552 в европейской номенклатуре, ставшая отраслевым эталоном. WAALPC выпускает серию под тем же обозначением — DSBC, с диаметрами 32–125 мм; срок по каждому исполнению — в карточке. Совпадение по стандарту означает, что цилиндр с прежнего места снимается, новый ставится на те же крепёжные точки, штоковая муфта закручивается на ту же резьбу. Датчики переезжают без замены, если паз нового цилиндра того же типа.

Какие размеры обязаны совпасть для совместимого аналога

Перед подбором аналога проверьте пять параметров: диаметр поршня, рабочий ход, тип крепления (лапы LB / фланец MF1 или MF2 / цапфы TC / вилка CB), резьбу штока (M10×1.25 для Ø32; M12×1.25 для Ø40; M16×1.5 для Ø50–63; M20×1.5 для Ø80–100; M27×2 для Ø125), тип демпфирования (P, P-A, PPV, PPV-A). Если все пять совпали — это совместимый. Если расходится только одно — пересчитайте монтажную раму или подберите аналог с оговорками.

Чем европейская серия DSBC отличается от WAALPC DSBC?

Параметр	Европейский DSBC	WAALPC DSBC
Стандарт	ISO 15552	ISO 15552
Диаметры поршня	32, 40, 50, 63, 80, 100, 125 мм	32–125 мм — срок в карточке
Диапазон хода	25–2800 мм	50–250 мм — стандартный ряд; больше — срок в карточке
Давление	по паспорту оригинала	до 0,8 МПа по каталогу завода
Демпфирование	P, P-A, PPV, PPV-A	P, P-A, PPV, PPV-A
Магнитный поршень	опционально (-A)	встроен во все исполнения
Резьба штока	M10×1.25 (Ø32) / M12×1.25 (Ø40) / M16×1.5 (Ø50–63) / M20×1.5 (Ø80–100) / M27×2 (Ø125) — по ISO	M10×1.25 (Ø32) / M12×1.25 (Ø40) / M16×1.5 (Ø50–63) / M20×1.5 (Ø80–100) / M27×2 (Ø125) — по ISO
Крепления	Лапы LB, фланец MF1/MF2, цапфы TC, вилка CB	Лапы LB, фланец MF1/MF2, цапфы TC, вилка CB
Срок поставки	у поставщика (параллельный импорт)	Срок — в карточке

По всем геометрическим и функциональным параметрам — совпадение. Разница только в цене и сроках.

Какие монтажные опции есть у DSBC?

Тип крепления цилиндра по ISO 15552 определяет, как он установлен в раму. Установка возможна только при совпадении типа — иначе придётся перерабатывать конструкцию посадочного места.

• Лапы LB — две съёмные опоры, привинченные к крышкам цилиндра, с крепёжными отверстиями в основании. Самый распространённый монтаж для горизонтальной установки на станине. Размер отверстий стандартизирован по ISO для каждого диаметра.
• Фланец MF1 — передний фланец на крышке со стороны штока.
• Фланец MF2 — задний фланец на глухой задней крышке.
• Цапфы TC — две цилиндрические шейки на корпусе для качающегося монтажа. Применяются в схемах с угловым движением.
• Вилка CB — задняя вилка с пальцем: шарнир с поворотом в одной плоскости.

Где можно ошибиться при сверке монтажа

Типичная ловушка — передний фланец MF1 на старом цилиндре путают с задним MF2 на новом. Внешне фланцы выглядят похоже, но крепёжные точки рассчитаны на разные направления нагрузки. По ISO 15552 фланцы совместимы только в пределах одного типа: MF1 на MF1, MF2 на MF2. Перед заказом снимите фото шильдика и торца цилиндра — в каталоге WAALPC по этим двум фото подберут правильное исполнение.

Как подобрать аналог по списку артикулов?

На действующем оборудовании обычно стоят 10–100 импортных цилиндров разной номенклатуры. Самостоятельный разбор такого списка занимает у инженера 2–3 рабочие недели — нужно сверять каждый артикул по каталогу производителя, расшифровывать суффиксы, проверять наличие у поставщика.

Инженерный консалтинг возвращает таблицу за 1 рабочий день. По каждой позиции — категория аналога (совместимый аналог / с оговорками / не наш профиль), артикул WAALPC, розничная цена в рублях, срок поставки и техническое обоснование совместимости по ISO 15552. Это и есть инженерный консалтинг по подбору аналога импортной пневматики — техническое решение, а не продажа коробки.

Какие типичные ошибки бывают при подборе аналога DSBC?

• Переход с PPV-A на P-A для экономии. Внешне корпуса одинаковы, но P-A не справится со скоростью выше 0,5 м/с — крышки разбиваются за недели, и цилиндр уходит на ремонт с заменой запчастей. При замене сверяйтесь посимвольно по типу демпфирования.
• Игнорирование длины штока. У DSBC стандартный шток укорочён под резьбу M10 (Ø32) / M12 (Ø40) / M16 (Ø50–63) / M20 (Ø80–100) / M27 (Ø125), но есть удлинённые исполнения (-T) с дополнительными 50–100 мм. Внешний осмотр без замера приведёт к подбору неподходящего исполнения.
• Подмена ISO 15552 на нестандартный шпильчатый SC. Серия SC внешне похожа на профильный цилиндр, но её крепёжные размеры не соответствуют ISO — заменить SC на DSBC без переделки рамы нельзя.
• Заказ без сверки Т-паза датчиков. На цилиндре с магнитным поршнем (-A) важно совпадение размера Т-паза — иначе старые датчики не встанут. ISO 15552 размер паза не задаёт — тип паза сверяйте по чертежу или фото профиля.

Какие материалы пригодятся ещё?

• Пневмоцилиндр ISO 15552 (DSBC): посадочные размеры и подбор аналога
• Демпфирование пневмоцилиндров: P, P-A, PPV или PPV-A — какой тип выбрать
• Расчёт продольной устойчивости штока пневмоцилиндра (формула Эйлера)
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Калькулятор усилия пневмоцилиндра онлайн

Какие вопросы чаще всего задают про DSBC?

Чем WAALPC DSBC отличается от импортного DSBC геометрически

Геометрически — ничем в пределах общего ряда Ø32–125 мм: крепления LB/MF1/MF2/TC/CB и резьба штока по ISO 15552 совпадают. В каталоге WAALPC — Ø32–125 мм; наличие и срок — в карточке. Цилиндр снимается с прежнего места и ставится на те же крепёжные точки. Разница — в цене и сроке поставки.

Как подобрать аналог импортного цилиндра по списку

Пришлите список — в любом формате: Excel с артикулами, PDF от поставщика, фото шильдиков. За 1 рабочий день вернём таблицу по 3 категориям: совместимый аналог, совместимый аналог с оговорками, не наш профиль. По каждой строке — артикул WAALPC, цена, срок, техническое обоснование по ISO 15552.

Можно ли поставить WAALPC DSBC без переделки крепления

Да, если совпали пять параметров: диаметр, ход, тип крепления, резьба штока, тип демпфирования. ISO 15552 фиксирует все присоединительные размеры — лапы, фланцы, цапфы, вилки. Переделка рамы нужна только при смене типа крепления (например, с лап LB на фланец MF1) или при смене ISO-класса.

Что делать, если на шильдике непонятный артикул импортного цилиндра

Это типовая ситуация для оборудования старше 5 лет — маркировка стёрлась, документы потеряны. Снимите фото шильдика и фото торца с креплением, замерьте диаметр гильзы и видимый ход штока. По этим данным инженер определит ISO-класс и подберёт совместимый аналог по WAALPC. Срок ответа — 1 рабочий день.

Как ISO 15552 снимает риски аналога?

Профильный цилиндр DSBC — это стандартная позиция по ISO 15552, и совместимый аналог WAALPC встаёт на место европейской серии с теми же присоединительными размерами. Главное — посимвольно сверить пять параметров: диаметр, ход, крепление, резьбу штока, тип демпфирования. Если на руках список из 10–100 импортных позиций — пришлите его, и в ответ получите таблицу по 3 категориям аналога за 1 рабочий день. Это и есть инженерный консалтинг по подбору аналога импортной пневматики, а не просто отгрузка коробки.

Сколько стоит аналог DSBC-50-200-PPV-A против европейской серии

WAALPC DSBC-50-200-PPV-A — срок в карточке. Цена по каталогу — на странице товара, геометрия по ISO 15552 совпадает. Точную цену по списку артикулов считаем за 1 рабочий день — пришлите Excel или фото шильдиков.

Какие датчики положения встают на WAALPC DSBC

У WAALPC DSBC — Т-паз. Если на старом цилиндре тоже Т-паз, датчики переезжают без замены; форму паза ISO 15552 не задаёт, поэтому её сверяют по чертежу. Если датчик пора менять — подойдут герконовые (для PLC-входов 24 В) и магниторезистивные (PNP/NPN) серии WAALPC под тот же Т-паз. Сверять нужно тип выхода, длину кабеля и тип паза.

Когда WAALPC DSBC не подойдёт и нужен аналог с оговорками

Каталог WAALPC DSBC покрывает диаметры 32–125 мм. Если на оборудовании стоит цилиндр Ø160 мм и крупнее (это серия DSBG по тому же ISO 15552), пищевое исполнение из нержавейки, высокотемпературное исполнение или сервопневматика с обратной связью — WAALPC DSBC не подходит, нужны специальные серии. Такие позиции попадают в категорию «не наш профиль» в таблице подбора, и мы честно об этом пишем.
